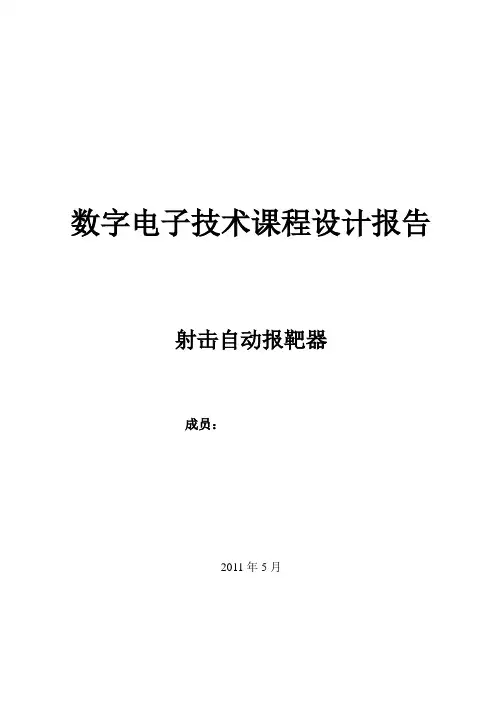

数字电子技术课程设计报告射击自动报靶器成员：2011年5月功能描述：1、 射击自动报靶器是一种能容纳多人、能重复使用并可以用于比赛的系统电路。
由11个开关信号模拟环数取样信号（0,1,2,3,4,5,6,7,8,9,10环），0环表示射击到靶外，实现用开关信号模拟环数取样信号功能。
2、 将开关用与非门和或门连接起来从而产生脉冲信号，即将这个脉冲信号作为计数器的时钟信号，从而实现了打靶数计数功能。
当打靶次数为6是给出清零信号，从而保证一个运动员只能射击五次。
3、 通过编码器和显示管可以显示出该次环数，实现显示单发环数成绩功能。
4、 用或门将二进制单发成绩转换成脉冲信号，即当单发成绩不为零时，产生一个上升沿，将这个信号作为另一个计数器的时钟信号，从而实现中靶次数计数功能。
5、 用八个一位加法器连接构成二进制的八位数加法器；用八个D 触发器连接构成二进制的八位数并入并出寄存器，将所组成的加法器和寄存器组合起来可以实现累次加上单发环数，再用译码器和显示管将二进制累计环数转换成十进制数，从而实现显示累计成绩功能。
方案设计：1． 总体设计思路（含电路原理框图）：电路的原理框图如下图所示：1).开关信号模拟环数取样信号选用11个开关，分别代表打靶成绩：出靶、1、2、3、4、5、6、7、8、9、10（Q ）环，每次只有一个开关连入高电平。
2）．编码电路点击运行开关 打靶，即用开关信号模拟环数编码器实现显示单发成绩加法器译码器实现显示累计成绩计数器 实现显示打靶次数计数器 实现显示中靶次数清零信号方波信号 方波信号寄存器使用74148编码器，将两个编码器和与非门连接构成有十六个输入端和四个输出端的16-4线编码器。
3). 计数电路选用74160计数器，两个计数器分别实现显示打靶次数和中靶次数。
并实现在打靶次数为六时给出清零信号。
4).加法、寄存电路为指示出个人6次累计成绩，需用加法器和寄存器实现累加电路。
寄存器用D触发器实现，时钟信号是打靶次数的时钟信号，即每打靶一次便使用一次加法。
