【上海】20米深基坑承压水降水施工方案(降水井设计详细)

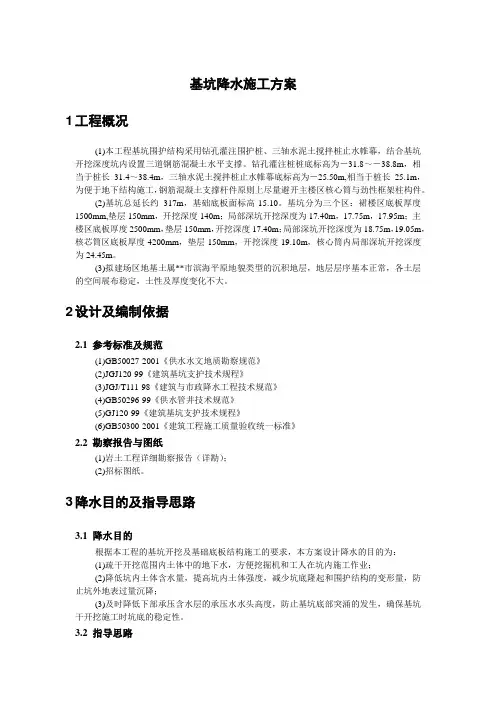

基坑降水施工方案1 工程概况(1)本工程基坑围护结构采用钻孔灌注围护桩、三轴水泥土搅拌桩止水帷幕，结合基坑开挖深度坑内设置三道钢筋混凝土水平支撑。

钻孔灌注桩桩底标高为－31.8～－38.8m，相当于桩长31.4～38.4m，三轴水泥土搅拌桩止水帷幕底标高为－25.50m,相当于桩长25.1m，为便于地下结构施工，钢筋混凝土支撑杆件原则上尽量避开主楼区核心筒与劲性框架柱构件。

(2)基坑总延长约317m，基础底板面标高-15.10。

基坑分为三个区：裙楼区底板厚度1500mm,垫层150mm，开挖深度140m；局部深坑开挖深度为17.40m，17.75m，17.95m；主楼区底板厚度2500mm，垫层150mm，开挖深度17.40m；局部深坑开挖深度为18.75m，19.05m，核芯筒区底板厚度4200mm，垫层150mm，开挖深度19.10m，核心筒内局部深坑开挖深度为24.45m。

(3)拟建场区地基土属**市滨海平原地貌类型的沉积地层，地层层序基本正常，各土层的空间展布稳定，土性及厚度变化不大。

2 设计及编制依据2.1 参考标准及规范(1)GB50027-2001《供水水文地质勘察规范》(2)JGJ120-99《建筑基坑支护技术规程》(3)JGJ/T111-98《建筑与市政降水工程技术规范》(4)GB50296-99《供水管井技术规范》(5)GJ120-99《建筑基坑支护技术规程》(6)GB50300-2001《建筑工程施工质量验收统一标准》2.2 勘察报告与图纸(1)岩土工程详细勘察报告（详勘）；(2)招标图纸。

3 降水目的及指导思路3.1 降水目的根据本工程的基坑开挖及基础底板结构施工的要求，本方案设计降水的目的为：(1)疏干开挖范围内土体中的地下水，方便挖掘机和工人在坑内施工作业；(2)降低坑内土体含水量，提高坑内土体强度，减少坑底隆起和围护结构的变形量，防止坑外地表过量沉降；(3)及时降低下部承压含水层的承压水水头高度，防止基坑底部突涌的发生，确保基坑干开挖施工时坑底的稳定性。

基坑井点降水施工方案三篇篇一：基坑井点降水施工方案XXXXX工程基坑井点降水施工方案编制人：审核人：审批人：企业名称：XXXXXXXXX有限责任公司编制日期：二00七年十一月二十日目录一、编制依据 (3)二、工程概况 (3)三、水文气象 (4)四、施工总目标 (4)五、降水处理方案 (5)六、井点降水施工方案 (5)1、施工准备 (5)2、井点安装 (6)3、抽水 (9)七、施工应急措施 (10)八、临时用电、用水 (11)九、质量保证措施 (11)十、安全保证措施 (14)十一、文明施工保证措施 (16)十二、附图附表 (17)一、编制依据1.国家现行施工验收规范、标准及广东省有关施工规定。

2.《岩土工程勘察报告》（XXXX地质工程勘察院）3.《建筑工程施工质量验收统一标准》（GB50300-20XX）4.广东省转发建设部[20XX]213号文件，关于“深基坑工程”的通知5、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。

6、本企业现有的劳动力、技术、机械设备能力和施工管理经验。

7、本公司质量管理体系有关文件。

二、工程概况1、建筑概况：XXXXXXX工程建设地点为XXX市中区大道北侧，横岭路南侧，总建筑面积为7687.18㎡，其中地下为487.97㎡，地上为7199.21㎡，建筑基底面积为1027.65㎡。

该工程建筑结构形式为框架结构，地下一层，地上八层，局部九层，建筑高度为28.60m。

2、结构概况：本工程主体结构局部地下室采用平板筏基，基底标高为-5.500（-4.950，-5.700）m。

根据地质报告基础持力层为第○11、○12层粉质黏土或第○22层强风化片岩，其地基承载力特征值分别为fka=300kpa和fka=400kpa。

主体结构无地下室部分采用独立拄基，基底标高为-5.500（-1.800）m。

根据地质报告基础持力层为第○12层粉质黏土，其地基承载力特征值分别为fka=300kpa。

目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯二、场地工程地质与水文地质条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯三、降水设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯四、施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯五、施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯六、施工计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯七、各项保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯八、附图索引⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 23 8 9 11 11 14基坑降水方案(调整 )一、工程概况本工程施工场地位于银川市兴庆区满春康居三期西临规划路，北临北塔路。

B区，东临友爱中心路，南根据本工程的地质水文条件、基坑特征及本地施工经验等，结合本工程实际情况确定采用大口径水泥管井，整体连续抽水的方法，以疏干基坑地下水，降低水位，为基础施工创造条件。

二、场地工程地质与水文地质条件1、地层分布：拟建场地地层自上而下可分为填土、粉质黏土、粉土、粉细砂四层：除上部填土层外，其下土层为第四系堆积物，各层土质分层情况及厚度详见地质勘探报告。

2、水文地质概况：本工程地下水属孔隙潜水类型，实测稳定水位埋深 3.2～5.7米之间（以孔口原始地坪始计），平水期稳定水位标高1105.00米左右。

地下水位动态主要受气象水文因素影响，呈季节性变化。

地下水补给以周边沟渠侧向径流渗透补给为主，大气降水补给次之，其动态类型属黄河侧补蒸发径流型。

水位变化幅度为0.5～1.0米。

经现场钻井实测水位在1103.5～1105.00之间。

地下水控制方法与使用条件渗透系数方法名称集水明排土类降水深度（m）水文地质特征（m/d）7～20 5上层滞水或水量不大的潜水真空井点0.1～20.00.1～20.0 单级<6、合级>20降水杂填土、粉土、粘性土、砂土喷射井点管井<5含水丰富的潜水、承压水1.0～200 >5针对该场地地下水类型、场区水文地质条件，设计采用管井降水方案，达到疏干基坑目的，将地下水位降至槽底以下0.5~1.0m。

基坑降排水设计方案1.1 基坑外侧的排水系统设置应符合下列要求：（1）应在基坑外侧场地设置集水井、排水沟等地表排水系统；（2）集水井、排水沟宜布置在基坑外侧一定距离；有隔水帷幕的基坑，排水系统宜布置在隔水帷幕外侧，且距隔水帷幕的距离不宜小于0.5m；无隔水帷幕的基坑，排水系统宜布置在基坑外侧，且距基坑坡顶的距离不宜小于0.5m。

1.2基坑内的排水系统设置应符合下列要求：（1）开挖阶段应根据基坑特点在合适位置设置临时排水沟和集水井；临时排水沟和集水井应随土方开挖进程适时调整；（2）留置时间较长的边坡，可在坡顶、坡脚设置临时排水沟和集水井；（3）基坑采用多级放坡开挖时，可在放坡平台上设置排水沟和集水井；（4）土方开挖至坑底后，宜在坑内设置排水沟、盲沟、集水井；排水沟、盲沟和集水井与坑边的距离不宜小于0.5m。

1.3基坑外侧的排水沟、集水井应有可靠的防渗措施，排水系统应保持畅通，并应及时排除积水；施工过程中应随时对坑内外排水系统进行检查和维护。

1.4基坑外的排水系统应能满足雨水、地下水的排放要求；基坑内的排水系统应能满足基坑明排水的排放要求；抽水设备应能满足排水流量的要求；对于深度较大的基坑也可采用分级抽水接力排放的方法。

1.5基坑降排水应根据场地的水文地质条件、基坑面积、开挖深度、各土层的渗透性质等，选择合理的降排水技术方法和设备。

常用降排水技术方法和适用范围。

1.6 基坑降水设计与施工应包括以下内容：（1）设计前应掌握拟建场区工程地质与水文地质资料、围护设计资料及周边环境资料等。

（2）设计应包括水文地质条件分析、水位降深控制标准、降水后承压水位预测、降水井群平面的布置、降水井深度与井的结构、降水井质量验收标准、降水对周边环境影响的评估等。

（3）降水施工组织设计应包括降水方法，降水井深度、数量、结构，降水设备数量与型号，井群平面布置，降水井施工工艺与设备，达到降水井质量验收标准的措施，降水运行方案、工期安排、质量目标与安全技术措施，降水对环境影响的控制措施等。
