井点降水施工工艺

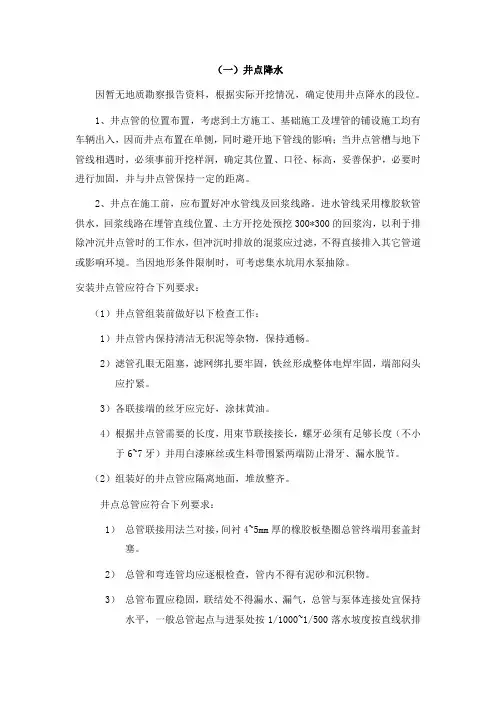

（一）井点降水因暂无地质勘察报告资料，根据实际开挖情况，确定使用井点降水的段位。

1、井点管的位置布置，考虑到土方施工、基础施工及埋管的铺设施工均有车辆出入，因而井点布置在单侧，同时避开地下管线的影响；当井点管槽与地下管线相遇时，必须事前开挖样洞，确定其位置、口径、标高，妥善保护，必要时进行加固，并与井点管保持一定的距离。

2、井点在施工前，应布置好冲水管线及回浆线路。

进水管线采用橡胶软管供水，回浆线路在埋管直线位置、土方开挖处预挖300*300的回浆沟，以利于排除冲沉井点管时的工作水，但冲沉时排放的混浆应过滤，不得直接排入其它管道或影响环境。

当因地形条件限制时，可考虑集水坑用水泵抽除。

安装井点管应符合下列要求：（1）井点管组装前做好以下检查工作：1）井点管内保持清洁无积泥等杂物，保持通畅。

2）滤管孔眼无阻塞，滤网绑扎要牢固，铁丝形成整体电焊牢固，端部闷头应拧紧。

3）各联接端的丝牙应完好，涂抹黄油。

4）根据井点管需要的长度，用束节联接接长，螺牙必须有足够长度（不小于6~7牙）并用白漆麻丝或生料带围紧两端防止滑牙、漏水脱节。

（2）组装好的井点管应隔离地面，堆放整齐。

井点总管应符合下列要求：1）总管联接用法兰对接，间衬4~5mm厚的橡胶板垫圈总管终端用套盖封塞。

2）总管和弯连管均应逐根检查，管内不得有泥砂和沉积物。

3）总管布置应稳固，联结处不得漏水、漏气，总管与泵体连接处宜保持水平，一般总管起点与进泵处按1/1000~1/500落水坡度按直线状排设，减少弯角。

4）冲沉管采用冲枪冲孔后，再将井点管沉放。

5）冲枪下端设有冲嘴，一般除直孔喷嘴外再加设斜向喷嘴口以加强扩孔能力，如在较硬地质情况下，可考虑在冲水管两旁加设压缩空气管助动冲孔，冲水管长度比所沉放的井点管长1m，冲枪顶端用高压橡胶管连接高压水泵，有压缩空气则用高压橡胶管与空气压缩机联接，两者联接处用夹箍夹紧，防止脱落。

6）冲沉管对于5~6米的井点管考虑采用汽车吊或人工冲孔，采用人工冲孔时，必须有2人以上方可进行。

第1篇一、工程概况本工程为某住宅小区建设，占地面积约12000平方米，基坑开挖深度约5米。

根据地质勘察报告，施工场地地下水位较高，地下水位埋深约为地表下2米，土层主要为粉质粘土和砂质粉土，具有较强的透水性。

为确保基坑施工安全，降低地下水位，特制定本工程降水井点施工方案。

二、施工目的1. 降低地下水位，保证基坑施工安全；2. 减少基坑开挖过程中因地下水渗流引起的土体失稳现象；3. 提高地基承载力，为后续施工创造有利条件。

三、施工方法1. 井点降水方法选择根据工程地质条件和施工要求，本工程采用轻型井点降水方法。

轻型井点降水方法具有施工简单、设备轻便、降水效果显著等优点，适用于本工程地下水位较高、土层透水性较强的特点。

2. 井点布置（1）井点管布置：根据基坑平面尺寸和地下水位分布，将井点管布置成环形，井点管间距为1.5米，总管间距为3米。

（2）井点管深度：井点管深度根据地下水位埋深和降水深度要求确定，一般深度为3米。

3. 施工步骤（1）施工准备：准备施工所需的材料、设备、工具等。

（2）开挖井点坑：在井点管布置位置开挖井点坑，坑口直径为0.8米，深度为1.0米。

（3）安装井点管：将井点管插入井点坑内，确保井点管垂直。

（4）连接总管：将井点管与总管连接，连接处采用胶带密封。

（5）抽水设备安装：在地面安装抽水设备，连接总管与抽水设备。

（6）试抽水：启动抽水设备，进行试抽水，检查井点降水效果。

（7）观测记录：在施工过程中，定期观测地下水位变化，记录数据。

四、施工质量控制1. 井点管安装：确保井点管垂直、稳定，连接处密封良好。

2. 总管连接：确保总管与井点管连接紧密，无渗漏。

3. 抽水设备：检查抽水设备运行正常，无异常噪音。

4. 观测记录：准确记录地下水位变化，为后续施工提供依据。

五、施工安全措施1. 施工人员应佩戴安全帽、手套等防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 施工过程中，注意观察井点降水效果，如发现异常情况，立即停止施工，查找原因，采取措施。

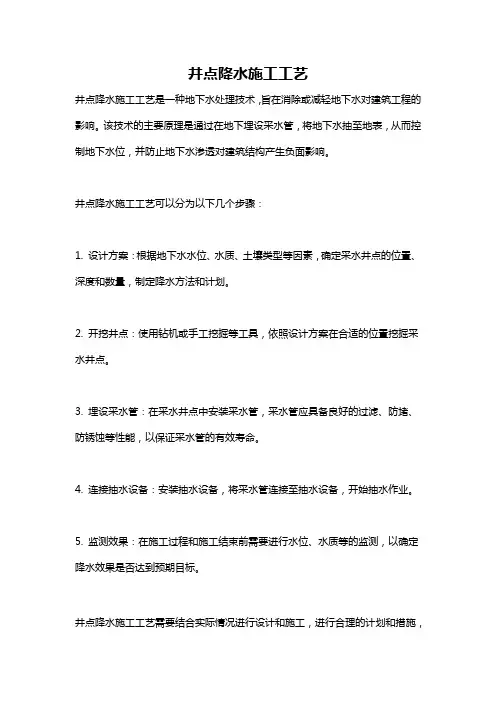

井点降水施工工艺
井点降水施工工艺是一种地下水处理技术，旨在消除或减轻地下水对建筑工程的影响。

该技术的主要原理是通过在地下埋设采水管，将地下水抽至地表，从而控制地下水位，并防止地下水渗透对建筑结构产生负面影响。

井点降水施工工艺可以分为以下几个步骤：
1. 设计方案：根据地下水水位、水质、土壤类型等因素，确定采水井点的位置、深度和数量，制定降水方法和计划。

2. 开挖井点：使用钻机或手工挖掘等工具，依照设计方案在合适的位置挖掘采水井点。

3. 埋设采水管：在采水井点中安装采水管，采水管应具备良好的过滤、防堵、防锈蚀等性能，以保证采水管的有效寿命。

4. 连接抽水设备：安装抽水设备，将采水管连接至抽水设备，开始抽水作业。

5. 监测效果：在施工过程和施工结束前需要进行水位、水质等的监测，以确定降水效果是否达到预期目标。

井点降水施工工艺需要结合实际情况进行设计和施工，进行合理的计划和措施，
以取得最佳的降水效果。

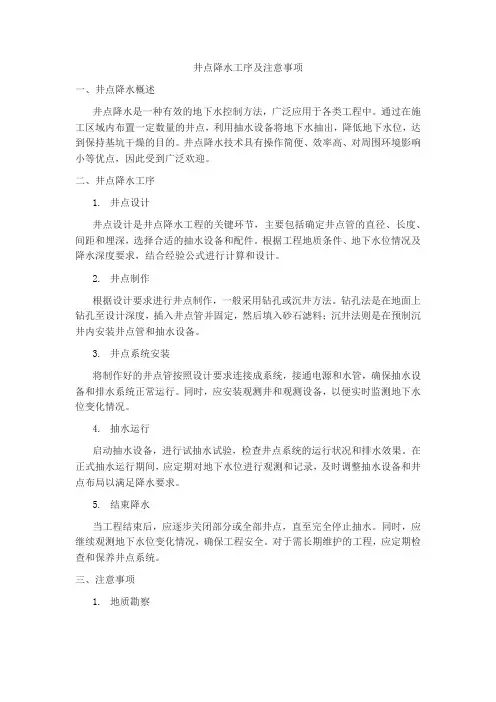

井点降水工序及注意事项一、井点降水概述井点降水是一种有效的地下水控制方法，广泛应用于各类工程中。

通过在施工区域内布置一定数量的井点，利用抽水设备将地下水抽出，降低地下水位，达到保持基坑干燥的目的。

井点降水技术具有操作简便、效率高、对周围环境影响小等优点，因此受到广泛欢迎。

二、井点降水工序1.井点设计井点设计是井点降水工程的关键环节，主要包括确定井点管的直径、长度、间距和埋深，选择合适的抽水设备和配件。

根据工程地质条件、地下水位情况及降水深度要求，结合经验公式进行计算和设计。

2.井点制作根据设计要求进行井点制作，一般采用钻孔或沉井方法。

钻孔法是在地面上钻孔至设计深度，插入井点管并固定，然后填入砂石滤料；沉井法则是在预制沉井内安装井点管和抽水设备。

3.井点系统安装将制作好的井点管按照设计要求连接成系统，接通电源和水管，确保抽水设备和排水系统正常运行。

同时，应安装观测井和观测设备，以便实时监测地下水位变化情况。

4.抽水运行启动抽水设备，进行试抽水试验，检查井点系统的运行状况和排水效果。

在正式抽水运行期间，应定期对地下水位进行观测和记录，及时调整抽水设备和井点布局以满足降水要求。

5.结束降水当工程结束后，应逐步关闭部分或全部井点，直至完全停止抽水。

同时，应继续观测地下水位变化情况，确保工程安全。

对于需长期维护的工程，应定期检查和保养井点系统。

三、注意事项1.地质勘察在施工前应对施工区域进行详细的地质勘察，了解工程地质条件、地下水位分布及变化规律、含水层性质等。

这些数据将有助于准确地进行井点设计和预测可能遇到的问题。

2.井点管埋深与间距根据降水深度要求和工程实际情况，合理确定井点管的埋深和间距。

埋深过浅可能导致降水效果不佳，埋深过深则可能增加施工难度和成本。

间距太密会增加成本和能耗，太疏则可能影响降水效果。

因此，应根据实际情况进行优化设计。

3.抽水设备选择与维护根据实际需要选择合适的抽水设备，并确保设备的质量和性能满足要求。

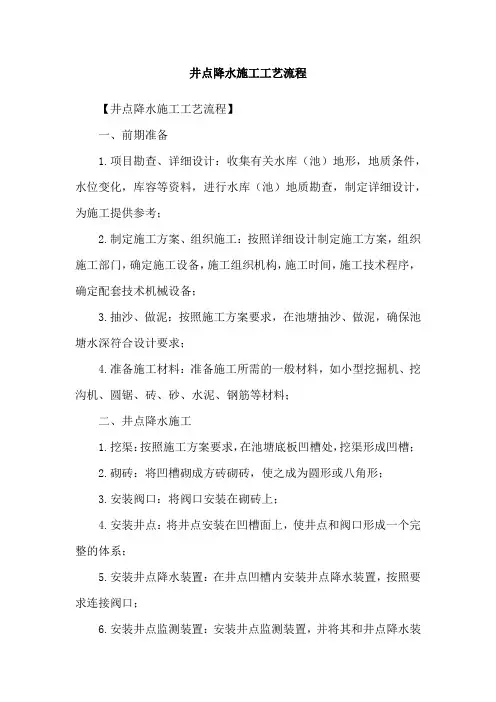

井点降水施工工艺流程
【井点降水施工工艺流程】
一、前期准备
1.项目勘查、详细设计：收集有关水库（池）地形，地质条件，水位变化，库容等资料，进行水库（池）地质勘查，制定详细设计，为施工提供参考；
2.制定施工方案、组织施工：按照详细设计制定施工方案，组织施工部门，确定施工设备，施工组织机构，施工时间，施工技术程序，确定配套技术机械设备；
3.抽沙、做泥：按照施工方案要求，在池塘抽沙、做泥，确保池塘水深符合设计要求；
4.准备施工材料：准备施工所需的一般材料，如小型挖掘机、挖沟机、圆锯、砖、砂、水泥、钢筋等材料；
二、井点降水施工
1.挖渠：按照施工方案要求，在池塘底板凹槽处，挖渠形成凹槽；
2.砌砖：将凹槽砌成方砖砌砖，使之成为圆形或八角形；
3.安装阀口：将阀口安装在砌砖上；
4.安装井点：将井点安装在凹槽面上，使井点和阀口形成一个完整的体系；
5.安装井点降水装置：在井点凹槽内安装井点降水装置，按照要求连接阀口；
6.安装井点监测装置：安装井点监测装置，并将其和井点降水装
置连接；
7.安装井点标记装置：安装井点标记装置，使其能够正常工作；
三、施工结束后
1.组织施工后清理：清理施工场地，破坏的植被应在施工前恢复；
2.组织现场试验：对井点降水装置进行试验，确保其正常运行；
3.组织验收：专家组织验收，确认工程质量；
4.组织基础设施维修：定期组织基础设施维修，确保正常工作。

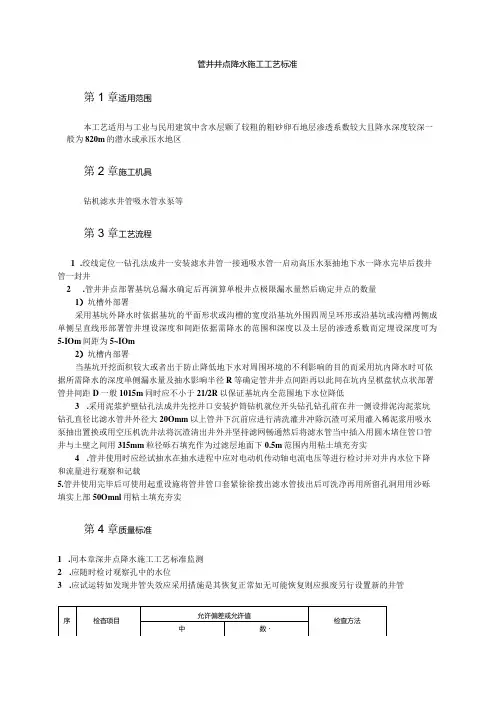

管井井点降水施工工艺标准第1章适用范围本工艺适用与工业与民用建筑中含水层颗了较粗的粗砂卵石地层渗透系数较大且降水深度较深一般为820m的潜水或承压水地区第2章施工机具钻机滤水井管吸水管水泵等第3章工艺流程1.绞线定位一钻孔法成井一安装滤水井管一接通吸水管一启动高压水泵抽地下水一降水完毕后拨井管一封井2.管井井点部署基坑总漏水确定后再演算单根井点极限漏水量然后确定井点的数量1）坑槽外部署采用基坑外降水时依据基坑的平面形状或沟槽的宽度沿基坑外围四周呈环形或沿基坑或沟槽两侧成单侧呈直线形部署管井埋设深度和间距依据需降水的范围和深度以及土层的渗透系数而定埋设深度可为5-IOm间距为5~IOm2）坑槽内部署当基坑开挖面积较大或者出于防止降低地下水对周围环境的不利影响的目的而采用坑内降水时可依据所需降水的深度单侧漏水量及抽水影响半径R等确定管井井点间距再以此间在坑内呈棋盘状点状部署管井间距D一般1015m同时应不小于21/2R以保证基坑内全范围地下水位降低3.采用泥浆护壁钻孔法成井先挖井口安装护筒钻机就位开头钻孔钻孔前在井一侧设排泥沟泥浆坑钻孔直径比滤水管井外径大20Omm以上管井下沉前应进行清洗灌井冲除沉渣可采用灌入稀泥浆用吸水泵抽出置换或用空压机洗井法将沉渣清出井外并坚持滤网畅通然后将滤水管当中插入用圆木堵住管口管井与土壁之间用315mm粒径砾石填充作为过滤层地面下0.5m范围内用粘土填充夯实4.管井使用时应经试抽水在抽水进程中应对电动机传动轴电流电压等进行检讨并对井内水位下降和流量进行观察和记载5.管井使用完毕后可使用起重设施将管井管口套紧徐徐拨出滤水管拔出后可洗净再用所留孔洞用用沙砾填实上部50Omnl用粘土填充夯实第4章质量标准1.同本章深井点降水施工工艺标准监测2.应随时检讨观察孔中的水位3.应试运转如发现井管失效应采用措施是其恢复正常如无可能恢复则应报废另行设置新的井管第5章成品保护1.在基坑开挖时把井点管插上标志防止开挖至井管点破坏降水2.降水时应有专人值班定期或不定期巡察防止停电或其余外界因素破坏降水第6章安全与环境1.降水时对于周围在抽水影响半径范围内需要保护的建筑物及地下管线等树立好标高观察系统并准备好防止沉降的措施2.井点的拔除应在基础及已施工部分的自重大于浮力的情况下进行且底板凝土必须要有肯定的强度防止因水浮力引起地下结构浮动或破坏底板3.抽水进程中注意施工用电抽水泵必须实行三相五线制和一机一闸保护特殊在雨季注意用电巡察4.由于井点降水对引起周围地层的不均匀沉降对周围环境发生不利影响在降水前认真做好对周围环境的调研工作并合理使用井点降水第7章注意事项1.在井点管四周灌砂滤料后应立刻洗井一般在抽简清理孔内泥浆后用活塞洗井或用泥浆冲清与拉活塞相结合洗井借以破坏深井孔壁泥皮并把附近土层内遗留下来的泥浆吸出然后立刻单井试抽使附近土层内未吸净的泥浆地下水不断向井内流动而清洗出来2.需要疏干的含水层均应设置滤管滤网和砂滤料规格应依据含水土层土质颗粒分析选定3.按照实际水文地质资料计算降水范围总涌水量管井单位降水能力抽水时所需过滤部分总长度井点根数间距及单井出水量复核井点过滤部分长度井点出水量及特定点降深要求第8章质量记载1.所选机械设施性能合格证2.井点平面部署图3.井点设计计算书4.井点降水记载表5.井点降水监测记载施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。

井点降水施工方法
（1）降水井布置
基坑降水以管井井点降水为主，排水沟明排为辅。

坑内降水主要以降压井和疏干井为主，每口降水井降水范围200平方米，井点埋设深度L=h+5m（h为基坑深度）。

基坑开挖前20天必须采用真空深井进行井点降水，坑内降水深度宜控制在坑底以下1m，坑外设置水位观测孔，施工时严格控制坑外水位变化幅度。

开挖至坑底施工底板时，在底板设置泄水孔，待顶板覆土及内部铺装层施工完成后方可封孔。

开挖过程中，应做好基坑内的排水工作，如在雨季施工，须配备足够的抽水设备, 并做好基坑外的排水、截水工作。

基坑内排水沟在施工垫层前应分段用粘土回填，以免水在沟内流动破坏地基土体。

基坑内外均需设置适量的水位观测孔，以便监测基坑内地下水位及降水对坑外水位的影响，控制周围地面的沉降。

降水过程中应加强对地下管线的监测，为减少基坑降水对周边建构筑物、地下管线的影响，在建构筑物与基坑之间宜设置回灌井，视地下水位监测情况进行地下水回灌。

图7.6-1 降水井构造图
图1-2 降水井封堵示意图
（2）施工工艺
采用泥浆循环钻进、机械吊装下管成井施工流程
井点测量定位→挖井口、安护筒→钻机安装、就位→钻孔成孔→底砾垫层→吊放井管→井管与孔壁间的砾石过滤层→洗井→井管内
下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕封井。

根据井点平面布置，使用全站仪测放井位，井位测放误差小于30cm。

当布设的井点受地面障碍物影响或施工条件影响时，现场可作适当调整（详见专项施工方案）。

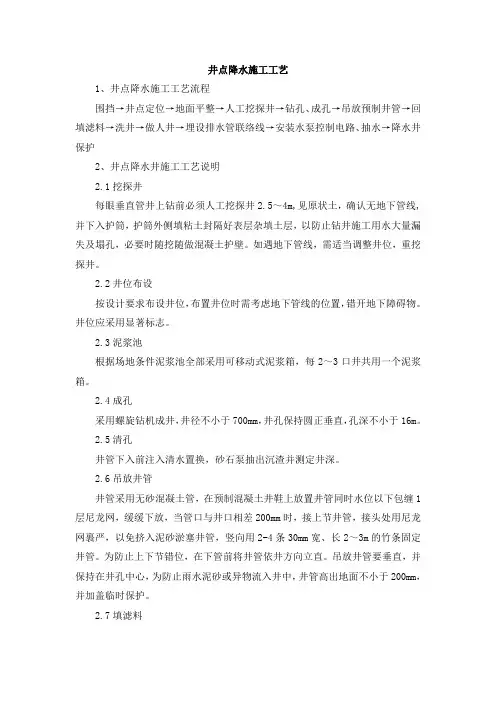

井点降水施工工艺1、井点降水施工工艺流程围挡→井点定位→地面平整→人工挖探井→钻孔、成孔→吊放预制井管→回填滤料→洗井→做人井→埋设排水管联络线→安装水泵控制电路、抽水→降水井保护2、井点降水井施工工艺说明2.1挖探井每眼垂直管井上钻前必须人工挖探井2.5～4m,见原状土，确认无地下管线,并下入护筒，护筒外侧填粘土封隔好表层杂填土层，以防止钻井施工用水大量漏失及塌孔，必要时随挖随做混凝土护壁。

如遇地下管线，需适当调整井位，重挖探井。

2.2井位布设按设计要求布设井位，布置井位时需考虑地下管线的位置，错开地下障碍物。

井位应采用显著标志。

2.3泥浆池根据场地条件泥浆池全部采用可移动式泥浆箱，每2～3口井共用一个泥浆箱。

2.4成孔采用螺旋钻机成井，井径不小于700mm，井孔保持圆正垂直，孔深不小于16m。

2.5清孔井管下入前注入清水置换，砂石泵抽出沉渣并测定井深。

2.6吊放井管井管采用无砂混凝土管，在预制混凝土井鞋上放置井管同时水位以下包缠1层尼龙网，缓缓下放，当管口与井口相差200mm时，接上节井管，接头处用尼龙网裹严，以免挤入泥砂淤塞井管，竖向用2-4条30mm宽、长2～3m的竹条固定井管。

为防止上下节错位，在下管前将井管依井方向立直。

吊放井管要垂直，并保持在井孔中心，为防止雨水泥砂或异物流入井中，井管高出地面不小于200mm，并加盖临时保护。

2.7填滤料井管下入后立即填入滤料。

滤料沿井孔四周均匀填入，宜保持连续，将泥浆挤出井孔。

填滤料时，随填随测滤料填入高度，当填入量与理论计算量不一致时，及时查找原因。

不得用装载机直接填料，应用铁锹下料，以防不均匀或冲击井壁。

洗井后，如滤料下沉量过大，应补填至井口下1米处，其上用粘土封填。

滤料为2-4mm干净石屑,杂质含量不大于3%。

2.8洗井采用下泵试抽洗井，用潜污泵反复进行抽洗，直至水清砂净。

洗井在成井8小时内进行，以免时间过长，护壁泥皮逐渐老化,难以破坏，影响渗水效果。

轻型井点降水施工工艺标准一、施工前准备。

在进行轻型井点降水施工前，首先需要对施工现场进行全面的勘察和测量，确定井点位置和井筒尺寸，以及周围环境的情况。

同时，需要对施工所需的设备和材料进行清点和准备，确保施工所需的一切条件都已具备。

二、井点降水施工工艺。

1. 井点设置。

根据勘察和测量结果，确定井点位置，并进行标志和围栏设置，确保施工现场的安全。

同时，对井筒进行清理和修整，保证井筒的通畅。

2. 井点设备安装。

将井点降水所需的设备进行安装和调试，包括水泵、管道、阀门等设备的安装和连接，确保设备运转正常。

3. 降水施工。

根据实际情况确定降水的方案和方法，进行降水施工。

在施工过程中，需要密切关注井点的降水效果，及时调整和处理可能出现的问题，确保降水施工的顺利进行。

4. 安全监控。

在井点降水施工过程中，需要对施工现场进行全面的安全监控，确保施工人员和设备的安全。

同时，需要对降水效果进行实时监测，及时调整施工方案，确保降水效果达到预期要求。

5. 施工结束。

当井点降水施工完成后，需要对施工现场进行清理和整理，将施工所用的设备和材料进行清点和归库，确保施工现场的整洁和安全。

三、施工注意事项。

1. 施工现场的安全是首要考虑的问题，需要严格遵守相关的安全操作规程，确保施工人员和设备的安全。

2. 在进行井点降水施工时，需要根据实际情况进行合理的方案设计，确保降水效果达到预期要求。

3. 施工人员需要严格按照操作规程进行操作，确保施工的质量和效率。

4. 在施工过程中，需要密切关注施工现场的环境变化，及时调整施工方案，确保施工的顺利进行。

四、施工质量验收。

井点降水施工完成后，需要进行施工质量的验收，确保施工达到相关标准和要求。

同时，需要对施工现场进行清理和整理，恢复施工前的状态。

五、施工后维护。

完成井点降水施工后，需要对设备进行检查和维护，确保设备的正常运转。

同时，需要对施工现场进行定期的清理和维护，保持施工现场的整洁和安全。
