河北北方学院体育馆屋面大平台线性排水沟
施
工
方
案 - 1 - 一、总 则
1.1编制说明
本施工方案是根据本工程设计图纸、招标文件，按国家颁布的现行施工及验收规范、施工规程和有关工艺标准进行编制的。
1.2编制原则
严格执行基建程序、发挥本工程公司技术优势，精心施工，科学管理，加快施工进度。科学地安排施工顺序，采用平行流水作业法组织施工，保证施工的连续性和均衡性，充分发挥人力、物力作用。充分利用先进的机械设备，减轻劳动强度，提高劳动生产率，加快工程施工进度。全面执行我公司的质量方针，按照ISO9002国际标准要求进行施工管理，切实贯彻执行国家施工及验收规范、操作规程和制度。 确保工程质量和安全。加强工程进度的科学性，计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明，整洁及工程的正常施工。
1.3 管理目标
1.3.1 工期目标
总工期共30个日历天。
1.3.2质量目标
本工程施工合同承包范围内，达到现行的国家施工验收规范和质量要求。
1.3.3安全、文明施工目标 - 2 - 杜绝重大伤亡和火灾事故。
按国家颁布的《建筑施工安全检查标准》(JGJ59-99)执行。
二、工程概况
河北北方学院体育馆及室外运动场看台项目体育馆工程，位于张家口市钻石南路11号。建筑面积26365㎡，其中地下建筑面积8045.3㎡，地上建筑面积18307㎡，建筑占地面积11390㎡ ；建筑层数、高度：地下一层，主体一层，主体四层，主体建筑高度27.5m，室内外高差0.300m；建筑结构形式为框架结构，建筑类别3类，使用年限为50年，抗震设防烈度为七度，地震加速度0.10g；建筑耐火等级：二级；体育建筑等级：甲级、规模：大型；座椅席位：观众席位3838席，活动座椅2270席，主席台89席，残疾人席位16席；主体结构采用全现浇钢筋混凝土框架结构体系，楼盖采用全现浇梁板结构承重，屋顶采用弦支穹顶结构承重，屋面采用轻钢屋面板。
可编辑修改精选全文完整版
建筑施工图纸要点
一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、 管网综合平面图、总图图纸目录五大部分组成。
1.1、总平面及竖向布置图
1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；
1.1.2）应保持原有地形和地物（灰度）。
1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。
1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。
1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。
1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。
1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。
1.1.8）图签填写必须准确。
1.2、消防总平面布置图
1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。
1.3、绿化总平面布置图
1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。
1.4、管网综合平面图
1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。
1.5、总图图纸目录
1.5.1）以上图纸按顺序遍如图纸目录并注明图号。
二、平面图
2.1平面图表达方式
2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。
Drawing criterion/制图规范
1 扩初图纸：
（园建）总图部分：
园建总图分为两部分:一为补充说明部分，包括图纸目录、设计说明、材料及灯具表；二为总图的图纸部分.
一、比例 控制在1:400或1：400以下。尽量采用1：100、1:150、1：200、1：300、1:400.
二、总图分为总平面图、总平面定位图、竖向设计图、铺装材料图和照明、背景音乐布置图等。
1．总平面图 表现总平面图的大树点，照明布置点,及小品等。
2．总平面定位图 表现铺装绿化，大的尺寸关系。
3．竖向设计图 有表现地面的标高点、小品及一些景观设计的标高。
4．铺装材料图 表现材料、规格、图例等。
5．照明布置图 各灯位点,图例。
（园建）详图部分：
一、 比例 局部平面图的比例应采用为1：200、1：150、1:100、1：50。立面应采用1：150、1：100、1：50，大剖面应采用1：150、1:100、1:50.剖面详图采用1:50、1：20、1：10.
二、 图纸部分
1． 局部平面图 复杂的可以分为竖向图、铺装图、定位图、索引图。可以把索引图和竖向图合为一张，也可以全部在一张上，视情况而定。
2． 立面图 立面图要有立面标高，立面尺寸，加上绿化、人物等.
3． 剖面图 以大剖面为主，主要表现材料，做法，景观效果。标高，尺寸要有。
4． 小品详图 分平面图、立面图、剖面图。复杂的平面图可以有顶平面图、底平面图，视情况而定。
绿化部分：
一、 平面图 比例应控制在1:300及1：300以下。尽可能与总图使用相同比例。
二、 绿化图纸分两部分，一部分为补充说明部分,包括图纸目录、种植设计说明，及一些现场的大树种植挖坑,固定的细部大样图纸.另一部分为图纸部分：
1． 苗木表 采购苗木的名称、冠幅、胸径、高度、图例及备注。
2． 乔灌木地被平面图
3． 乔灌木平面图 高度高于1M以上的灌木及乔木平面设计图。
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

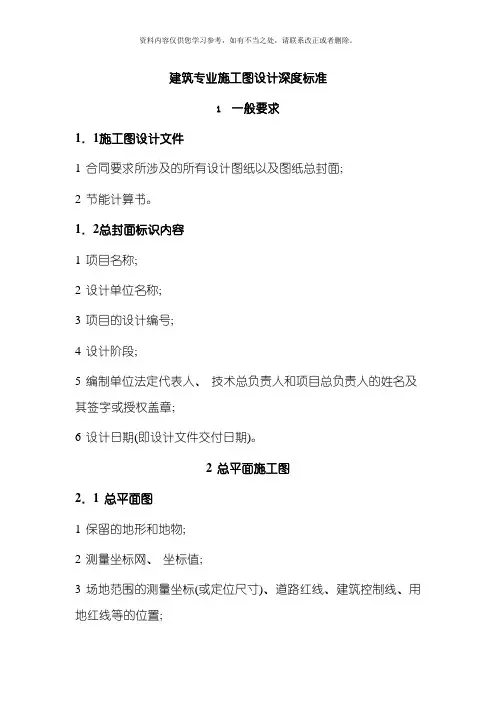

建筑专业施工图设计深度标准
1 一般要求
1．1施工图设计文件
1 合同要求所涉及的所有设计图纸以及图纸总封面;
2 节能计算书。
1．2总封面标识内容
1 项目名称;
2 设计单位名称;
3 项目的设计编号;
4 设计阶段;
5 编制单位法定代表人、 技术总负责人和项目总负责人的姓名及其签字或授权盖章;
6 设计日期(即设计文件交付日期)。
2 总平面施工图
2．1 总平面图
1 保留的地形和地物;
2 测量坐标网、 坐标值;
3 场地范围的测量坐标(或定位尺寸)、 道路红线、 建筑控制线、 用地红线等的位置; 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。
4 场地四邻原有及规划的道路、 绿化带等的位置(主要坐标或定位尺寸), 以及主要建筑物和构筑物及地下建筑物等的位置、 名称、
层数;
5 建筑物、 构筑物(人防工程、 地下车库等隐蔽工程以虚线表示)的名称或编号、 层数、 定位(坐标或相互关系尺寸);
6 广场、 停车场、 运动场地、 道路、 围墙、 无障碍设施、 排水沟、 挡土墙、 护坡等。如有消防车道和扑救场地, 需注明;
7 指北针;
8 建筑物、 构筑物使用编号时, 应列出”建筑物和构筑物名称编号表”;
9 注明尺寸单位、 比例、 坐标及高程系统、 图例等。
2．2 竖向布置图
1 场地测量坐标网、 坐标值;
2 场地四邻的道路、 水面、 地面的关键性标高;
3 建筑物和构筑物名称或编号、 室内外地面设计标高、 地下建筑的顶板面标高及覆土高度限制;
4 广场、 停车场、 运动场地的设计标高, 以及景观设计中水景, 地形、 台地、 院落的控制性标高;
5 道路、 坡道、 排水沟的起点、 变坡点、 转折点和终点的设计标高(路面中心和排水沟顶及沟底)、 纵坡度、 纵坡距、 关键性坐资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。
