各类天沟,檐沟等图解

檐沟、天沟区别一、檐沟是屋檐边的集水沟，沿沟长单边收集雨水且溢流雨水能沿沟边溢流到室外 ;老式建筑房屋屋面檐口，檐下面横向的槽形排水沟，单独安装的一种有组织排水的装置，用于承接屋面的雨水，然后由竖管引到地面。

材料可选用：竹子，铁皮，油毡，预制砼槽板，铝板等。

简单的来说，檐沟就是屋面上沿沟长两侧收集雨水用于引导屋面雨水径流的集水沟。

二、天沟指建筑物屋面两胯间的下凹部分。

屋面排水分有组织排水和无组织排水(自由排水)，有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙;外天沟是挑出外墙的天沟，一般没女儿墙。

天沟多用白铁皮或石棉水泥制成。

总而言之，天沟就是檐边的集水沟，沿沟长单边收集雨水且溢流雨水能沿沟边溢流到室外。

三、主要区别1、天沟就是建筑物屋顶上，一边或多边或整个一周做成有一定宽度的凹陷形式，将屋顶上的雨水沿一定坡度滑落至天沟，再由排水管排除。

屋面排水分有组织排水和无组织排水(自由排水)，有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙;外天沟是挑出外墙的天沟，一般没女儿墙。

天沟多用白铁皮或石棉水泥制成。

在建筑上，天沟的工程量按设计尺寸以体积计算，不扣除构件内钢筋及预埋铁件体积。

2、单跨建筑上面有组织排水的挑檐为檐沟，多跨建筑，最边的挑檐叫檐沟。

檐沟是指对老式建筑房屋屋面檐口，檐下面横向的槽形排水沟，单独安装的一种有组织排水的装置，用于承接屋面的雨水，然后由竖管引到地面。

材料可选用：竹子，铁皮，油毡，预制砼槽板，铝板等。

3、檐沟是屋檐下面横向的槽形排水沟，用于承接屋面的雨水，然后由竖管引到地面。

檐沟分为外檐沟和内檐沟，一般不能计算建筑面积，可根据气象资料，降水强度以及排水速度确定沟的尺寸大小。

檐沟在现代大多用水泥板之类的建筑材料建成，为了让雨水能够很快的很畅通的流到地面排走，一般采取中间高两边低的排水形式，同时在房屋的两边留一个下水管洞口，这样就可以直接通过管道连接后排到地面排走。

各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图
英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面天沟（二）┊大图
倒置式保温混凝土瓦屋面檐沟（22.5┊大图
倒置式保温混凝土瓦屋面檐沟（30到6┊大图钢结构天沟节点（一）┊大图钢结构檐口节点（一）┊大图钢结构檐口节点（二）┊大图

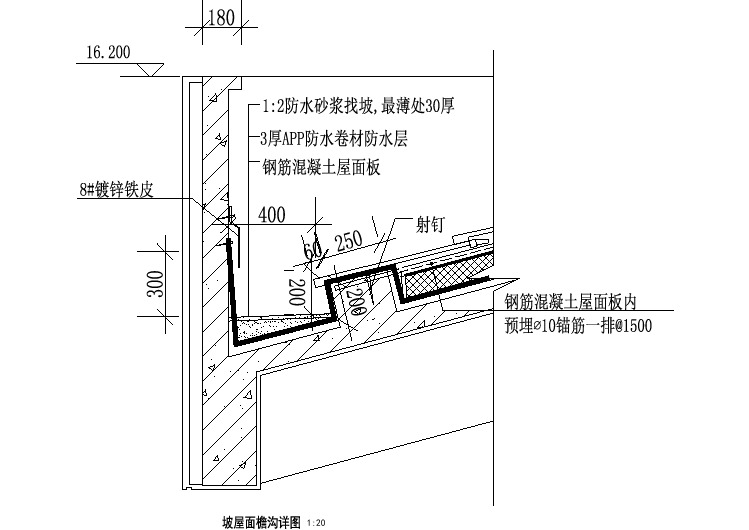

檐沟详图┊
大图檐口3┊大图檐口4┊大图檐口5┊大图檐口详图┊大图
檐沟详图┊大图
屋面檐口详图┊大图二十一种檐口大样┊大图檐口大样（一）┊大图檐口大样（二）┊大图
檐口大样（十三）┊大图檐口大样（七）┊大图檐口大样（三）┊大图檐口大样（四）┊大图
檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图
檐口剖面详图┊大图
檐口剖面详图2┊大图
别墅用檐口详图4┊大图
别墅用檐口详图8┊大图
别墅用檐口详图5┊大图
别墅用檐口详图10┊大图别墅用檐口详图6┊大图别墅用檐口详图2┊大图别墅用檐口详图9┊大图
别墅用檐口详图
7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图天沟┊大图
天沟┊大图。

檐沟，天沟，泛水，挑檐的区别
1、檐沟:屋檐下面横向的槽形排水沟，用于承接屋面的雨水，然后由竖管引到地面。

2、天沟:屋面排水分有组织排水和无组织排水（自由排水），有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙；外天沟是挑出外墙的天沟，一般没女儿墙。

天沟多用白铁皮或石棉水泥制成。

3、泛水:泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理，说白了就是用防水材料把墙角包住。

和散水不同
其构造要点及做法为：
（1）降屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。

（2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材。

（3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。

一般做法是：在垂直墙中凿出通长的凹槽，降卷材收头压入凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆保护。

凹槽上部的墙体亦应做防水处理。

通俗解释：泛水是指屋面女儿墙、挑檐或高低屋面墙体的防水做法，其主要作用就是保证女儿墙、挑檐、高低屋面墙不受雨水冲刷，以及保护屋面其余地方的防水层（不至于进水）。

4、挑檐：楼顶平面凸出墙体的部分，主要是为了方便做屋面排水。

其次挑檐起到美观得作用，部分坡屋顶、瓦屋顶不做挑檐，少许无组织排水的平屋顶也不做挑檐。

各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图
英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面檐沟（22.5┊大图倒置式保温混凝土瓦屋面天沟（二）┊大图
钢结构檐口节点（一）┊大图钢结构檐口节点（二）┊大图
檐沟详图┊大图檐口3┊大图
檐口4┊大图檐口5┊大图
檐沟详图┊大图
檐口详图┊大图
屋面檐口详图┊大图二十一种檐口大样┊大图
檐口大样（一）┊大图
檐口大样（二）┊大图
檐口大样（十三）┊大图 檐口大样（七）┊大图
檐口大样（三）┊大图檐口大样（四）┊大图檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图
檐口剖面详图┊大图
檐口剖面详图2┊大图 别墅用檐口详图4┊大图
别墅用檐口详图8┊大图别墅用檐口详图5┊大图
别墅用檐口详图10┊大图别墅用檐口详图6┊大图
别墅用檐口详图2┊大图别墅用檐口详图9┊大图
别墅用檐口详图7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图
天沟┊大图。

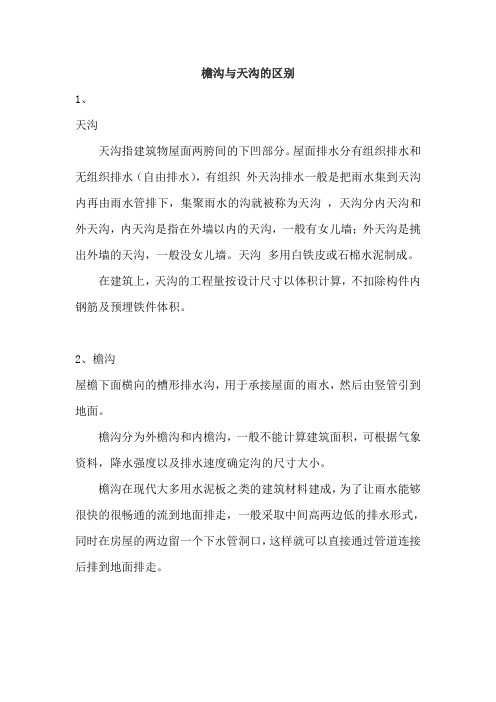

檐沟与天沟的区别
1、
天沟
天沟指建筑物屋面两胯间的下凹部分。

屋面排水分有组织排水和无组织排水（自由排水），有组织外天沟排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙；外天沟是挑出外墙的天沟，一般没女儿墙。

天沟多用白铁皮或石棉水泥制成。

在建筑上，天沟的工程量按设计尺寸以体积计算，不扣除构件内钢筋及预埋铁件体积。

2、檐沟
屋檐下面横向的槽形排水沟，用于承接屋面的雨水，然后由竖管引到地面。

檐沟分为外檐沟和内檐沟，一般不能计算建筑面积，可根据气象资料，降水强度以及排水速度确定沟的尺寸大小。

檐沟在现代大多用水泥板之类的建筑材料建成，为了让雨水能够很快的很畅通的流到地面排走，一般采取中间高两边低的排水形式，同时在房屋的两边留一个下水管洞口，这样就可以直接通过管道连接后排到地面排走。

各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大图英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面天沟（二）┊大图
倒置式保温混凝土瓦屋面檐沟（┊大图
倒置式保温混凝土瓦屋面檐沟（30到6┊大图 钢结构天沟节点（一）┊大图
钢结构檐口节点（一）┊大图
钢结构檐口节点（二）┊大图
檐沟详图┊大图
檐口3┊大图
檐口4┊大图檐口5┊大图檐口详图┊大图
檐沟详图┊大图
屋面檐口详图┊大图二十一种檐口大样┊大图檐口大样（一）┊大图檐口大样（二）┊大图
檐口大样（十三）┊大图
檐口大样（七）┊大图
檐口大样（三）┊大图
檐口大样（四）┊大图
檐口大样（五）┊大图
檐口大样（六）┊大图
檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图檐口剖面详图┊大图檐口剖面详图2┊大图别墅用檐口详图4┊大图
别墅用檐口详图8┊大图
别墅用檐口详图5┊大图
别墅用檐口详图10┊大图
别墅用檐口详图6┊大图
别墅用檐口详图2┊大图
别墅用檐口详图9┊大图
别墅用檐口详图7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图
八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图天沟┊大图
天沟┊大图。

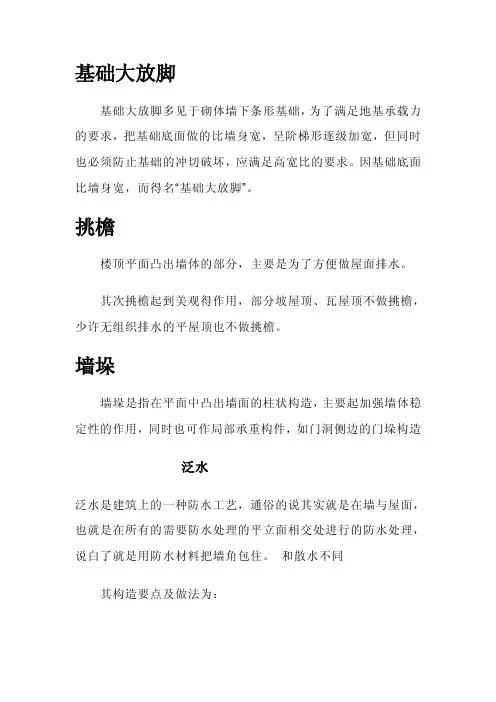

基础大放脚基础大放脚多见于砌体墙下条形基础，为了满足地基承载力的要求，把基础底面做的比墙身宽，呈阶梯形逐级加宽，但同时也必须防止基础的冲切破坏，应满足高宽比的要求。
