室外排水沟

景观常用线性排水沟室外场地排水是建设项目的一个重要组成部分，无论是应对长时间的小雨还是难得一遇的暴雨，设计一个有效的地表排水系统是非常有必要的。

较为常见的排水解决方案有：利用低洼地势排水、利用点式雨水口排水或利用现线性排水沟排水。

对于硬铺装地面第一种方法不便采用，点式雨水口排水和线性排水沟的做法比较常见。

那点式雨水口排水系统和线性排水沟排水系统相比，他们各有什么特点呢？点式雨水口排水系统点式雨水口排水系统，是雨水口收集地面雨水，引入雨水管道排放的系统；特点◆排水效率受制因素较多、易造成地面积水；◆由于需要四面找坡导致地面不平整、地表呈现波浪或漏斗形状；◆坡度设计和施工比较复杂；◆由于管道需要一定埋深，因此施工开挖量较大；◆管道易于堵塞并造成系统失效；◆管道系统维护成本高；◆有可能与其他埋地管线有冲突。

线性排水沟排水系统线性排水沟排水系统，为明渠形式的地面雨水快速收集和排放系统，又分预制线性排水沟系统和现浇式线性排水沟排水系统；◆预制线性排水沟排水系统预制线性排水沟排水系统，由树脂混凝土成品排水沟、盖板、无螺栓式盖板锁扣、跌水检查井、端头挡板和市政雨水管道接口组成。

特点：（1）沟体、盖板由同一生产厂家提供，保障整个系统的有效运行；（2）Ⅴ形、U型过水断面，水力性能更佳；（3）沟体内壁光滑、易于清理维护；（4）树脂混凝土抗渗不亲水、不会冻裂；抵御化学品腐蚀性能较强；（5）沟体内嵌支撑护边，配锁扣系统，使盖板与沟体的结合更加稳固；（6）盖板抗荷载能力适用不同承重等级；（7）盖板形式多样、可丰富景观效果。

◆现浇式线性排水沟排水系统传统现浇式线性排水渠排水系统，由砌砖、水泥、混凝土现浇排水沟和盖板组成。

特点：（1）沟体、盖板可能由不同的单位施工或供货；没有统一的产品标准；（2）一般为矩形过水断面，易留卫生死角；（3）沟槽内壁一般较粗糙，不易清理，排水性能不及预制线性排水沟；（4）沟槽材质抗渗能力较差；抗化学品腐蚀能力较差；（5）沟盖板支撑方式简单，易被破坏；（6）盖板抗荷载能力参差不齐，一般无锁扣系统、易晃动和产生噪音；（7）沟盖板样式单一、影响景观效果。

檐沟、天沟区别一、檐沟是屋檐边的集水沟，沿沟长单边收集雨水且溢流雨水能沿沟边溢流到室外 ;老式建筑房屋屋面檐口，檐下面横向的槽形排水沟，单独安装的一种有组织排水的装置，用于承接屋面的雨水，然后由竖管引到地面。

材料可选用：竹子，铁皮，油毡，预制砼槽板，铝板等。

简单的来说，檐沟就是屋面上沿沟长两侧收集雨水用于引导屋面雨水径流的集水沟。

二、天沟指建筑物屋面两胯间的下凹部分。

屋面排水分有组织排水和无组织排水(自由排水)，有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙;外天沟是挑出外墙的天沟，一般没女儿墙。

天沟多用白铁皮或石棉水泥制成。

总而言之，天沟就是檐边的集水沟，沿沟长单边收集雨水且溢流雨水能沿沟边溢流到室外。

三、主要区别1、天沟就是建筑物屋顶上，一边或多边或整个一周做成有一定宽度的凹陷形式，将屋顶上的雨水沿一定坡度滑落至天沟，再由排水管排除。

屋面排水分有组织排水和无组织排水(自由排水)，有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙;外天沟是挑出外墙的天沟，一般没女儿墙。

天沟多用白铁皮或石棉水泥制成。

在建筑上，天沟的工程量按设计尺寸以体积计算，不扣除构件内钢筋及预埋铁件体积。

2、单跨建筑上面有组织排水的挑檐为檐沟，多跨建筑，最边的挑檐叫檐沟。

檐沟是指对老式建筑房屋屋面檐口，檐下面横向的槽形排水沟，单独安装的一种有组织排水的装置，用于承接屋面的雨水，然后由竖管引到地面。

材料可选用：竹子，铁皮，油毡，预制砼槽板，铝板等。

3、檐沟是屋檐下面横向的槽形排水沟，用于承接屋面的雨水，然后由竖管引到地面。

檐沟分为外檐沟和内檐沟，一般不能计算建筑面积，可根据气象资料，降水强度以及排水速度确定沟的尺寸大小。

檐沟在现代大多用水泥板之类的建筑材料建成，为了让雨水能够很快的很畅通的流到地面排走，一般采取中间高两边低的排水形式，同时在房屋的两边留一个下水管洞口，这样就可以直接通过管道连接后排到地面排走。

室外排水沟开挖施工方案1. 引言本文档旨在提供一份室外排水沟开挖施工方案。

本方案将详细介绍施工的步骤和注意事项，以确保施工过程安全有效。

2. 施工步骤以下是室外排水沟开挖的基本步骤：1. 研究和规划：在开始施工之前，进行必要的研究和规划工作。

确保明确沟渠的位置、深度和长度，以及与其他地下设施的关系。

2. 准备工作：清理施工区域，确保场地干净，没有障碍物。

清理杂物和植被，并根据需要移除或保护周围已有的管道和设施。

3. 标线：使用标线工具将沟渠的轮廓标出，以指导开挖过程，并确保符合设计要求。

4. 机械开挖：使用适当的机械设备进行开挖工作。

根据需要，可以选择挖掘机、铲车或其他合适的设备进行作业。

5. 排土处理：将挖掘出的土壤妥善处理，可以选择堆放在指定的区域或运输到合适的场地进行处理。

6. 清理和检查：清理沟渠内的杂物和泥浆，并进行检查，确保沟渠没有任何隐患，满足安全和质量标准。

7. 完善工程：按照设计要求和相关规范进行进一步的补充工程，如安装支撑结构、防渗设施等。

8. 管道安装：在开挖好的沟渠中安装管道，并进行连接和固定，确保良好的排水效果。

3. 注意事项在进行室外排水沟开挖施工时，需要注意以下事项：- 安全第一：确保施工现场符合安全标准，采取必要的安全措施，包括佩戴个人防护装备、设置警示标志等，以减少事故风险。

- 避免影响周围管道和设施：在开挖过程中，要特别注意避免损坏或影响周围的管道和设施。

在施工前查明管道位置，并采取适当的措施保护它们。

- 考虑环境因素：施工期间应采取措施减少对周围环境的不良影响，如防止污水泄漏、控制噪音和扬尘等。

- 合理排土：在排土过程中，避免土方堆放过高或倒塌的情况，以确保施工安全。

- 注意排水：施工期间应注重排水管理，防止水浸入施工区域，影响施工进度和质量。

4. 结论本文档提供了一份室外排水沟开挖施工方案，介绍了施工步骤和注意事项。

遵循本方案，可以确保施工过程安全、高效，并达到预期的排水效果。

室外排水沟施工方案在城市建设和道路修建中，室外排水沟是一个非常重要的设施，它能有效地排除道路积水，保障行车和行人的安全。

在进行室外排水沟的施工时，需要考虑各种因素，如环境条件、施工工艺、材料选择等。

下面将就室外排水沟的施工方案进行详细介绍。

1. 施工前准备在进行室外排水沟的施工前，需要进行详细的准备工作。

首先要进行现场勘察，了解地形地貌和地下管线等信息，确定施工方案。

其次要编制施工图纸和施工方案，明确施工的具体步骤和要求。

最后要准备好所需的施工人员和设备，确保施工能够顺利进行。

2. 施工工艺室外排水沟的施工工艺主要包括以下几个步骤：（1）挖掘沟槽首先要在预定位置挖掘出符合设计要求的沟槽，保证沟槽的宽度和深度符合设计要求，并保持沟槽底部平整。

（2）铺设排水管道在沟槽底部铺设排水管道，连接好各段管道，保证排水畅通。

（3）填充垫层在排水管道周围填充砂石垫层，保护排水管道免受外部挤压和损坏。

（4）铺设排水板在沟槽两侧铺设排水板，保证雨水能够顺利流入排水沟。

（5）排水沟完工经过以上步骤的施工，室外排水沟就可以完工了。

3. 施工注意事项在进行室外排水沟的施工时，要注意以下几点：•在施工过程中保证安全生产，做好安全防护工作。

•严格按照设计要求和施工方案进行施工，确保施工质量。

•遇到问题及时沟通，合理调整施工方案，保证施工的顺利进行。

通过以上对室外排水沟施工方案的介绍，相信大家对室外排水沟的施工有了更深入的了解。

在以后的施工中，一定要认真执行施工方案，确保室外排水沟的安全和有效运行。

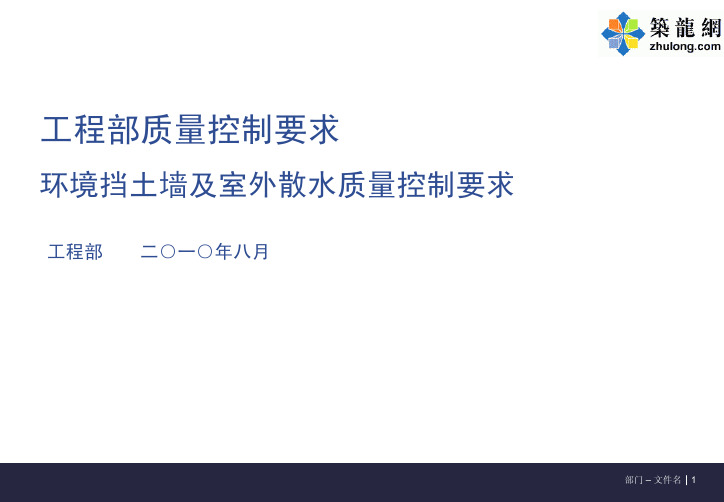

工程部质量控制要求环境挡土墙及室外散水质量控制要求工程部二○一○年八月目录一、环境挡土墙——料石挡墙二、室外散水及排水沟一、环境挡土墙——料石挡墙1、环境挡土墙的分类和选择□环境挡土墙按材料可划分为砖砌挡墙、毛石挡墙、料石挡墙、素混凝土挡墙、毛石混凝土挡墙、钢筋混凝土挡墙等多种形式。

□当挡墙临空面高度大于1m时，通常不采用砖砌挡土墙。

□根据景观效果需要及成本的要求，一般采用料石挡土墙作为环境挡土墙，因此着重介绍料石挡墙的砌筑要求。

□下图为环境料石挡土墙：景观挡墙施工图示例2、规范要求《砌体工程施工质量验收规范》（GB50203－2002）7.1.3 石砌体的灰缝厚度：毛料石和粗料石砌体不宜大于20mm；细料石砌体不宜大于5mm。

7.1.5 砌筑毛石基础的第一皮石块应座浆，并将大面朝下；砌筑砌筑料石基础的第一皮石块应用丁砌层座浆砌筑。

7.1.9 挡土墙的泄水孔当设计无规定时，施工应符合下列规定：1、泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄水孔；2、泄水孔与土体间铺设长宽各为300mm、厚200mm的卵石或碎石作疏水层。

7.1.10 挡土墙内侧回填土必须分层夯填，分层松土厚度应为300mm；墙顶土面应有适当坡度使流水流向挡土墙外侧面。

7.2.1 石材及砂浆的强度等级必须符合设计要求。

7.2.2 砂浆饱满度不应小于80%。

3、料石挡墙控制要点地基处理：应根据设计要求对地基进行处理。

□岩石及老土地基一般可直接作为持力层，不作处理。

□回填土地基必须按照设计要求进行地基处理。

砌筑□挡墙墙身采用丁顺组砌，每一层必须平整，料石下不能垫小石块。

□基础的料石应座浆丁砌。

□墙身砌筑应按座浆法施工，灰缝饱满度要达到80%以上。

□墙身砌筑应采用料石，料石之间缝隙必须先灌浆再用小片石填缝。

3、料石挡墙控制要点罩面石处理□通常采用荒斑面、自然面。

□灰缝有密缝及勾缝处理等方法，其中密缝厚度不宜大于5mm，勾缝面灰缝厚度不宜大于20mm。

室外排水施工方案室外排水施工方案1一、施工准备（1）管材应符合设计要求，并有出厂合格证。

管材不得有弯曲、锈蚀。

阀门开关灵活严密，直度和角度正确。

管件无偏扣、方扣、乱扣、断丝等现象。

（2）熟悉图纸，了解供暖系统的形式及主要设备。

二、操作工艺立管安装1、布置系统立管时，应与建筑物的使用要求、供暖系统图式、散热器的布置情况等配合。

要力求节省管材，便于安装和检修。

立管一般是明装。

立管明装时，应尽量布置在外墙墙角及窗间墙处。

双管系统的供水立管要布置在面向的右侧；回水立管布置在面向的左侧，两根立管中心间距为80mm。

2、暖气立管与横干管连接时，如立管直线长度小于15m时，立管与干管可用二个弯头连接，立管直线长度大于15m时，立管与干管用三个90°弯头与干管连接，横节长度应为300mm，且应有1%坡度，不应使用外丝加弯头代替管段横节作为连接方法，保证立管胀缩得以补偿。

3、住宅工程单顺序式热水供暖系统无闭合管的立管阀门可不装活接头，有闭合管的立管阀门应设活接头，但闭合管可不加活接头。

4、闭合管的准确尺寸要按散热器进水与出水的中心间距，加上散热器上、下支管的坡降值，就是闭合管具体尺寸。

5、供暖立管必须经过调直后才能安装。

调直时应用气焊局部加温的方法进行调直。

6、立管安装前，应先将散热器就位，找好平直度后，才能安装立管。

这样立管的尺寸才能准确。

7、双立管上的半圆弯应准确、平正，支管在半圆弯的中间。

不能错上或错下。

支管安装1、支管的灯叉弯的椭圆率应符要求。

管径不小于或等于100mm，允许偏差10/100；管径大于100mm，允许偏差8/100。

2、暗装或半暗装的散热器支管灯叉弯必须与散热器槽墙角相适应，达到美观。

3、连接散热器的支管应有坡度。

当支管全长小于或等于500mm时，坡降值为5mm；大于500mm为10mm。

上供下回的供水支管坡向散热器，回水支管坡向立管。

下供下回双管式在顶层供水立管上没有排气装置，供、回水支管坡向立管，其他层供水支管坡向散热器，回水支管坡向立管。

化粪池室外排水施工方案室外化粪池排水施工方案是指将室外化粪池中的排污物通过管道系统排放到污水处理厂或其他合适的处理设施，以实现污水的处理和环保排放。

以下是一份1200字以上的室外化粪池排水施工方案。

一、项目背景和目的室外化粪池是用于存放人类排泄物的设备，为了保证环境卫生和人类健康，需要对室外化粪池进行定期清理和排污。

本项目的目的是通过合理的室外排水施工方案，实现对室外化粪池的污水排放和处理。

二、施工前准备工作1.确定排水口位置：根据室外化粪池的位置和地形条件，确定排水口的合适位置，并进行标记。

2.选择排水管道：选择合适的排水管道，考虑管道材质、直径等因素，并进行购买和准备工作。

3.清理化粪池：在施工前，对室外化粪池进行清理和脱臭处理，确保排出的污水品质达到环保要求。

4.施工人员培训：对施工人员进行必要的培训，包括工作流程、安全操作规范等方面的知识。

三、施工步骤1.开挖排水沟：根据排水口的位置，开挖合适大小的排水沟，确保排水口与排水沟底部保持水平。

2.安装排水管道：根据实际情况，进行排水管道的布置和安装工作，确保排水管道的倾斜度满足排水要求，并采取适当的固定措施。

3.连接化粪池和排水管道：将化粪池与排水管道进行连接，可采用密封性好的底板固定接口等方式，避免污水外泄。

4.安装检查井：在排水管道中适当位置安装检查井，利于后期检查和排水管道的维护。

5.封闭排水沟：排水管道安装完成后，将排水沟内填土或人工铺设砖块，确保排水沟封闭，并进行必要的压实工作。

四、施工注意事项1.安全施工：施工人员在施工过程中应严格遵守安全操作规范，戴好防护用品，并采取必要的防护措施，确保施工过程安全。

2.施工质量控制：在施工过程中，应严格按照工艺要求进行施工，并进行必要的现场质量检查，确保施工质量合格。

3.排水管道保温：在寒冷地区，需要对排水管道进行保温处理，以防止管道冻裂等问题的发生。

4.环保要求：在施工过程中，严禁将污水排入河流、湖泊等水体中，应确保污水经过合适的处理设施后再进行排放。

室外排水施工方案（一）排水工程本工程室外污水管道：主干管径为DN300，雨水管道：管主干径有DN200～DN800。

雨污水管道施工方法如下：本工程污水、雨水管施工的关键是密切配合道路工程的施工，因此施工工期的安排也将根据道路工程的工期而定。

施工前，准确确定污水、雨水管线的位置、标高，采用人工配合机械进行管沟开挖。

按照沟槽开挖，地基处理，管基施工，管道安装及包封，管沟回填等施工顺序进行管道施工。

在垂直方向上采用先深后浅的施工原则。

1、测量放线：基槽开挖前由专业测量工程师进行测量定位、施工放线，测量放线前对甲方提供的控制桩点进行复核，然后引测水准点并报甲方及监理审核。

施工放线注意控制管道在线中位，每隔20米钉设标记桩并加以保护，机械开挖前根据管道中线用石灰粉施放好开挖边线。

2、管沟开挖：根据现况管线的分布和实际地质情况，采用人工和机械开挖两种方法，对管线埋深较浅和管径较小的工段采用人工进行管沟开挖；用机械和人工开挖分别采用1:0.5的放坡系数,开挖沟底比设计基底每侧加宽0.5m，以保证基础施工和管道安装有必要的操作空间，开挖弃土外运堆放，以减少坑壁荷载，避免对坑壁的扰动，保证基坑稳定；沟槽开挖期间还将加强对其标高的测量，以防止超挖。

采用机械开挖时，将用挖掘机沿开挖管线进行反铲开挖，开挖至设计管底标高以上0.2m时，即停止机械作业，改用人工开挖至设计标高。

开挖过程中，由于各类管道沟槽的深度不同，将根据沟槽内的积水情况，决定是否设置排水沟和排水集井，对于较深的沟槽，若有明显的积水现象，将在沟槽边侧设置宽为20cm，深为15cm的排水边沟，并且每隔30米左右在槽底边外设一口径为60cm，深为50cm 左右的排水集井，自然削壁，排水沟向集水井方向的水流坡度陡于1%，沟槽两侧的排水沟，每隔15cm左右用碎石设置盲沟连通。

同时在集水井处用抽水机进行施工排水。

当人工开挖沟槽深度超过2m，且地质情况较差时，需对开挖坑壁进行支撑。

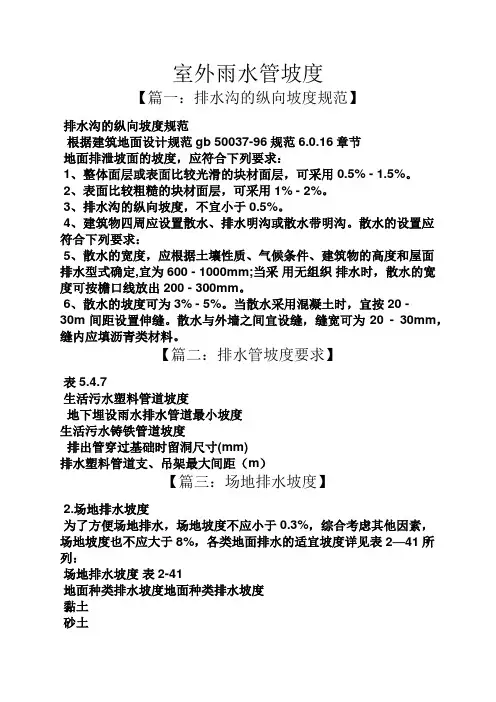

室外雨水管坡度【篇一：排水沟的纵向坡度规范】排水沟的纵向坡度规范根据建筑地面设计规范gb 50037-96规范6.0.16章节地面排泄坡面的坡度，应符合下列要求：1、整体面层或表面比较光滑的块材面层，可采用0.5% - 1.5%。

2、表面比较粗糙的块材面层，可采用1% - 2%。

3、排水沟的纵向坡度，不宜小于0.5%。

4、建筑物四周应设置散水、排水明沟或散水带明沟。

散水的设置应符合下列要求：5、散水的宽度，应根据土壤性质、气候条件、建筑物的高度和屋面排水型式确定,宜为600 - 1000mm;当采用无组织排水时，散水的宽度可按檐口线放出200 - 300mm。

6、散水的坡度可为3% - 5%。

当散水采用混凝土时，宜按20 -30m间距设置伸缝。

散水与外墙之间宜设缝，缝宽可为20 - 30mm，缝内应填沥青类材料。

【篇二：排水管坡度要求】表5.4.7生活污水塑料管道坡度地下埋设雨水排水管道最小坡度生活污水铸铁管道坡度排出管穿过基础时留洞尺寸(mm)排水塑料管道支、吊架最大间距（m）【篇三：场地排水坡度】2.场地排水坡度为了方便场地排水，场地坡度不应小于0.3%，综合考虑其他因素，场地坡度也不应大于8%，各类地面排水的适宜坡度详见表2—41所列：场地排水坡度表2-41地面种类排水坡度地面种类排水坡度黏土砂土轻度冲刷细砂0.3%3%10%湿陷性黄土膨胀土建筑物周围6m范围内20%,6m以外5%建筑物周围2.5m范围内2%场地的雨水排除组织也是竖向设计的重要内容。

实际上，场地各处标高的确定，各部分之间标高关系的安排在一定程度上就是为了场地内的排雨水组织。

场地雨水排除的基本方式有两种：第一种是地表的自然排水方式，这种方式是不设任何排水设施，利用地形坡度及地质和气象上的特点来排除雨水。

地表的自然排水方式一般适用于雨量较小的情况或者是局部小面积的地段。

场地雨水排除的第二种基本方式是采用地下的雨水管道排水，在场地面积较大，地形平坦，不适于采用地表排水时，或者场地对卫生及环境质量要求较高时，或者场地中大部分建筑物屋面采用内排水时，或者场地排水系统要求与城市雨水管道系统相适应时，采用管道式雨水排除方式是较为合适的。
