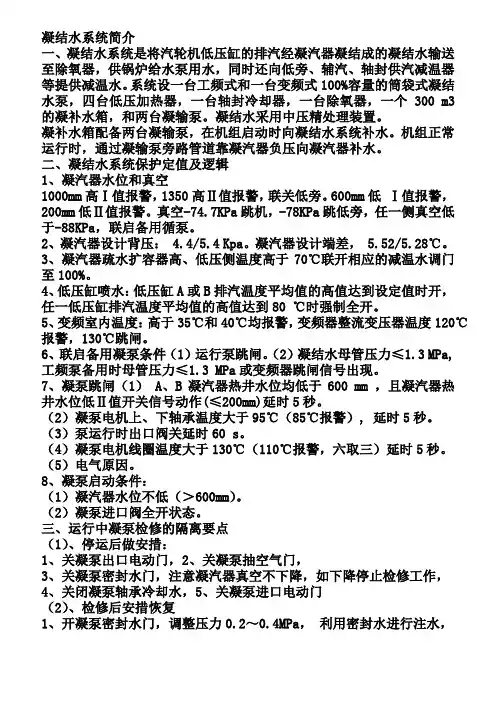

凝结水系统简介一、凝结水系统是将汽轮机低压缸的排汽经凝汽器凝结成的凝结水输送至除氧器，供锅炉给水泵用水，同时还向低旁、辅汽、轴封供汽减温器等提供减温水。
系统设一台工频式和一台变频式100%容量的筒袋式凝结水泵，四台低压加热器，一台轴封冷却器，一台除氧器，一个300 m3的凝补水箱，和两台凝输泵。
凝结水采用中压精处理装置。
凝补水箱配备两台凝输泵，在机组启动时向凝结水系统补水。
机组正常运行时，通过凝输泵旁路管道靠凝汽器负压向凝汽器补水。
二、凝结水系统保护定值及逻辑1、凝汽器水位和真空1000mm高Ⅰ值报警，1350高Ⅱ值报警，联关低旁。
600mm低Ⅰ值报警，200mm低Ⅱ值报警。
真空-74.7KPa跳机，-78KPa跳低旁，任一侧真空低于-88KPa，联启备用循泵。
2、凝汽器设计背压： 4.4/5.4 Kpa。
凝汽器设计端差， 5.52/5.28℃。
3、凝汽器疏水扩容器高、低压侧温度高于70℃联开相应的减温水调门至100%。
4、低压缸喷水：低压缸A或B排汽温度平均值的高值达到设定值时开，任一低压缸排汽温度平均值的高值达到80 ℃时强制全开。
5、变频室内温度：高于35℃和40℃均报警，变频器整流变压器温度120℃报警，130℃跳闸。
6、联启备用凝泵条件（1）运行泵跳闸。
（2）凝结水母管压力≤1.3 MPa,工频泵备用时母管压力≤1.3 MPa或变频器跳闸信号出现。
7、凝泵跳闸（1） A、B凝汽器热井水位均低于600 mm ，且凝汽器热井水位低Ⅱ值开关信号动作(≤200mm)延时5秒。
（2）凝泵电机上、下轴承温度大于95℃（85℃报警）, 延时5秒。
（3）泵运行时出口阀关延时60 s。
（4）凝泵电机线圈温度大于130℃（110℃报警，六取三）延时5秒。
（5）电气原因。
8、凝泵启动条件：（1）凝汽器水位不低（＞600mm）。
（2）凝泵进口阀全开状态。
三、运行中凝泵检修的隔离要点（1）、停运后做安措：1、关凝泵出口电动门，2、关凝泵抽空气门，3、关凝泵密封水门，注意凝汽器真空不下降，如下降停止检修工作，4、关闭凝泵轴承冷却水，5、关凝泵进口电动门（2）、检修后安措恢复1、开凝泵密封水门，调整压力0.2～0.4MPa，利用密封水进行注水，2、开凝泵抽空气门，3、开凝泵进口电动门，4、投入凝泵轴承冷却水四、凝泵变频切至凝泵工频的要点：1、将变频泵的转速手动操作提升至额定转速，升速过程要慢调整电泵、汽泵密封水差压正常；(注意凝结水管道振动）2、除氧器上水调门切为手动(泵切换正常后投自动），调整除氧器水位,备用凝泵密封水压力正常(0.2～0.4MPa) ；3、关闭A凝泵出口电动门，启动凝泵A，A凝泵出口电动门联开正常，检查凝泵A运行正常、凝结水系统运行正常；4、就地手动关闭B凝泵出口电动门至10%，停止凝泵B运行；5、检查B凝泵不倒转，投入备用，开启该泵出口门，投入电机电加热。
二、凝结水系统1、凝结水系统投入条件。
答：#7凝结水系统(1) 下列伐门在关闭位置凝结器热井放水门；甲、乙凝结水泵出口门；凝结水泵出口母管放水门；甲、乙凝升泵出口门及门后放水门；凝升泵出口母管至供热减温器减温水总门；轴封加热器水侧放水门；各低压加热器水侧旁路门；水侧放水门、放空气门、出、入口管道放水门、放空气门；#4低加出口门前放水门；疏水泵出口调节阀后截门、出口门后放水门、入口门前放水门；中继水泵出口门至#2低加截门；凝汽器补水调节门、旁路门及调节门前放水门；低加疏水箱至凝汽器电动门；除氧器至凝汽器循环冲洗门；#4低加出口门及门后放水门；低旁减温水调节门后放水门；抽汽逆止门控制水滤网旁路门、放水门、电磁阀旁路门；A、B小机排汽蝶阀门芯密封水门；凝结水至强制循环泵、辅汽联箱减温、低压轴封减温、制氢站、内冷水箱补水总门；凝结水至供热减温器总门；低压缸喷水总门及电磁阀旁路门；除氧器水位主、付调节阀；小机轴加减温水门；凝结水至凝汽器冲洗门。
(2) 下列阀门在开启位置甲、乙凝结水泵入口门及门前放水门；凝结水泵密封水总门及再循环门、空气门；甲、乙凝升泵入口门；轴封加热器出、入口水门；#1—#3低加出、入口水门；#4低加入口水门；轴加旁路门开1/4；凝升泵再循环门少开；#4 低加出口门前再循环门；低旁减温水总门及调节门前、后截门；抽汽逆止门控制水滤网前、后截门、电磁伐后截门；1—7段抽汽逆止门控制水分门；小机排汽蝶伐密封水总门及门杆密封水门；凝结水至阀门密封水滤网总门；凝结水至暖风器、低旁阀、机本体冷却水总门；Ⅲ级减温减压器电磁阀前、后截门；凝升泵最小流量阀前截门；除氧器水位主调节阀前、后截门；除氧器副调节阀前截门；凝结水至#8机辅汽联箱减温水门。
轴加及小机轴加疏水总门。
（3）电动设备送电（4）凝结器水位正常#8 凝结水系统a 下列阀门在关闭位置:除盐水至凝汽器补水调节门前截门、旁路门及门前放水门；甲、乙凝结水泵出口门；凝结水至内冷水箱补水总门；凝结水泵出口母管放水门；除盐装置出、入口门及放水门(化学)；除盐水箱至凝升泵入口截门及旁路门(化学)；甲、乙凝升泵出口门后放水门；凝结水至小机排汽碟阀密封水门及旁路门；凝结水至轴封减温水调节门前截门及旁路门；凝升泵出口母管放水门；凝结水至供热减温器总门；凝结水至疏水扩容器减温水门；后缸喷水总门及电磁阀旁路门；凝结水至辅汽减温水门；除氧器上水主、付阀及阀后放水门；中继水泵出口至#2低加出口截门；各低加旁路门及管道放水门、放空气门；#4低加出口门及门前放水门；除盐水至除氧器上水门；小机排汽碟阀密封水回水门；；多级水封密封水门。
凝结水系统1. 简介凝结水系统是一种对冷却设备中产生的凝结水进行收集、处理和储存的系统。
凝结水是在一些冷却设备中由于温度差异而形成的水滴，如果不进行有效的处理和利用，会导致能源浪费和环境污染。
凝结水系统的目标是最大程度地利用凝结水，提高能源效率和环境可持续性。
2. 凝结水的产生和特点凝结水是由于冷却设备中的冷却管道、冷凝器等部件温度低于周围空气温度而产生的水滴。
凝结水的特点包括： - 温度较低，通常与周围环境的温度接近； - 含有少量溶解气体和微量的杂质； - 产生量随着冷却设备的运作时间和负荷的增加而增加。
3. 凝结水系统的组成凝结水系统由以下几个主要部分组成： ### 3.1 凝结水收集系统凝结水收集系统是用于将冷却设备中产生的凝结水收集起来的部分。
它通常包括收集槽、收集管道和阀门等设备。
收集槽位于冷却设备下部，用于接收凝结水，收集管道将凝结水引导到处理系统。
3.2 凝结水处理系统凝结水处理系统是将收集的凝结水进行过滤、除气和除杂质等处理的部分。
它通常包括过滤器、除气装置和除杂质设备。
过滤器用于去除凝结水中的固体颗粒，除气装置主要用于去除凝结水中的溶解气体，而除杂质设备则可以去除凝结水中的其他杂质。
3.3 凝结水储存系统凝结水储存系统用于储存经过处理的凝结水，以备后续使用。
它通常包括储水槽、水泵和水位控制装置等设备。
储水槽用于存储凝结水，水泵负责将凝结水抽送到需要的位置，而水位控制装置可以自动调节凝结水的储存量。
4. 凝结水系统的应用凝结水系统可以应用于许多领域，尤其是与冷却设备密切相关的行业。
以下是几个常见的应用场景： - 蒸汽发生器：通过收集和利用凝结水，可以降低蒸汽发生器的能耗和排放。
- 空调系统：空调设备中产生的凝结水可以被收集和利用，从而减少对自来水的依赖。
- 工业冷却系统：凝结水系统可以帮助工业冷却系统提高能源效率，减少能源浪费。
- 发电厂：凝结水系统可应用于发电厂的冷凝回路，提高冷却效果。
第四讲凝结水系统及其设备•系统概述•凝汽器的工作原理和结构•凝结水泵•抽真空系统•凝补水系统•凝结水系统的调试•凝结水系统的正常运行维护第一节系统概述一、凝结水系统的主要功能•凝结水系统的主要功能是将凝汽器热井中的凝结水由凝结水泵送出，经除盐装置、轴封冷却器、低压加热器输送至除氧器，其间对凝结水进行加热、除氧、化学处理和除杂质。
此外，凝结水系统还向各有关用户提供水源，如有关设备的密封水、减温器的减温水、各有关系统的补给水以及汽轮机低压缸喷水等。
•凝结水系统的最初注水及运行时的补给水来自汽轮机的凝结水储存水箱。
•凝结水系统主要包括凝汽器、凝结水泵、凝结水储存水箱、凝结水输送泵、凝结水收集箱、凝结水精处理装置、轴封冷却器、低压加热器以及连接上述各设备所需要的管道、阀门等。
二、徐州彭城1000MW汽轮机组凝结水系统介绍•徐州彭城电厂三期1000MW汽轮机组所配凝结水系统如图4-1-1所示，主要由凝汽设备、凝补水系统、轴封冷却器、疏水冷却器和低压加热器等组成，下面各节依次介绍。
•徐州彭城电厂凝结水系统按汽轮机VWO工况时可能出现的凝结水量，加上进入凝汽器的正常疏水量和正常补水率进行设计。
•凝结水系统采用了中压凝结水精处理系统，因此系统中仅设凝结水泵，不设凝结水升压泵，系统较简单。
凝汽器热井中的凝结水由凝结水泵升压后，经中压凝结水精处理装置、轴封冷却器、疏水冷却器和四台低压加热器后进入除氧器。
•系统推荐采用3×50%容量的凝结水泵配置。
凝泵进口管道上设置电动隔离阀、滤网及波形膨胀节，出口管道上设置逆止阀和电动隔离阀。
进出口的电动阀门将与凝汽器连锁，以防止凝泵在进出口阀门关闭状态下运行。
•本系统设置一台全容量的轴封冷却器、一台全容量的疏水冷却器和四台全容量表面式低压加热器。
轴封冷却器、疏水冷却器设有单独的100%容量的电动旁路；5、6号低压加热器为卧式、双流程型式，两台低加共同采用电动隔离阀的大旁路系统，以减少除氧器过负荷运行的可能性；7、8号低压加热器采用独立式单壳体结构，置于凝汽器接颈部位与凝汽器成为一体，并与疏水冷却器共同采用电动阀旁路系统。
