第一章 装配基础知识

1、什么叫装配？

答：按照规定的技术要求，将若干个零件组装成部件或将若干个零件和部件组装成产品的过程，称作装配。更明确地说：把已经加工好，并经检验合格的单个零件，通过各种形式，依次将零部件联接或固在一起，使之成为部件或产品的过程叫装配。

2、装配工作的重要性有哪些？

答：装配工作的重要性有如下几点：

（1）只有通过装配才能使若干个零件组合成一台完整的产品。

（2）产品质量和使用性能与装配质量有着密切的关系，即装配工作

的好坏，对整个产品的质量起着决定性的作用。

（3）有些零件精度并不很高，但经过仔细修配和精心调整后，仍能

装出性能良好的产品。

3、产品有哪些装配工艺过程？其主要内容是什么？

答：装配的工艺过程由以下四部分组成：

（1）装配前的准备工作

 研究和熟悉产品装配图及有关的技术资料，了解产品的结构，

各零件的作用，相互关系及联接方法。

 确定装配方法。

 确定装配顺序。

 清理装配时所需的工具、量具和辅具

 对照装配图清点零件、外购件、标准件等。

 对装配零件进行清理和清洗。

 对某些零件还需进行装配前的钳加工（如：刮削、修配、平衡试验、配钻、铰孔等）。

（2）装配工作

 部件装配——把零件装配成部件的过程叫部件装配。

 总装配——把零件和部件装配成最终产品的过程叫总装配。

（3）调整、精度检验

 调整工作就是调节零件或机构的相互位置，配合间隙，结合松紧等，目的是使机构或机器工作协调（如轴承间隙、镶条位置、齿轮轴向位置的调整等）。

 精度检验就是用量具或量仪对产品的工作精度、几何精度进行检验，直至达到技术要求为止。

（4）喷漆、涂油、装箱

喷漆是为了防止不加工面锈蚀和使产品外表美观。

涂油是使产品工作表面和零件的已加工表面不生锈。

4、什么是装配工艺规程？

答：规定产品或零部件装配工艺过程和操作方法等的工艺文件，称装配工艺规程。

5、执行工艺规程有哪些作用？

答：（1）执行工艺规程能使生产有条理地进行。

（2）执行工艺规程能合理使用劳动力和工艺设备、降低成本。

（3）执行工艺规程能提高产品质量和劳动生产率。 6、装配工艺规程是如何编制的？

答：装配工艺规程通常是按工序和工步的顺序编制的。

7、装配时零件联接的种类有哪些？

答：按照部件或零件联接方式的不同，可分为固定联接与活动联接

两种。

8、装配前，清理和清洗零件的意义是什么？

答：在装配过程中，必须保证没有杂质留在零件或部件中，否则，

就会迅速磨损机器的磨擦表面，严重的会使机器在很短的时间

内损坏。由此可见，零件在装配前的清理和清洗工作对提高产

品质量，延长其使用寿命有着重要的意义。特别是对于轴承精

密配合件，液压元件，密封件以及有特殊清洗要求的零件等很

重要。

9、装配时，对零件的清理和清洗内容有哪些？

答：（1）装配前，清除零件上的残存物，如型砂、铁锈、切屑、油

污及其他污物。

（2）装配后，清除在装配时产生的金属切屑，如配钻孔、铰孔、

攻螺纹等加工的残存切屑。

（3）部件或机器试车后，洗去由磨擦而产生的金属微粒及其他

污物。

10、装配时，对零件的清理和清洗方法有哪些？

答：（1）清除非加工表面的型砂、毛刺可用錾子、钢丝刷。

（2）清除铁锈可用旧锉刀、刮刀和砂布。

（3）有些零件清理后还须涂漆，如箱体内部、手轮、带轮的中间部

分。

（4）单件和小批量生产中，零件可在洗涤槽内用抹布擦洗或进行冲

洗。

（5）成批或大批量生产中，常用洗涤槽清洗零件，如用固定式喷嘴来喷洗成批小型零件，利用超声波来清洗精度要求较高的零件，如精密传动的零件，微型轴承、精密轴承等。

11、哪些零件需进行密封性试验？

答：凡要求不发生漏油，漏水和漏气的零件或部件在装配前都需做密封性试验，如各种阀类、泵体、气缸套、气阀、油缸、某些液压件等。

12、装配工艺规程必须具备哪些内容？

答：装配工艺规程是装配工作的指导性文件，是工人进行装配工作的依据，它必须具备下列内容：

（1）规定所有的零件和部件的装配顺序。

（2）对所有的装配单元和零件规定出既保证装配精度，又是生产率

最高和最经济的装配方法。

（3）划分工序，决定工序内容。

（4）决定必需的工人等级和工时定额。

（5）选择完成装配工作所必需的工夹具及装配用的设备。

（6）确定验收方法和装配技术条件。

第二章 固定联接的装配

1、何谓可拆固定联接？

答：装配时，将两个或两个以上的零件用一种形式联接在一起，并且各个零件不能作相对运动和移动，而又可拆卸的，这种联接称可拆固定联接（如螺纹联接，键联接，键联接、销联接，锥形联接和过盈联接等）。

2、螺纹联接有哪些优点？

答：螺纹联接是一种可拆的固定联接，它具有如下优点：

（1）结构简单。

（2）联接可靠。

（3）装拆方便，迅速。

（4）装拆时不易损坏机件。

3、螺纹联接常用哪些防松装置？它们的基本原理是什么？各有哪些特点？应用何种场合？

螺纹联接防松原理、种类、特点及应用场合

序号 防松

原理 种类 特 点 应 用 场 合

1

附

加

摩

擦

力

锁紧

螺母 1、使用两只螺母，结构尺寸和重

量增加

2、多用螺母，不甚经济

3、锁紧可靠 一般用于低速重载或较平稳的场合

弹簧

垫圈 1、结构简单

2、易刮伤螺母和被联接件表面

3、弹力不均，螺母可能偏斜 应用较普遍

序号 防松

原理 种类 特 点 应 用 场 合

2 机

械

防

松 开口销 1、防松可靠

2、螺杆上销孔位置不易与螺母最佳锁紧位置的槽吻合 用于变载或振动较好的场合

止动

垫圈 1、防松可靠

2、制造麻烦

3、多次拆卸易损坏 用于联接部分可容纳弯耳的场合

串联

钢丝 1、钢丝相互牵制，防松可靠

2、串联钢丝麻烦，若串联方向不正确，不能达到防松的目的 适用于布置较紧凑的成组螺纹联接

钢丝卡紧 法 1、防松可靠

2、装拆方便

3、防松力不大 适用于各种沉头螺钉

点铆法 1、防松可靠，操作简单

2、拆装后联接零件不能再用 适用于各种特殊需要的联接

3 粘

接

防

松 厌氧性

粘合剂 1、粘接牢固

2、粘接后不易拆卸 适用于各种机械修理场合，效果良好 4、螺纹的种类有哪些？

答：螺纹的种类有：普通螺纹、管螺纹、圆弧螺纹、米制锥螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹。

5、螺母和螺钉的装配技术要点有哪些？

答：螺母和螺钉的装配技术要点有如下几点；

（1）螺钉或螺母与工件贴合的表面要光洁、平整。

（2）要保持螺钉或螺母与接触表面的清洁。

（3）螺孔内的脏物应清理干净。

（4）成组的螺母在拧紧时要按一定顺序进行。

（5）拧紧成组螺母时要做到分次逐步拧紧。（一般不少于三次）。

（6）必须按一定的拧紧力矩拧紧。

（7）凡有振动或受冲击力的螺纹联接，都必须采用防松装置。

6、什么是键联结？

答：就是用键将轴和轴上零件联接在一起，用以传递扭矩的一种联接方法称键联结。

7、键联结所用键的种类有哪些？各有何特点及应用场合？

键的总类、特点及应用场合

序号 种类 联接特点 应用场合

1

松键 普

通

平

键 靠侧面传递转矩，对中性良好，但不能传递轴向力 主要用在轴上固定齿轮、带轮、链轮、凸轮和飞轮等旋转零件

半

圆

键 靠侧面传递较小的转矩，对中性好，半圆面能围绕圆心作自适性调节，不能承受轴向力 主要用于载荷较小的锥面联结或作为辅助的联结装置。如：汽车、拖拉机和机床等应用较多

导

向

键 除具有普通平键特点外，还可以起导向作用 一般用于轴与轮毂需作相对轴向滑动处

2

紧键 靠上、下面传递转矩，键本身有1：100的斜度，能承受单向轴向力，但对中性差 一般用于需承受单方向的轴向力及对中性要求不严格的联接处

3

花

键 矩形 接触面大，轴的强度高，传递转矩大，对中性及导向性好，但成本高 一般用于需对中性好、强度高、传递转矩大的场合。如汽车和拖拉机以及切削力较大的机床传动轴等 渐开

线形

三角形

8、松键联结的装配要点有哪些？

答：松键联结的装配要点有如下几点：

（1）装配前要清理键和键槽的锐边，毛刺以防装配时造成过大的过

盈。

（2）对重要的键联结，装配前应检查键的直线度误差，键槽对称误

差度和倾斜度误差。

（3）用键头与轴槽试配松紧，应能使键紧紧地嵌在轴槽中。

合集下载

arm汇编与逆向工程 蓝狐卷 基础知识

arm汇编与逆向工程 蓝狐卷 基础知识

arm汇编与逆向工程 蓝狐卷 基础知识

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！

Download tips: This document is carefully compiled by this editor. I hope

that after you download it, it can help you solve practical problems. The

document can be customized and modified after downloading, please adjust

and use it according to actual needs, thank you! In addition, this shop provides

you with various types of practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles, topic

composition, work summary, word parsing, copy excerpts, other materials and

so on, want to know different data formats and writing methods, please pay

attention!

当然，请看下面的文章示例：

紧固件基础知识

紧固件基础知识

紧固件知识汇编

中和职中 税先德

1、了解紧固件的定义。

紧固件是将二个或二个以上零件(或构件)紧固连接成为一件整体时所采用的一类机械零件的总称。

紧固件的特点是品种规格繁多，性能用途各异，而且标准化、系列化、通用化程度极高，因此也有人把已有国家标准的一类紧固件称为标准紧固件，或简称为标准件。

2、紧固件的分类

紧固件通常被分为螺栓、螺柱、螺钉、螺母、自攻螺钉、木螺钉、垫圈、挡圈、销、铆钉、组合件和连接副、焊钉等12大类，

螺栓：由头部和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件,通常与螺母或螺孔配合,用于连接两个带有通孔或螺孔的物件；

螺柱：没有头部的，仅有两端均有外螺纹的一类紧固件；

螺钉：也是由头部和螺杆两部分构成的一类紧固件，通常分为：机械螺钉、紧定螺钉、特殊用途螺钉；

螺母：带有内螺纹孔，形状一般为扁六角柱形或圆柱形，配合螺柱、螺栓用于连接两个物件，使之成为一个整体。

自攻螺钉：这种螺钉具有较高的硬度，可以直接旋入构件。

销：主要供零件定位、零件连接、固定零件、传递动力之用。

垫圈：分：扁圆环形、弹性垫圈

挡圈：供装在机器、设备的轴槽或孔槽中，使两个零件不会轴向移动；

铆钉：由头部和钉杆两部分构成的一类紧固件；

3、紧固件的行业标准

紧固件标准（DIN德标,GB国标，ASME/IFI/ANSI美标,Q汽标，PEM标准，JB标准机械部，EN欧标，ISO国际标准，JIS日标，HG化工标准，NFE法标，UNI意大利标准，BS英标，其他常用标准

4、螺纹的定义

螺纹是在圆柱或圆锥母体外表面或内表面的截面上制出的螺旋线形的、具有特定截面的连续凸起部分。

5、螺纹的种类，代号，以及各类螺纹的用途。

螺纹按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。

螺纹分布在母体外表面的叫外螺纹，在母体内表面的叫内螺纹。 三角形螺纹主要用于联接，矩形、梯形和锯齿形螺纹主要用于传动。

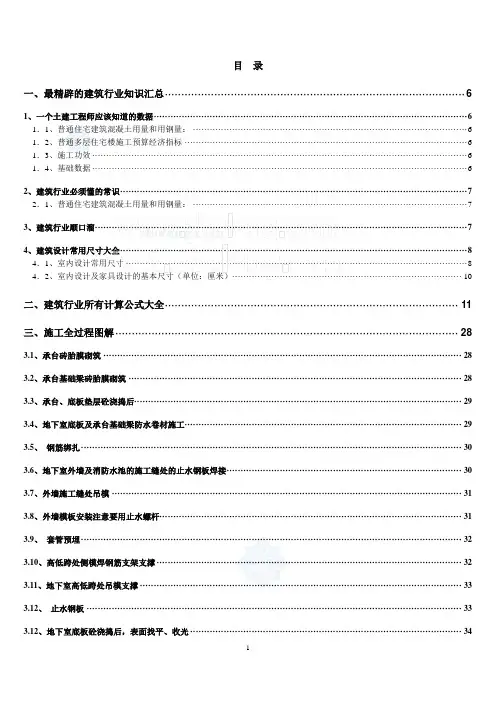

工程造价基础知识大全汇编(图文)

工程造价基础知识大全汇编(图文)

1 目 录

一、最精辟的建筑行业知识汇总 ··························································································· 6

1、一个土建工程师应该知道的数据 ················································································································ 6

1．1、普通住宅建筑混凝土用量和用钢量： ·································································································· 6

1．2、普通多层住宅楼施工预算经济指标 ····································································································· 6

1．3、施工功效 ······································································································································ 6

1．4、基础数据 ······································································································································ 6

2、建筑行业必须懂的常识 ···························································································································· 7

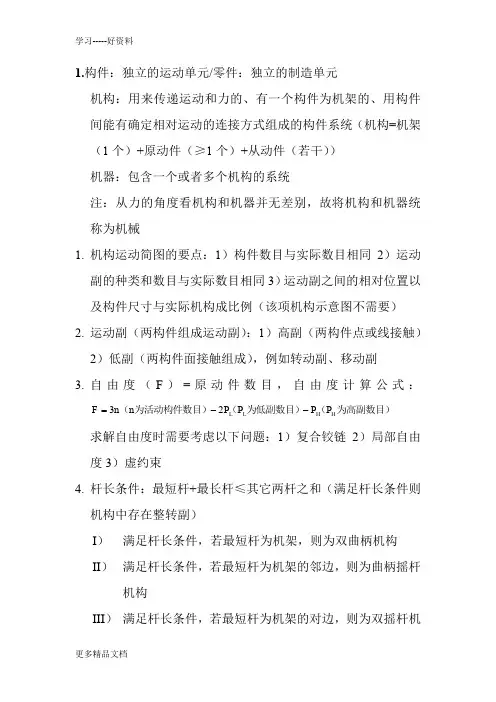

机械设计基础知识点总结汇编
