(完整版)公称管件尺寸和公称外径对照表
(完整版) 公称管件尺寸和公称外径对照表
本文档旨在提供一个完整版的公称管件尺寸和公称外径对照表，以帮助读者更好地理解和应用公称尺寸标准。
1. 引言
公称管件尺寸和公称外径是在管道和管件行业中常用的标准，
用于描述管件的尺寸和外径。
通过准确了解公称尺寸和公称外径的
对照关系，可以更好地选择和匹配合适的管件，确保管道系统的稳
定和安全运行。
2. 公称管件尺寸对照表
以下是一个公称管件尺寸对照表的示例，供读者参考。
请注意，具体的尺寸标准可能因地区和行业而有所不同，因此在应用时应谨
慎核实。
3. 结论
通过本文档提供的公称管件尺寸和公称外径对照表，读者可以更好地理解和应用管件尺寸标准。
然而，需要注意的是，具体的尺寸标准可能因地区和行业而有所不同，因此在使用时应核实相关规范和标准要求。
注意：本文档中所提及的内容仅供参考，具体的尺寸标准应以可靠的来源和权威的规范为准。
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
. 管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
表3 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，。

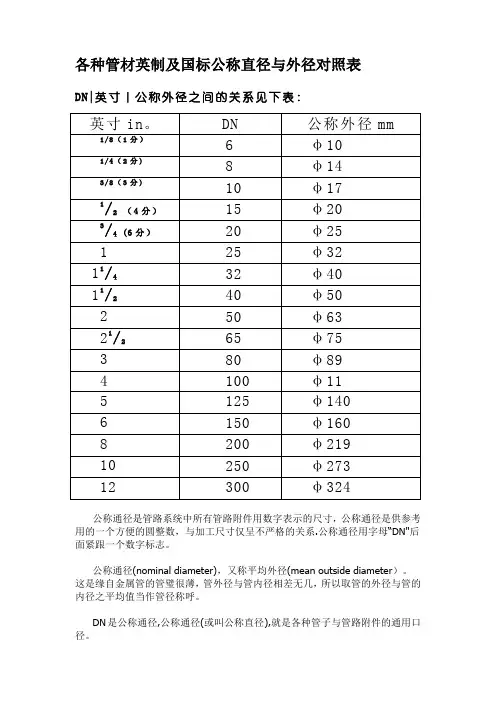

各种管材英制及国标公称直径与外径对照表
DN|英寸｜公称外径之间的关系见下表：
用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter），又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径（或叫公称直径)，就是各种管子与管路附件的通用口径.
其公称直径不是外径,也不是内径,而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示.管路附件也用公称直径表示，意义同有缝管。
各种管材英制及国标公称直径与外径对照表
DN|英寸｜公称外径之间的关系见下表:
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系.公称通径用字母“DN"后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter）。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
其公称直径不是外径,也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径,其内径数值随厚度不同而不同。
公称直径可用公制mm表示,也可用英制in表示。
管路附件也用公称直径表示，。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等公称直径是为了使管道、管件和阀门之间具有互换性而规定的一种通用直径，用符号DN表示，单位是mm。
公称直径在我国曾用符号D。
表示，国际通用DN 表示，符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DNl25。
公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。
各种管材，公称直径既不等于其实际内径，也不等于其实际外径，只是个名义直径。
但无论管材的实际内径和外径的数值是多少，只要其公称直径相同，就可用相同公称直径的管件相连接，具有通用性和互换性。
你要计算理论重量就要查找相关的手册和资料，如答案后附表格就有理重量/单位长度。
一般来说,管子的直径可分为外径,内径,公称直径.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm 的无缝钢管,壁厚为5mm,用D108*5表示.镀锌钢管采用DN表示.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.大外径系列:(DN---公称直径. Φ---外径).DN15---Φ22mm.DN20---Φ27mm.DM25---Φ34mm.DN32---Φ42mm.DN40---Φ48mm.DN50---Φ60mm.DN65---Φ76(73)mm.DN80---Φ89mm.DN100---Φ114mm.DN125---Φ140mm.DN150---Φ168mm.DN200---Φ219mm.DN250---Φ273mm.DN300---Φ324mm.DN350---Φ360mm.DN400---Φ406mm.DN450---Φ457mm.DN500---Φ508mm.DN600---Φ610mm.小外径系列:DN15---Φ18mm.DN20---Φ25mm.DN25---Φ32mm.DN32---Φ38mm.DN40---Φ45mm.DN50---Φ57mm.DN65---Φ73mm.DN80---Φ89mm.DN100---Φ108mm.DN125---Φ133mm.DN150---Φ159mm.DN200---Φ219mm.DN250---Φ273mm.DN300---Φ325mm.DN350---Φ377mm.DN400---Φ426mm.DN450---Φ480mm.DN500---Φ530mm.DN600---Φ630mm.一般标准钢管都可从材料表中查得每米重量.要是非标准钢管可通过量得实际尺寸来计算其重量. 重量=(外径-壁厚)*壁厚*π*长度*7.85重量单位---吨.其于单位---米。
