水暖管件分类和规格尺寸(汇编)

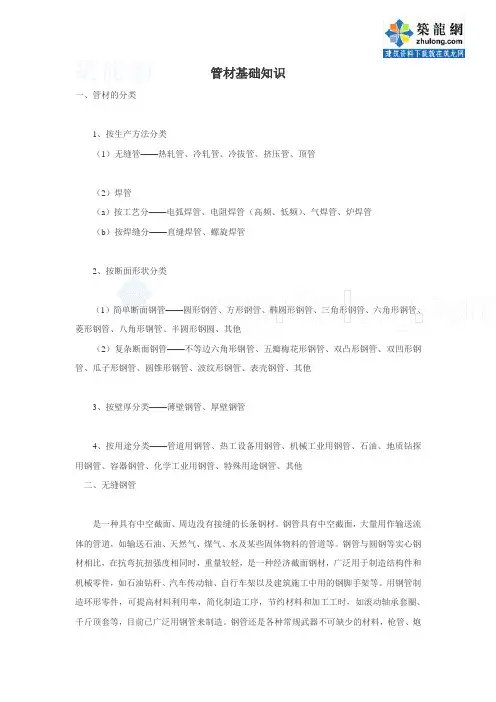

管材基础知识一、管材的分类1、按生产方法分类（1）无缝管——热轧管、冷轧管、冷拔管、挤压管、顶管（2）焊管（a）按工艺分——电弧焊管、电阻焊管（高频、低频）、气焊管、炉焊管（b）按焊缝分——直缝焊管、螺旋焊管2、按断面形状分类（1）简单断面钢管——圆形钢管、方形钢管、椭圆形钢管、三角形钢管、六角形钢管、菱形钢管、八角形钢管、半圆形钢圆、其他（2）复杂断面钢管——不等边六角形钢管、五瓣梅花形钢管、双凸形钢管、双凹形钢管、瓜子形钢管、圆锥形钢管、波纹形钢管、表壳钢管、其他3、按壁厚分类——薄壁钢管、厚壁钢管4、按用途分类——管道用钢管、热工设备用钢管、机械工业用钢管、石油、地质钻探用钢管、容器钢管、化学工业用钢管、特殊用途钢管、其他二、无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。

钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。

钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等。

用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，如滚动轴承套圈、千斤顶套等，目前已广泛用钢管来制造。

钢管还是各种常规武器不可缺少的材料，枪管、炮筒等都要钢管来制造。

钢管按横截面积形状的不同可分为圆管和异型管。

由于在周长相等的条件下，圆面积最大，用圆形管可以输送更多的流体。

此外，圆环截面在承受内部或外部径向压力时，受力较均匀，因此，绝大多数钢管是圆管。

但是，圆管也有一定的局限性，如在受平面弯曲的条件下，圆管就不如方、矩形管抗弯强度大，一些农机具骨架、钢木家具等就常用方、矩形管。

根据不同用途还需有其他截面形状的异型钢管。

1.）是用于一般结构和机械结构的无缝钢管。

2.流体输送用无缝钢管（GB/T8163-1999）是用于输送水、油、气等流体的一般无缝钢管。

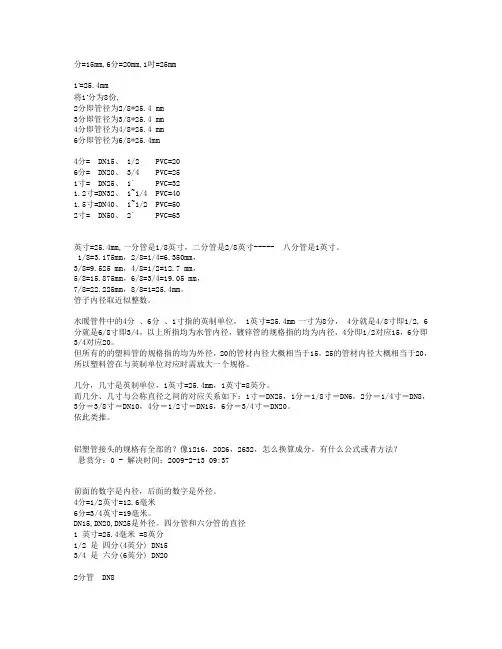

分=15mm,6分=20mm,1吋=25mm1’=25.4mm将1’分为8份,2分即管径为2/8*25.4 mm3分即管径为3/8*25.4 mm4分即管径为4/8*25.4 mm6分即管径为6/8*25.4mm4分= DN15、 1/2 PVC=206分= DN20、 3/4 PVC=251寸= DN25、 1` PVC=321.2寸=DN32、 1~1/4 PVC=401.5寸=DN40、 1~1/2 PVC=502寸= DN50、 2` PVC=63英寸=25.4mm,一分管是1/8英寸，二分管是2/8英寸----- 八分管是1英寸。

1/8=3.175mm，2/8=1/4=6.350mm，3/8=9.525 mm，4/8=1/2=12.7 mm，5/8=15.875mm，6/8=3/4=19.05 mm，7/8=22.225mm，8/8=1=25.4mm。

管子内径取近似整数。

水暖管件中的4分、6分、1寸指的英制单位， 1英寸=25.4mm 一寸为8分， 4分就是4/8寸即1/2, 6分就是6/8寸即3/4，以上所指均为水管内径，镀锌管的规格指的均为内径，4分即1/2对应15，6分即3/4对应20。

但所有的的塑料管的规格指的均为外径，20的管材内径大概相当于15，25的管材内径大概相当于20，所以塑料管在与英制单位对应时需放大一个规格。

几分，几寸是英制单位，1英寸=25.4mm，1英寸=8英分。

而几分、几寸与公称直径之间的对应关系如下：1寸＝DN25，1分＝1/8寸＝DN6，2分＝1/4寸＝DN8，3分＝3/8寸＝DN10，4分＝1/2寸＝DN15，6分＝3/4寸＝DN20。

依此类推。

铝塑管接头的规格有全部的？像1216，2026，2632，怎么换算成分，有什么公式或者方法？悬赏分：0 - 解决时间：2009-2-13 09:37前面的数字是内径，后面的数字是外径。

4分=1/2英寸=12.6毫米6分=3/4英寸=19毫米。

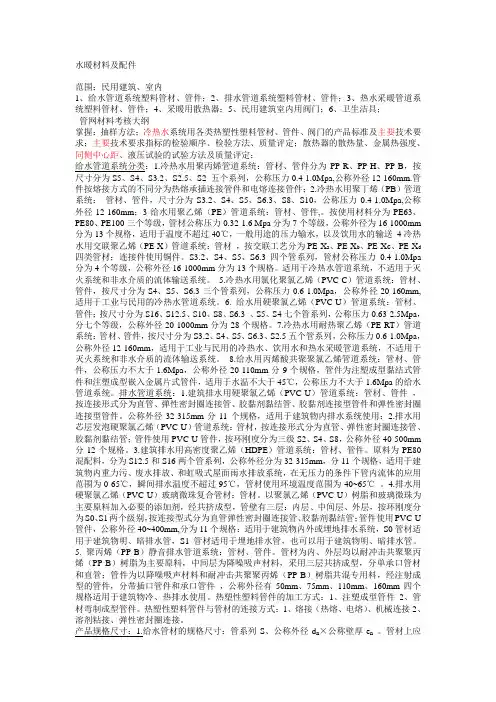

水暖材料及配件范围：民用建筑、室内1、给水管道系统塑料管材、管件；2、排水管道系统塑料管材、管件；3、热水采暖管道系统塑料管材、管件；4、采暖用散热器；5、民用建筑室内用阀门；6、卫生洁具；管网材料考核大纲掌握：抽样方法；冷热水系统用各类热塑性塑料管材、管件、阀门的产品标准及主要技术要求；主要技术要求指标的检验顺序、检验方法、质量评定；散热器的散热量、金属热强度、同侧中心距、液压试验的试验方法及质量评定；给水管道系统分类：1.冷热水用聚丙烯管道系统：管材、管件分为PP-R、PP-H、PP-B，按尺寸分为S5、S4、S3.2、S2.5、S2 五个系列，公称压力0.4-1.0Mpa,公称外径12-160mm.管件按熔接方式的不同分为热熔承插连接管件和电熔连接管件；2.冷热水用聚丁烯（PB）管道系统：管材、管件，尺寸分为S3.2、S4、S5、S6.3、S8、S10，公称压力0.4-1.0Mpa,公称外径12-160mm；3给水用聚乙烯（PE）管道系统：管材、管件,。

按使用材料分为PE63、PE80、PE100三个等级，管材公称压力0.32-1.6 Mpa分为7个等级，公称外径为16-1000mm 分为13个规格，适用于温度不超过40℃，一般用途的压力输水，以及饮用水的输送4冷热水用交联聚乙烯（PE-X）管道系统：管材，按交联工艺分为PE-X a、PE-X b、PE-Xc、PE-X d 四类管材；连接件使用铜件。

S3.2、S4、S5、S6.3四个管系列，管材公称压力0.4-1.0Mpa 分为4个等级，公称外径16-1000mm分为13个规格。

适用于冷热水管道系统，不适用于灭火系统和非水介质的流体输送系统。

5.冷热水用氯化聚氯乙烯（PVC-C）管道系统：管材、管件，按尺寸分为S4、S5、S6.3三个管系列，公称压力0.6-1.0Mpa，公称外径20-160mm,适用于工业与民用的冷热水管道系统。

6. 给水用硬聚氯乙烯（PVC-U）管道系统：管材、管件；按尺寸分为S16、S12.5、S10、S8、S6.3 、S5、S4七个管系列，公称压力0.63-2.5Mpa，分七个等级，公称外径20-1000mm分为28个规格。

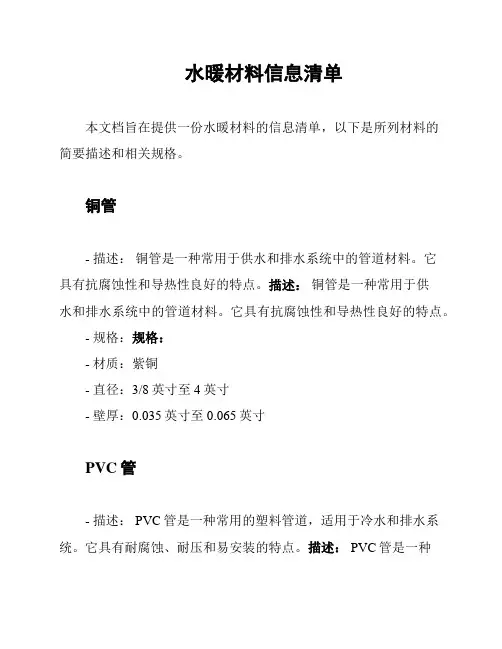

水暖材料信息清单本文档旨在提供一份水暖材料的信息清单，以下是所列材料的简要描述和相关规格。

铜管- 描述：铜管是一种常用于供水和排水系统中的管道材料。

它具有抗腐蚀性和导热性良好的特点。

描述：铜管是一种常用于供水和排水系统中的管道材料。

它具有抗腐蚀性和导热性良好的特点。

- 规格：规格：- 材质：紫铜- 直径：3/8英寸至4英寸- 壁厚：0.035英寸至0.065英寸PVC管- 描述： PVC管是一种常用的塑料管道，适用于冷水和排水系统。

它具有耐腐蚀、耐压和易安装的特点。

描述： PVC管是一种常用的塑料管道，适用于冷水和排水系统。

它具有耐腐蚀、耐压和易安装的特点。

- 规格：规格：- 材质：聚氯乙烯（PVC）- 直径：1/2英寸至6英寸- 壁厚：0.062英寸至0.375英寸不锈钢管- 描述：不锈钢管是一种耐腐蚀的管道材料，适用于供水、供暖和燃气系统。

它具有高温和高压下的稳定性。

描述：不锈钢管是一种耐腐蚀的管道材料，适用于供水、供暖和燃气系统。

它具有高温和高压下的稳定性。

- 规格：规格：- 材质：不锈钢（304、316等）- 直径：1/4英寸至10英寸- 壁厚：0.035英寸至0.5英寸管件- 描述：管件是连接管道的部件，用于改变管道的方向、连接不同直径的管道或提供分支。

描述：管件是连接管道的部件，用于改变管道的方向、连接不同直径的管道或提供分支。

- 规格：规格：- 材质：铜、PVC、不锈钢等- 类型：弯头、三通、四通等- 尺寸：根据管道直径而定阀门- 描述：阀门用于控制管道中流体的流动和压力。

常见的阀门类型包括球阀、闸阀和蝶阀。

描述：阀门用于控制管道中流体的流动和压力。

常见的阀门类型包括球阀、闸阀和蝶阀。

- 规格：规格：- 材质：铜、不锈钢等- 类型：球阀、闸阀、蝶阀等- 尺寸：根据管道直径而定以上是一份水暖材料的信息清单，根据具体项目的需求，可选择适当的材料和规格。

1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）随着人们生活水平、环保意识的提高以及对健康的关注，在给排水领域掀起了一场建材行业的绿色革命。

据大量水质监测数据表明：采用冷镀锌钢管后，一般使用寿命不到5年就锈蚀，铁腥味严重。

居民纷纷向政府部门投诉，造成一种社会问题。

塑料管材与传统金属管道相比，具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、节约能源、节省金属、改善生活环境、使用寿命长、安装方便等特点，受到了管道工程界的青睐并占据了相当重要的位置，形成一种势不可当的发展趋势。

塑料管特点及应用﹝一﹞聚丙烯管（PPR）（1）在现在建筑安装工程中，采暖和给水用的大多是PPR管材（件）。

其优点是安装方便快捷、经济适用环保、重量轻、卫生无毒、耐热性好、耐腐蚀、保温性能好、寿命长等优点。

管径比公称直径大一号。

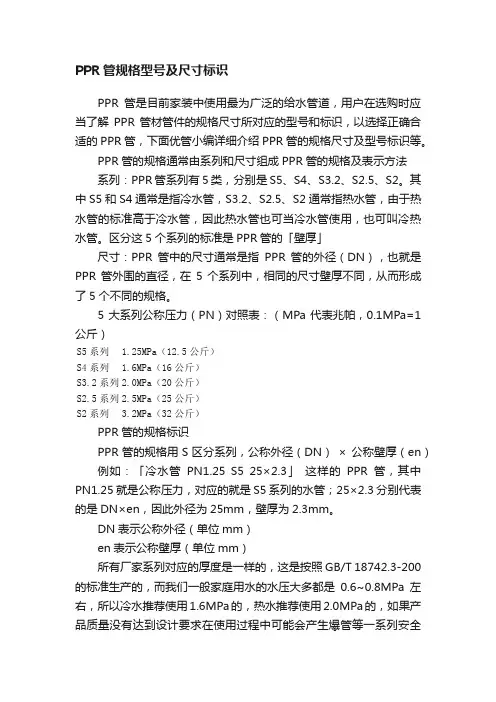

PPR管规格型号及尺寸标识PPR管是目前家装中使用最为广泛的给水管道，用户在选购时应当了解PPR管材管件的规格尺寸所对应的型号和标识，以选择正确合适的PPR管，下面优管小编详细介绍PPR管的规格尺寸及型号标识等。

PPR管的规格通常由系列和尺寸组成PPR管的规格及表示方法系列：PPR管系列有5类，分别是S5、S4、S3.2、S2.5、S2。

其中S5和S4通常是指冷水管，S3.2、S2.5、S2通常指热水管，由于热水管的标准高于冷水管，因此热水管也可当冷水管使用，也可叫冷热水管。

区分这5个系列的标准是PPR管的「壁厚」尺寸：PPR管中的尺寸通常是指PPR管的外径（DN），也就是PPR管外围的直径，在5个系列中，相同的尺寸壁厚不同，从而形成了5个不同的规格。

5大系列公称压力（PN）对照表：（MPa代表兆帕，0.1MPa=1公斤）S5系列 1.25MPa（12.5公斤）S4系列 1.6MPa（16公斤）S3.2系列2.0MPa（20公斤）S2.5系列2.5MPa（25公斤）S2系列 3.2MPa（32公斤）PPR管的规格标识PPR管的规格用S区分系列，公称外径（DN）× 公称壁厚（en）例如：「冷水管PN1.25 S5 25×2.3」这样的PPR管，其中PN1.25就是公称压力，对应的就是S5系列的水管；25×2.3分别代表的是DN×en，因此外径为25mm，壁厚为2.3mm。

DN表示公称外径（单位mm）en表示公称壁厚（单位mm）所有厂家系列对应的厚度是一样的，这是按照GB/T 18742.3-200的标准生产的，而我们一般家庭用水的水压大多都是0.6~0.8MPa左右，所以冷水推荐使用1.6MPa的，热水推荐使用2.0MPa的，如果产品质量没有达到设计要求在使用过程中可能会产生爆管等一系列安全隐患，所以用户选择是一定要认准产品的质量，并确认厂家的承诺和PICC产品责任险是否完善。

带大家认识水暖管件名称大全精编版水暖管件是建筑工程中必不可少的元件，在水管的接口部分使用管件进行连接，起到连接、转换、支撑、封闭和控制水流的作用。

下面，让我们一起认识水暖管件名称大全精编版。

一、弯头类1. 等角弯头：管道中弯曲90度。

2. 不等角弯头：管道中弯曲大于或小于90度。

3. 长径弯头：管道中曲率半径大于1.5倍管径的弯头。

4. 短径弯头：管道中曲率半径小于或等于1.5倍管径的弯头。

5. 弯头变径：管道中连接两个直径不同的管道。

二、三通类1. 等口三通：管道中流量相同的三通。

2. 不等口三通：管道中流量不相同的三通。

3. 异径三通：两个小口径的管道与一个大口径的管道相连接。

三、四通类1. 等口四通：每个口可与相邻口相连，流量相等，常用于水泵进出口。

2. 不等口四通：可以实现不同方向的接口。

四、法兰类1. 承插法兰：管道末端连接装置，可以通过插入和法兰连接固定于法兰上。

2. 翻边法兰：管道末端连接装置，可通过管端向外卷曲，使之钩在法兰上。

3. 焊接法兰：管道末端或法兰壳体插入相应管道，然后通过对两者进行焊接而固定。

五、套类1. 承插套：管道接头承插装置，一端可插入制造好的管径内。

2. 钩式套：管道接头钩式装置，两端可用于插入或连接管道。

3. 焊接套：在管子两端用管子材料做成的与之相同的套子，滑入管子内。

4. 螺纹套：管道连接套口具有防松螺纹设计，适用于高压水力、液气管路的连接。

六、封堵类1. 圆盖：用于暂时封堵水管道，可在管道间隙中安装。

2. 止回阀：一种控制流量方向的装置。

3. 盲板：水暖管道连接时，用于封住管道的一种板状物。

4. 封堵塞：在管道未封堵之前嵌入管道内，完成封堵管道的作用。

七、支架类1. 固定托架：用于固定水管道，使其不会因为重力而发生移动。

2. 悬吊托架：在室内或者室外的管道悬挂装置，可调整高度以适应管道的需求。

3. 支座：支撑水管道的一种装置，在构建支撑结构时固定支撑。

PPR管规格型号表示大全PPR管是一种新型的热熔管材料，由高分子聚丙烯共聚物制成，常用于建筑、给排水、暖通空调等领域。

PPR管具有独特的优点：高强度、抗磨损、耐腐蚀、不渗漏，管道口和管道本体均为同材质，且热胶接口结实牢固，安装使用方便。

PPR管规格型号较多，下面将详细介绍PPR管规格型号。

一、PPR管的直径PPR管的直径通常有20毫米、25毫米、32毫米、40毫米、50毫米等。

其中，一般使用最广泛的是20毫米的PPR管和25毫米的PPR管，用途范围广泛。

二、PPR管的壁厚PPR管的壁厚一般有2毫米、2.3毫米、2.8毫米、3.4毫米等。

在使用时，应根据实际需要进行选择。

一般情况下，PPR管的壁厚越大，其承压能力越强。

三、PPR管的耐压性能PPR管的耐压性能是指在一定条件下，管道对内部与外部压力的抵御能力。

PPR管的耐压性能高低与其材料质量和生产工艺密切相关。

一般来说，PPR管的耐压性能有1.25MPa、1.6MPa、2.0MPa等不同等级，用户应根据使用环境和需要进行选择。

四、PPR管的颜色PPR管在颜色上一般分为白、灰两种颜色。

为了区分PPR管的不同用途，一些制造商还会增加其他颜色，如绿色、红色、蓝色等。

五、PPR管的长度PPR管的长度一般有4米、6米、8米等不同长度。

在使用时，应根据实际需要进行选择。

六、PPR管的连接方式PPR管的连接方式有以下几种：1.热熔焊接连接：热熔焊接连接是PPR管安装中常见的连接方式。

其操作步骤为：首先将管道切割平整，并在两端均匀涂上热融胶，然后加热机头插入管道内，使管材加热，当管材以熔化状况出现时，取出加热机头，然后迅速将管道两端连接起来，等待冷却即可。

2.电熔焊接连接：电熔焊接连接是PPR管的一种连接方式。

其操作方法为：首先将管道切割平整，然后放入电熔管道之中，连接部位处放置特制电加热板，加热一定时间后，取出电加热板，使管道迅速插入。

3.机械式插口连接：机械式插口连接是PPR管连接方式之一，它使用拆开的扣爪套在管道上，使两个管子结合在一起。

PPR管规格型号尺寸表PPR管道是一种常用于建筑工程和给排水系统的管道材料，具有良好的耐热性和耐腐蚀性。

PPR管道种类繁多，各种规格和型号的管道都有自己的特点和用途。

以下是一份PPR管规格型号尺寸表，方便大家对不同型号尺寸的PPR管道有更清晰的了解。

PPR管规格型号尺寸表规格（mm）相关型号外径（mm）壁厚（mm）公称压力（Mpa）长度（m）20 PPR-20 20 2.8 1.25 425 PPR-25 25 3.5 1.25 432 PPR-32 32 4.4 1.25 440 PPR-40 40 5.5 1.25 450 PPR-50 50 6.9 1.25 463 PPR-63 63 8.6 1.25 475 PPR-75 75 10.3 1.25 490 PPR-90 90 12.3 1.25 4110 PPR-110110 15.1 1.25 4160 PPR-160160 21.9 1.25 4根据上表，我们可以看到不同规格的PPR管道的外径、壁厚、公称压力等参数。

选择合适的管道规格非常重要，不仅要考虑到管道的承载能力和耐压性，还要考虑到安装的具体需求和使用环境。

在选择PPR管道时，还要留意管道的连接方式，一般常用的连接方式包括热熔连接和机械连接。

合适的连接方式可以保证管道的连接牢固、密封性好，从而保证管道系统的正常运行。

因此，在选购PPR管道时，除了关注管道的规格型号和尺寸外，还应该考虑到管道的连接方式、质量以及供应商的信誉等因素。

通过合理的选择和正确的安装，PPR管道能够为建筑工程和给排水系统的运行提供可靠的支持。

水暖管材分类知识介绍【民祥建材网】资讯：众所周知，建材市场上的管材多种多样，简直让人挑的眼都花了，这些管材有不同的类别、不同的型号、不同的品牌，如果让一个一点都不了解水暖管材知识的人来挑，当真是无从下手，当然如今把管材分成不同的类别，那是因为不同类别的管材具有不同的特点，可以更加贴心消费者的需求，今天就来介绍一下水暖管材的类别介绍。

一、按用途分类——管道用钢管、热工设备用钢管、机械工业用钢管、石油、地质钻探用钢管、容器钢管、化学工业用钢管、特殊用途钢管、其他二、按生产方法分类1、无缝管——热轧管、冷轧管、冷拔管、挤压管、顶管2、焊管（a）按工艺分——电弧焊管、电阻焊管（高频、低频）、气焊管、炉焊管（b）按焊缝分——直缝焊管、螺旋焊管三、按断面形状分类1、简单断面钢管——圆形钢管、方形钢管、椭圆形钢管、三角形钢管、六角形钢管、菱形钢管、八角形钢管、半圆形钢圆、其他2、复杂断面钢管——不等边六角形钢管、五瓣梅花形钢管、双凸形钢管、双凹形钢管、瓜子形钢管、圆锥形钢管、波纹形钢管、表壳钢管、其他四、按壁厚分类——薄壁钢管、厚壁钢管五、按口径分类——大口径无缝钢管、小口径无缝钢管曾经，我们眼中有拥抱春天的狂欢，有舞台下观众热烈的掌声，有扩写着唯美浪漫的文字。

如今，半生已过，我们平凡的如同一杯开水，不再急着添加色料，不再忙着战胜别人，而是默默沉淀，如一波波暗流涌动的潮水，低调地奔腾着。

来日方长，其实并不长，该拼搏就拼搏，该开心就开心，生命哪有时间留给悲伤啊！你该有的是非成败，别人也曾有过，你该有的辛酸苦辣，谁也不会缺席。

不管怎样，我们总要演好人生这场大戏，直至生命落幕。

不谈亏欠，不负遇见。

回首一片风雨飘摇，时光的胶卷里，有我们沉默的黑与白，也有我们舒展的大森林，在那里，回放着我们骄傲的荒唐事，也切磋着每一天的下酒菜。

半生已过，见过了天地辽阔，我依旧会翻山越岭，看自己想看的风景，见自己想见的人。

或许，一个转身，又是遗憾。

水暖管件分类和规格尺寸管件又称管子零件，是在管路中起连接作用的一类附件，管件的品种繁多，螺纹连接的可锻铸铁管件应用比较多。

这类管件在水、气管路中使用很广。

1、外接头外接头又称内螺丝、外接管、束结、管接头、套筒、管子箍等，它的两端均是内螺纹，有通丝的和不通丝的两种。

通丝外接头两端螺纹为圆柱管螺纹，螺纹在中间相连，不通丝外接头两端螺纹是圆锥管螺纹，螺纹在中间不相连。

适用于连接公称通径相同的管子或带外螺纹的管件和阀门（其规格见表1）。

2、异径外接头异径外接头又称异径束结、异径管子箍、异径内螺丝、大小头等。

它的两端制有内螺纹，因公称通径不同，用来连接通径不同的两根管子或带外螺纹的管件、阀件（其规格见表2）。

外接头异径外接头3、活接头活接头又称活螺丝、活螺帽、由任、连接螺帽，它由螺母、内螺纹接头、内外螺纹接头组成。

用来连接两很通径相同的管子。

使用时，应衬以2毫米厚的橡胶平板垫圈或橡胶石棉板垫圈。

活接头密封性好，装拆也方便（其规格见表1）。

4、六角内接头六角内接头又称外丝箍、内接头、内接管、六角外螺丝等，它的两瑞都是外螺纹，用于连接公称通径相同的、带内螺纹的管件或阀门（其规格见表1）。

活接头六角内接头5、90°弯头90°弯头又称弯头、爱而弯，它是用来连接公称通径相同的管子或带外螺纹的管件、阀门，用在管道转弯处，可使管路作90°转弯（其规格见表1）。

6、45°弯头45°弯头又称直弯、直冲、半弯，它是用来连接公称通径相同的管子或带外螺纹的管件、阀门，使管路作45°转弯（其规格见表1）。

90°弯头45°弯头7、异径弯头又称90°异径弯头、大小弯头、大小弯、大小安，它可连接公称直径不同的管子或外螺纹的管件、阀门（其规格见表2）。

8、月弯又称月肘、肘弯、90°肘弯，用于弯度较大的管路上。

外月弯要与外接头配合使用（其规格见表1）。

水暖材料及配件范围：民用建筑、室内1、给水管道系统塑料管材、管件；2、排水管道系统塑料管材、管件；3、热水采暖管道系统塑料管材、管件；4、采暖用散热器；5、民用建筑室内用阀门；6、卫生洁具；管网材料考核大纲掌握：抽样方法；冷热水系统用各类热塑性塑料管材、管件、阀门的产品标准及主要技术要求；主要技术要求指标的检验顺序、检验方法、质量评定；散热器的散热量、金属热强度、同侧中心距、液压试验的试验方法及质量评定；给水管道系统分类：1.冷热水用聚丙烯管道系统：管材、管件分为PP-R、PP-H、PP-B，按尺寸分为S5、S4、S3.2、S2.5、S2 五个系列，公称压力0.4-1.0Mpa,公称外径12-160mm.管件按熔接方式的不同分为热熔承插连接管件和电熔连接管件；2.冷热水用聚丁烯（PB）管道系统：管材、管件，尺寸分为S3.2、S4、S5、S6.3、S8、S10，公称压力0.4-1.0Mpa,公称外径12-160mm；3给水用聚乙烯（PE）管道系统：管材、管件,。

按使用材料分为PE63、PE80、PE100三个等级，管材公称压力0.32-1.6 Mpa分为7个等级，公称外径为16-1000mm 分为13个规格，适用于温度不超过40℃，一般用途的压力输水，以及饮用水的输送4冷热水用交联聚乙烯（PE-X）管道系统：管材，按交联工艺分为PE-X a、PE-X b、PE-Xc、PE-X d 四类管材；连接件使用铜件。

S3.2、S4、S5、S6.3四个管系列，管材公称压力0.4-1.0Mpa 分为4个等级，公称外径16-1000mm分为13个规格。

适用于冷热水管道系统，不适用于灭火系统和非水介质的流体输送系统。

5.冷热水用氯化聚氯乙烯（PVC-C）管道系统：管材、管件，按尺寸分为S4、S5、S6.3三个管系列，公称压力0.6-1.0Mpa，公称外径20-160mm,适用于工业与民用的冷热水管道系统。

6. 给水用硬聚氯乙烯（PVC-U）管道系统：管材、管件；按尺寸分为S16、S12.5、S10、S8、S6.3 、S5、S4七个管系列，公称压力0.63-2.5Mpa，分七个等级，公称外径20-1000mm分为28个规格。

水暖气工程管道的分类与分级体、液体或带固体颗粒的流体的装置。

管道工程是一项应用非常广泛的施工技术，在建设项目中占有重要的地位，管道的种类很多，主要以输送流体介质为主要目的。

例如我们日常生活离不开的给排水、采暖用的热水或蒸汽、燃气等。

管道一般的分类有几种不同的方式，常用的分类方式有按工作压力，操作温度、输送的介质等进行分类，常用的分类方法如下：（一）、管道的分类与分级1、管道分类表1-1-1 按照介质的压力进行分类：分类名称设计压力P （Mpa）1、真空管道P ＜02、低压管道0 ＜P 1.6 3、中压管道1.6 ＜P 10.0 4、高压管道10.0 ＜P 42.0管道在介质压力的作用下，必须满足具有足够的机械强度和密封性能。

管网所使用的管道和管道附件以及连接的方式都必须在介质压力的作用下安全可靠且严密不漏。

施工单位必须严格按照设计图纸的要求合理施工，不能随意改变施工图纸对管道材质的设计要求，同时也不能修改施工图纸规定的连接方法和密封材料。

表1-1-2 按照介质的温度进行分类：分类名称介质温度T （℃）1、低温管道T ＜-40 ℃2、常压管道-40 ℃＜T ＜120 ℃3、中温管道121 ℃＜T ＜450 ℃4、高温管道450 ℃＜T管道在介质温度的作用下应该具有稳定可靠的耐热性，对于同时承受介质温度和压力的管道应该在耐热和耐压两个方面满足管网运行的要求。

管道在介质温度和环境温度的相互作用下，将产生热变形，使管道承受热应力的作用。

所以输送热介质的管道应设有温度补偿器，以便减少管道的应力。

在安装工程中常用的采暖管道属于此类。

为了减少介质在输送过程中的温度损失，输送冷介质（如空调系统的冷媒管道）和热介质的管道，应按施工图纸的设计要求进行绝热保温施工。

2、管道的分级管道的分级是依据管网输送介质的最高操作压力和最高操作温度两个参数来决定管道的级别。

表1-1-3 管道的分级级别操作压力（Mpa）操作温度（℃）Ⅰ＞6.4＞450-140 ～- 45Ⅱ＞350 ～450 ＞-45～-30Ⅲ＞1.6 ～4＞200 ～350 ＞-30 ～-20Ⅳ1.6（二）、管道工程常用的材质、管件及连接方式1、管道的材质一般输送管网是由管道、管件、阀门、设备等组成。
