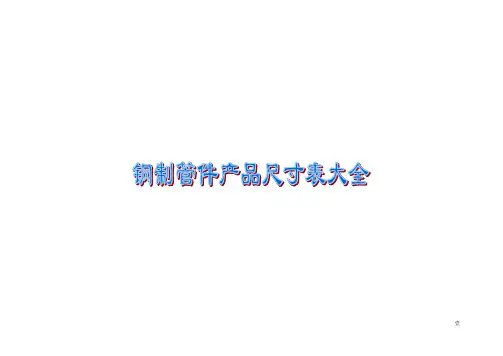

钢制管件(弯头、三通、异径管、管帽)尺寸表大全

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。

5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表三通理论重量表异径接头理论重量表1 对焊管件1.2 对焊90°短半径弯头 BW 90°S/R ELBOW以上数据由武汉斯意诚贸易有限公司提供！1.3 对焊等径三通 BW STRAIGHT TEE以上数据由武汉斯意诚贸易有限公司提供！1.4 对焊异径管 BW REDUCER以上数据由武汉斯意诚贸易有限公司提供！1.5 对焊管帽 BW CAP以上数据由武汉斯意诚贸易有限公司提供！1.6 翻边短节 LAP JOINT STUB EDN以上数据由武汉斯意诚贸易有限公司提供！2 承插焊和螺纹管件以上数据由武汉斯意诚贸易有限公司提供！2.2 承插焊45°弯头 SW 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！2.3 承插焊三通 SW TEE以上数据由武汉斯意诚贸易有限公司提供！2.4 承插焊四通 SW CROSS以上数据由武汉斯意诚贸易有限公司提供！2.5 承插焊双承口管箍 SW COUPLING以上数据由武汉斯意诚贸易有限公司提供！2.6 承插焊管帽 SW CAP以上数据由武汉斯意诚贸易有限公司提供！2.7 承插焊和螺纹活接头 SW & THD UNION以上数据由武汉斯意诚贸易有限公司提供！2.8 螺纹90°弯头 THD 90°ELBOW以上数据由武汉斯意诚贸易有限公司提供！2.9 螺纹45°弯头 THD 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！以上数据由武汉斯意诚贸易有限公司提供！2.11 螺纹双接口管箍 THD COUPLING以上数据由武汉斯意诚贸易有限公司提供！以上数据由武汉斯意诚贸易有限公司提供！2.13 螺纹管塞 SQUARE HEAD PLUG & HEX HEAD PLUG & ROUND HEAD BUSHING以上数据由武汉斯意诚贸易有限公司提供！2.14 螺纹接头 HEX HEAD BUSHING & FLUSH BUSHING以上数据由武汉斯意诚贸易有限公司提供！2.15 六角头双丝头 HEXAGONAL NIPPLE以上数据由武汉斯意诚贸易有限公司提供！2.16 螺纹短节 NIPPLE以上数据由武汉斯意诚贸易有限公司提供！2.17 缩径管 SWAGED NIPPLE以上数据由武汉斯意诚贸易有限公司提供！3 支管座以上数据由武汉斯意诚贸易有限公司提供！3.2 承插焊和螺纹支管座 OLET OF SW & THD以上数据由武汉斯意诚贸易有限公司提供！3.3 对焊斜支管座/弯头支管座 BW LATROLET & BW ELBOLET3.4 承插焊和螺纹斜支管座/弯头支管座 SW/THD LATROLET & ELBOLET以上数据由武汉斯意诚贸易有限公司提供！3.5薄壁支管座 SCH5S/10S PIPET以上数据由武汉斯意诚贸易有限公司提供！附录A钢管的壁厚和每米重量A1 碳钢,合金钢管的壁厚 (ASME B36.10M)以上数据由武汉斯意诚贸易有限公司提供！A2 碳钢,合金钢管的每米重量 (ASME B36.10M)以上数据由武汉斯意诚贸易有限公司提供！A3 不锈钢管的壁厚和每米重量(ASME B36.19M)以上数据由武汉斯意诚贸易有限公司提供！。

常用管件产品重量/体积表使用说明1本表的管件重量依据ASMEB16.9/ASMEB16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

290°弯头重量计算公式：W=9.685G10-6R(D2-d2)式中：W—90°弯头重量，kg；R—弯头的曲率半径（结构尺寸），mm；D—弯头外径，mm；d—弯头内径，mm。

弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。

[重点实用参考文档资料]45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3钢管重量计算公式：W=0.02466T(D-T)式中：W—钢管每米长度的重量，kg/m；T—钢管壁厚，mm；D—钢管外径，mm。

钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T式中：Q—估算的对焊管件重量，kg；W—表中同一公称通径已列出壁厚的产品重量，kg；t—估算的对焊管件的产品壁厚值，mm；T—表中同一公称通径已列出壁厚的产品壁厚值，mm。

5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

[重点实用参考文档资料]弯头理论重量表20XX年09月01日更新发布:[重点实用参考文档资料][重点实用参考文档资料][重点实用参考文档资料][重点实用参考文档资料][重点实用参考文档资料][重点实用参考文档资料][重点实用参考文档资料][重点实用参考文档资料]。

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。

5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表2012年09月01日更新发布:直径 壁厚(mm)mm33.544.555.566.578910111213 14 15 16 17 18 19 20 22 24 25 26 28 3018~220.06 0.07 0.07 0.09 0.10 - - - - - - - - - 说明:1、180°弯头按2倍计算,45°弯头按1/2计算;2、R=1.0DN 的弯头按2/3计算;3、表中未列出壁厚的重量,可取之相近的两个重量计算的平均值;4、90°弯头计算公式:0.0387*S(D-S)R/1000式中： S=壁厚（mm ）、D=外径（mm ）、R=弯曲半径（mm ）25 0.10 0.11 0.12 0.14 0.15 0.16 0.17 - - - - - - - 27 0.11 0.12 0.14 0.15 0.16 0.17 0.18 - - - - - - - 32 0.13 0.15 0.16 0.18 0.20 0.21 0.23 0.24 - - - - - - 34 0.14 0.15 0.18 0.20 0.21 0.23 0.25 0.26 - - - - - - 38 0.20 0.22 0.25 0.28 0.31 0.33 0.36 0.38 0.40 - - - - - 42 0.22 0.25 0.28 0.31 0.34 0.37 0.40 0.42 0.46 - - - - - 45 0.29 0.34 0.38 0.42 0.46 0.50 0.54 0.58 0.62 0.69 - - - - 48 0.31 0.36 0.41 0.45 0.50 0.54 0.59 0.63 0.69 0.72 - - - - 51 0.33 0.39 0.44 0.49 0.53 0.58 0.63 0.67 0.72 0.80 - - - - 57 0.48 0.54 0.62 0.70 0.76 0.83 0.90 0.98 1.02 1.15 1.27 1.38 - - 60 0.50 0.58 0.66 0.73 0.81 0.88 0.95 1.02 1.09 1.22 1.35 1.47 - - 73 0.80 0.92 1.05 1.17 1.29 1.41 1.53 1.64 1.75 1.97 2.19 2.39 2.59 2.78 壁厚(mm)76 0.82 0.96 1.09 1.22 1.34 1.47 1.61 1.74 1.83 2.06 2.29 2.50 2.71 2.91 131415161718192022242526283089 1.20 1.39 1.57 1.77 1.95 2.13 2.31 2.49 2.65 3.01 3.34 3.67 3.99 4.29 - - - - - - - - - - - - - - 108 1.85 2.15 2.45 2.74 3.03 3.32 3.60 3.88 4.16 4.71 5.24 5.76 6.28 6.78 7.26 7.74 - - - - - - - - - - - - 114 1.96 2.28 2.59 2.90 3.21 3.51 3.81 4.11 4.41 4.99 5.56 6.12 6.66 7.20 7.72 8.24 - - - - - - - - - - - - 127 2.74 3.18 3.62 4.06 4.49 4.92 5.34 5.76 6.18 7.00 7.81 8.60 9.39 10.2 10.9 11.6 12.4 13.1 13.8 14.4 - - - - - - - - 133 2.87 3.33 3.80 4.25 4.71 5.16 5.61 6.05 6.49 7.36 8.34 9.05 9.87 10.7 11.5 12.1 13.0 13.8 14.5 15.2 - - - - - - - - 1403.023.514.004.494.975.645.916.386.857.778.679.5610.411.312.113.013.814.615.416.2--------159- - 5.49 6.16 6.82 7.48 8.14 8.78 9.43 10.7 12.0 13.2 14.4 15.6 16.8 18.0 19.1 20.3 21.4 22.5 23.6 24.6 26.7 - - - - - 168- - 5.81 6.52 7.22 7.92 8.61 9.30 9.99 11.3 12.7 14.0 15.3 16.6 17.9 19.1 20.3 21.6 22.7 23.9 25.1 26.2 28.5 - - - - - 219- - - - 12.6 13.9 15.1 16.3 17.5 20.0 22.3 24.7 27.0 29.3 31.6 33.9 36.1 38.3 40.5 42.7 44.9 47.0 51.2 56.3 58.3 62.1 65.9 273- - - - 19.8 21.7 23.6 25.5 27.5 31.3 35.0 38.8 42.5 46.2 49.9 53.5 56.1 60.7 64.2 67.7 71.2 74.6 81.5 88.1 91.5 94.7 101 108 325- - - - 28.3 31.1 33.9 36.6 39.4 44.9 50.3 55.7 61.1 66.4 71.7 77.0 82.2 87.4 92.6 97.7 103 108 118 128 133 138 147 157 355- - - - 36.1 39.7 43.2 46.7 50.3 57.3 64.3 71.2 78.1 84.9 91.7 98.5 105 112 119 125 132 138 151 164 170 177 189 201 377- - - - 38.4 42.2 45.9 49.7 53.4 60.9 68.3 75.7 83.1 90.4 97.6 105 112 119 126 133 140 147 161 175 182 188 202 216 406- - - - 47.3 52.0 56.7 61.3 65.9 75.2 84.3 93.5 103 112 121 130 139 148 156 165 174 182 199 217 225 233 250 266 426- - - - 49.7 54.5 59.5 64.4 69.2 78.9 88.6 98.2 108 117 127 136 146 155 164 173 183 192 210 228 237 246 263 281 457- - - - - - - - 83.6 95.4 107 119 130 142 153 165 176 187 199 210 221 232 254 276 287 298 319 340 480- - - - - - - - 87.9 100 113 125 137 149 161 173 185 197 209 221 233 244 267 290 302 313 336 358 508- - - - - - - - 103 118 132 147 161 176 190 204 218 232 246 260 274 288 315 343 356 370 396 423 529- - - - - - - - 108 123 138 153 168 183 198 213 227 242 257 271 286 300 329 357 372 386 414 441 610- - - - - - - - 150 171 192 212 233 254 275 295 316 336 357 377 397 417 458 498 517 537 576 615 630- - - - - - - - 154 176 198 220 241 262 284 305 326 348 369 390 411 432 473 514 535 555 596 637 660- - - - - - - - 175 200 225 249 274 298 323 347 371 395 419 443 467 491 538 585 609 632 679 725 711- - - - - - - - 203 232 261 289 318 346 375 403 431 459 487 515 543 571 626 681 708 735 790 844 720- - - - - - - - 206 235 264 293 322 350 380 408 437 465 493 522 550 578 634 690 717 745 800 855 762- - - - - - - - 234 267 300 333 365 398 431 463 496 528 560 592 624 656 720 783 815 846 909 971 813- - - - - - - - 266 304 341 379 416 453 491 528 565 602 638 675 712 748 821 893 929 965 1037 1108 820- - - - - - - - 269 306 344 382 420 457 495 532 570 607 644 681 718 755 828 901 938 974 1046 1118 864- - - - - - - - 301 343 386 428 470 512 554 596 638 680 722 763 805 846 928 1010 1051 1092 1173 1254 914- - - - - - - - 385 385 480 480 575 575 669 669 763 763 856 856 949 949 10421134 1226 1226 1317 1408 以上数据由武汉斯意诚贸易有限公司提供！三通理论重量表2012年09月01日更新发布:直径 壁厚(mm)mm33.544.555.566.578910111213 14 15 16 17 18 19 20 22 24 25 26 28 3018~220.06 0.07 0.07 0.09 0.10- - - - - - - - - 说明:1、表中所列重量均为等径三通重量; 1.1、二级变径均为0.94计算； 1.2、三级变径均为0.91计算； 1.3、四级变径均为0.89计算； 2、三通计算公式:0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000式中： S=壁厚（mm ）、D=外径（mm ）、C=三通主管长度（mm ）所有三通重量均为理论重量，仅供参考。

管件尺寸查询表45°弯头、90°弯头、180°弯头及管帽尺寸系列FHK DFHD D DP E(E1)公称直径DN端部外径D中心至端面尺寸中心至端面尺寸背部至端面尺寸45°弯头H 90°弯头F 180°弯头P 180°弯头K 管帽长半径长半径短半径长半径短半径ⅠⅡⅠⅡⅠⅡⅠⅡⅠⅡⅠⅡⅠⅡⅠⅡ15 22 21 16 16 38 38 76 76 48 48 25 4 2520 27 27 11 19 29 38 57 76 43 51 25 4 2525 34 33 22 22 38 40 25 25 76 76 51 51 56 56 42 42 38 4.5 38 (32) 42 42 25 25 48 48 32 32 95 95 64 64 70 70 52 52 38 5 3840 48 48 29 29 57 57 38 38 114 114 76 76 83 83 62 62 38 5 3850 60 60 35 35 76 76 51 51 152 152 102 102 106 106 81 81 38 5.5 44 (65) 76 73 44 44 95 95 64 64 191 191 127 127 132 132 102 102 38 7 5180 89 89 51 51 114 114 76 76 229 229 152 152 159 159 121 121 51 7.5 64 100 114 114 64 64 152 152 102 102 305 305 203 203 210 210 159 159 64 8.5 76 (125) 140 141 79 79 190 190 127 127 381 381 254 254 262 262 197 197 76 9.5 89 150 168 168 95 95 229 229 152 152 457 457 305 305 313 313 237 237 89 11 102 200 219 219 127 127 305 305 203 203 610 610 406 406 414 414 313 313 102 12.5 127 250 273 273 159 159 381 381 254 254 762 762 518 518 127 12.5 152 300 325 324 190 190 457 457 305 305 914 914 619 619 152 12.5 178 350 356 356 222 222 533 533 356 356 1067 1067 711 711 165 12.5 191 400 406 406 254 254 610 610 406 406 1219 1219 813 813 178 12.5 203 450 457 457 286 286 686 686 457 457 1372 1372 914 914 203 12.5 229 500 508 508 318 318 762 762 508 508 1524 1524 1016 1016 229 12.5 254 550 559 559 343 343 838 838 559 559 1676 1676 1118 1118 254 12.5 254 600 610 610 381 381 914 914 610 610 1829 1829 1219 1219 267 12.5 305THE TENTH CONSTRUCTION COMPANY OF SINOPEC同心、偏心异径管（大小头）尺寸系列D1 ①②D2 D1 ①②D2L L同心公称直径DN①х②端部外径L D1 D2ⅠⅡⅠⅡⅠⅡ20×15 27 27 22 21 38 38 25×20 34 33 27 27 51 51 25×15 34 33 22 21 51 51 （32×25）42 42 34 33 51 51 （32×20）42 42 27 27 51 51 （32×15）42 42 22 21 51 51 40×32 48 48 42 42 64 64 40×25 48 48 34 33 64 64 40×20 48 48 27 27 64 64 40×15 48 48 22 21 64 64 50×40 60 60 48 48 76 76 50×32 60 60 42 42 76 76 50×25 60 60 34 33 76 76 50×20 60 60 27 27 76 76 （65×50）76 73 60 60 89 89 （65×40）76 73 48 48 89 89 （65×32）76 73 42 42 89 89 （65×25）76 73 34 33 89 89 80×65 89 89 76 73 89 89 80×50 89 89 60 60 89 89 80×40 89 89 48 48 89 89 80×32 89 89 42 42 89 89 100×80 114 114 89 89 102 102 100×65 114 114 76 73 102 102 100×50 114 114 60 60 102 102 100×40 114 114 48 48 102 102 （125×100）140 141 114 114 127 127 （125×80）140 141 89 89 127 127 （125×65）140 141 76 73 127 127 （125×50）140 141 60 60 127 127 150×125 168 168 140 141 140 140THE TENTH CONSTRUCTION COMPANY OF SINOPEC同心、偏心异径管（大小头）尺寸系列续前表公称直径DN①х②端部外径L D1 D2ⅠⅡⅠⅡⅠⅡ150×100 168 168 114 114 140 140 150×80 168 168 89 89 140 140 150×65 168 168 76 73 140 140 200×150 219 219 168 168 152 152 200×125 219 219 140 141 152 152 200×100 219 219 114 114 152 152 200×80 219 219 89 89 152 152 250×200 273 273 219 219 178 178 250×150 273 273 168 168 178 178 250×125 273 273 140 141 178 178 250×100 273 273 114 114 178 178 300×250 325 325 273 273 203 203 300×200 325 325 219 219 203 203 300×150 325 325 168 168 203 203 300×125 325 325 140 141 203 203 350×300 356 356 325 325 330 330 350×250 356 356 273 273 330 330 350×200 356 356 219 219 330 330 350×150 356 356 168 168 330 330 400×350 406 406 356 356 356 356 400×300 406 406 325 325 356 356 400×250 406 406 273 273 356 356 00×200 406 406 219 219 356 356 450×400 457 457 406 406 381 381 450×350 457 457 356 356 381 381 450×300 457 457 325 325 381 381 450×250 457 457 273 273 381 381 500×450 508 508 457 457 508 508 500×400 508 508 406 406 508 508 500×350 508 508 356 356 508 508 500×300 508 508 325 325 508 508 550×500 559 559 508 508 508 508 550×450 559 559 457 457 508 508 550×400 559 559 406 406 508 508 550×350 559 559 356 356 508 508 600×550 610 610 559 559 508 508 600×500 610 610 508 508 508 508 600×450 610 610 457 457 508 508 600×400 610 610 406 406 508 508THE TENTH CONSTRUCTION COMPANY OF SINOPEC等径三通尺寸系列D2M D1C C公称直径DN端部外径D1、D2中心至端面尺寸C MⅠⅡⅠⅡⅠⅡ15 22 21 25 25 25 2520 27 27 29 29 29 2925 34 33 38 38 38 38 （32）42 42 48 48 48 4840 48 48 57 57 57 5750 60 60 64 64 64 64 （65）76 73 76 76 76 7680 89 89 86 86 86 86 100 114 114 105 105 105 105 （125）140 141 124 124 124 124 150 168 168 143 143 143 143 200 219 219 178 178 178 178 250 273 273 216 216 216 216 300 325 325 254 254 254 254 350 356 356 279 279 279 279 400 406 406 305 305 305 305 450 457 457 343 343 343 343 500 508 508 381 381 381 381 550 559 559 419 419 419 419 600 610 610 432 432 432 432THE TENTH CONSTRUCTION COMPANY OF SINOPEC异径三通尺寸系列D2③MD1 ①②C C公称直径DN ①×②×③端部外径中心至端面尺寸D1 D2 C MⅠⅡⅠⅡⅠⅡⅠⅡ20×15 27 27 22 21 29 29 29 29 25×20 34 34 27 27 38 38 38 38 25×15 34 34 22 21 38 38 38 38 （32×25）42 42 34 33 48 48 48 48 （32×20）42 42 27 27 48 48 48 48 （32×15）42 42 22 21 48 48 48 48 40×32 48 48 42 42 57 57 57 57 40×25 48 48 34 33 57 57 57 57 40×20 48 48 27 27 57 57 57 57 40×15 48 48 22 21 57 57 57 57 50×40 60 60 48 48 64 64 60 60 50×32 60 60 42 42 64 64 57 57 50×25 60 60 34 33 64 64 51 51 50×20 60 60 27 27 64 64 44 44 （65×50）76 73 60 60 76 76 70 70 （65×40）76 73 48 48 76 76 67 67 （65×32）76 73 42 42 76 76 64 64 （65×25）76 73 34 33 76 76 57 57 80×65 89 89 76 73 86 86 83 83 80×50 89 89 60 60 86 86 76 76 80×40 89 89 48 48 86 86 73 73 80×32 89 89 42 42 86 86 70 70 100×80 114 114 89 89 105 105 98 98 100×65 114 114 76 73 105 105 95 95 100×50 114 114 60 60 105 105 89 89 100×40 114 114 48 48 105 105 86 86 （125×100）140 141 114 114 124 124 117 117 （125×80）140 141 89 89 124 124 111 111 （125×65）140 141 76 73 124 124 108 108 （125×50）140 141 60 60 124 124 105 105 150×125 168 168 140 141 143 143 137 137 150×100 168 168 114 114 143 143 130 130 150×80 168 168 89 89 143 143 124 124THE TENTH CONSTRUCTION COMPANY OF SINOPEC异径三通尺寸系列续前表150×65 168 168 76 73 143 143 121 121 200×150 219 219 168 168 178 178 168 168 200×125 219 219 140 141 178 178 162 162 200×100 219 219 114 114 178 178 156 156 200×80 219 219 89 89 178 178 152 152 250×200 273 273 219 219 216 216 203 203 250×150 273 273 168 168 216 216 194 194 250×125 273 273 140 141 216 216 191 191 250×100 273 273 114 114 216 216 184 184 300×250 325 325 273 273 254 254 241 241 300×200 325 325 219 219 254 254 229 229 300×150 325 325 168 168 254 254 219 219 300×125 325 325 140 141 254 254 216 216 350×300 356 356 325 325 279 279 270 270 350×250 356 356 273 273 279 279 257 257 350×200 356 356 219 219 279 279 248 248 350×150 356 356 168 168 279 279 238 238 400×350 406 406 356 356 305 305 305 305 400×300 406 406 325 325 305 305 295 295 400×250 406 406 273 273 305 305 283 283 400×200 406 406 219 219 305 305 273 273 400×150 406 406 168 168 305 305 264 264 450×400 457 457 406 406 343 343 330 330 450×350 457 457 356 356 343 343 330 330 450×300 457 457 325 325 343 343 321 321 450×250 457 457 273 273 343 343 308 308 450×200 457 457 219 219 343 343 298 298 500×450 508 508 457 457 381 381 368 368 500×400 508 508 406 406 381 381 356 356 500×350 508 508 356 356 381 381 356 356 500×300 508 508 325 325 381 381 346 346 500×250 508 508 273 273 381 381 333 333 500×200 508 508 219 219 381 381 324 324 550×500 559 559 508 508 419 419 406 406 550×450559 559 457 457 419 419 394 394 550×400559 559 406 406 419 419 381 381 550×350 559 559 356 356 419 419 381 381 550×300 559 559 325 325 419 419 371 371 550×250 559 559 273 273 419 419 359 359600×550 600×550 610 610 559 559 432 432 432 432600×500 610 610 508 508 432 432 432 432 600×450 610 610 457 457 432 432 419 419 600×400 610 610 406 406 432 432 406 406 600×350 610 610 356 356 432 432 406 406 600×300 610 610 325 325 432 432 397 397 600×250 610 610 273 273 432 432 384 384THE TENTH CONSTRUCTION COMPANY OF SINOPEC钢板制对焊管件SH3409—9645°弯头、90°弯头尺寸系列FHH FDD公称直径DN 端部外径中心至端面尺寸45°弯头90°弯头尺寸系列长半径长半径短半径150 168 95 229 152 200 219 127 305 203 250 273 159 381 254 300 325 190 457 305 350 356 222 533 356 400 406 254 610 406 450 457 286 686 457 500 508 318 762 508 550 559 343 838 559 600 610 381 914 610 （650）660 406 991 660 700 711 438 1067 711 （750）762 470 1143 762 800 813 502 1219 813 （850）864 533 1295 864 900 914 565 1372 914 （950）965 600 1448 965 1000 1016 632 1524 1016 （1100）1118 695 1676 1118 1200 1220 759 1829 1220 （1300）1321 821 1981 1321 1400 1420 883 2134 1420 （1500）1524 947 2286 124 1600 1620 1010 2438 1620 （1700）1727 1073 2591 1727 1800 1820 1137 2743 1829 （1900）1930 1199 2896 1930 2000 2020 1263 3048 2032THE TENTH CONSTRUCTION COMPANY OF SINOPEC异径管尺寸系列（SH3409—96）D1 D2 D1 D2L LDN≤600 DN>600公称直径DN①×②端部外径L D1 D2200×150 219 168 152 250×200 273 219 178 250×150 273 168 178 300×250 325 273 203 300×200 325 219 203 300×150 325 168 203 350×300 356 325 330 350×250 356 273 330 350×200 356 219 330 350×150 356 168 330 400×350 406 356 356 400×300 406 325 356 400×250 406 273 356 400×200 406 219 356 450×400 457 406 381 450×350 457 356 381 450×300 457 325 381 450×250 457 273 381 500×450 508 457 508 500×400 508 406 508 500×350 508 356 508 500×300 508 325 508 550×500 559 508 508 550×450 559 457 508 550×400 559 406 508 550×350 559 356 508 600×550 610 559 508 600×500 610 508 508 600×450 610 457 508 600×400 610 406 508 （650×600）660 610 610 （650×550）660 559 610THE TENTH CONSTRUCTION COMPANY OF SINOPEC异径管尺寸系列（SH3409—96）续前表（650×500）660 508 610 （650×450）660 457 610 700×650 711 660 610 700×600 711 610 610 700×550 711 559 610 700×500 711 508 610 700×450 711 457 610 （750×700）762 711 610 （750×650）762 660 610 （750×600）762 610 610 （750×550）762 559 610 （750×500）762 508 610 800×750 813 762 610 800×700 813 711 610 800×650 813 660 610 800×600 813 610 610 （850×800）864 813 610 （850×750）864 762 610 （850×700）864 711 610 （850×650）864 660 610 （850×600）864 610 610 900×850 914 864 610 900×800 914 813 610 900×750 914 762 610 900×700 914 711 610 900×650 914 660 610 900×600 914 610 610 （950×900）965 914 610 （950×850）965 864 610 （950×800）965 813 610 （950×750）965 762 610 （950×700）965 711 610 （950×650）965 660 610 1000×950 1016 965 610 1000×900 1016 914 610 1000×850 1016 864 610 1000×800 1016 813 610 1000×750 1016 762 610 1000×700 1016 711 610 （1100×1000）1118 1016 610 （1100×950）1118 965 610 （1100×900）1118 914 610 （1100×850）1118 864 610 （1100×800）1118 813 610 1200×1100 1220 1118 711THE TENTH CONSTRUCTION COMPANY OF SINOPEC1200×1000 1220 1016 711 1200×950 1220 965 711 1200×900 1220 914 711 （1300×1200）1321 1220 711 （1300×1100）1321 1118 711 （1300×1000）1321 1016 711 1400×1300 1420 1321 711 1400×1200 1420 1220 711 1400×1100 1420 1118 711 （1500×1400）1524 1420 711 （1500×1300）1524 1321 711 （1500×1200）1524 1220 711D2MD1C C公称直径DN 端部外径D1、D2中心至端面尺寸C M150 168 143 143 200 219 178 178 250 273 216 216 300 325 254 254 350 356 279 279 400 406 305 305 450 457 343 343 500 508 381 381 550 559 419 419 600 610 432 432 （650）660 495 495 700 711 521 521 （750）762 559 559 800 813 597 597 （850）864 635 635 900 914 673 673 950 965 711 711 1000 1016 749 749 （1100）1118 813 762 1200 1220 889 838 （1300）1321 965 914 1400 1420 1042 965 （1500）1524 1118 1016THE TENTH CONSTRUCTION COMPANY OF SINOPEC异径三通尺寸系列（SH3409—96）D2③MD1 ①②C C公称直径①×②×③端部外径中心至端面尺寸D1 D2 C M200×150 219 168 178 168 250×200 273 219 216 203 250×150 273 168 216 194 300×250 325 273 254 241 300×200 325 219 254 229 300×150 325 168 254 219 350×300 356 325 279 270 350×250 356 273 279 257 350×200 356 219 279 248 350×150 356 168 279 238 400×350 406 356 305 305 400×300 406 325 305 295 400×250 406 273 305 283 400×200 406 219 305 273 400×150 406 168 305 264 450×400 457 406 343 330 450×350 457 356 343 330 450×300 457 325 343 321 450×250 457 273 343 308 400×200 457 219 343 298 500×450 508 457 381 368 500×400 508 406 381 356 500×350 508 356 381 356 500×300 508 325 381 346 500×250 508 273 381 333 500×200 508 219 381 324 (550×500) 559 508 419 406 (550×450) 559 457 419 394 (550×400) 559 406 419 381 (550×350) 559 356 419 381 (550×300) 559 325 419 371THE TENTH CONSTRUCTION COMPANY OF SINOPEC异径三通尺寸系列（SH3409—96）续前表公称直径①×②×③端部外径中心至端面尺寸D1 D2 C M(550×250) 559 273 419 359 600×550 610 559 432 432 600×500 610 508 432 432 600×450 610 457 432 419 600×400 610 406 432 406 600×350 610 356 432 406 600×300 610 325 432 397 600×250 610 273 432 384 (650×600) 660 610 495 483 (650×550) 660 559 495 470 (650×500) 660 508 495 457 (650×450) 660 457 495 444 (650×400) 660 406 495 432 (650×350) 660 356 495 432 (650×300) 660 325 495 422 700×650 711 660 521 521 700×600 711 610 521 508 700×550 711 559 521 495 700×500 711 508 521 483 700×450 711 457 521 470 700×400 711 406 521 457 700×350 711 356 521 457 700×300 711 325 521 448 (750×700) 762 711 559 546 (750×650) 762 660 559 546 (750×600) 762 610 559 533 (750×550) 762 559 559 5221 (750×500) 762 508 559 508 (750×450) 762 457 559 495 (750×400) 762 406 559 483 (750×350) 762 356 559 483 (750×300) 762 325 559 473 (750×250) 762 273 559 460 800×750 813 762 597 584 800×700 813 711 597 572 800×650 813 660 597 572 800×600 813 610 597 559 800×550 813 559 597 546THE TENTH CONSTRUCTION COMPANY OF SINOPEC异径三通尺寸系列（SH3409—96）续前表公称直径①×②×③端部外径中心至端面尺寸D1 D2 C M800×500 813 508 597 533 800×450 813 457 597 521 800×400 813 406 597 508 800×350 813 356 597 508 (850×800) 864 813 635 622 (850×750) 864 762 635 610 (850×700) 864 711 635 597 (850×650) 864 660 635 597 (850×600) 864 610 635 584 (850×550) 864 559 635 572 (850×500) 864 508 635 559 (850×450) 864 457 635 546 (850×400) 864 406 635 533 900×850 914 864 673 660 900×800 914 813 673 648 900×750 914 762 673 635 900×700 914 711 673 622 900×650 914 660 673 622 900×600 914 610 673 610 900×550 914 559 673 597 900×500 914 508 673 584 900×450 914 457 673 572 900×400 914 406 673 559 1000×950 1016 965 749 749 1000×900 1016 914 749 737 1000×850 1016 864 749 724 1000×800 1016 813 749 711 1000×750 1016 762 749 698 1000×700 1016 711 749 673 1000×650 1016 660 749 673 1000×600 1016 610 749 660 1000×550 1016 559 749 648 1000×500 1016 508 749 635 1000×450 1016 457 749 622THE TENTH CONSTRUCTION COMPANY OF SINOPEC管帽尺寸系列（SH3409—96）DE（E1）公称直径DN 端部外径D 管帽高度E E1150 168 89200 219 102250 273 127 152300 325 152 178350 356 165 191400 406 178 203450 457 203 229500 508 229 254550 559 254 254600 610 267 305 （650）660 267700 711 267（750）762 267800 813 267（850）864 267900 914 267（950）965 3051000 1016 305（1100）1118 3431200 1220 343（1300）1321 3551400 1420 380（1500）1524 405注：①管帽的形状为2：1标准椭圆形（以内径为基准）②当管帽的壁厚小于或等于限制厚度时，采用E值，当大于限制厚度时，采用E1值③带括号者不推荐使用④Ⅰ:SH3408—96《钢制对焊无缝管件》。

钢制管件公称直径和外径对照表及长度表（国家现行标准中搜集整理）一、长半径90°弯头和45°弯头对照表汇总表（一）公称尺寸外径（φmm）中心轴至端面DN （公称）NPS（英寸）I系列II系列90°（A/mm）45°（B/mm）15 1/2 21.3 18 38 16 20 3/4 26.9 25 38 19 25 133.7 32 38 22 32 1¼42.4 38 48 25 40 1½48.3 45 57 29 50 2 60.3 57 76 35 65 2½73.0 76 95 44 80 3 88.9 89 114 51 90 3½101.6 -- 133 57 100 4 114.3 108 152 54 125 5 141.3 133 190 79汇总表（二）汇总表（三）公称尺寸外径（φmm）中心轴至端面DN （公称）NPS（英寸）I系列II系列90°（A/mm）45°（B/mm）1050 42 1067 -- 1600 660 1100 44 1118 -- 1676 695 1150 46 1168 -- 3753 727 1200 48 1219 -- 1829 759 1300 52 1321 -- 1981 821 1400 52 1422 -- 2134 884 1500 60 1524 -- 2286 947二、长半径90°（异径）弯头对照表汇总表（一）汇总表（二）汇总表（三）三、长半径180°弯头对照表汇总表（一）公称尺寸坡口处外径φmm 中心至中心O/mm背部至端面K/mmDN 英寸I系列II系列I系列II系列15 1/2 21.3 18 76 48 47 20 3/4 26.9 25 76 51 51 25 1 33.7 32 76 56 54 32 1¼42.4 38 95 70 67 40 1½48.3 45 114 83 80 50 2 60.3 57 152 106 105 65 2½73 76 190 132 133 80 3 88.9 89 229 159 159 90 3½101.6 -- 267 184 -- 100 4 114.3 108 305 210 206 125 5 141.3 133 381 262 257 150 6 168.3 159 457 313 308 200 8 219.1 219 610 414 414 250 10 273 273 762 518 518 300 12 323.9 325 914 619 620 350 14 355.6 377 1067 711 722 400 16 406.4 426 1219 813 823 450 18 457 480 1372 914 925 500 20 508 530 1524 1016 1026 550 22 559 -- 1676 1118 -- 600 24 610 630 1829 1219 1229四、短半径90°弯头尺寸对照表汇总表（一）公称尺寸坡口处外径φ/mm 中心至端面A/mm DN 英寸I系列II系列25 1 33.7 32 2532 1¾42.4 38 3240 1½48.3 45 3850 2 60.3 57 5165 2½73 76 6480 3 88.9 89 7690 3½101.6 -- 89100 4 114.3 108 102125 5 141.3 133 127150 6 168.3 159 152300 8 219.1 219 203250 10 273 273 254300 12 323.9 325 305350 14 355.6 377 356400 16 406.4 426 406450 18 457 480 457500 20 508 530 508550 22 559 -- 559600 24 610 630 610五、短半径180°弯头寸对照表汇总表（一）公称尺寸坡口处外径φmm 中心至中心O/mm背部至端面K/mmDN 英寸I系列II系列I系列II系列25 1 33.7 32 51 41 41 32 1¼42.4 38 64 52 51 40 1½48.3 45 76 62 61 50 2 60.3 57 102 81 79 65 2½73 76 127 100 102 80 3 88.9 89 152 121 121 90 3½101.5 -- 178 140 -- 100 4 114.3 108 203 159 156 125 5 114.3 133 254 197 194 150 6 168.3 159 305 237 232 200 8 219.1 219 406 313 313 250 10 273 273 508 391 391 300 12 323.9 325 610 467 467 350 14 355.6 377 711 533 544 400 16 406.4 426 813 610 619 450 18 457 480 914 686 697 500 20 508 530 1016 762 773 550 22 559 -- 1118 838 - 600 24 610 630 1219 914 925六、90°和45°3D弯头对照表汇总表（一）公称尺寸坡口处外径（φmm）中心至端面长度DN 英寸I系列II系列90°弯头A/mm45°弯头B/mm20 3/4 26.9 25 57 24 25 1 33.7 32 76 31 32 1¼42.4 38 95 39 40 1½48.3 45 114 47 50 2 60.3 57 152 63 65 2½73 76 190 79 80 3 88.9 89 329 95 90 3½101.6 -- 267 111 100 4 114.3 108 305 127 125 5 141.3 133 381 157 150 6 168.3 159 457 189 200 8 219.1 219 610 252 250 10 273 273 762 316 300 12 323.9 325 914 37890°和45°3D弯头对照表汇总表（二）钢制管件公称直径和外径对照表及长度表七、等径三通和四通尺寸对照表分项汇总表（一）公称尺寸坡口处外径（φ/mm）中心至端面DN 英寸I系列II系列主管 C/mm 支管M/mm15 ½21.3 18 25 2520 3/4 26.9 255 29 2925 1 33.7 32 38 3832 1¼42.4 38 48 4840 1½48.3 45 57 5750 2 60.3 57 64 6465 2½73 76 76 7680 3 88.9 89 86 8690 3½101.6 -- 95 95100 4 114.3 108 105 105 125 5 141.3 133 124 124 150 6 168.3 159 143 143 200 8 219.1 219 178 178 250 10 273 273 216 216 300 12 323.9 325 254 254等径三通和四通尺寸对照表分项汇总表（二）钢制管件公称直径和外径对照表及长度表八、管帽尺寸对照表分项汇总表（一）公称尺寸坡口处外径D/mm 高度Eᵅ/mm高度为E时壁厚mm高度E1ᵇ/mmDN 英寸I系列II系列15 1/2 21.3 18 25 4.57 25 20 3/4 26.9 25 25 3.81 25 25 1 33.7 32 38 4.57 38 32 1¼42.4 38 38 4.83 38 40 1½48.3 45 38 5.08 38 50 2 60.3 57 38 5.59 44 65 2½73 76 38 7.11 51 80 3 88.9 89 51 7.62 64 90 3½101.6 -- 64 8.13 76 100 4 114.3 108 64 8.64 76 125 5 141.3 133 76 9.65 89 150 6 168.3 159 89 10.92 102 200 8 219.1 219 102 12.7 127 250 10 273 273 127 12.7 152 300 12 323.9 325 152 12.7 178管帽尺寸对照表分项汇总表（二）钢制管件公称直径和外径对照表及长度表九、异径管件公称DN直径、英寸和外径对照表及长度分项汇总表（一）公称尺寸坡口处外径管件长度H/mm 大端D/mm 小端D/mmDN 英寸I系列II系列I系列II系列20*15 3/4*1/2 26.9 25 21.3 18 38 20*10 3/4*3/8 26.9 25 17.2 14 38 25*20 1*3/4 33.7 32 26.9 25 51 25*15 1*1/2 33.7 32 21.3 18 51 32*25 1½*1 42.4 38 33.7 32 51 32*20 1½*3/4 42.4 38 26.9 25 51 32*15 1½*1/2 42.4 38 21.3 18 51 40*32 1½*1¼48.3 45 42.4 38 64 40*25 1½*1 48.3 45 33.7 32 64 40*20 1½*3/4 48.3 45 26.9 25 64 40*15 1½*1/2 48.3 45 21.3 18 64 50*40 2*1½60.3 57 48.3 45 76 50*32 2*1½60.3 57 42.4 38 76分项汇总表（二）分项汇总表（三）分项汇总表（四）分项汇总表（五）分项汇总表（六）分项汇总表（七）异径管件公称DN直径英寸和外径对照表及长度分项汇总表（八）异径管件公称DN直径英寸和外径对照表及长度分项汇总表（九）。

. .. .
. .资料. ..
3. 管件尺寸查询表
45°弯头、90°弯头、180°弯头及管帽尺寸系列
E(E1)
同心、偏心异径管（大小头）尺寸系列
D2 同心 偏心
同心、偏心异径管（大小头）尺寸系列续前表
等径三通尺寸系列
异径三通尺寸系列
异径三通尺寸系列续前表
钢板制对焊管件SH3409—96
异径管尺寸系列（SH3409—96）
异径管尺寸系列（SH3409—96）续前表
异径三通尺寸系列（SH3409—96）
异径三通尺寸系列（SH3409—96）续前表
异径三通尺寸系列（SH3409—96）续前表
管帽尺寸系列（SH3409—96）
E（E1）
注：
①管帽的形状为2：1标准椭圆形（以径为基准）
②当管帽的壁厚小于或等于限制厚度时，采用E值，当大于限制厚度时，采用E1值
③带括号者不推荐使用
④Ⅰ:SH3408—96《钢制对焊无缝管件》。

Ⅱ:ASME B16.9《工厂制品锻钢对焊管件》。

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。

5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表2012年09月01日更新发布:直径壁厚(mm)mm 3 3.54 4.55 5.56 6.578910111213 14 15 16 17 18 19 20 22 24 25 26 28 3018~220.06 0.07 0.07 0.09 0.10 - - - - - - - - - 说明:25 0.10 0.11 0.12 0.14 0.15 0.16 0.17 - - - - - - - 1、180°弯头按2倍计算,45°弯头按1/2计算; 2、R=1.0DN 的弯头按2/3计算;3、表中未列出壁厚的重量,可取之相近的两个重量计算的平均值;4、90°弯头计算公式:0.0387*S(D-S)R/1000式中： S=壁厚（mm ）、D=外径（mm ）、R=弯曲半径（mm ）27 0.11 0.12 0.14 0.15 0.16 0.17 0.18 - - - - - - - 32 0.13 0.15 0.16 0.18 0.20 0.21 0.23 0.24 - - - - - - 34 0.14 0.15 0.18 0.20 0.21 0.23 0.25 0.26 - - - - - - 38 0.20 0.22 0.25 0.28 0.31 0.33 0.36 0.38 0.40 - - - - - 42 0.22 0.25 0.28 0.31 0.34 0.37 0.40 0.42 0.46 - - - - - 45 0.29 0.34 0.38 0.42 0.46 0.50 0.54 0.58 0.62 0.69 - - - - 48 0.31 0.36 0.41 0.45 0.50 0.54 0.59 0.63 0.69 0.72 - - - - 51 0.33 0.39 0.44 0.49 0.53 0.58 0.63 0.67 0.72 0.80 - - - - 57 0.48 0.54 0.62 0.70 0.76 0.83 0.90 0.98 1.02 1.15 1.27 1.38 - - 60 0.50 0.58 0.66 0.73 0.81 0.88 0.95 1.02 1.09 1.22 1.35 1.47 - - 73 0.80 0.92 1.05 1.17 1.29 1.41 1.53 1.64 1.75 1.97 2.19 2.39 2.59 2.78 壁厚(mm)76 0.82 0.96 1.09 1.22 1.34 1.47 1.61 1.74 1.83 2.06 2.29 2.50 2.71 2.91 131415161718192022242526283089 1.20 1.39 1.57 1.77 1.95 2.13 2.31 2.49 2.65 3.01 3.34 3.67 3.99 4.29 - - - - - - - - - - - - - - 108 1.85 2.15 2.45 2.74 3.03 3.32 3.60 3.88 4.16 4.71 5.24 5.76 6.28 6.78 7.26 7.74 - - - - - - - - - - - - 114 1.96 2.28 2.59 2.90 3.21 3.51 3.81 4.11 4.41 4.99 5.56 6.12 6.66 7.20 7.72 8.24 - - - - - - - - - - - - 127 2.74 3.18 3.62 4.06 4.49 4.92 5.34 5.76 6.18 7.00 7.81 8.60 9.39 10.2 10.9 11.6 12.4 13.1 13.8 14.4 - - - - - - - - 133 2.87 3.33 3.80 4.25 4.71 5.16 5.61 6.05 6.49 7.36 8.34 9.05 9.87 10.7 11.5 12.1 13.0 13.8 14.5 15.2 - - - - - - - - 140 3.02 3.51 4.00 4.49 4.97 5.64 5.91 6.38 6.85 7.77 8.67 9.56 10.4 11.3 12.1 13.0 13.8 14.6 15.4 16.2 - - - - - - - - 159 - - 5.49 6.16 6.82 7.48 8.14 8.78 9.43 10.7 12.0 13.2 14.4 15.6 16.8 18.0 19.1 20.3 21.4 22.5 23.6 24.6 26.7 - - - - - 168 - - 5.81 6.52 7.22 7.92 8.61 9.30 9.99 11.3 12.7 14.0 15.3 16.6 17.9 19.1 20.3 21.6 22.7 23.9 25.1 26.2 28.5 - - - - -219 - - - - 12.6 13.9 15.1 16.3 17.5 20.0 22.3 24.7 27.0 29.3 31.6 33.9 36.1 38.3 40.5 42.7 44.9 47.0 51.2 56.3 58.3 62.1 65.9273 - - - - 19.8 21.7 23.6 25.5 27.5 31.3 35.0 38.8 42.5 46.2 49.9 53.5 56.1 60.7 64.2 67.7 71.2 74.6 81.5 88.1 91.5 94.7 101 108 325 - - - - 28.3 31.1 33.9 36.6 39.4 44.9 50.3 55.7 61.1 66.4 71.7 77.0 82.2 87.4 92.6 97.7 103 108 118 128 133 138 147 157 355 - - - - 36.1 39.7 43.2 46.7 50.3 57.3 64.3 71.2 78.1 84.9 91.7 98.5 105 112 119 125 132 138 151 164 170 177 189 201 377 - - - - 38.4 42.2 45.9 49.7 53.4 60.9 68.3 75.7 83.1 90.4 97.6 105 112 119 126 133 140 147 161 175 182 188 202 216 406 - - - - 47.3 52.0 56.7 61.3 65.9 75.2 84.3 93.5 103 112 121 130 139 148 156 165 174 182 199 217 225 233 250 266 426 - - - - 49.7 54.5 59.5 64.4 69.2 78.9 88.6 98.2 108 117 127 136 146 155 164 173 183 192 210 228 237 246 263 281 457--------83.695.4107119130142153165176187199210221232254276287298319340480 - - - - - - - - 87.9 100 113 125 137 149 161 173 185 197 209 221 233 244 267 290 302 313 336 358 508 - - - - - - - - 103 118 132 147 161 176 190 204 218 232 246 260 274 288 315 343 356 370 396 423 529 - - - - - - - - 108 123 138 153 168 183 198 213 227 242 257 271 286 300 329 357 372 386 414 441 610 - - - - - - - - 150 171 192 212 233 254 275 295 316 336 357 377 397 417 458 498 517 537 576 615 630 - - - - - - - - 154 176 198 220 241 262 284 305 326 348 369 390 411 432 473 514 535 555 596 637 660 - - - - - - - - 175 200 225 249 274 298 323 347 371 395 419 443 467 491 538 585 609 632 679 725 711 - - - - - - - - 203 232 261 289 318 346 375 403 431 459 487 515 543 571 626 681 708 735 790 844 720 - - - - - - - - 206 235 264 293 322 350 380 408 437 465 493 522 550 578 634 690 717 745 800 855 762 - - - - - - - - 234 267 300 333 365 398 431 463 496 528 560 592 624 656 720 783815846909971813 - - - - - - - - 266 304 341 379 416 453 491 528 565 602 638 675 712 748 821 893 929 965 1037 1108 820 - - - - - - - - 269 306 344 382 420 457 495 532 570 607 644 681 718 755 828 901 938 974 1046 1118 864 - - - - - - - - 301 343 386 428 470 512 554 596 638 680 722 763 805 846 9281010 1051 1092 1173 1254 914--------385385480480575575669669763763856856949949104211341226122613171408以上数据由武汉斯意诚贸易有限公司提供！三通理论重量表2012年09月01日更新发布:直径 壁厚(mm)mm33.544.555.566.578910111213 14 15 16 17 18 19 20 22 24 25 26 28 3018~220.06 0.07 0.07 0.09 0.10- - - - - - - - - 说明:1、表中所列重量均为等径三通重量; 1.1、二级变径均为0.94计算； 1.2、三级变径均为0.91计算； 1.3、四级变径均为0.89计算； 2、三通计算公式:0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000式中： S=壁厚（mm ）、D=外径（mm ）、C=三通主管长度（mm ）所有三通重量均为理论重量，仅供参考。
