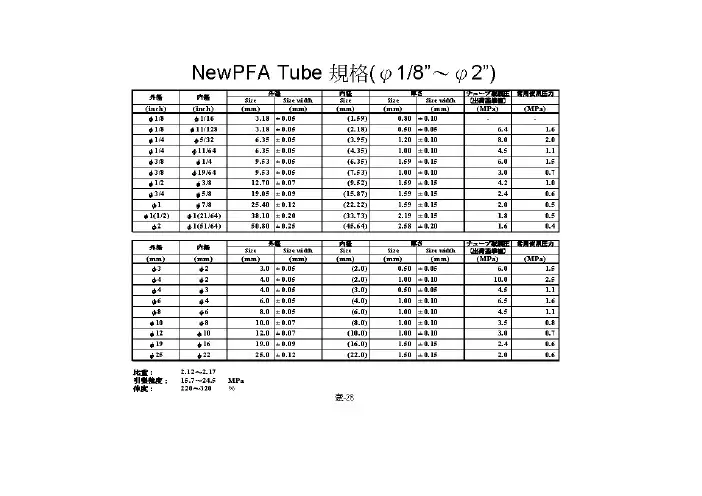

SIZE OF PFA TUBE & pipe 管子尺寸对照表

C ・SH5s、10s、40s、80s 用于不锈钢管件。

SCH5s、10s、40s、80s applies for stainless steel.JIS B2311B2312B2313虫r稻头45*弯头三谒四通90' Ebw 4»T Elbdw 1iM Cmu承插焊管件（一）Socket Welding FittingsGB/T 14383 、SH 3410、HG/T 21634 、ASME B16.11 、JIS B2316d1d2通孔尺寸表。

当产品为异径时，流通孔d2的尺寸用异径公称通径相对的d2尺寸、中心至承插孔底的尺寸A与同径管件相同。

The above list shows sizes of the same parts of SW fittings.The sizes of different codes pipes,socket diameter d1 and bore diameter d2 refer to the list of the pipe outside diameter,socket diameter and bore diameter of SW fittings.As to the reducing fittings,size of the bore diameter d2 applies to the relevant size d2 of the reducing norminal pipe size,size of center to the bottom of socket A issame to the straightfittings,承插焊和螺纹活接头Unions of Socket-Welding &ThreadedHG/T 21634 、MSS SP-83活接头适用于3000及3000以下级别；管件级别代号与管子壁厚等级的关系见后。

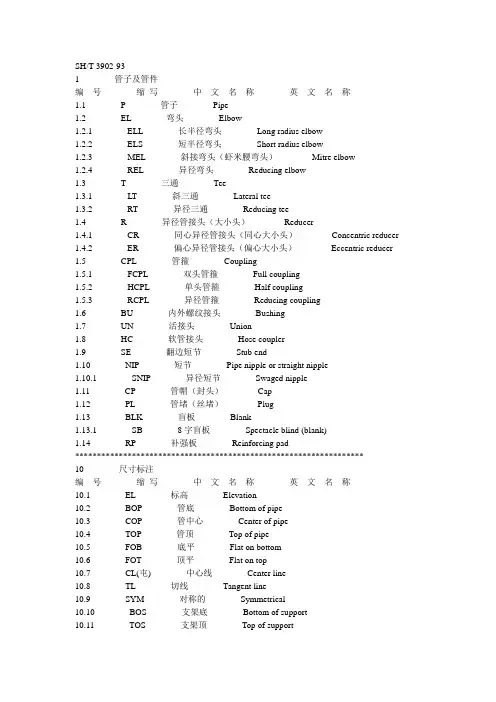

SH/T 3902-931 管子及管件编号缩写中文名称英文名称1.1 P 管子Pipe1.2 EL 弯头Elbow1.2.1 ELL 长半径弯头Long radius elbow1.2.2 ELS 短半径弯头Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头）Mitre elbow1.2.4 REL 异径弯头Reducing elbow1.3 T 三通Tee1.3.1 LT 斜三通Lateral tee1.3.2 RT 异径三通Reducing tee1.4 R 异径管接头（大小头）Reducer1.4.1 CR 同心异径管接头（同心大小头）Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头）Eccentric reducer 1.5 CPL 管箍Coupling1.5.1 FCPL 双头管箍Full coupling1.5.2 HCPL 单头管箍Half coupling1.5.3 RCPL 异径管箍Reducing coupling1.6 BU 内外螺纹接头Bushing1.7 UN 活接头Union1.8 HC 软管接头Hose coupler1.9 SE 翻边短节Stub end1.10 NIP 短节Pipe nipple or straight nipple1.10.1 SNIP 异径短节Swaged nipple1.11 CP 管帽（封头）Cap1.12 PL 管堵（丝堵）Plug1.13 BLK 盲板Blank1.13.1 SB 8字盲板Spectacle blind (blank)1.14 RP 补强板Reinforcing pad******************************************************************10 尺寸标注编号缩写中文名称英文名称10.1 EL 标高Elevation10.2 BOP 管底Bottom of pipe10.3 COP 管中心Center of pipe10.4 TOP 管顶Top of pipe10.5 FOB 底平Flat on bottom10.6 FOT 顶平Flat on top10.7 CL(屯) 中心线Center line10.8 TL 切线Tangent line10.9 SYM 对称的Symmetrical10.10 BOS 支架底Bottom of support10.11 TOS 支架顶Top of support10.12 CL 净距（净空）Clearance10.13 CTC 中心至中心Center to center10.14 CTF 中心至面Center to face10.15 CTE 中心至端部Center to end10.16 ETE 端到端End to end10.17 FEF 法兰端面Flange and face10.18 FTF 面到面Face to face10.19 D 直径Diameter10.20 DN 公称直径Nominal diameter10.21 ID 内径Inside diameter10.22 OD 外径Outside diameter10.23 DIM 尺寸Dimension10.24 MAX 最大Maximum10.25 MIN 最小Minimum10.26 A VG 平均Average10.27 APP 约、近似Approximate10.28 PT.EL 点标高Point elevation标准号标准中文名称标准英文名称摘要ANSI/API 608-2002 对焊和法兰端金属球阀(Metal Ball Valves - Flanged and Butt-Welding Ends ) 详细信息...ANSI/ASME B18.2.7.1M-2002 米制12-花键法兰螺钉(Metric 12-Spline Flange Screws ) 详细信息...ANSI/ASTM F 2015-2000 搭接法兰管端设备规范Specification for Lap Joint Flange Pipe End Applications 详细信息...ANSI/ASTM B 834-1996 压力强化粉末冶金铁镍铬钼和镍铬钼钶(Nb)合金管法兰、管配件、阀门和零件规范Specification for Pressure Consolidated Powder Metallurgy Iron-Nickel-Chromium-Molybdenum (UNS N08367) and Nickel-Chromium-Molybdenum-Columbium (Nb) (UNS N06625) Alloy Pipe Flanges, Fittings, Valves and Parts 阀门;有色金属;法兰详细信息...ANSI/ISA S 75.08.07-2001 独立法兰球状控制阀的面到面尺寸Face-to-Face Dimensions for Separable Flanged Globe-Style Control Valves (Classes 150, 300, and 600) 详细信息...ANSI B 18.16.3M-1982 普通转矩式米制六角螺母和六角法兰螺母的尺寸要求Nuts and Hex Flange Nuts, Dimensional Requirements for Prevailing-Torque-Type Steel Metric Hex 详细信息...ANSI/ASME B 16.21-1992 管法兰用非金属平垫圈Nonmetallic Flat Gaskets for Pipe Flanges 衬垫;法兰;管联接器详细信息...ANSI/ASME B 16.20-1993 管法兰用金属垫圈螺旋缠绕和套封环形接头Metallic Gaskets for Pipe Flanges - Ring Joint, Spiral Wounds and Jacketed 法兰;衬垫;管联接器详细信息...ANSI/ASME B 16.1-1989 25,125,250和800级铸铁管法兰和法兰配件Cast Iron Pipe Flanges and Flanged Fittings, Class 25, 125, 250, and 800 铸铁管;法兰;压力试验详细信息...ANSI/ASME B 16.5-1996 管法兰及法兰配件NPS1/2至24 Pipe Flanges and Flanged Fittings NPS 1/2 Through NPS 24 法兰连接;法兰;规范(验收) 详细信息...ANSI/ASME B 16.24-2001 铸铜合金管法兰和法兰配件Cast Copper Alloy Pipe Flanges and Flanged Fittings 螺栓连接(法兰);管连接件;法兰详细信息...ANSI/ASME B 16.47-1996 大直径钢法兰NPS26至60 Large Diameter Steel Flanges NPS 26 Through NPS 60 法兰;钢法兰;高温压力试验详细信息...ANSI/ASME B 16.42-1987 球墨铸铁管法兰和法兰配件Ductile Iron Pipe Flanges and Flanged Fittings 法兰;规范(验收);管详细信息...ANSI/ASME B 18.2.3.9M-1984 米制加重六角头带法兰螺钉Metric Heavy Hex Flange Screws 螺钉;锁定装置及定位装置;米制的详细信息...ANSI/ASME B 18.2.3.4M-1984 米制六角头法兰螺钉Screws, Metric Hex Flange 螺钉;锁定装置及定位装置;米制的详细信息...ANSI/ASME B 18.16.2M-1979 六角型螺母和六角型法兰螺母, 米制普通扭力型钢扭力矩拉力测试要求Hex Nuts and Hex Flange Nuts, Torque-Tension Test Requirements for Prevailing-Torque Type Steel, Metric 螺母;锁定装置及定位装置;试验详细信息...ANSI/ASME B 18.2.7.1M-2002 米制12-花键法兰螺钉Metric 12-Spline Flange Screws 详细信息...ANSI/ASME B16.21-2005 管法兰用非金属平垫圈详细信息...ANSI/ASME B16.5-2003 管法兰及法兰式管件NPS 1/2至NPS 24 (Pipe Flanges and Flanged Fittings NPS 1/2 Through NPS 24 ) 详细信息...ANSI/ASTM F 423-1996 聚四氟乙烯(PTFE)塑料衬里的黑色金属管、配件和法兰规范Specification for Polytetrafluoroethylene (PTFE) Plastic-Lined Ferrous Metal Pipe, Fittings, and Flanges 聚四氟乙烯;配件;法兰;管;金属详细信息...ANSI/AWWA C 115/A 21.15-1994 水处理.带延性铁或灰口铸铁螺纹法兰的法兰延性铁管Water Treatment - Flanged Ductile-Iron Pipe With Ductile-Iron or Gray-Iron Threaded Flanges 法兰连接;铸铁管;给水;水管详细信息...ANSI/AWWA C 207-2001 给水工程用钢制管法兰.4英寸-144英寸(100mm-3600mm) Steel Pipe Flanges for Waterworks Service -- Sizes 4 in. through 144 in. (100 mm through 3,600 mm) 钢法兰;给水;钢管;水管详细信息...ANSI/ASTM F 1545-1996 有塑料内衬的铁合金管、配件和法兰的规范Specification for Plastic-Lined Ferrous Metal Pipe, Fittings and Flanges 金属导管;塑料详细信息...ANSI/ASTM F 1311-1997 大直径制造的碳钢法兰规范Specification for Large-Diameter Fabricated Carbon Steel Flanges 钢法兰;散装详细信息...ANSI/ASTM F 704-1997 管道系统法兰接头用螺栓长度的选择的实施规程Practice for Selecting Bolting Lengths for Piping System Flanged Joints 螺栓连接(法兰);管道装置;紧固件详细信息...。

管道阀门材料的英文代码管道阀门材料的英文代码缩写符号中文英文B(in.or") 英寸InchBB 螺栓连接的阀盖Bolted BonnetBC 螺栓阀帽Bolted CapBE 坡口端Bevelled EndBW 对焊Butt WeldCA 腐蚀裕度Corroison AllowanceCAF 压缩石棉纤维Compressed Asbestos FiberCALC 计算CalculateCS 碳钢Carbon SteelCST 铸钢Cast SteelDWG 图DrawingEC 外涂Exteral CoatingEFW 电熔焊Electric fusion WeldERW 电阻焊Elecric resistance WeldFF 平面Flat Face(Full Face)FLG 法兰FlangeFtoF 面至面Face to FaceGALV 镀锌的GalvanizedHEX.NUT 六角形螺母Hexagonal NutHF 钨铬钴（硬质）合金表面Hardened Facing(API ST'D 600Tadle3Trim No.5) ID 内径Inside DiameterLB 磅PoundLIFT 升降式Lift TypeLJ 翻边短管Lap JointM&F 凹面和凸面Male & FemaleMAX 最大MaximumMIN 最小MinimumNB 无阀帽Non-BonnetNo. 序号NumberNPS 管道公称直径Nominal Pipe SizeNPI 美国标准锥管螺纹American National Standard TaperPipe Thread OD 外径Outside DiameterOS&Y 外螺纹阀轭Outside Screw and Yoke TypeP&ID 工艺仪表流程图Piping&Instrument DrawingPE 平端Plain EndPTFE 聚四氟乙烯PolyterafluoroethylenePVC 聚氯乙烯Poly Vinyl ChlorideR 半径RadiusRF 突面Raised FaceRJ 环槽面Ring JointS.BOLT 双头螺栓Stud boltSCH 管表号ScheduleSCRD 螺纹的ScrewedSH 硬表面层Surface Hardened Steel(API ST'D600Table3Trim No.8or8A)SMLS 无缝钢管Seamless SteelSO 平焊Slip OnSS 不锈钢Stainless SteelST'D 标准StandardSW 承插焊Socket Weld SWING 旋启式Swing TypeT&G 榫面和槽面T ongue＆Groove TE 螺纹端Threaded End THD 螺纹的ThreadedUFD 公用工程流程图Utility Flow Drawing WELD 焊接WeldWN 焊颈（对焊）Weld NeckBBP EL 底板底面标高B.L. 界区线BOP EL 管道底标高CL EL 中心线标高DIS 出口DR 导淋ECC 底平偏心异径管EL 标高F.P. 固定点FTF 管件对管件M.L. 接图线MI/SF 金属软管PF EL 平台标高PN 装置北POS EL 支撑点标高SUC 入口TOP ECC 顶平偏心异径管VENT 放空WP EL 工作点标高阀门种类VS 闸阀VB 球阀VC 止回阀VD 截止阀VF 蝶阀VG 隔膜阀VN 针形阀VR 旋塞阀端面型式F 法兰B 对焊端S 承插焊T 螺纹端W 对夹式压力等级A 150Lb（2.0MPa）B 300Lb（5.0MPa）C 600Lb（11.0MPa）D 800LbE 900Lb（15.0MPa）F 1500Lb（26.0MPa）G 2500Lb（42.0MPa）K 1.0MPa L 1.6MPaM 2.5MPaN 4.0MPaP 6.3MPaQ 10.0MPaR 16.0MPaT 25.0MPaW 特殊压力级阀体材质A 铸铁B 碳钢C 低合金钢D 合金钢E 不锈钢F 非金属G 衬里及内防腐H 有色金属K 特殊材料X 渡锌碳钢。

1.PVDF-HP ,CLEAN PVC 材料介紹●PVDF 材料介紹常用配管用塑材管之化學式:PVDF=Polyvinylidene Fluoride由分子結構可知PVDF跟PTFE的差別(PVDF為二氟/PTFE為四氟化物)同屬於氟素族之塑料.塑料一般可分為兩類; 一.熱固性二.熱塑性. PVDF, PTFE屬於後者. 可以用熱熔方式焊接.而熱固性塑料只能用膠合方式連接.PVDF-HP 生產時必須全程在CLASS 1000級無塵室中生產,CLASS 100級無塵室中包裝. 半導體業PVDF-HP之應用.以超純水系統為主.其特性為●材料密度大分子緊密以致表面光滑,C值可達到2.0.細菌不易附著.●離子不易釋出.●加工容易,可熱熔焊接.●可使用在水質18MΩ超純水管線PVDF 性能表PVDF-HP 管線材料技術資料原材料強度退化表(σ=Reference stress ), 耐壓等級以50年為設計標準.以上表格是以照DVS2205-1(德國塑材國家標準協會)試驗得到之數據由以上的圖表及公式,我們可以得知在不同的工作壓力,溫度下要選用的管璧厚度.以上數據已把焊接係數F=0.8計算在內PVDF-HP 管支撐注意事項為避免由於PVDF 熱漲冷縮造成管路產生應力而破裂.以下管架放置須注意的方式在Hot DI管路因溫度膨脹造成管路變形問題提出說明.依據GEORGE FISCHER施工規範計算說明舉例: 機台Hot DI管路安裝示意圖如下使用溫度為70℃,室內溫度24℃下可的以下數據ΔL=L*ΔT*αΔL=2*(70-24)*0.18=16.56mmH=21.7*√d*ΔLH=21.7*√25*16.56=441.5MM﹤2500mm因此SUPPORT 現場固定距離不會損害管材. 以下為其他型態PVDF-HP 管支撐距離.下列表格是依據管內流體比重=1g/cm³為標準但在不同的流體密度以及管規格下我們可依照以下圖表計算距離此表格是依據DVS2210 TABLE 18製作舉例:假設使用流體比重=1.25溫度=40°C管子為SDR=21 (PN16)管徑為Da63=2”管依據以上圖表計算如下L=La×f1×f2=1300×0.96×1.08=1348mm2.CLEAN PVC 材料介紹水是生命之泉源，供水管道系統則是我們生命泉源的傳送工具，是我們生存環境中最重要的一部份。
