EI矽钢片 （标准尺寸）

EI片外部结构及尺寸编码

型号 A B C D E F G 孔径(Φ)
EI-28 28 21 8 4 6 17 4
EI-30 30 20 10 5 5 15 5
EI-35 35 24.5 10 5 7.5 19.5 5
EI-38.4 38.4 25.6 12.8 6.4 6.4 19.2 6.4
EI-38.4 38.4 44.8 12.8 6.4 6.4 38.4 6.4
EI-41 41 27 13 6 8 21 6 3.2
EI-42 42 28 14 7 7 21 7 3.5
EI-48 48 32 16 8 8 24 8 3.5
EI-50 50 34 14 9 9 25 8
EI-54 54 36 18 9 9 27 9 3.5
EI-57 57 38 19 9.5 9.5 28.5 9.5 4.0
EI-60 60 40 20 10 10 30 10 3.5
EI-66 66 44 22 11 11 33 11 4.5
EI-75 75 50 25 12.5 12.5 37.5 12.5
EI-76.2 76.2 50.8 25.4 12.7 12.7 38.1 12.7 5.0
EI-78 78 52 26 13 13 39 13 5.0
EI-78 78 53 22 14 14 39 14 5.0
EI-84 84 56 28 14 14 42 14 5.0
.
.
EI-85.8 85.8 57.2 28.6 14.3 14.3 42.9 14.3 5.0
EI-96 96 64 32 16 16 48 16 6.3
EI-105 105 70 35 17.5 17.5 52.5 17.5 6.0
EI-108 108 72 36 18 18 54 18 5.5
EI-114 114 76 38 19 19 57 19 7.0
EI-120 120 80 40 20 20 60 20 7.0
EI-126 126 84 42 21 21 63 21 14.0
EI-132 132 88 44 22 22 66 22 7.0
EI-133.2 133.2 88.8 44.4 22.2 22.2 66.6 22.2 7.0
EI-144 144 98 40 26 26 72 26 7.0
EI-150 150 100 50 25 25 75 25 8.0
EI-152.4 152.4 101.6 50.8 25.4 25.4 76.2 25.4 8.0

EI-162 162 108 54 27 27 81 27 8.0
EI-168 168 112 56 28 28 84 28 10.0
EI-171 171 114 57 28.5 28.5 85.5 28.5 9.0
EI-174 174 116 58 29 29 87 29 10.5
EI-180 180 120 60 30 30 90 30 9.0
EI-192 192 128 64 32 32 96 32 10.0
EI-210 210 140 70 35 35 105 35 10.0
EI-240 240 160 80 40 40 120 40 12.0
EI-228* 228 152 76 38 38 114 38 12.0
EI-270* 270 180 90 45 45 135 35 11.8
EI-300* 300 200 100 50 50 150 50 12.0
EI-360* 360 240 120 60 60 180 60 12.0
*注：1) 带*的均为手工冲压

合集下载

EI铁芯规格表

EI铁芯规格表


2.使用用测量工具：0~25mm规格外径千分尺,0~250mm规格百分尺,塞规。
3.此表中含有带孔(H)和不带孔之规格,“4H”表示4孔，“2H”表示2孔
4.尺寸误差标准≤±0.08mm,毛刺：黑片≤0.02mm，白片≤0.025mm，弯曲度：24~54规格≤0.2mm，
57~85.8(不含)规格≤0.3mm，85.8以上规格≤0.4mm,厚度差≤±0.03mm。
80 96 64 6 64 79 16 16 16 32 16 48
18 EI-105(4H) 87.5 105 70 6 70 87 17.5 17.5 17.5 35 17.5 52.5
19 EI-114(4H) 95 114 76 7 76 95 19 19 19 38 19 57
20 EI-133.2(4H) 111 133 88.8 7 88.8 111 22.2 22.2 22.2 44.4 22.2 66.6
W
XV
B
VX
11 EI-54
45 54 36
9 9 9 18 9 27
12 EI-57(2H)
47.5 57 38 4.0 38 28.5 9.5 9.5 9.5 19 9.5 28.5
13 EI-60(4H)
50 60 40 4.5 40 50 10 10 10 20 10 30
14 EI-66(4H)
55 66 44 4.5 44 55 11 11 11 22 11 33
15 EI-76.2(4H) 63.5 76.2 50.8 5 50.8 64 12.7 12.7 12.7 25.4 12.7 38.1
16 EI-85.8(4H) 71.5 85.8 57.2 5 57.2 71 14.3 14.3 14.3 28.6 14.3 42.9
硅钢片性能及牌号对照

硅钢片性能及牌号对照

矽钢片的好坏取决于矽钢片的材质和加工工艺，EI型矽钢片的加工工艺最重要。

它直接影响变压器的质量，加工工艺中的冲压方法，退火方法最重要，同一材质的矽钢片冲压毛刺小的与毛刺大的制作的变压器性能差7%，同一材质的矽钢片退后（氮气保护退火）与不退火的矽钢片制作的变压器性能相差7-10%国内常用的H系列编号，是沿用70年代-90年代的日本新日铁的标号。

而现在正规厂家都按照新的标号标示。

旧标号新标号性能相当材料我知道的批发价格{退火片要贵1000-2000米/吨}H12 50H270 50WW270 B50A270 21000元H14 50H310 50WW310 B50A310 15800元H18 50H470 50WW470，B50A470 14000元H23 50H600 50WW600，B50A600 12600元H30 50H700 50WW700，B50A700 11000元H40 50H800 50WW800，B50A800 9600元H50 50H1000 50WW1000， B50A1000 8500元H60 50H1300 50WW1300，B50A1300 8000元从工艺上说，Z系列均为冷轧有取向高含硅量，H系列一般是冷轧无取向中高含硅量，H型无取向性钢片也有0.35MM的薄片。

但是产量很少，一般用于要求较高的场合。

无取向硅钢片常用的有下列几种：H50 H23 H18 H14 H12比重 7.85 7.75 7.65 7.65 7.65铁损P1.5/50HZ≤13 6.2 4.7 4.0 3.6磁通密度B50≥ 1.69 1.66 1.64 1.61 1.6按温升来说H18低于H23，H23低于H50按空载电流则相反。

另外同一牌号有白片黑片之分，黑片{退火片}性能优于白片。

另外同一牌号铁芯尺寸不同性能也不同。

有取向硅钢带常用的牌号有Z11 Z10比重7.65 7.65铁损P1.7/50 ≤ 1.66 1.51磁通密度B10≥ 1.74 1.77日本jfe(旧川崎):35jn250 (0.35mm厚、铁损在2.18～2.26之间、磁感1.69以上)50jn270 (0.50mm厚、铁损在2.38～2.42之间、磁感1.68以上)50jn290 (0.50mm厚、铁损在2.46～2.51之间、磁感1.68以上)50jn310 (0.50mm厚、铁损在2.50～2.54之间、磁感1.69以上)日本新日铁:50h270 (0.50mm厚、铁损在2.37～2.41之间、磁感1.68以上)50h290 (0.50mm厚、铁损在2.46～2.50之间、磁感1.68以上)50h310 (0.50mm厚、铁损在2.49～2.53之间、磁感1.69以上)中国太钢:50tw290 (0.50mm厚、铁损在2.54～2.60之间、磁感1.68以上)50tw310 (0.50mm厚、铁损在2.64～2.69之间、磁感1.68以上)50tw350 (0.50mm厚、铁损在2.70～2.76之间、磁感1.69以上)中国牌号表示方法：（1）冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。

铁心 EI参数

铁心 EI参数


7 EI-26 A0 19.5 26 16.25 /
/
/
/
/ 3.25 3.25 6.5 6.5 13
75 25 338.00 24.24 24.56 24.88 25.2
8 EI-28 A0 25 28 21
/
/
/
/
/
4
4
8
6
17 77.42 22.58 496.00 35.58 36.05 36.52 36.99
32 EI-57 A0 47.5 57 38.5 /
/
/
/
/
9
9
18 10.5 29.5 75.43 24.57 2088.00 157.64 159.73 161.82 163.90
33 EI-57 U2 47.5 57 38
/
5.5
/
/ 36.5 9.5 9.5 19 9.5 28.5 76.26 23.74 2062.00 147.88 149.84 151.79 153.75
27 EI-149 A4 129.5 149 102 8
/ 102 127
/ 27.5 23.5 47 27.5 74.5 73.35 26.65 14996.54 1075.62 1089.87 1104.12 1118.37
28 EI-171 A4 146 171 119 8
/ 119 151
/
3 EI-19 A0 15 19 12.5 /
/
/
/
/
2.5 2.5
5
4.5 10 75.64 24.36 195.00 13.98 14.17 14.36 14.54
4 EI-22 A0 17 22 14

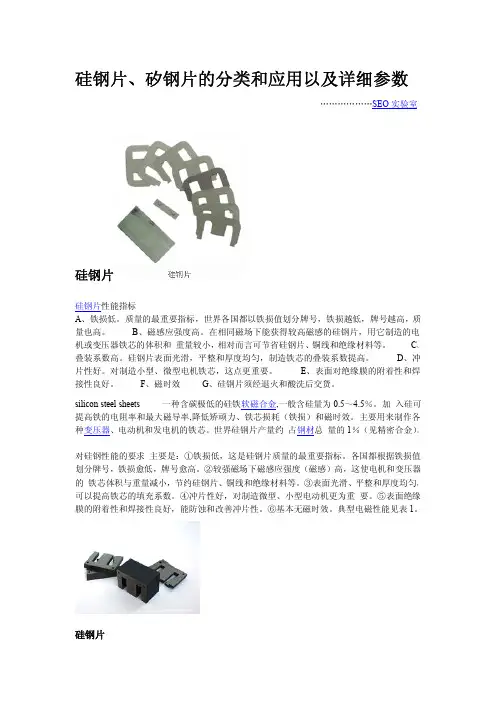

硅钢片、矽钢片的分类和应用以及详细参数

硅钢片、矽钢片的分类和应用以及详细参数

硅钢片、矽钢片的分类和应用以及详细参数………………SEO实验室硅钢片硅钢片性能指标A、铁损低。

质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。

B、磁感应强度高。

在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。

C、叠装系数高。

硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。

D、冲片性好。

对制造小型、微型电机铁芯，这点更重要。

E、表面对绝缘膜的附着性和焊接性良好。

F、磁时效G、硅钢片须经退火和酸洗后交货。

silicon steel sheets一种含碳极低的硅铁软磁合金,一般含硅量为0.5～4.5％。

加入硅可提高铁的电阻率和最大磁导率,降低矫顽力、铁芯损耗（铁损）和磁时效。

主要用来制作各种变压器、电动机和发电机的铁芯。

世界硅钢片产量约占钢材总量的1％（见精密合金）。

对硅钢性能的要求主要是：①铁损低，这是硅钢片质量的最重要指标。

各国都根据铁损值划分牌号，铁损愈低，牌号愈高。

②较强磁场下磁感应强度（磁感）高，这使电机和变压器的铁芯体积与重量减小，节约硅钢片、铜线和绝缘材料等。

③表面光滑、平整和厚度均匀，可以提高铁芯的填充系数。

④冲片性好，对制造微型、小型电动机更为重要。

⑤表面绝缘膜的附着性和焊接性良好，能防蚀和改善冲片性。

⑥基本无磁时效。

典型电磁性能见表1。

硅钢片硅钢片一般随硅含量提高，铁损、冲片性和磁感降低，硬度增高（图3）。

工作频率愈高,涡流损耗愈大,选用的硅钢片应当愈薄。

硅钢片的主要用途与厚度和含硅量的关系见表2。

冶炼和轧制硅钢主要用氧气转炉冶炼（也可用电弧炉冶炼）,配合钢水真空处理和AOD技术（见炉外精炼，采用模铸或连铸法。

根据不同的用途,冶炼时改变硅(0.5～4.5％)和铝(0.2～0.5％)含量以满足不同磁性的要求。

高牌号硅钢片的硅和铝量相应提高。

碳、硫和夹杂物尽量减少。

冷轧硅钢片的磁性、表面质量、填充系数和冲片性比热轧硅钢片好，并可成卷生产，所以从60年代开始有些国家已停止生产热轧硅钢片。
