单片机交通灯实验报告简介本实验通过使用单片机设计并实现一个交通灯控制系统，模拟城市道路上的交通信号灯。
实验过程中，我们通过编程控制不同灯的亮灭状态，实现交通灯的循环变换，以此来模拟车辆和行人的行进。
实验材料•单片机•LED灯•电阻•连线•电源实验过程及结果1. 电路连接首先，我们根据实验需要将单片机和LED灯等材料进行连接。
具体连接方式如下：- 将电阻连接到单片机的IO口上，起到限流的作用。
- 将LED灯连接到电阻的另一端。
- 将单片机通过连线与电源进行连接。
2. 程序设计接下来，我们需要编写程序来实现交通灯的循环变换。
使用C语言编程，通过控制IO口的高低电平来控制LED灯的亮灭状态。
以下是程序的主要逻辑：#include <reg52.h>sbit redLed = P1^0; // 红灯sbit yellowLed = P1^1; // 黄灯sbit greenLed = P1^2; // 绿灯void delay(unsigned int t){while(t--);}void main(){while(1){// 红灯亮，其他灯灭redLed = 0;yellowLed = 1;greenLed = 1;delay(50000);// 红灯亮黄灯亮，绿灯灭redLed = 0;yellowLed = 0;greenLed = 1;delay(20000);// 绿灯亮，其他灯灭redLed = 1;yellowLed = 1;greenLed = 0;delay(50000);// 黄灯亮，其他灯灭redLed = 1;yellowLed = 0;greenLed = 1;delay(20000);}}3. 实验结果与分析通过实验，我们观察到LED灯按照我们设计的程序循环地变换亮灭状态，从而实现了交通灯的模拟效果。
红灯、黄灯、绿灯在规定的时间间隔内依次亮起，并在该时间间隔结束后熄灭。
单片机交通灯实验报告一、实验目的二、实验原理三、实验器材四、实验步骤五、实验结果六、实验分析与讨论七、实验总结一、实验目的：本次单片机交通灯实验的主要目的是通过使用单片机控制LED灯的亮灭，模拟交通信号灯的运行状态，并能够正确地掌握单片机编程技巧和硬件连接技术。
二、实验原理：本次交通灯实验采用了单片机作为中央处理器，通过编写程序控制LED灯的亮灭来模拟交通信号灯。
在程序中，我们需要使用到延时函数和条件判断语句。
具体来说，在红绿黄三个LED灯之间切换时，需要设定一个时间段，并在该时间段内循环执行红绿黄三个LED灯亮度变化的循环语句。
三、实验器材：1. 单片机开发板一块；2. LED 灯若干；3. 杜邦线若干。
四、实验步骤：1. 将红色 LED 灯连接至 P0 口；2. 将黄色 LED 灯连接至 P1 口；3. 将绿色 LED 灯连接至 P2 口；4. 将单片机开发板与电脑连接，打开 Keil 软件；5. 编写程序，将红色 LED 灯亮起来；6. 编写程序，将黄色 LED 灯亮起来；7. 编写程序，将绿色 LED 灯亮起来；8. 编写程序，模拟交通信号灯的运行状态。
五、实验结果：在完成了上述步骤后，我们成功地模拟出了交通信号灯的运行状态。
具体来说，在程序中我们设定了一个时间段为10s，在这个时间段内，红灯亮 5s，黄灯亮 2s，绿灯亮 3s。
在这个时间段结束后，循环执行该过程。
六、实验分析与讨论：通过本次交通灯实验，我们学习到了如何使用单片机控制LED灯的亮灭，并能够正确地编写程序模拟交通信号灯的运行状态。
在编写过程中需要注意以下几点：1. 在使用延时函数时要注意时间单位和精度；2. 在编写条件判断语句时要注意逻辑结构和语法规范；3. 在硬件连接时要注意杜邦线的颜色对应关系和插口位置。
七、实验总结：本次单片机交通灯实验是一次非常有意义的实践活动。
通过此次实验，我们掌握了单片机编程技巧和硬件连接技术，并能够正确地模拟交通信号灯的运行状态。
交通控制plc实验报告交通控制PLC实验报告摘要：本实验旨在利用PLC（可编程逻辑控制器）技术来实现交通信号灯的控制，以提高交通效率和安全性。
通过实验，我们验证了PLC在交通控制中的应用效果，并对其性能进行了评估。
1. 实验目的交通信号灯是城市交通管理的重要组成部分，它能够有效地指引车辆和行人，减少交通事故的发生。
本实验旨在利用PLC技术设计和控制交通信号灯，以验证其在交通控制中的应用效果，并评估其性能。
2. 实验原理PLC是一种专门用于工业控制的计算机，它能够根据预设的逻辑程序自动执行各种控制任务。
在交通控制中，我们可以利用PLC来模拟交通信号灯的控制过程，包括红灯、黄灯和绿灯的切换，以及不同方向车辆和行人通行的协调。
3. 实验过程我们首先搭建了一个简单的交通信号灯模型，包括红、黄、绿三种灯和对应的控制电路。
然后，我们编写了PLC程序，根据交通信号灯的工作原理和规定，设置了不同灯的亮灭时长和切换逻辑。
最后，我们将PLC连接到交通信号灯模型，进行了实际控制和调试。
4. 实验结果经过实验，我们成功地利用PLC实现了交通信号灯的控制，包括按照规定的时间间隔切换红、黄、绿三种灯，以及协调不同方向的车辆和行人通行。
我们还对PLC的控制精度、稳定性和响应速度进行了评估，结果表明PLC在交通控制中具有较高的可靠性和灵活性。
5. 结论本实验验证了PLC在交通控制中的应用效果，证明了其能够有效地提高交通效率和安全性。
未来，我们将进一步优化PLC程序和控制系统，以适应更复杂的交通场景，为城市交通管理和发展做出更大的贡献。
通过本次实验，我们深刻认识到PLC技术在交通控制领域的潜力和优势，相信它将在未来的交通管理中发挥越来越重要的作用。

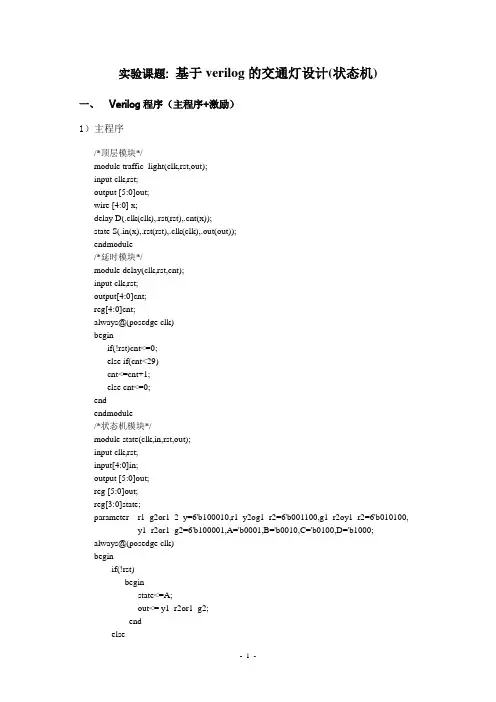

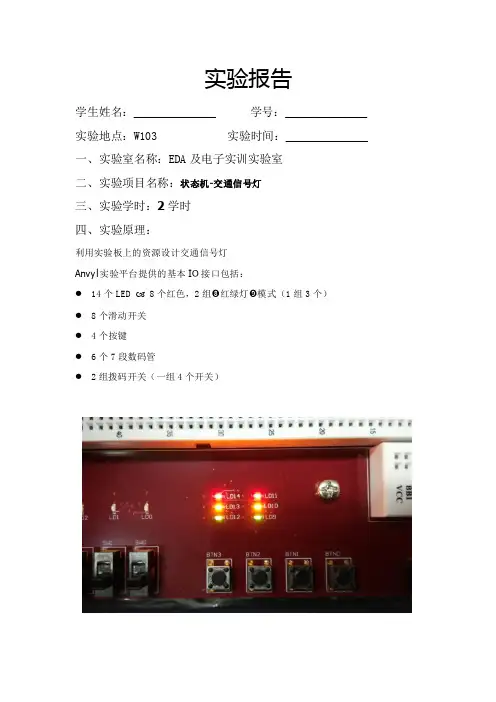

实验课题:基于verilog的交通灯设计(状态机)一、Verilog程序（主程序+激励）1）主程序/*顶层模块*/module traffic_light(clk,rst,out);input clk,rst;output [5:0]out;wire [4:0] x;delay D(.clk(clk),.rst(rst),.cnt(x));state S(.in(x),.rst(rst),.clk(clk),.out(out));endmodule/*延时模块*/module delay(clk,rst,cnt);input clk,rst;output[4:0]cnt;reg[4:0]cnt;always@(posedge clk)beginif(!rst)cnt<=0;else if(cnt<29)cnt<=cnt+1;else cnt<=0;endendmodule/*状态机模块*/module state(clk,in,rst,out);input clk,rst;input[4:0]in;output [5:0]out;reg [5:0]out;reg[3:0]state;parameter r1_g2or1_2_y=6'b100010,r1_y2og1_r2=6'b001100,g1_r2oy1_r2=6'b010100, y1_r2or1_g2=6'b100001,A='b0001,B='b0010,C='b0100,D='b1000;always@(posedge clk)beginif(!rst)beginstate<=A;out<= y1_r2or1_g2;endelsebegincase(state)A: beginif(in<25)state<=A;elsebeginstate<=B;out<=r1_g2or1_2_y;endendB: beginif(in>24)state<=B;elsebeginstate<=C;out<=r1_y2og1_r2;endendC: beginif(in<25)state<=C;elsebeginstate<=D;out<=g1_r2oy1_r2;endendD: beginif(in>24)state<=D;elsebeginstate<=A;out<=y1_r2or1_g2;endendendcaseendendendmodule2）激励module test;reg clk,rst;wire [5:0]out;traffic_light test(clk,rst,out);initialbeginclk='b1;forever #5 clk=~clk;endinitialbeginrst='b0;#10 rst='b1;#500 rst='b0;#10 rst='b1;endendmodule二、实验波形图截图三、波形分析输出out[5:0]分别对应：out[5]：主干道红灯out[4]：主干道黄灯out[3]：主干道绿灯out[2]：支干道红灯out[1]：支干道黄灯out[0]：支干道绿灯初始状态为：主干道红灯亮，支干道绿灯亮。
