CATIA 钣金教程

149创成式钣金设计（Generative SheetMetal Design） 第 6 章

图6-39 Rolled Wall创建的封闭卷曲钣金



可参考光盘\Chapter 6文件夹中视频文件：Rolled Wall

 做练习可参考光盘\Chapter 6 文件夹中例题：Rolled Wall.CATPart

6.4 钣金弯曲（Bending）

Bending 工具条提供有对已有钣金进行打弯、打印记、加圆角等操作的功能。通过此

工具条，可以将平面的钣金打弯，手动添加钣金过渡圆角等。

简单折弯。单击

Bending 工具条中

Bend

右下角的小三角，展开

Bends 工具条，该工具条用来在两块钣金之间添加普通圆角或者变钣金圆角，下面分别叙述。

（

1）

Bend：提供在两块钣金之间添加普通过渡圆角的功能。单击（菜单操作为

Insert→

Bending→Bend），出现如图

6-40所示的对话框。

图6-40 Bend Definition对话框

 Support1/Support2：需要进行圆角操作的两块钣金。

 Radius：圆角半径（默认值是在Sheet Metal Parameters中设置的）。可使用上面提到的右

击方法将其灭活，手动设置圆角半径值。

单击

More 按钮可扩展对话框，如图

6-41所示，在对话框右侧可以设置两块钣金的过渡方

式，此功能在

Wall On Edge中已介绍过。

在

Support1/Support2中分别选择要倒圆的两块钣金，对钣金圆角、两钣金左右两侧的过渡

方式进行必要的设置，如图

6-41左图所示，生成钣金圆角后的效果如图

6-41右图所示。

（

2）

Conical Bend：提供在两块钣金之间添加变半径过渡圆角的功能。单击

（菜单操

作为

Insert→Bending→Conical Bend），出现如图

6-42所示的对话框。

catia钣金折弯k因子

Catia是一款强大的三维设计软件，广泛应用于工程设计领域。在钣金折弯过程中，K因子是一个重要的参数，它对于折弯件的形状和尺寸起到关键的影响。本文将从K因子的定义、计算方法和影响因素三个方面进行阐述，帮助读者更好地理解和应用Catia钣金折弯K因子。

一、K因子的定义

K因子是指钣金折弯过程中，板材弯曲区域中应力与应变的比值。它反映了板材在弯曲过程中的变形程度，也可以看作是板材在折弯过程中的柔韧性和可塑性指标。K因子的数值一般在0.3-0.5之间，数值越大表示板材越容易弯曲，数值越小表示板材越难弯曲。

二、K因子的计算方法

在Catia中，我们可以通过以下步骤来计算钣金折弯K因子：

1. 创建折弯模型：首先，我们需要在Catia中创建一个钣金折弯模型，包括板材的几何形状和折弯区域。

2. 定义材料属性：然后，我们需要为板材定义材料属性，包括弹性模量和屈服强度等参数。这些参数将在后续的K因子计算中起到重要作用。

3. 设置折弯工艺：接下来，我们需要设置折弯工艺，包括板材的厚度、折弯角度和折弯半径等参数。这些参数也会对K因子的计算结果产生影响。 4. 进行模拟分析：在完成以上准备工作后，我们可以进行模拟分析，通过Catia的仿真功能来计算K因子。在仿真过程中，Catia会考虑材料的力学性能和折弯工艺的影响，从而得出准确的K因子数值。

5. 结果分析与优化：最后，我们可以根据模拟分析的结果进行数据分析和优化设计。如果K因子的数值不满足要求，可以通过调整材料属性或折弯工艺参数来优化设计，以获得更理想的折弯效果。

三、K因子的影响因素

K因子的数值受到多个因素的影响，包括板材的材料性能、几何形状和折弯工艺等。具体来说，以下几个因素对K因子的数值有较大影响：

1. 材料性能：板材的弹性模量和屈服强度等材料性能参数会直接影响K因子的数值。通常情况下，材料的弹性模量越大、屈服强度越小，K因子的数值也会越大。

catia中文全套教程(

全文)

目录contents•CATIA软件概述

•CATIA软件基本操作

•零件设计模块详解

•曲面设计模块详解

•钣金设计模块详解

•

模具设计模块详解CHAPTER

01

CATIA软件概述12

3CATIA是法国达索公司开发的一款高端CAD/CAE/CAM一体化软件，广泛应用于航空航天、汽车、机械制造等领域。

CATIA具有强大的建模、分析和仿真功能，支持从产品设计、分析、制造到维护的全生命周期管理。

CATIA软件界面友好，操作便捷，支持多平台运行，可与其他主流CAD

软件进行数据交换。CATIA软件简介航空航天

汽车机械制造

其他领域CATIA软件应用领域

用于飞机、发动机等复杂产品的设计、分析和制造。用于各类机械设备、零部件的设计、优化和制造。

用于车身、底盘、动力系统等各部件的设计、仿真和制造。如船舶、电子、建筑等行业的产品设计和制造。CATIA软件发展历程

011981年，达索公司推出第一款CATIA软件，主要用于曲面造型和实体建模。

021990年代，CATIA逐步引入CAD/CAE/CAM一体化概念，实现了从设计到制造的全面覆盖。

032000年代以后，CATIA不断进行技术升级和版本更新，引入了更多的创新功能和行业解决方案。

04近年来，随着云计算、大数据等技术的发展，CATIA也在逐步实现云端化、智能化等新的发展方向。CHAPTER

02

CATIA软件基本操作CATIA软件界面介绍

启动CATIA软件后，首先呈现的是主界面，包括菜单栏、工具栏、命令栏、规格栏、特征树等部分。

菜单栏包含了所有可用的命令和功能，通过下拉菜单可以访问各种工具和选项。

工具栏提供了常用命令的快捷方式，方便用户快速执行常用操作。规格栏用于显示和编辑选定对象的尺寸和属性。

特征树以树状结构显示模型中的所有特征和对象，方便用户管理和编辑模型。命令栏显示当前正在执行的命令及其选项，用户可以在此输入参数或选择选项。

01在使用CATIA软件时，建议定期保存工作，以避免意外丢失数据。02

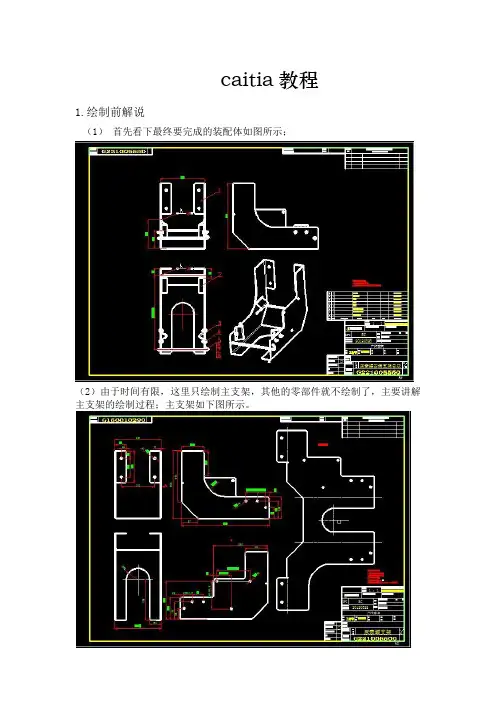

caitia教程

1.绘制前解说

（1） 首先看下最终要完成的装配体如图所示；

（2）由于时间有限，这里只绘制主支架，其他的零部件就不绘制了，主要讲解主支架的绘制过程；主支架如下图所示。

（3）首先说下此支架的绘制思路

caitia绘制这样的零部件有很多种方法可以完成，一种是可以在零部件设计模块下完成，只要通过绘制草图、拉伸、去除材料等命令就可以完成；第二种就是今天要讲的在钣金模块下完成建模，因为此支架为薄壁结构，一般是通过板材在弯板机上就可以完成，因此用钣金模块完成建模过程会比较便捷，高效；第三种可以在线框和曲面设计或是在创成式外观设计模块下通过绘制相应的曲面，然后通过加厚曲面来完成建模；建模方法还不止上述方法，只要熟悉各种建模方法后，就可以选择适合自己的方法去完成建模。

2．主支架的详细绘制过程

①双击打开caitia 进入file机械设计generative sheetmetal design这样我们就进入钣金设计模块。

②设置钣金厚度和折弯半径的大小

Catia在钣金中可以首先设置钣金厚度，以后所创建的钣金厚度就确定了，圆角也一样。点击如图所示按钮就会弹出设置对话画框

这里我们设置钣金厚度为3mm，圆角半径为5mm，一般是钣金厚度的2倍。

③设置好后，我们首先绘制支架的下底面，进入草绘界面，绘制好如图所示尺寸的草图，

然后退出草绘工作台。

④然后点击wall 命令，选择刚才绘制的草图，就可以完成地板的绘制，图下图所示

⑤接下来构建支架的两侧壁

点击wall on edge命令，选择长度方向的边沿，会显示预览状态，设置高度为366，点击确定就可以完成钣金一边侧壁的构建。

用同样的办法，我们完成另一边侧壁的构建。

⑥构建两侧壁的形状

两侧壁的形状不一样，需要单独创建，这里可以用去除材料的办法来完成，点击cut out
