压控振荡器VCO

vco振荡器工作原理

VCO（Voltage Controlled Oscillator，电压控制振荡器）是一种能够根据输入电压的变化以相关频率改变输出信号的设备。它是电子设备中广泛使用的一种元件，常用于频率合成器、通信设备和调制解调器等领域。

VCO的工作原理基于一个简单的振荡器电路，由一个振荡电路和一个电压控制电路组成。振荡电路产生一个连续变化的振荡信号，并将其输出。电压控制电路根据输入电压的变化，调整振荡电路的频率以产生与输入电压相关的输出频率。

振荡电路通常采用RC网络或LC网络来产生振荡信号。RC网络由电阻和电容器构成，当电容器充电和放电形成周期性的振荡信号。在LC网络中，电感和电容器共同构成谐振电路，其频率与电感和电容器的数值有关。

电压控制电路用于调节振荡电路的频率。它通常包含一个控制电阻和一个电压控制电容器，控制电阻通过调节电容器的电荷时间来改变振荡电路的频率。当输入电压增加时，电容器的电荷时间减小，振荡电路的频率提高；反之亦然。

通过精确控制输入电压，可以在一定范围内实现对VCO输出频率的精密调节。VCO的输出频率通常以Hz或kHz为单位，可以在几十Hz到几GHz的范围内调节。这使得VCO成为许多电子设备中调节频率的重要组成部分。

未知驱动探索，专注成就专业

1

正弦波发生电路

正弦波发生电路是一种电路系统，用于产生连续的正弦波信号。以下是一种常见的正弦波发生电路。

1. RC相移网络：这是一种简单的正弦波发生电路，使用一个电容和一个电阻构成的相移网络。根据RC网络的性质，当输入一个方波或方波脉冲时，输出信号会变成更接近正弦波的波形。

2. 晶体管振荡器：这是一种更复杂的正弦波发生电路，通常由几个晶体管和其他电子元件构成。晶体管振荡器利用放大器的放大作用和反馈回路的控制，使得电路在特定的频率下开始自我启动振荡，产生正弦波信号。

3. 压控振荡器（VCO）：这是一种特殊类型的正弦波发生电路，其频率可以通过改变输入的电压进行控制。VCO常用于频率调制、频率合成和频率捷变等应用。 未知驱动探索，专注成就专业

2

4. 数字正弦波发生器：这是一种基于数字信号处理技术的正弦波发生电路。通过计算机处理器或专用的数字信号处理器，将数字信息转换为模拟的正弦波信号输出。

这些是一些常见的正弦波发生电路，不同的电路有不同的工作原理和实现方式，可以根据具体的需求选择适合的电路。

51文档网 / 为您整理

第1页 共40页

通信原理课程设计

课程名称：基于ADF4360-7的集成整

形N合成器的压控振荡器

指导老师：

专 业：

班 级：

姓 名：

学 号：

摘要:

ADF4360-7是一款整合了整形N合成器的压控振荡发生器(VCO)。ADF4360-7的中心频率是由外部传感器进行设定的。其允许频率范围从350MHz到1800MHz。另外可以选择使用2分频，则用户接受的射频输出信号频率范围在175MHz到900MHz。全部片内寄存器都是由一个简单的3线接口来控制的。设备操作电压范围从3.0V到3.6V并且在不使用时可以随时关51文档网 / 为您整理

第2页 共40页 闭。

Abstract:

The ADF4360-7 is an integrated integer-N synthesizer and voltage

controlled oscillator (VCO). The ADF4360-7 center frequency is set by

external inductors. This allows a frequency range of between 350 MHz to

1800 MHz. In addition, a divide-by-2 option is available, whereby the user

receives an RF output of between 175 MHz and 900 MHz. Control of all the

on-chip registers is through a simple 3-wire interface. The device

压控振荡器（VCO）

一 应用范围

用于各种发射机载波源、扩频通讯载波源或作为混频器本振源。

二 基本工作原理

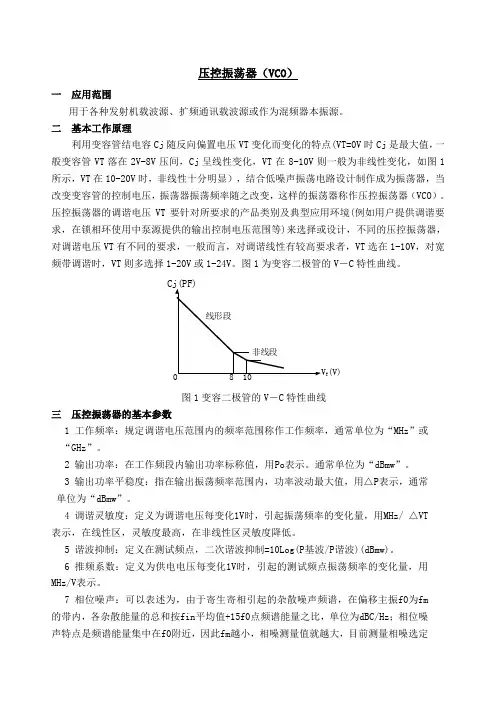

利用变容管结电容Cj随反向偏置电压VT变化而变化的特点(VT=0V时Cj是最大值，一般变容管VT落在2V-8V压间，Cj呈线性变化，VT在8-10V则一般为非线性变化，如图1所示，VT在10-20V时，非线性十分明显），结合低噪声振荡电路设计制作成为振荡器，当改变变容管的控制电压，振荡器振荡频率随之改变，这样的振荡器称作压控振荡器（VCO）。压控振荡器的调谐电压VT要针对所要求的产品类别及典型应用环境(例如用户提供调谐要求，在锁相环使用中泵源提供的输出控制电压范围等)来选择或设计，不同的压控振荡器，对调谐电压VT有不同的要求，一般而言，对调谐线性有较高要求者，VT选在1-10V，对宽频带调谐时，VT则多选择1-20V或1-24V。图1为变容二极管的V－C特性曲线。
