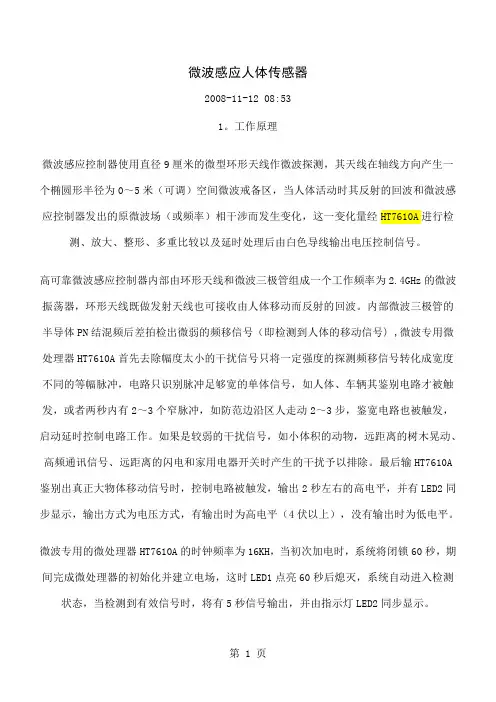

第 1 页 微波感应人体传感器
2008-11-12 08:53
1。工作原理
微波感应控制器使用直径9厘米的微型环形天线作微波探测，其天线在轴线方向产生一个椭圆形半径为0～5米（可调）空间微波戒备区，当人体活动时其反射的回波和微波感应控制器发出的原微波场（或频率）相干涉而发生变化，这一变化量经HT7610A进行检测、放大、整形、多重比较以及延时处理后由白色导线输出电压控制信号。
高可靠微波感应控制器内部由环形天线和微波三极管组成一个工作频率为2.4GHz的微波振荡器，环形天线既做发射天线也可接收由人体移动而反射的回波。内部微波三极管的半导体PN结混频后差拍检出微弱的频移信号（即检测到人体的移动信号) ,微波专用微处理器HT7610A首先去除幅度太小的干扰信号只将一定强度的探测频移信号转化成宽度不同的等幅脉冲，电路只识别脉冲足够宽的单体信号，如人体、车辆其鉴别电路才被触发，或者两秒内有2～3个窄脉冲，如防范边沿区人走动2～3步，鉴宽电路也被触发，启动延时控制电路工作。如果是较弱的干扰信号，如小体积的动物，远距离的树木晃动、高频通讯信号、远距离的闪电和家用电器开关时产生的干扰予以排除。最后输HT7610A鉴别出真正大物体移动信号时，控制电路被触发，输出2秒左右的高电平，并有LED2同步显示，输出方式为电压方式，有输出时为高电平（4伏以上），没有输出时为低电平。
微波专用的微处理器HT7610A的时钟频率为16KH，当初次加电时，系统将闭锁60秒，期间完成微处理器的初始化并建立电场，这时LED1点亮60秒后熄灭，系统自动进入检测状态，当检测到有效信号时，将有5秒信号输出，并由指示灯LED2同步显示。 第 2 页 控制器的外形上图所示，面板上设置有灵敏度调整孔，可以使监控距离在1～7米范围内可调，顺时针转动距离变远，逆时针转动距离变近， LED1、LED2用于指示TX982的工作状态，1.2米长的双芯屏蔽线用于连接电源和负载，其中红色线用来接正电源，白色线接输出，铜网屏蔽层接电源负极，必要时可以用类似电缆加长至50米以内使用。
微波信号的原理与应用
原理概述
微波信号是一种高频电磁波信号，波长在1mm至1m之间。它具有频率高、穿透力强、信息容量大等特点，因此在许多领域都有广泛的应用。微波信号的传输原理主要是基于电磁波的传播和反射。下面将从微波信号的生成、传输、接收等方面进行介绍。
微波信号的生成
1. 振荡器：微波信号的生成主要依靠振荡器。振荡器通常采用谐振腔或者谐振电路来产生特定频率的微波信号。
2. 放大器：生成的微波信号经过放大器进行增益处理，使得信号的强度达到要求，便于传输和接收。
微波信号的传输
微波信号传输主要有以下几种方式：
1. 导线传输：在短距离传输中，可以使用导线来传输微波信号。常用的导线传输方式有同轴电缆和微带线等。
2. 空间传输：在长距离传输中，常常采用天线来进行空间传输。天线可以将电磁波能量转换为空间传输，接收端的天线则将电磁波能量转换为电信号。
微波信号的接收
微波信号的接收通常需要进行解调和检测。
1. 解调：通过解调电路将微波信号中的信息提取出来，一般采用检波器等设备进行解调处理。
2. 检测：解调后的信号需要经过检测设备转换为可用的信号，供后续的处理和分析。
微波信号的应用
微波信号在许多领域有广泛的应用，下面列举了几个常见的应用领域：
1. 通信：微波信号作为一种高频信号，被广泛应用于无线通信系统中，例如移动通信、卫星通信等。
2. 雷达：微波信号在雷达系统中被用于探测、测量和跟踪目标物体，具有高精度和远距离探测的特点。 3. 医学：微波信号在医学影像领域有重要的应用，例如通过微波成像系统可以检测乳腺癌、脑血栓等疾病。
4. 物联网：随着物联网的发展，微波信号被广泛应用于智能家居、智能交通等领域，实现设备之间的无线通信和远程控制。
总结
微波信号作为一种高频电磁波信号，在现代社会中有着广泛的应用。从微波信号的生成、传输到接收等方面进行了详细的介绍。它的应用领域涉及通信、雷达、医学、物联网等多个领域，对于推动社会的发展和提升生活质量起到了不可替代的作用。随着科技的不断进步和发展，微波信号的应用前景将更加广阔。
微波电路基本概念
微波电路是研究和应用微波技术的重要组成部分，其基本概念是理解微波电路原理和设计微波设备的基础。本文将介绍微波电路的基本概念，包括微波频率范围、传输线、匹配网络、耦合器和功率分配器等。
一、微波频率范围
微波频率范围一般指的是几个GHz到几百GHz之间的频率范围。与常规的低频电路相比，微波电路在频率、尺寸以及特性上都有所不同。微波电路的频率高，传输的信号具有高速率和大带宽，因此其特性分析和设计方法也有所不同。
二、传输线
传输线是微波电路中常见的元件，用于在微波系统中传输信号。常见的传输线类型包括同轴电缆、矩形波导和微带线。传输线具有导频率特性、阻抗特性和波导模式等特点，其设计需要考虑阻抗匹配、功率传输以及信号衰减等因素。
三、匹配网络
匹配网络是微波电路中用于实现阻抗匹配的关键元件。在微波系统中，信号的传输需要保证阻抗的匹配，以减少反射和信号功率损失。常见的匹配网络包括L型匹配器、T型匹配器和π型匹配器等，通过调整元件的参数来实现阻抗匹配。 四、耦合器
耦合器是微波电路中用于将信号从一个部分传输到另一个部分的元件。常见的耦合器包括负载耦合器、耦合隔离器和功率耦合器等。耦合器的设计需要考虑耦合效率、插入损耗和功率传输等因素，以确保信号的有效传输。
五、功率分配器
功率分配器是微波电路中用于将输入功率分配给不同输出端口的元件。常见的功率分配器包括功分器和合分器等。功率分配器的设计需要考虑功率均匀分配、射频损耗和相位平衡等因素，以确保各个输出端口的功率和相位稳定。
六、微波器件
微波器件是用于产生、放大、调制、调制微波信号的器件。常见的微波器件包括微带滤波器、微波放大器、微波发生器和微波调制器等。这些器件通过调整电磁场的特性和信号的特性来实现对微波信号的处理，广泛应用于通信、雷达和卫星系统等领域。
总结
微波电路基本概念涵盖了微波频率范围、传输线、匹配网络、耦合器和功率分配器等关键元件。了解这些基本概念对于理解微波电路的工作原理和设计微波设备至关重要。在实际应用中，我们需要根据具体需求选择合适的微波器件和电路设计方法，以实现高效、稳定的微波信号传输和处理。
微波炉电路工作原理
微波炉电路的工作原理是利用微波辐射原理加热食物。具体工作原理如下：
1. 电源供电：首先，微波炉通过插座将电源连接到电源线上，提供所需的电能。
2. 控制系统：微波炉的控制系统可以通过面板上的按键和显示屏来控制加热时间、加热功率等参数。
3. 微波产生器：微波炉内部有一台称为磁控管的微波产生器。该产生器通过电磁场控制微波的频率和功率。当微波产生器启动时，它会产生大量的微波信号。
4. 振荡腔：微波炉内部有一个金属腔体，被称为振荡腔。这个腔体由金属和金属网格构成，能够产生适合食物加热的微波场。
5. 微波传输：微波在振荡腔中穿过金属网格，并与食物发生相互作用。金属网格避免了微波逃逸，确保微波照射范围只在腔体内。
6. 食物加热：当微波照射到食物上时，食物中的水分开始吸收微波能量，并被加热。水分的分子因微波的引导而振动，产生热量，进而加热食物。
7. 微波吸收剂：为了更好地加热食物，一些微波炉在食物周围放置了陶瓷或玻璃等的微波吸收剂。吸收剂能够吸收微波能量，并将其转化为热量，以便更高效地加热食物。
8. 加热控制：微波炉的控制系统根据用户设定的加热参数，如加热时间和功率水平，来控制微波产生器和加热过程。一旦设定的加热时间到达，微波炉会自动停止工作，从而完成加热过程。
总之，微波炉电路的工作原理是通过微波产生器产生微波信号，然后将其传输到振荡腔中，微波与食物相互作用，使食物发热，最终实现加热食物的目的。
