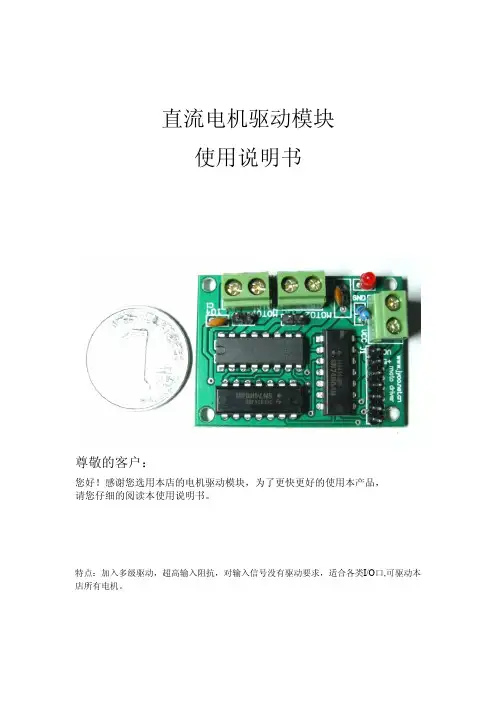

直流电机驱动模块使用说明书
尊敬的客户：您好！感谢您选用本店的电机驱动模块，为了更快更好的使用本产品，请您仔细的阅读本使用说明书。
特点：加入多级驱动，超高输入阻抗，对输入信号没有驱动要求，适合各类I/O口,可驱动本店所有电机。一.电机驱动模块简介中小电流直流电机专用驱动器，所用芯片l293属于H桥集成电路，其输出电流为1000mA，最高电流2A，最高工作电压36V，可以驱动感性负载，比如：小型直流电机，继电器、步进电机和开关电源晶体管，特别是其输入端可以与单片机直接相联，从而很方便地受单片机控制。当驱动小型直流电机时，可以直接控制两路电机，并可以实现电机正转与反转，实现此功能只需改变输入端的逻辑电平。本模块具有体积小，控制方便的特点。采用此模块定会使您的电机控制自如，应对小车题目轻松自如。二.驱动模块指示图
1、电源指示灯：上电后灯亮表示供电正常。
2、电机电源的大功率输入端子：电机电源的输入端子，靠
近LED的一端为GND，另一端为VCC，此端子和下面的端子电
气上是连接的，但该电源端子能够承受大电流，当工作电流
较大时选用，并方便裸线接入；
3、电机电压输入：当工作电流较小时选用，标准插针，可
配合杜邦线使用（此种接口可长时间安全通过2A以下电流）；4、5V逻辑电源：+5V电源输入，给板内逻辑系统供电，本驱
动器不含稳压IC，此处一定要接5V电源，电压过大可能会损
坏板子或误动作，逻辑电源可和电机电源共用一组5伏电源，
此为单电源供电方式，用于控制5伏左右的电机或其他设备。
5、地：电源负极；
6、M2方向控制：接单片机的一个I/O口，接1时正转，接0时
反转（所谓的正反是相对的，不是绝对的）；
汇编指令示例：SETBP1.0CLRP1.0
7、M2速度控制：接PWM脉冲信号，最高频率≥100K，支持100%
PWM信号（可直接用高低电平控制）；
8、M1方向控制：接单片机的一个I/O口，接1时正转，接0时
反转；
9、M1速度控制:接单片机的PWM脉冲信号，最高频率≥100K；
务Ｉ 訇 化

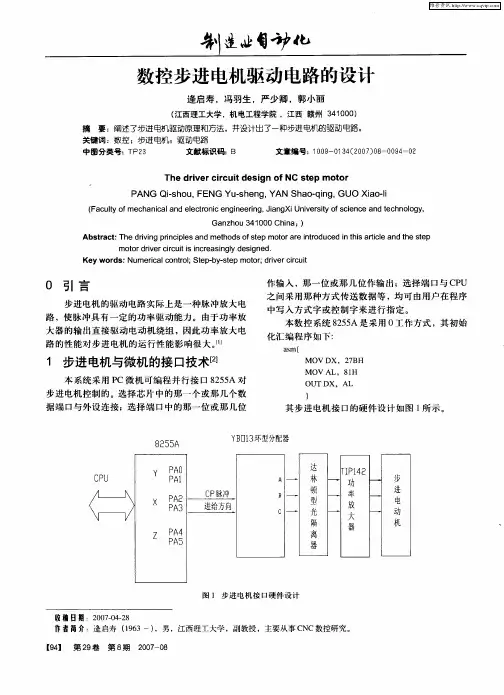

数控步进电机驱动电路的设计
逄启寿，冯羽生，严少卿，郭小丽
（江西理工大学，机电工程学院，江西赣州３４１０００）
摘要：阐述了步进电机驱动原理和方法，并设计出了一种步进电机的驱动电路。 关键词：数控；步进电机；驱动电路 中图分类号：ＴＰ２３ 文献标识码：Ｂ 文章编号：１ ００９—０１ ３４（２００７）０８—００９４—０２
Ｔｈｅ ｄｒｉｖｅｒ ｃｉｒｃｕｉｔ ｄｅｓｉｇｎ ｏｆ ＮＣ ｓｔｅｐ ｍｏｔｏｒ
ＰＡＮＧ Ｑｉ－ｓｈｏｕ，ＦＥＮＧ Ｙｕ－ｓｈｅｎｇ，ＹＡＮ Ｓｈａｏ－ｑｉｎｇ，ＧＵＯ Ｘｉａｏ－ｌｉ
（Ｆａｃｕｌｔｙ ｏｆ ｍｅｃｈａｎｉｃａｌ ａｎｄ ｅｌｅｃｔｒｏｎｉｃ ｅｎｇｉｎｅｅｒｉｎｇ，ＪｉａｎｇＸｉ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ ｓｃｉｅｎｃｅ ａｎｄ ｔｅｃｈｎｏｌｏｇｙ，
Ｇａｎｚｈｏｕ ３４１０００ Ｃｈｉｎａ；）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｄｒｉｖｉｎｇ ｐｒｉｎｃｉｐｌｅｓ ａｎｄ ｍｅｔｈｏｄｓ ｏｆ ｓｔｅｐ ｍｏｔｏｒ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ ｉｎ ｔｈｉｓ ａｒｔｉｃｌｅ ａｎｄ ｔｈｅ ｓｔｅｐ ｍｏｔｏｒ ｄｒｉｖｅｒ ｃｉｒｃｕｉｔ ｉｓ ｉｎｃｒｅａｓｉｎｇｌｙ ｄｅｓｉｇｎｅｄ． Ｋｅｙ ｗｏｒｄｓ：Ｎｕｍｅｒｉｃａｌ ｃｏｎｔｒｏｌ；Ｓｔｅｐ－ｂｙ－ｓｔｅｐ ｍｏｔｏｒ；ｄｒｉｖｅｒ ｃｉｒｃｕｉｔ
０引言
步进电机的驱动电路实际上是一种脉冲放大电
路，使脉冲具有一定的功率驱动能力。由于功率放
大器的输出直接驱动电动机绕组，因此功率放大电
路的性能对步进电机的运行性能影响很大。Ⅲ
１步进电机与微机的接口技术【２】
本系统采用ＰＣ微机可编程并行接口８２５５Ａ对
步进电机控制的。选择芯片中的那一个或那几个数
据端口与外设连接；选择端口中的那一位或那几位 作输入，那一位或那几位作输出；选择端口与ＣＰＵ
之间采用那种方式传送数据等，均可由用户在程序
自动往返小车电路图及汇编程序-论文
自动往返小车电路图及汇编程序
目 录
前言
自动往返行驶小汽车的设计 (摘要) ………………………………………… 4
第一章 系统方案选择和论证……………………………………………………5 第二章 系统的硬件设计与实现…………………………………………………10 第三章
系统的软件设计…………………………………………………………14 第四章 系统的汇编程序…………………………………………………………19 第五章 系统调试…………………………………………………………………30 第六章 技术参数…………………………………………………………………31 结 束
语……………………………………………………………………… 33 参考文献………………………………………………………………………… 34
前言
伴随着电子信息技术的飞速发展，单片机的应用越来越广泛，电子这个原本没有
生命的东西越来越具有智慧了，而单片机在这当中充当着“大脑”的作用，指挥
着系统完成其工作。
单片机通过用汇编语言或者C语言编程，可以实现不同情况下的，不同电路
的自动控制，用它可以开发很多智能的玩具，如机器人、遥控飞机、智能车，实 际生活中的很多电器，例如电冰箱、全自动洗衣机、空调等，还有就是很多测量
仪器以及高科技的空间探测，孙宙探索等都用到单片机，可以说现在生活中大多
数的智能物品都用到单片机，围绕单片机以及嵌入式系统形成的电子产业将会是
一个持续发展，愈来愈具有竞争力，愈来愈具有生命力的产业，电子世界将会更
具有魅力。
现今的世界，传感器的应用无处不在，自动电梯，保安系统，路灯的控制
等，天气中的温度、湿度等等。而自动导航在实际中的应用也很广，包括航天事
业中的自动导航，全球定位系统，视觉导航等，随着传感器技术，计算机网络技
术，图像处理技术的飞速发展，自动导航将进一步得到发展，而智能机器人也将
基于单片机的Led点阵广告牌设计
在当今数字化的时代，广告宣传的方式多种多样，而 Led 点阵广告牌以其独特的显示效果、灵活的设计和广泛的应用场景，成为了广告领域的重要组成部分。基于单片机的 Led 点阵广告牌更是凭借其低成本、高可靠性和易于控制的特点，受到了广泛的关注和应用。
一、Led 点阵广告牌的基本原理
Led 点阵广告牌是由多个 Led 灯按照一定的排列方式组成的矩阵。通过控制每个 Led 灯的亮灭状态，可以显示出各种文字、图形和图像。Led 点阵广告牌通常分为单色、双色和全彩三种类型，其中单色 Led
点阵广告牌最为常见，成本也相对较低。
在基于单片机的 Led 点阵广告牌中，单片机作为核心控制器，负责接收外部输入的信息，并根据预设的程序控制 Led 点阵的显示内容。单片机通过向驱动电路发送控制信号，来实现对每个 Led 灯的精确控制。
二、单片机的选择
在设计基于单片机的 Led 点阵广告牌时，单片机的选择至关重要。常见的单片机有 51 系列、AVR 系列和 STM32 系列等。51 系列单片机是经典的 8 位单片机，具有成本低、开发简单的优点，但处理能力相对较弱。AVR 系列单片机具有较高的性能和丰富的功能，适用于对性能要求较高的应用。STM32 系列单片机是 32 位的单片机，具有强大的处理能力和丰富的外设资源，适用于复杂的系统设计。
对于一般的 Led 点阵广告牌设计，51 系列单片机通常能够满足需求。例如，STC89C52 单片机具有 8K 的 Flash 存储器和 512 字节的 RAM，能够存储一定规模的显示数据和程序代码。
三、Led 点阵模块
Led 点阵模块是组成 Led 点阵广告牌的基本单元。常见的 Led 点阵模块有 8×8、16×16 和 32×32 等规格。在选择 Led 点阵模块时，需要考虑显示效果、分辨率和成本等因素。
8×8 的 Led 点阵模块结构简单，成本较低，但显示的内容相对较少。16×16 的 Led 点阵模块能够显示更多的文字和图形，分辨率有所提高，但成本也相应增加。32×32 的 Led 点阵模块则具有更高的分辨率和更好的显示效果，但成本较高，适用于对显示质量要求较高的场合。
