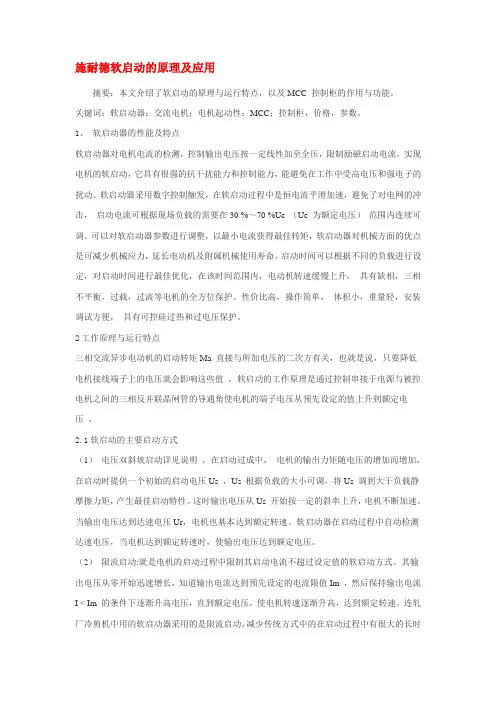

施耐德软启动的原理及应用
摘要：本文介绍了软启动的原理与运行特点，以及MCC 控制柜的作用与功能。
关键词：软启动器；交流电机；电机起动性；MCC；控制柜，价格，参数。
1、 软启动器的性能及特点
软启动器对电机电流的检测，控制输出电压按一定线性加至全压，限制励磁启动电流，实现电机的软启动，它具有很强的抗干扰能力和控制能力，能避免在工作中受高电压和强电子的扰动。软启动器采用数字控制触发，在软启动过程中是恒电流平滑加速，避免了对电网的冲击， 启动电流可根据现场负载的需要在30 %～70 %Ue （Ue 为额定电压） 范围内连续可调。可以对软启动器参数进行调整，以最小电流获得最佳转矩，软启动器对机械方面的优点是可减少机械应力，延长电动机及附属机械使用寿命。启动时间可以根据不同的负载进行设定，对启动时间进行最佳优化，在该时间范围内，电动机转速缓慢上升， 具有缺相，三相不平衡，过载，过流等电机的全方位保护。性价比高，操作简单， 体积小，重量轻，安装调试方便， 具有可控硅过热和过电压保护。
2工作原理与运行特点
三相交流异步电动机的启动转矩Ma 直接与所加电压的二次方有关，也就是说，只要降低电机接线端子上的电压就会影响这些值 。软启动的工作原理是通过控制串接于电源与被控电机之间的三相反并联晶闸管的导通角使电机的端子电压从预先设定的值上升到额定电压 。
2.1软启动的主要启动方式
（1） 电压双斜坡启动详见说明 ，在启动过成中， 电机的输出力矩随电压的增加而增加，在启动时提供一个初始的启动电压Us ，Us 根据负载的大小可调，将Us 调到大于负载静摩擦力矩，产生最佳启动特性。这时输出电压从Us 开始按一定的斜率上升，电机不断加速。当输出电压达到达速电压Ur，电机也基本达到额定转速。软启动器在启动过程中自动检测达速电压，当电机达到额定转速时，使输出电压达到额定电压。
（2） 限流启动:就是电机的启动过程中限制其启动电流不超过设定值的软启动方式。其输出电压从零开始迅速增长，知道输出电流达到预先设定的电流限值Im ，然后保持输出电流I < Im 的条件下逐渐升高电压，直到额定电压，使电机转速逐渐升高，达到额定转速。连轧厂冷剪机中用的软启动器采用的是限流启动，减少传统方式中的在启动过程中有很大的长时间的启动电流，在启动完启动电压达到额定电压时断开软启动器的旁路接触器。这种启动方式的优点是启动电流小，且可按需要调整。对电网影响小，其缺点是在启动时难以知道启动压降，不能充分利用压降空间。

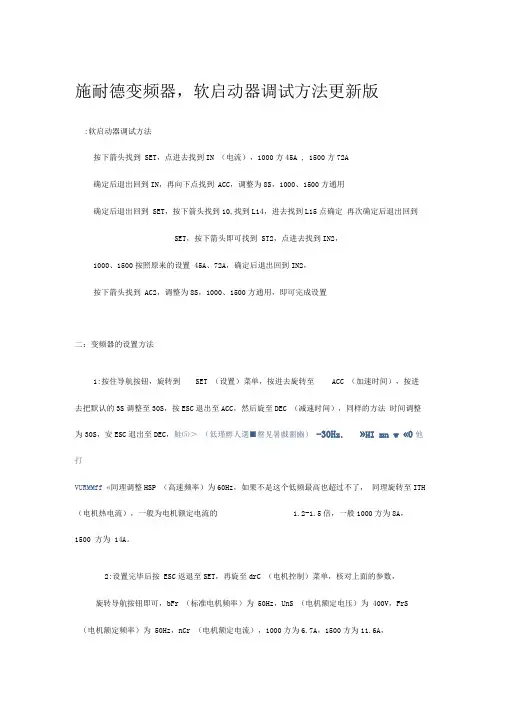

施耐德变频器，软启动器调试方法更新版
:软启动器调试方法
按下箭头找到 SET，点进去找到IN （电流），1000方45A , 1500方72A
确定后退出回到IN，再向下点找到 ACC，调整为8S，1000、1500方通用
确定后退出回到 SET，按下箭头找到10,找到L14，进去找到L15点确定 再次确定后退出回到 SET，按下箭头即可找到 ST2，点进去找到IN2，
1000、1500按照原来的设置 45A、72A，确定后退出回到IN2，
按下箭头找到 AC2，调整为8S，1000、1500方通用，即可完成设置
二：变频器的设置方法
1:按住导航按钮，旋转到 SET （设置）菜单，按进去旋转至 ACC （加速时间），按进
去把默认的3S调整至30S，按ESC退出至ACC，然后旋至DEC （减速时间），同样的方法 时间调整为30S，安ESC退出至DEC，鮭⑸＞ （低瑾孵人選■罄见暑戲噩豳） -30Hz. »HI mn w «0他打
VURMMff «同理调整HSP （高速频率）为60Hz，如果不是这个低频最高也超过不了， 同理旋转至ITH
（电机热电流），一般为电机额定电流的 1.2-1.5倍，一般1000方为8A，
1500 方为 14A。
2:设置完毕后按 ESC返退至SET，再旋至drC （电机控制）菜单，核对上面的参数，
旋转导航按钮即可，bFr （标准电机频率）为 50Hz，UnS （电机额定电压）为 400V，FrS
（电机额定频率）为 50Hz，nCr （电机额定电流），1000方为6.7A，1500方为11.6A，4: r A modbus 上牺顾
i nSP （电机额定速度），一般为1250-1450rpm 不等，COS （电机功率因素） 为0.87-0.93 具体看铭牌。
3:设置完毕后按 ESC返退至drC,再旋至IO （输入/输出配置）菜单，旋转导航按钮
至AO1t （电压电流源类型），旋至4A （电流4-20mA 信号），在退出旋至dO （模拟/逻辑 输出），调整为OFr。
施耐德ATS48软起动器快速调试手册
适用范围： 施耐德ATS48系列软起动器。
接线示意图
参数设置： 设置菜单Set In 电机额定电流 电机铭牌
ILt 限制电流 400% 建议使用默认值
ACC 加速时间 15s
Tq0 初始起动转矩 20%
STY 停机类型 F 自由停车
如果惯性比较大，可提高初始起动转矩应对。建议不超过50%。
加速时间是指力矩从0到额定力矩的上升时间，并不是指实际上的切换时间。
切换旁路时间一般小于此时间。
此软起动具有软停止功能，但是并不经常应用。停机类型选择自由停车即可。
保护菜单Pro
THP 电机热保护 10 标准应用
20 重载应用
PHL 缺相阀值 5%
RTH 复位电机热状态 多次热动作后马上开机
跟据负载的特性选择电机热保护值。可有10、15、20三档建议选择。如果出
现起动过载现象，建议逐级提高电机热保护值。如果设为20依然过载，建议检
查设备是否完好。
在某特殊工艺条件下，设备负载可能会突然产生变化。造成缺相故障误报，建议
缺相阀值设置为5%。出厂值为10%。
高级设定菜单drC SST 小型电机测试 On功能有效 断电复位
FCS 恢复出厂设置 Yes 按下2S有效
小电机模式适用于一般参数调试，但是功率不能小于软启动器额定功率的20%。
I/O菜单（IO） R1 继电器R1 rlF 故障
AO 模拟输出 OCr 电机电流
O4 输出类型 420 4-20mA
ASC 模拟信号输出比例 200%
R1继电器一般设置为故障继电器，接入二次回路（参考二次接线图）。
R2继电器功能固定，为旁路接触器吸合信号。
AO输出配置为4-20mA信号，输出电机电流信号。
模拟信号输出比例表示，4-20mA对应0-200%电机额定电流。好处在于可以
通过DCS指示电机过流等状态。我厂各机台基本都为此设置方式。
注意事项： 参数设置中未提及的参数，参考说明书谨慎设置。
施耐德ATS48软启动器参数设置表
编制： 审核： 批准：
页数：1 页
功能
设置值 说明
菜单 代码 名称
Set
菜单 In 电机额定电流 * 电机铭牌额定电流
ILt 限制电流 400％ 电机额定电流的百分比
ACC 加速斜坡时间 30S 力矩从0～Tn（额定力矩）的上升时间
Tq0 初始启动力矩 20％ 电机额定力矩（Tn）的百分比
Sty 停机类型选择 d 力矩斜坡停机
dEC 减速斜坡时间 30S 力矩从Tn（额定力矩）～0的下降时间
EdC 转自由停车阀值 20％ 电机额定力矩（Tn）的百分比 PRO
菜单
tHP 电机热保护 10 10级，重载应用设为10级
ULL 电机欠载激活 OFF 不需欠载保护
tLS 超长启动时间 * 超过此时间报故障，现场根据需要设置
OIL 电流过载激活 dEF 稳定运行时电机电流超过LOC设置值且持续时间超过tOL
LOC 电流过载阀值 110％ 电机额定电流的百分比
tOL 电流过载时间 60S 电流超过LOC开始延时，低于LOC-10％复位
PHr 防止线路相序颠倒 123 电源相序为L1-L2-L3，反向报故障。
tbS 起动前的时间 2S 自由停车后，下次起动前的延时。
PHL 缺相阀值 10％ 电机额定电流的百分比
PtC 激活PTC电机保护 OFF 无PTC电机保护 ArS 自动重启动 On 电源故障时，间隔60S重起动6次
rtH 复位电机热状态 no 不复位电机热状态
drC
菜单 tLI 力矩限制 OFF 无限制
bSt 电压升高水平 80％ 启动施加100ms调整电压
dLt 按三角形接法 OFF 三角形接法时设为ON
SSt 小电机测试 OFF 小电机测试时设为ON
CLP 力矩控制 ON 按力矩斜坡启动/减速
LSC 定子损耗补偿 50％ 启动不稳定时降低该值
