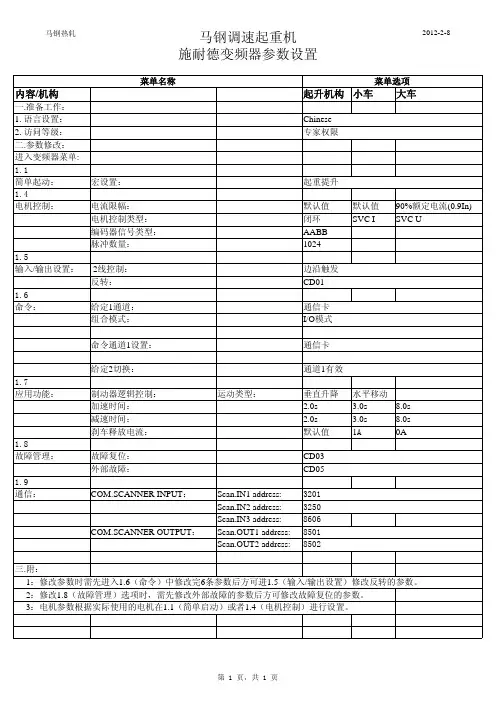

马钢热轧马钢调速起重机施耐德变频器参数设置2012-2-8内容/机构起升机构小车大车一.准备工作：1. 语言设置：2. 访问等级：二.参数修改：进入变频器菜单:1.1简单起动：宏设置：1.4电机控制：电流限幅：默认值默认值90%额定电流(0.9In)电机控制类型：闭环SVC ISVC U编码器信号类型：AABB 脉冲数量：10241.5输入/输出设置： 2线控制：反转：1.6命令：给定1通道：组合模式：命令通道1设置：给定2切换：1.7应用功能：制动器逻辑控制：运动类型：垂直升降水平移动加速时间： 2.0s 3.0s 8.0s 减速时间：2.0s3.0s 8.0s 刹车释放电流：默认值1A 0A 1.8故障管理：故障复位：外部故障：1.9通信：COM.SCANNER INPUT ：Scan.IN1 address:Scan.IN2 address:Scan.IN3 address:8606COM.SCANNER OUTPUT ：Scan.OUT1 address:Scan.OUT2 address:三.附：1：修改参数时需先进入1.6（命令）中修改完6条参数后方可进1.5（输入/输出设置）修改反转的参数。

2：修改1.8（故障管理）选项时，需先修改外部故障的参数后方可修改故障复位的参数。

3：电机参数根据实际使用的电机在1.1（简单启动）或者1.4（电机控制）进行设置。

专家权限起重提升边沿触发CD038502CD05320132508501通道1有效CD01通信卡菜单名称菜单选项通信卡I/O 模式Chinese 第 1 页，共 1 页。

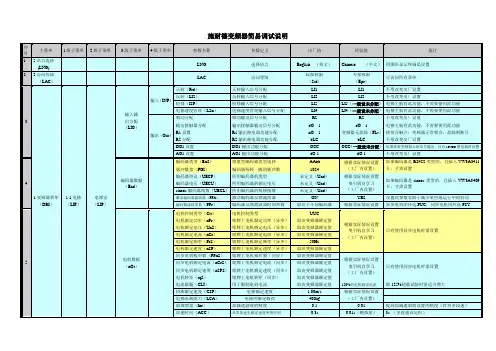

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。
