LG WD-A1022ED洗衣机维修手册

合肥荣事达三洋电器股份有限公司 洗衣机维修手册 2003年11月17日 1/127

合肥荣事达三洋电器股份有限公司 洗衣机的故障诊断 异常情况发生时，修理之前需要了解以下日常检查注意事项情况： 全自动洗衣机 症 状 日 常 检 查 注 意 事 项 不运转 ●保险丝是否损坏、保险丝盒是否接触不良？ ●电源线插头是否插好？ ●水龙头是否打开？ 不排水 ●排水软管是否放下？ ●排水软管是否堵塞？（如插到地漏底部堵塞？） ●排水软管是否接好？ 不进水 ● 水龙头是否打开？ ● 水管是否冻结？ ● 进水管口/进水阀过滤网是否堵塞？ 不脱水 ● 洗涤衣物是否偏置？ ● 排水软管是否放下？ ● 洗涤上盖是否没有合上？ 维修更换部件原则： 更换部件必须先从价值低的部件更换，以免进一步扩大维修损失。 2/127

合肥荣事达三洋电器股份有限公司 全自动洗衣机故障诊断 XQB45-428，XQB46-366，XQB45-438，XQB46-376，XQB45-448，XQB46-128，XQB48-628，XQB46-148，XQB48-648，XQB50-149，XQB50-356，XQB46-138， XQB48-668，XQB46-328，XQB50-68，XQB50-98，XQB50-218，XQB50-78，XQB50-168，XQB50-158，XQB50-238，XQB50-258，XQB52-338，XQB52-348，XQB55-118，XQB55-118A，XQB55-268S，XQB60-228S，XQB60-88，XQB60-88A，XQB65-888，XQB70-388，XQB80-8S，XQB80-8SA 修理开始前应该确认以下几点： 1、 用户的电源是否正常？ 2、 电源电压是否为交流220V？ 3、 自来水龙头是否开启？ 3/127

合肥荣事达三洋电器股份有限公司 一、 故障现象：全部动作失灵 电源开关接通后，发光管是否点亮？检查洗衣机5A保险丝电脑板电源进线端有没有交流220V电压?电源开关接通时，电源线端子间是否接通？（断电后测定）按下电源开关，进水阀加上交流220V后，是否有动作/嗡嗡声？●进水阀损坏▲更换进水阀点亮加上交流220V电压●电脑板损坏▲更换电脑板交流220V电压没有加上检查进水阀、扭矩电机、电机、电容器等●进水阀、扭矩电机、电机、电容器等部件损坏▲更换进水阀、扭矩电机、电机、电容器等部件不亮熔断短路断路●电脑板损坏▲更换保险丝▲更换电脑板没有熔断有交流220V电压●线束断线 接触不良▲更换电脑板没有交流220V电压导通●电源开关 损坏▲更换 电源开关没有导通※1、XQB45-448，46-138，48-668，46-328，50-68，50-98，50-218，50-158，50-238，50-258， XQB52-338，52-348，55-118，55-118A，55-268S，60-228S，60-88，60-88A，65-888，70-388，XQB80-8S，80-8SA 2、XQB50-78、XQB50-168、XQB60-88 3、 XQB45-428，46-366，45-438，46-376，46-128，48-628，46-148，48-648，50-149，50-356，XQB80-8S，XQB80-8SA（分洗侧） 4/127

全自动洗衣机常见故障及解决方法

波轮式全自动洗衣机常见故障及解决方法

一、进水不止

1、问题多出在水位检测开关，由于触点氧化脏污或烧蚀导致接触不良而无法导通电源，引起进水不止，此时应检修或更换水位开关。

2、如果压力管因使用时间一长磨损破裂或压力管与水位开关及外桶气嘴接触不良或脱开引起漏气也可导致进水不止，因为计算机板因压力不到，水位开关不动作而误解为水位未到而进水不止，此时应检查压力管有无磨损及两接头处有无接触不良或脱开。

3、因使用时间一长，有异物堵住气嘴口，导致压力无法传到压力开关，此时应拧下大螺母，然后拿出内桶，把堵住气嘴的异物取出。

4、进水阀阀芯卡住，导致无法复位，致使洗衣机一直进水，此情况应检修或更换进水阀。

5、如果一切无效，应试一下更换电脑板，因为一切的动作都由电脑机板控制。

二、不进水

1、接通电源，耳朵接近进水阀有无“嗡嗡”的响声，如果有，检查是否自来水断水，关闭水龙头，旋出进水管接头检查进水阀的过滤网是否有异物堵塞，如果有拔出过滤网进行清洁。如果问题还未解决应更换进水阀，可能进水阀阀芯卡死无法打开。

2、如果进水阀没有：“嗡嗡”的声音，此时应试一下更换电脑板，可能问题在电脑板上。 三、不脱水

1、首先检查安全开关，洗衣机接通电源程序调到脱水状态，用手或工具把安全开关制动臂按到最低，如果计算机板报警且数码管显示“E1”，此时应更换安全开关或电脑板。

2、如果用手或工具把安全开关制动臂按下后能正常脱水，说明安全开关的断电距离已偏低,此时应更换安全开关。

3、如果在脱水状态时，只有波轮转而内桶未转动，此时应检查牵引3是否已把离合器的棘爪和棘轮分离，如果没有可能是排水阀上的调节杆螺母松动和磨损,导致打开距离不够,此时应重新调整调节杆的距离,使之能把离合器的棘爪和棘轮分离。

四、不排水

1、首先检查排水阀上的调节杆螺母有无松动，而导致牵引器无法把排水阀芯拉开引起不排水，此时固定螺母，使之能拉开排水阀芯。

全自动洗衣机的常见故障及处理方法

全自动洗衣机的常见故障及处理方法

洗衣机不进水怎么办?

洗衣机无疑是我们日常生活中最好的帮手，可是如果你对它不好的话，它也随时变得很“反叛”，不听使唤，譬如衣服洗得不干净，或发出高声的“抗议”等。

比如不少朋友就经常遇到洗衣机不进水的问题。下面，我们就来看看全自动洗衣机常见故障。

1、不进水

a、接通电源，耳朵接近进水阀有无“嗡嗡”的叫声，如果有，检查是否自来水断水，关闭水龙头，旋出进水管接头检查进水阀的过滤网是否有异物堵塞，如果有拔出过滤网进行清洁，如果问题还未解决应更换进水阀，可能进水阀阀芯卡死无法打开;

b、如果进水阀没有：“嗡嗡”的叫声，此时应试一下更换电脑板，可能问题在电脑板上。

2、 进水不止

a、一般情况为进水阀阀芯卡住，通电打开后无法复位，导致一直进水，此情况先更换进水阀;

b、如果故障未解决，问题出在水位开关，使用时间一长，水位开关可停止进水，引起进水不止，此时应更换水位开关;

c、如果压力管因使用时间一长磨损破裂或压力管与水位开关及外桶气嘴接触不良或脱开引起漏气也可导致进水不止，因为计算机板因压力不到，水位开关不动作而误解为水位进水不止，此时应检查压力管有无磨损及两接头处有无接触不良或脱开;

d、因使用时间一长，有异物堵住气嘴口，导致压力无法传到压力开关，此时应拧下大螺母，然后拿出内桶，把堵住气嘴的异物取出。

e、如果一切无效，应试一下更换电脑板，因为一切的动作都由电脑机板控制。

3、不脱水 a、首先检查安全开关，洗衣机接通电源程序调到脱水状态，用手或工具把安全开关制动臂按到最低，如果计算机板报警且数码管显示“E1”，此时应更换安全开关或电脑板;

b、如果用手或工具把安全开关制动臂按下后能正常脱水，说明安全开关的断电距离已偏低,此时应更换安全开关;

c、如果在脱水状态时，只有波轮转而内桶未转动，此时应检查牵引器是否已把离合器的棘爪和棘轮分离，如果没有可能是排水阀上的调节杆螺母松动和磨损,导致打开距离不够,此时应重新调整调节杆的距离，使之能把离合器的棘爪和棘轮分离。

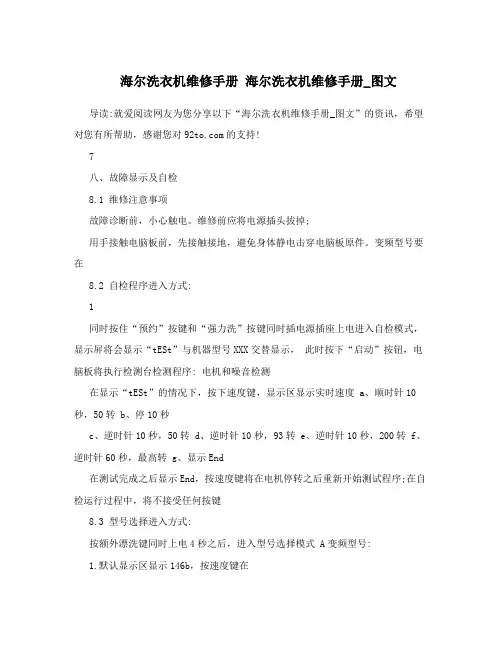

海尔洗衣机维修手册 海尔洗衣机维修手册_图文

导读:就爱阅读网友为您分享以下“海尔洗衣机维修手册_图文”的资讯，希望对您有所帮助，感谢您对的支持!

7

八、故障显示及自检

8.1 维修注意事项

故障诊断前，小心触电。维修前应将电源插头拔掉;

用手接触电脑板前，先接触接地，避免身体静电击穿电脑板原件。变频型号要在

8.2 自检程序进入方式:

1

同时按住“预约”按键和“强力洗”按键同时插电源插座上电进入自检模式，显示屏将会显示“tESt”与机器型号XXX交替显示， 此时按下“启动”按钮，电脑板将执行检测台检测程序: 电机和噪音检测

在显示“tESt”的情况下，按下速度键，显示区显示实时速度 a、顺时针10秒，50转 b、停10秒

c、逆时针10秒，50转 d、逆时针10秒，93转 e、逆时针10秒，200转 f、逆时针60秒，最高转 g、显示End

在测试完成之后显示End，按速度键将在电机停转之后重新开始测试程序;在自检运行过程中，将不接受任何按键

8.3 型号选择进入方式:

按额外漂洗键同时上电4秒之后，进入型号选择模式 A变频型号:

1.默认显示区显示146b，按速度键在 146b/126b/106b/96b/86b/145b/125b/105b/95b/85b之间循环

2

可调。按温度按键存储设定值，之后断电即可。

2.电脑板未经修改之前默认为146b 3.第一次型号按照从大到小选择

146b/126b/106b/96b/86b/145b/125b/105b/95b/85b选择。 存储一次之后不可以再次更改 B非变频型号:

1.默认显示区显示146，按速度键在 146/126/106/96/86/145/125/105/95/85之间可调。按温度按键存储设定值，之后断电即可。 2.电脑板未经修改之前默认为146 3.第一次型号按照从大到小选择

146/126/106/96/86/145/125/105/95/85选择。存储一次之后不可以再次更改
