自动重合闸讲解

线路自动重合闸（一）在电力系统线路故障中，大多数都是“瞬时性”故障，如雷击、碰线、鸟害等引起的故障，在线路被保护迅速断开后，电弧即行熄灭。

对这类瞬时性故障，待去游离结束后，如果把断开的断路器再合上，就能恢复正常的供电。

此外，还有少量的“永久性故障”，如倒杆、断线、击穿等。

这时即使再合上断路器，由于故障依然存在，线路还会再次被保护断开。

由于线路故障的以上性质，电力系统中广泛采用了自动重合闸装置，当断路器跳闸以后，能自动将断路器重新合闸。

本期我们讨论一下线路自动重合闸的相关问题。

1、重合闸的利弊显然，对于瞬时性故障，重合闸以后可能成功；而对于永久性故障，重合闸会失败。

统计结果，重合闸的成功率在70%~90%。

重合闸的设置对于电力系统来说有利有弊。

（利）当重合于瞬时性故障时：（1）可以提高供电的可靠性，减少线路停电次数及停电时间。

特别是对单侧电源线路；（2）可以提高电力系统并列运行的稳定性，提高输电线路传输容量；（3）可以纠正断路器本身机构不良或保护误动等原因引起的误跳闸；（弊）当重合于永久性故障时：（1）使电力系统再一次受到冲击，影响系统稳定性；（2）使断路器在很短时间内，连续两次切断短路电流，工作条件恶劣；由于线路故障绝大多数都是瞬时性故障，同时重合闸装置本身投资低，工作可靠，因此在电力系统中得到了广泛的应用。

2、重合闸的分类理论上来讲，除了线路重合闸，还有母线重合闸和变压器重合闸，但权衡利弊，后两者用的很少。

因此我们只讨论线路重合闸。

按重合闸动作次数可分为：一次重合闸、二次（多次）重合闸；重合闸如果多次重合于永久性故障，将使系统遭受多次冲击，后果严重。

所以在高压电网中基本上均采用一次重合闸。

只有110kV及以下单侧电源线路，当断路器断流容量允许时，才有可能采用二次重合闸。

按重合闸方式可分为：三相重合闸、单相重合闸、综合重合闸；通常，保护装置设有四种重合闸方式：三重、单重、综重、重合闸停用。

这四种方式可以由屏上的转换把手或定值单中的控制字来选择。

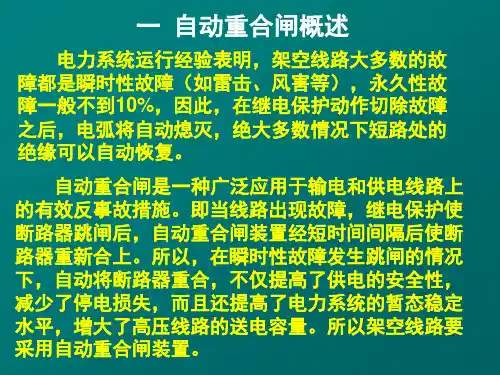

第六章自动重合闸第一节自动重合闸的作用及对它的基本要求一、自动重合闸的作用电力系统中的故障，大多数是送电线路的故障，其中架空线路的故障率最高。

架空线路故障大多是“瞬时性”的，例如由雷电引起的绝缘子表面闪络，大风引起的碰线，通过鸟类以及树枝等掉落在导线上引起的短路等。

当线路被继电保护迅速断开后，电弧自行熄灭，故障点的绝缘强度重新恢复，外界物体被移开或烧掉而消失。

此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障是“瞬时性故障”。

对于由于线路倒杆﹑断线﹑绝缘子击穿或损坏等引起的故障，称为“永久性故障”。

因为在线路被断开后，它们仍然存在，此时即使再合上电源，线路会被继电保护再次断开，不能恢复正常的供电。

由于架空线路发生瞬时性故障的概率很高，因此，在线路被断开后再进行一次合闸，就有可能大大提高供电的可靠性。

为此在电力系统中广泛采用了自动重合闸装置（缩写为AR），即当断路器跳闸之后，能够自动地将断路器重新合闸的装置。

在线路上装设重合闸装置以后，由于它不能够判断是瞬时性故障还是永久性故障，因此，在重合以后可能成功恢复供电，也可能不成功。

用重合成功的次数与总动作次数之比来表示重合闸的成功率，根据运行资料的统计，成功率一般在60%~90%之间。

在电力系统中采用重合闸技术有显著的技术经济效果，可以大大提高供电的可靠性，减少线路停电的次数，这对单侧电源的单回线路尤为显著；在高压输电线路上采用重合闸，还可以提高电力系统并列运行的稳定性，从而提高输电线路的输送容量。

而且重合闸的投资很低，工作可靠，因此，在架空线路上获得了广泛的应用。

但是，如果重合于永久性故障，将使电力系统再一次受到故障的冲击，并可能降低系统并列运行的稳定性；而且要求断路器在很短的时间内连续两次切断短路电流，会使其工作条件变得更加严重。

因而，在短路容量较大的电力系统中，这些不利的条件往往限制了重合闸的使用。

二、对自动重合闸的基本要求一般情况下，当值班人员手动操作或遥控操作断路器跳闸时，或手动合闸于故障线路而跳闸时，自动重合闸装置均不应该进行合闸动作。

自动重合闸漏电保护器的使用方法自动重合闸漏电保护器是一种用于电路保护的设备，其主要功能是在电路发生漏电时，自动切断电源，并防止电流再次流过，以保护人身安全和电器设备的正常使用。

下面将介绍自动重合闸漏电保护器的使用方法。

在使用自动重合闸漏电保护器之前，我们需要确保电路连接正确，保护器的线路接入到电源线的输入端，而电器设备的线路接入到保护器的输出端。

这样可以确保保护器能够监测到电流的流动情况。

接下来，我们需要将保护器的漏电动作电流调整到合适的数值。

漏电动作电流是指当电路中的漏电电流达到一定数值时，保护器会自动切断电源。

一般来说，漏电动作电流的数值应根据电器设备的额定电流和工作环境的要求来确定。

如果漏电动作电流设置过小，可能会导致误动作；而如果设置过大，则可能无法及时切断电源，从而无法保护人身安全和设备的正常使用。

因此，在调整漏电动作电流时，需要根据具体情况进行合理设置。

调整好漏电动作电流后，我们需要进行测试，以确保保护器的正常工作。

测试时可以使用专用的漏电测试仪，将其接入电器设备的线路中，然后通过触摸电器设备的外壳或导线，观察保护器是否能够及时切断电源。

如果保护器正常工作，应能够在漏电发生时迅速切断电源，以保护人身安全。

在使用自动重合闸漏电保护器时，我们还需要定期检查和维护。

定期检查可以确保保护器的正常运行，维护可以延长保护器的使用寿命。

具体的检查和维护工作包括清洁保护器的外壳，检查保护器的接线是否松动，以及检查保护器的漏电动作电流是否需要调整等。

需要注意的是，在使用自动重合闸漏电保护器时，我们应当遵循安全用电的原则。

不要将保护器当作开关使用，不要私自拆卸或修改保护器，不要在湿润的环境中使用保护器，以免发生电击或其他安全事故。

自动重合闸漏电保护器是一种非常重要的电路保护设备，它能够及时切断电源，保护人身安全和电器设备的正常使用。

在使用保护器时，我们需要正确连接线路，调整漏电动作电流，进行测试，定期检查和维护，并遵守安全用电的原则。

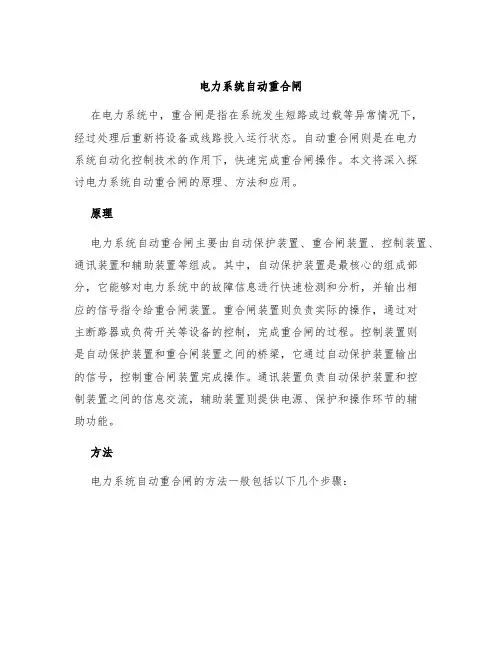

电力系统自动重合闸在电力系统中，重合闸是指在系统发生短路或过载等异常情况下，经过处理后重新将设备或线路投入运行状态。

自动重合闸则是在电力系统自动化控制技术的作用下，快速完成重合闸操作。

本文将深入探讨电力系统自动重合闸的原理、方法和应用。

原理电力系统自动重合闸主要由自动保护装置、重合闸装置、控制装置、通讯装置和辅助装置等组成。

其中，自动保护装置是最核心的组成部分，它能够对电力系统中的故障信息进行快速检测和分析，并输出相应的信号指令给重合闸装置。

重合闸装置则负责实际的操作，通过对主断路器或负荷开关等设备的控制，完成重合闸的过程。

控制装置则是自动保护装置和重合闸装置之间的桥梁，它通过自动保护装置输出的信号，控制重合闸装置完成操作。

通讯装置负责自动保护装置和控制装置之间的信息交流，辅助装置则提供电源、保护和操作环节的辅助功能。

方法电力系统自动重合闸的方法一般包括以下几个步骤：步骤一、故障检测电力系统中的故障包括短路、过载、欠电压、过电压等多种类型，需要通过自动保护装置进行快速检测和分析。

一旦发现故障，自动保护装置会发出相应的信号指令。

步骤二、信号处理自动保护装置发出的信号需要经过控制装置进行处理，确定是否需要进行重合闸操作。

如果需要，控制装置会将信号传递给重合闸装置进行操作。

步骤三、重合闸操作重合闸操作是指对电路进行控制，重新将设备或线路投入运行状态。

重合闸可通过手动和自动两种方式进行。

在自动重合闸中，重合闸装置能够根据控制装置的指令，对相应的设备和线路进行控制，完成重合闸操作。

步骤四、健康监测重合闸装置在完成操作后，需要对重合闸后的设备和线路进行健康监测，确保其正常运行。

如果发现异常情况，需要及时报警并进行处理。

应用电力系统自动重合闸技术已经广泛应用于电力系统中，为电力系统的稳定运行和安全保障提供了重要保障。

其主要应用在以下几个方面：方面一、电网自动化电力系统自动重合闸是电网自动化的核心技术之一。

通过电网自动化系统，可以实现对电力系统的实时监测、预测和控制，提高电力系统的安全性、可靠性和经济性。

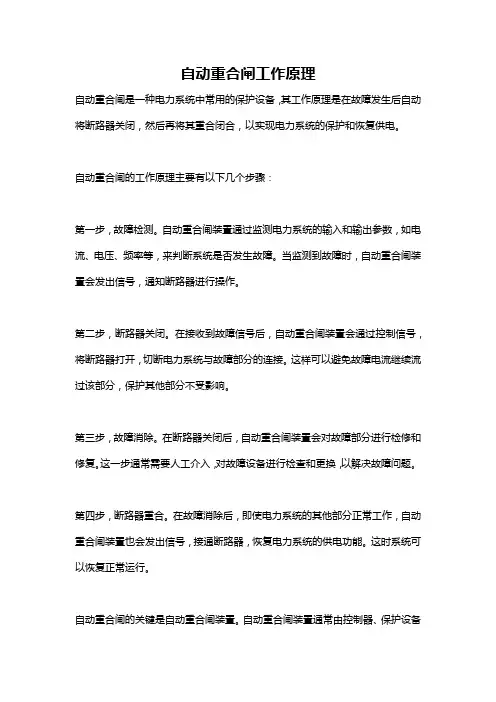

自动重合闸工作原理自动重合闸是一种电力系统中常用的保护设备，其工作原理是在故障发生后自动将断路器关闭，然后再将其重合闭合，以实现电力系统的保护和恢复供电。

自动重合闸的工作原理主要有以下几个步骤：第一步，故障检测。

自动重合闸装置通过监测电力系统的输入和输出参数，如电流、电压、频率等，来判断系统是否发生故障。

当监测到故障时，自动重合闸装置会发出信号，通知断路器进行操作。

第二步，断路器关闭。

在接收到故障信号后，自动重合闸装置会通过控制信号，将断路器打开，切断电力系统与故障部分的连接。

这样可以避免故障电流继续流过该部分，保护其他部分不受影响。

第三步，故障消除。

在断路器关闭后，自动重合闸装置会对故障部分进行检修和修复。

这一步通常需要人工介入，对故障设备进行检查和更换，以解决故障问题。

第四步，断路器重合。

在故障消除后，即使电力系统的其他部分正常工作，自动重合闸装置也会发出信号，接通断路器，恢复电力系统的供电功能。

这时系统可以恢复正常运行。

自动重合闸的关键是自动重合闸装置。

自动重合闸装置通常由控制器、保护设备和操作装置等组成。

控制器是自动重合闸装置的主要部分，它负责监测电力系统的参数、判断故障发生与否、发送信号控制断路器的开关动作。

保护设备是自动重合闸装置中的核心部分，它根据控制器的指令，对故障设备进行检修和修复。

操作装置用于手动操作和控制自动重合闸装置，通常安装在电力系统的控制室中。

自动重合闸具有以下几个优点：1.快速恢复供电，减少停电时间。

自动重合闸能够在故障发生后快速恢复供电，减少停电时间，提高了电力系统的可靠性和稳定性。

2.自动切除故障电源。

自动重合闸装置在故障发生后能够迅速切除故障电源，保护其他部分不受影响，提高了系统的安全性。

3.减轻人工干预。

自动重合闸能够根据控制器的指令，自动完成断路器的开关动作，减轻了人工操作的负担，提高了工作效率。

4.丰富的保护功能。

自动重合闸装置可以根据电力系统的需要，设置多种保护功能，例如过流保护、过压保护、欠压保护等，提高了电力系统的安全性和可靠性。

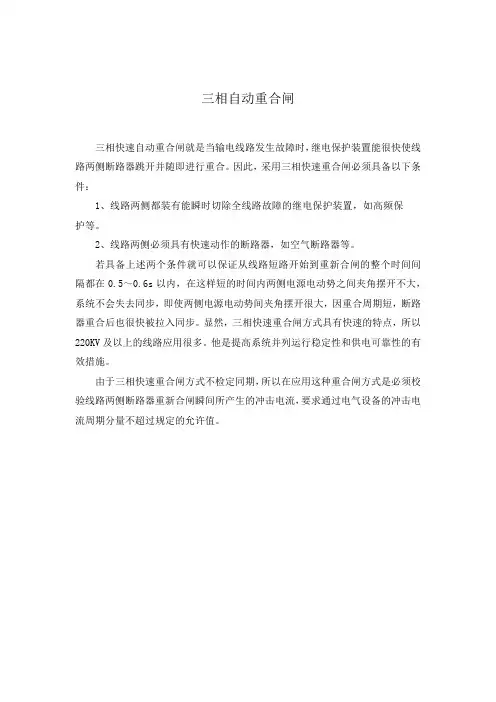

三相自动重合闸
三相快速自动重合闸就是当输电线路发生故障时，继电保护装置能很快使线路两侧断路器跳开并随即进行重合。

因此，采用三相快速重合闸必须具备以下条件：
1、线路两侧都装有能瞬时切除全线路故障的继电保护装置，如高频保
护等。

2、线路两侧必须具有快速动作的断路器，如空气断路器等。

若具备上述两个条件就可以保证从线路短路开始到重新合闸的整个时间间隔都在0.5～0.6s以内，在这样短的时间内两侧电源电动势之间夹角摆开不大，系统不会失去同步，即使两侧电源电动势间夹角摆开很大，因重合周期短，断路器重合后也很快被拉入同步。

显然，三相快速重合闸方式具有快速的特点，所以220KV及以上的线路应用很多。

他是提高系统并列运行稳定性和供电可靠性的有效措施。

由于三相快速重合闸方式不检定同期，所以在应用这种重合闸方式是必须校验线路两侧断路器重新合闸瞬间所产生的冲击电流，要求通过电气设备的冲击电流周期分量不超过规定的允许值。

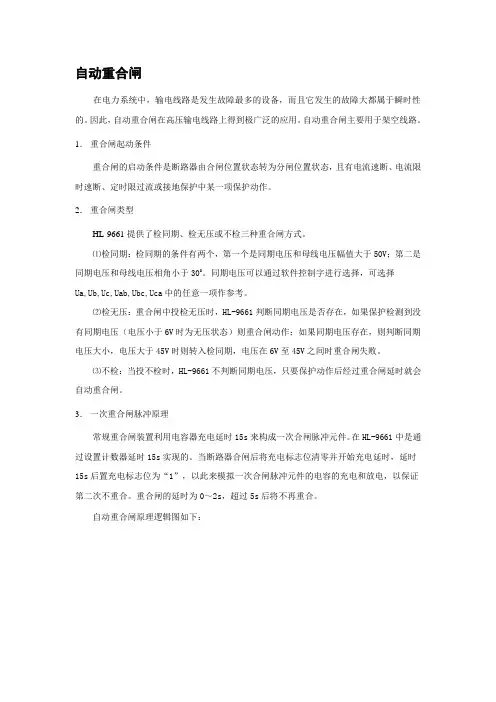

自动重合闸
在电力系统中，输电线路是发生故障最多的设备，而且它发生的故障大都属于瞬时性的。

因此，自动重合闸在高压输电线路上得到极广泛的应用。

自动重合闸主要用于架空线路。

1．重合闸起动条件
重合闸的启动条件是断路器由合闸位置状态转为分闸位置状态，且有电流速断、电流限时速断、定时限过流或接地保护中某一项保护动作。

2．重合闸类型
HL-9661提供了检同期、检无压或不检三种重合闸方式。

⑴检同期：检同期的条件有两个，第一个是同期电压和母线电压幅值大于50V；第二是同期电压和母线电压相角小于300。

同期电压可以通过软件控制字进行选择，可选择
Ua,Ub,Uc,Uab,Ubc,Uca中的任意一项作参考。

⑵检无压：重合闸中投检无压时，HL-9661判断同期电压是否存在，如果保护检测到没有同期电压（电压小于6V时为无压状态）则重合闸动作；如果同期电压存在，则判断同期电压大小，电压大于45V时则转入检同期，电压在6V至45V之间时重合闸失败。

⑶不检：当投不检时，HL-9661不判断同期电压，只要保护动作后经过重合闸延时就会自动重合闸。

3．一次重合闸脉冲原理
常规重合闸装置利用电容器充电延时15s来构成一次合闸脉冲元件。

在HL-9661中是通过设置计数器延时15s实现的。

当断路器合闸后将充电标志位清零并开始充电延时，延时15s后置充电标志位为“1”，以此来模拟一次合闸脉冲元件的电容的充电和放电，以保证第二次不重合。

重合闸的延时为0～2s，超过5s后将不再重合。

自动重合闸原理逻辑图如下：
重合闸出口
保护信号出口
图5-9 自动重合闸原理逻辑图。

自动重合闸的分类
自动重合闸的采用是系统运行的实际需要。

随着电力系统的发展，自动重合闸的类型一般有以下三类：
（1）三相重合闸
所谓三相重合闸是指不论在输、配线上发生单相短路还是相间短路时，继电保护装置均将三相断路器同时跳开，然后启动自动重合闸同时合三相断路器的方式。

若故障为暂时性故障，则重合闸成功；否则保护再次动作，跳三相断路器。

三相重合闸结构相对比较简单，保护出口可直接动作控制断路器，保护之间互为后备的保护性能良好。

（2）单相重合闸
所谓单相重合闸，就是指线路上发生单相接地故障时，保护动作只断开故障相的断路器，然后进行单相重合。

如果故障是暂时性的，则重合闸后，便可恢复三相供电；如果故障是永久性的，而系统又不允许长时间非全相运行，则重合后，保护动作，使三相断路器跳闸，不在进行重合。

（3）综合重合闸
在线路上设计自动重合闸时，将单相重合闸和三相重合闸综合到一起，当发生单相接地故障时，采用单相重合闸方式工作；当发生相间短路时，采用三相重合闸方式工作。

综合考虑这两种重合闸方式的装置称为综合重闸装置。
