SKJ系列电动执行器操作面板说明书

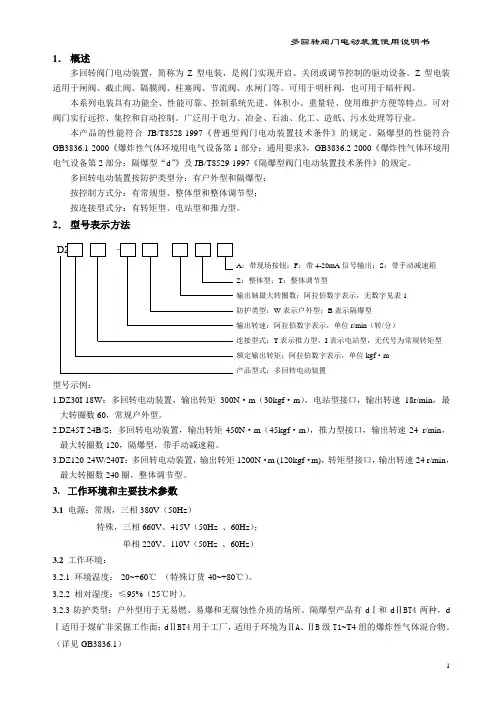

1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱Z：整体型；T：整体调节型输出轴最大转圈数：阿拉伯数字表示，无数字见表1防护类型：W表示户外型；B表示隔爆型输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf²m产品型式：多回转电动装置型号示例：1.DZ30I-18W：多回转电动装置，输出转矩300N²m（30kgf²m），电站型接口，输出转速18r/min，最大转圈数60，常规户外型。

2.DZ45T-24B/S：多回转电动装置，输出转矩450N²m（45kgf²m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型，带手动减速箱。

3.DZ120-24W/240T：多回转电动装置，输出转矩1200N²m (120kgf²m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。

目录一、安全使用注意事项 (2)二、产品概述 (3)三、主要技术参数 (4)四、结构与原理 (5)五、安装 (10)六、调试与配线 (11)七、外形尺寸 (15)八、配套支架 (17)九、故障和解决办法 (20)十、订货说明 (20)1安全注意事项使用前请您认真阅读本说明书，并按说明书操作。

注意说明书中标有△的标志处，请务必遵守。

1.1电源与配线△接通电源之前，请确认电源电压与本执行器铭牌上注明的电源电压一致。

△电源配线应有足够的容量以满足执行器额定电流及启动电流的要求，否则，将可能引起配线烧坏造成事故。

△本执行器部位精密电子部件，请严格按照手册中接线图接线。

△请不要私自拆卸维修控制器，请与购买厂家或本公司联系。

△请安装地线并保持接地良好。

1.2 隔爆型执行器△选用隔爆型安装使用时，请严格遵守《中华人民国危险场所安全规程》中的规定：外接地牢固、良好；维修时先切断电源再打开护盖；连接电源的接线端子，爬电距离及电器间隙应大于8mm；定期检查密封圈的老化问题，如已经老化应及时更换。

更换零件须到生产厂家购买或与本公司联系，不得借用其他厂家零件；外壳应保持清洁，其最高表面温度不超过130℃。

1.3 露天安装△安装在露天中的执行器，在雨天不要开启护罩，请注意不要弄湿本执行器部或使其结霜。

△一旦部潮湿时，请切断电源，使其充分干燥后再接通电源。

△运转过程中请不要用手触摸电机表面，以免发生烫伤。

△本执行器不允许裸露运转，以防止机械卷入或发生触电危险。

△更换零件之前必须切断电源。

△发现生烟，异味或异常噪音时，请断电检查或与本公司联系。

2 产品概述2.1 概述3810R系列电子式执行器是以220V交流单相电源作为驱动电源，接收来自调节器控制信号(DC4-20mA或DC1-5V），实现预定角位移运动的新型执行器。

本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。

IK25电动执行器说明书一、根据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。

1．角行程电动执行器（转角<360度）电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。

此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。

a）直连式：是指电动执行器输出轴与阀杆直连安装的形式。

b）底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。

此类电动执行器适用于蝶阀、球阀、旋塞阀等。

2．多回转电动执行器（转角>360度）电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。

此类电动执行器适用于闸阀、截止阀等。

3．直行程（直线运动）电动执行器输出轴的运动为直线运动式，不是转动形式。

此类电动执行器适用于单座调节阀、双座调节阀等。

二、根据生产工艺控制要求确定电动执行器的控制模式电动执行器的控制模式一般分为开关型（开环控制）和调节型（闭环控制）两大类。

1．开关型（开环控制）开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行精确控制。

特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。

选型时必需对此做出说明，不然经常会发生在现场安装时与控制系统冲突等不匹配现像。

a）分体结构（通常称为普通型）：控制单元与电动执行器分离，电动执行器不能单独实现对阀门的控制，必需外加控制单元才能实现控制，一般外部采用控制器或控制柜形式进行配套。

此结构的缺点是不便于系统整体安装，增加接线及安装费用，且容易出现故障，当故障发生时不便于诊断和维修，性价比不理想。

b）一体化结构（通常称为整体型）：控制单元与电动执行器封装成一体，无需外配控制单元即可现实就地操作，远程只需输出相关控制信息就可对其进行操作。

4566电动液压阀门执行器行程 20 mm 或40 mm SKB62... SKC62... SKB60 SKC60• SK...62...: 工作电压 AC 24 V, 控制信号DC 0…10 V,4… 20 mA 或 0 ... 1000 Ω , 具有弹簧复位功能• SK...60: 与SK...62 相同, 但是没有弹簧复位功能• SK...62U: 与SK...62 相同, 但是通过 UL认证• SK...62UA: 与SK...62U 相同, 但是增强功能性(行程限位控制, 可调起始点和工作范围的顺序控制和工作方向的选择)• 线性或等比例流量特性的选择• 阀位反馈• 行程较验• LED 状况显示• 强制控制功能• 有手动调节和位置指示功能• 调节力量可达 2800 N• 直接安装在阀门上，不需要调节• 可通过附加辅助开关、阀杆加热元件和机械行程逆变器来增强功能性(只适用SKB... )• SK...62U 和 SK...62UA 通过UL （美国电器质量标准）认证CM1N4566CSiemens Building Technologies应用用于西门子二通阀和三通阀 VVF... 和 VXF... 系列型号的阀门执行器，驱动行程为 20 mm 或 40 mm 。

• 应用领域符合 IEC 721-3-3 （国际电工委员会721-3-3规定） 3K5 类 • 环境温度: −15 ... +55 °C• 阀内介质温度: −25 ... +220 °C>220 ... 350 °C: 用于阀门的专用扩展 < 0 °C: 要求使用阀杆加热元件 ASZ6.5功能• 电动液压执行器，不需要维护 • 通过泵、压力缸和活塞开启阀门 • 通过弹簧复位和旁通阀关闭阀门 • 有手动调节和位置指示功能• SK...62... 具有弹簧复位功能，符合DIN 32730 标准 •标准电子版：– 控制信号的可选性 (DC 0 ... 10 V / 4 ... 20 mA / 0 ... 1000 Ω) – 流量特性的可选性 (等比例 / 线性) – 阀位反馈 – 行程较验– LED 状态显示– 通过端子Z 的强制控制 •SK...62UA 功能增强版： – 行程限位控制– 可调起始点和工作范围的顺序控制 – 工作方向的选择 (正向动作 /反向动作) • 有辅助开关的安装空间• 如果需要可使用阀杆加热元件• 如果需要可安装机械行程逆变器 (只适用SKB...)•SK...62U 和 SK...62UA 执行器通过UL （美国电器质量标准）认证型号型号 工作电压控制 弹簧复位 运行时间 功能增强性(控制信号) 功能 时间 开启 关闭 SKB... 行程 20 mm SKB62 SKB62U * 有 15 s SKB60AC 24 VDC 0 ... 10 V,4 ... 20 mA或0 ... 1000 Ω 无 -- 120 s15 s无标准版SKB62UA * AC 24 V DC 0 ... 10 V,4 ... 20 mA或0 ... 1000 Ω 有15 s120 s 15 s 行程限位控制 顺序控制 信号转换功能增强版型号 工作电压控制 弹簧复位 运行时间 功能增强性(控制信号) 功能 时间 开启 关闭 SKC... 行程 40 mm SKC62 SKC62U * 有 20 s SKC60AC 24 VDC 0 ... 10 V,4 ... 20 mA或0 ... 1000 Ω 无 -- 120 s20 s无标准版SKC62UA * AC 24 VDC 0 ... 10 V,4 ... 20 mA或0 ... 1000 Ω有20 s120 s20 s行程限位控制 顺序控制 信号转换功能增强版 * UL 认证版本2/13附件型号描述ASC1.6 辅助开关ASZ6.5 阀杆加热元件 AC 24 VASK51 机械行程逆变器 (只适用SKB...)订货订货时请说明执行器数量、产品名称和型号。
