焊接施工实用工艺流程图

回流焊工艺流程图回流焊是一种常用的电子器件表面贴装技术，能够实现高效、精确地焊接器件到基板上。

下面是一份回流焊的工艺流程图，共计700字。

回流焊工艺流程图1. 准备工作：a. 准备回流焊设备、基板和器件。

b. 清洁基板和器件，确保表面干净。

2. 基板装夹：a. 将基板放置在回流焊设备的装夹台上。

b. 使用夹具或夹子将基板固定在装夹台上，并保证基板的平整度。

3. 贴片：a. 准备贴片机和贴片料。

b. 根据贴片机的操作指南，将贴片料装入贴片机内。

c. 设置贴片机的参数，如速度、力度等。

d. 运行贴片机，将器件精确地贴片到基板的指定位置上。

4. 焊接：a. 准备回流焊炉和焊锡膏。

b. 调节回流焊炉的温度和速度，使其适应焊接器件和基板的要求。

c. 在需要焊接的器件和基板上涂抹适量的焊锡膏。

d. 将已贴片的器件放置在基板上，确保器件与焊锡膏之间有适当的间隙。

e. 将装有器件和焊锡膏的基板放入回流焊炉中。

f. 回流焊炉会加热基板和器件，达到焊接温度。

g. 当焊锡膏熔化后，器件与基板之间形成焊接。

5. 冷却：a. 焊接完成后，将基板从回流焊炉中取出。

b. 放置基板在通风处，等待其自然冷却。

c. 冷却后，确保焊接完成的器件稳定固定在基板上。

6. 检验：a. 将焊接完成的基板送入检验区。

b. 使用精密仪器检测焊接点的连接情况。

c. 若发现焊接点存在问题，进行修复或更换。

7. 清洗：a. 如果需要，使用清洗剂清洗基板和器件，以去除焊锡残留物。

b. 在清洗过程中，注意避免基板和器件受到损伤。

8. 封装：a. 如果需要，将焊接完成的基板放入封装器件中。

b. 进行焊点封装，确保器件的长期稳定性。

以上是回流焊的工艺流程图，每个步骤都很重要，需要严格执行。

回流焊技术能够高效地将器件焊接到基板上，是电子器件表面贴装的重要工艺之一。

通过合理设置参数和严格进行检验，可以确保焊接质量和产品可靠性。

PCB板焊接工艺（通用标准）1.PCB板焊接的工艺流程1.1PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。

1.2PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。

2.PCB板焊接的工艺要求2.1元器件加工处理的工艺要求2.1.1元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件引脚镀锡。

2.1.2元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。

2.1.3元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。

2.2元器件在PCB板插装的工艺要求2.2.1元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。

2.2.2元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。

2.2.3有极性的元器件极性应严格按照图纸上的要求安装，不能错装。

2.2.4元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高，一边低；也不允许引脚一边长，一边短。

2.3PCB板焊点的工艺要求2.3.1焊点的机械强度要足够2.3.2焊接可靠，保证导电性能2.3.3焊点表面要光滑、清洁3.PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产生静电的地方要防止静电积累，采取措施使之控制在安全围。

3.1.2对已经存在的静电积累应迅速消除掉，即时释放。

3.2静电防护方法3.2.1泄漏与接地。

对可能产生或已经产生静电的部位进行接地，提供静电释放通道。

采用埋地线的方法建立“独立”地线。

3.2.2非导体带静电的消除：用离子风机产生正、负离子，可以中和静电源的静电。

4.电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。

同时应方便焊接和有利于元器件焊接时的散热。

4.1元器件分类按电路图或清单将电阻、电容、二极管、三极管，变压器，插排线、座，导线，紧固件等归类。

焊接⽰意图详解，赶快抱⾛！⼀、焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使⽤条件的不同，其接头型式及坡⼝形式也不同。

焊接接头型式有：对接接头、T形接头、⾓接接头及搭接接头等。

(⼀)对接接头两件表⾯构成⼤于或等于135°，⼩于或等于180°夹⾓的接头，叫做对接接头。

在各种焊接结构中它是采⽤最多的⼀种接头型式。

钢板厚度在6mm以下，除重要结构外，⼀般不开坡⼝。

厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡⼝的基本形式与尺⼨按较厚板的尺⼨数据来选取；否则，应在厚板上作出如图1—8所⽰的单⾯或双⾯削薄；其削薄长度L≥3(δ—δ1)。

图1—8 不同厚度板材的对接(a)单⾯削薄， (b)双⾯削薄表1-2较薄板厚度δ1≤2～5>5～9>9～12>12允许厚度差(δ—δ1)1234(⼆)⾓接接头两焊件端⾯间构成⼤于30°、⼩于135°夹⾓的接头，叫做⾓接接头，见图1—9。

这种接头受⼒状况不太好，常⽤于不重要的结构中。

图1—9 ⾓接接头(a)I形坡⼝； (b)带钝边单边V形坡⼝(三)T形接头⼀件之端⾯与另⼀件表⾯构成直⾓或近似直⾓的接头，叫做T形接头，见图1—10。

图1—10 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—11。

图1—11 搭接接头(a)I形坡⼝， (b)圆孔内塞焊； (c)长孔内⾓焊搭接接头根据其结构形式和对强度的要求，分为不开坡⼝、圆孔内塞焊和长孔内⾓焊三种形式，见图1—11。

I形坡⼝的搭接接头，⼀般⽤于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双⾯焊接。

这种接头⽤于不重要的结构中。

当遇到重叠部分的⾯积较⼤时，可根据板厚及强度要求，分别采⽤不同⼤⼩和数量的圆孔内塞焊或长孔内⾓焊的接头型式。

⼆、焊缝坡⼝的基本形式与尺⼨(⼀)坡⼝形式根据坡⼝的形状，坡⼝分成I形(不开坡⼝)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡⼝形式。

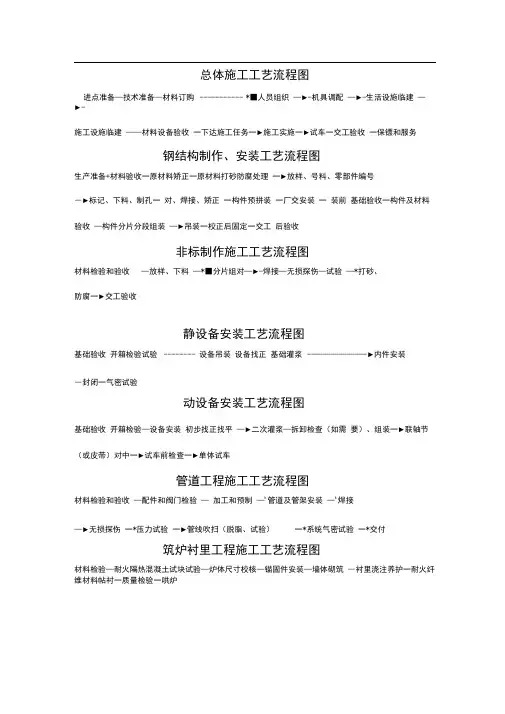

总体施工工艺流程图
进点准备—技术准备—材料订购----------- *■人员组织—►-机具调配—►-生活设施临建—►-
施工设施临建——材料设备验收一下达施工任务一►施工实施一►试车一交工验收一保镖和服务
钢结构制作、安装工艺流程图
生产准备+材料验收一原材料矫正一原材料打砂防腐处理一►放样、号料、零部件编号
―►标记、下料、制孔一对、焊接、矫正一构件预拼装一厂交安装一装前基础验收一构件及材料验收—构件分片分段组装—►吊装一校正后固定一交工后验收
非标制作施工工艺流程图
材料检验和验收—放样、下料—*■分片组对—►-焊接—无损探伤—试验—*打砂、
防腐一►交工验收
静设备安装工艺流程图
基础验收开箱检验试验-------- 设备吊装设备找正基础灌浆--------------- ►内件安装
―封闭一气密试验
动设备安装工艺流程图
基础验收开箱检验—设备安装初步找正找平—►二次灌浆—拆卸检查（如需要）、组装一►联轴节（或皮带）对中一►试车前检查一►单体试车
管道工程施工工艺流程图
材料检验和验收—配件和阀门检验—加工和预制—k管道及管架安装—k焊接
—►无损探伤一*压力试验一►管线吹扫（脱脂、试验）一*系统气密试验一*交付
筑炉衬里工程施工工艺流程图
材料检验—耐火隔热混凝土试块试验—炉体尺寸校核—锚固件安装—墙体砌筑―衬里浇注养护一耐火纤维材料帖衬一质量检验一哄炉。
