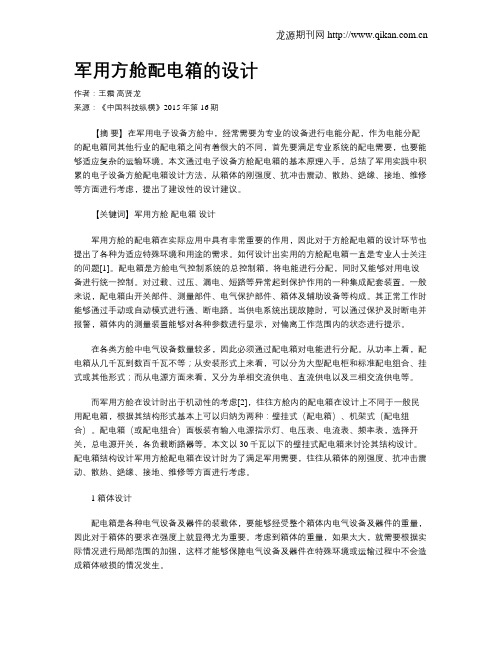

军用方舱配电箱的设计作者：王霜高贤龙来源：《中国科技纵横》2015年第16期【摘要】在军用电子设备方舱中，经常需要为专业的设备进行电能分配，作为电能分配的配电箱同其他行业的配电箱之间有着很大的不同，首先要满足专业系统的配电需要，也要能够适应复杂的运输环境。
本文通过电子设备方舱配电箱的基本原理入手，总结了军用实践中积累的电子设备方舱配电箱设计方法，从箱体的刚强度、抗冲击震动、散热、绝缘、接地、维修等方面进行考虑，提出了建设性的设计建议。
【关键词】军用方舱配电箱设计军用方舱的配电箱在实际应用中具有非常重要的作用，因此对于方舱配电箱的设计环节也提出了各种为适应特殊环境和用途的需求。
如何设计出实用的方舱配电箱一直是专业人士关注的问题[1]。
配电箱是方舱电气控制系统的总控制箱，将电能进行分配，同时又能够对用电设备进行统一控制。
对过载、过压、漏电、短路等异常起到保护作用的一种集成配套装置。
一般来说，配电箱由开关部件、测量部件、电气保护部件、箱体及辅助设备等构成。
其正常工作时能够通过手动或自动模式进行通、断电路。
当供电系统出现故障时，可以通过保护及时断电并报警，箱体内的测量装置能够对各种参数进行显示，对偏离工作范围内的状态进行提示。
在各类方舱中电气设备数量较多，因此必须通过配电箱对电能进行分配。
从功率上看，配电箱从几千瓦到数百千瓦不等；从安装形式上来看，可以分为大型配电柜和标准配电组合、挂式或其他形式；而从电源方面来看，又分为单相交流供电、直流供电以及三相交流供电等。
而军用方舱在设计时出于机动性的考虑[2]，往往方舱内的配电箱在设计上不同于一般民用配电箱，根据其结构形式基本上可以归纳为两种：壁挂式（配电箱）、机架式（配电组合）。
配电箱（或配电组合）面板装有输入电源指示灯、电压表、电流表、频率表，选择开关，总电源开关，各负载断路器等。
本文以30千瓦以下的壁挂式配电箱来讨论其结构设计。
配电箱结构设计军用方舱配电箱在设计时为了满足军用需要，往往从箱体的刚强度、抗冲击震动、散热、绝缘、接地、维修等方面进行考虑。
