城镇管网的类型及其布置供水工程中向用户输水和配水的管道系统,又称给水管网。
它包括输水管渠、配水管网、加压泵站、水塔、水池和管网附属设施等。
从水源地到水厂的管渠,只起输水作用,称输水管渠(参见输水工程);自来水厂出来的管道称配水管网。
配水管网中主要起输水作用的管道称为干管,从干管分出起配水作用的管道称支管,从支管接通用户的称用户支管。
管网系统按其输配水方式、管网形式、固定方式、输水压力、管网作用等可分为以下类型。
1.按输配水方式分类水泵提水输水系统:一种形式是水泵直接将水送入管道系统,然后通过分水口向城镇用户供水。
另一种形式是水泵通过管道将水输送到某一高位蓄水池,然后由蓄水池通过管道自压向城镇供水。
自压输水系统:利用地形自然落差所提供的水头满足管道系统在运行时所需的工作压力。
2.按管网形式分类(1)树状网:管网为树枝状,水流从“树干”流向“树枝”,即在干管、支管、分支管中从上游流向末端,只有分流而无汇流。
目前国内管道系统多采用树状网。
(2)环状网:管网通过节点将各管道联结成闭合环状网。
根据给水栓位置和控制阀启闭情况,水流可作正逆方向流动。
这种形式的供水可靠性高,大多在城市供水中采用。
农村饮水工程一般采用树状网。
3.按固定方式分类(1)移动式:除水源外,管道及分水设备都可移动,机泵可固定也可移动,管道多采用软管,简单易行,一次性投资低,但劳动强度大,管道易破损。
(2)半固定式:管道系统的一部分固定,另一部分移动。
(3)固定式:管道系统中的各级管道及分水设施均埋入地下,固定不动。
对农村饮水工程而言,一般不宜采用移动式和半固定式管网系统。
4.按管道输水压力分类低压管道系统:其最大工作压力一般不超过0.2MPa,最远出口的水头一般在0.002～0.003MPa,该形式对管材承压能力要求不高。
非低压管道系统:工作压力超过0.2MPa,该形式对管材质量要求较高。
对农村饮水工程而言,一般采用低压管道系统。
5.按管网作用分类(1)骨干管网:把水从水源输送到城镇用户,其出水口一般为给水栓。
供水管网接管验收工作基本内容A.隐蔽工程记录合格，安装符合GB-50268《给排水水管道工程施工及验收规范》。
B.丝扣连接牢固可靠，断扣不大于10%。
选材应用图纸规定的管材、防腐处理合理、无漏刷。
C.焊接，焊口平直，焊缝无烧穿、断漏焊、加渣、气孔等现象。
D.法兰连接对接平行，连接紧密，法兰与管道垂直。
E.支挂架安装牢固合理，间距适当。
F.保温厚度符合标准，粘贴紧密牢固，防腐处理良好，无漏刷、起泡。
G.阀门、水处理设备及附件的规格型号、耐压强度、阀门的严密试验符合施工规定标准，方向符合使用标准，且便于维修。
H.油漆防腐做法合理，符合设计要求，表面光滑无漏刷。
I.管网的试验压力应为工作压力的1.5倍，不大于1MPa，10分钟降至工作压力，不渗漏，30分钟压降不大于0.05MPa。
J.各种管沟应符合规定标准，管网排列齐全、合理，便于维修，各种沟内整洁、无杂物。
供水管道严禁穿越变配电房；一般不应穿越办公室、起居室、卧室等；供水和排水管道不能混合串流。
K.隐蔽工程记录（管道防腐、堑层、埋深防冻层以下，与地下其他管道、电缆等辅设是否合乎规范）。
L.供水试验无漏水、断水现象，水质洁净符合生活用水标准。
M．管道安装应牢固，按照规范进行设置吊架等固定构件，水平、垂直度等符合施工规范；管道穿过墙壁和楼板，应该设置金属或塑料套管。
N.高层建筑供水系统应考虑防沉降，防止管道伸缩变位，还应考虑防震、防噪和防水锤等，一般可在水泵出水管上安装消声止回阀、柔性短管等附件，在输送管道上安装柔性接头和柔性支架，根据情况，供水立管设置减压装置等。
O.供水立管的最高处应该设有排气阀，便于排出水管中的空气。
P.对暗装的阀门，应有方便检修的措施如开设检修孔等。
建筑给排水试题一、自测练习1、给水系统的类型包括（）A 生活给水系统B 消防给水系统C 生产给水系统D 组合给水系统答案：ABCD2、升压和贮水设备包括（）A 贮水箱B 水泵装置C 气压给水装置D 水箱答案：ABCD3、给水方式的基本形式有（）A 依靠外网压力的给水方式B 设水箱供水方式C 依靠水泵升压给水方式D 分质给水方式答案：AC4、给水管道布置形式有（）A 下行上给式B 上行下给式C 中分式D 下行下给式答案：ABC5、管道防护包括（）A 防腐B 防漏C 防振D 防冻、防结露答案：ABCD6、管道敷设，根据建筑对卫生、美观方面的要求不同，可分为（）两种基本形式A 直埋B 明装C 暗装D 架空答案：BC问答题1、什么叫给水设计秒流量？归纳起来设计秒流量有那几种计算方法：建筑内的生活用水在一昼夜、1h内都是不均匀的，为保证用水，生活给水管道的设计流量应为建筑内卫生器具按最不利情况组合出流时的最大瞬时流量，既设计秒流量。
设计秒流量，归纳起来有经验法，平方根法和概率法三种计算方法。
2、给水管网水头损失的计算包括哪几部分？分别怎么计算？给水管网水头损失的计算包括沿程损失和局部损失两部分。
1）给水管道沿程水头损失hi= i . L这里：hi：沿程水头损失dj: 管道计算长度i : 管道单位长度水头损失2）生活给水管道局部水头损失:这里：h j;：管段局部水头损失之和ξ:管段局部阻力系数v:沿水流方向局部管件下游的流速g:重力加速度3、什么叫管(配）件的当量长度？将、管(配）件产生的局部水头损失大小与同管径某长度管道产生的沿程水头损失相等，则该长度为该管(配）件当量长度。
4、什么是气压给水设备？工作原理是什么？有那些种类？气压给水设备是利用密闭贮罐内压缩空气的压力变化，调节和压送水量，起到增压和水量调节的作用。
原理：根据波义耳－马略特定律，即在定温条件下，一定质量的气体的绝对压力和它所占的体积成反比的原理制造的。
供热管道放气阀和泄水阀设置要求
一、位置要求
1.放气阀应设置在供热管道的最高点，以利于排气。
2.泄水阀应设置在供热管道的最低点，以利于排水。
二、间距要求
1.同一管道上放气阀和泄水阀的距离应不小于50米。
2.不同管道上放气阀和泄水阀的距离应不小于20米。
三、阀门规格
1.放气阀的规格应根据供热管道的直径和排气量进行选择。
2.泄水阀的规格应根据供热管道的直径和排水量进行选择。
四、阀门压力
1.放气阀的压力等级应与供热管道的压力等级相同。
2.泄水阀的压力等级应不小于供热管道的压力等级。
五、阀门材质
1.放气阀和泄水阀的材质应与供热管道的材质相匹配。
2.若供热管道为金属材质，则放气阀和泄水阀也应为金属材质。
3.若供热管道为非金属材质，则放气阀和泄水阀也应为非金属材质。
六、阀门数量
1.每条供热管道上应设置一个放气阀和一个泄水阀。
2.若供热管道较长，可在适当位置增加放气阀和泄水阀的数量。
七、安装高度
1.放气阀的安装高度应不小于供热管道的中心线。
2.泄水阀的安装高度应低于供热管道的中心线。
八、维护要求
1.应定期检查放气阀和泄水阀是否正常工作，如有故障应及时维修。
2.应定期清理放气阀和泄水阀，防止堵塞，保证其正常工作。

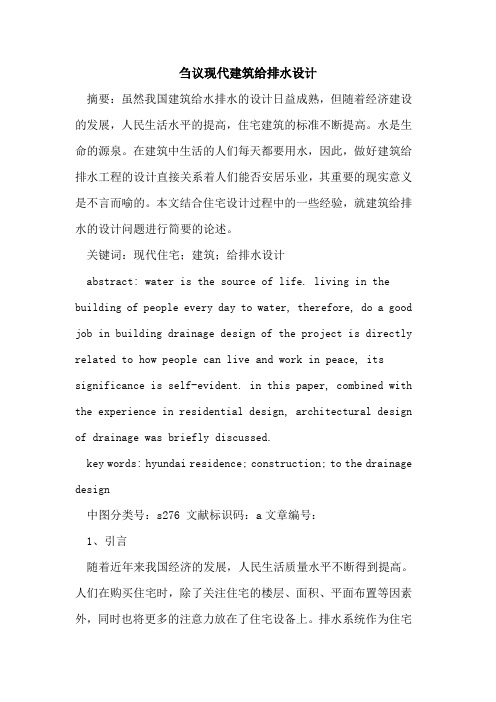

刍议现代建筑给排水设计摘要：虽然我国建筑给水排水的设计日益成熟，但随着经济建设的发展，人民生活水平的提高，住宅建筑的标准不断提高。
水是生命的源泉。
在建筑中生活的人们每天都要用水，因此，做好建筑给排水工程的设计直接关系着人们能否安居乐业，其重要的现实意义是不言而喻的。
本文结合住宅设计过程中的一些经验，就建筑给排水的设计问题进行简要的论述。
关键词：现代住宅；建筑；给排水设计abstract: water is the source of life. living in the building of people every day to water, therefore, do a good job in building drainage design of the project is directly related to how people can live and work in peace, its significance is self-evident. in this paper, combined with the experience in residential design, architectural design of drainage was briefly discussed.key words: hyundai residence; construction; to the drainage design中图分类号：s276 文献标识码：a文章编号：1、引言随着近年来我国经济的发展，人民生活质量水平不断得到提高。
人们在购买住宅时，除了关注住宅的楼层、面积、平面布置等因素外，同时也将更多的注意力放在了住宅设备上。
排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将产生重要影响。
本文结合多年的实践工作经验，结合国家规范要求，谈谈现代住宅建筑给水排水系统设计中的一些做法。
有关城市供水管网建设与运行维护的研究摘要：城市供水工作关系重大，因此供水管网建设与运行维护的研究具有非常重要的意义。
本文主要探讨了城市供水管网的设计及施工中需要注意的事项，并分析了如何做好城市供水管网的运行维护工作，希望给这方面研究起到一定指导作用。
关键词：城市供水；管网；建设；运行维护；中图分类号：tv674文献标识码： a 文章编号：1、引言在城市的基础设施中，供水管网属于非常重要的一部分，但是由于受到各种因素的影响，我国当前供水管网中还存在着很多问题，比如老化严重、质量较差、管径较小、布局不合理、附属设施损坏严重。
因此，在这种背景下，做好城市供水管网建设及运行维护的研究具有很强的实践指导意义。
2、城市供水管网的建设2.1城市供水管网设计针对城市供水管网中存在的问题，我们在设计的工作中要要做好以下几个方面的工作。
首先，在管网平差设计中，主要对用水量进行确定，并通过loop 软件进行平差设计，进而将管道的距离、管径等确定下来。
在整个城市供水管网的设计过程中，这是最为关键的内容，具体的工作中要求设计人员对资料进行收集并做好方案的比选工作，其中《给水工程（第四版）》可以带来很多思路。
其次，在收集资料方面，这是设计的基础，只有确保所收集资料的准确性，才能保证城市供水管网发挥出其应有的作用。
另外，针对一些改造工程，因管道位于地下，因此收集资料这一工作的重要性就更为凸显。
第三，物探地下管线，一般在城市管道建设的过程中，地下具有非常复杂的管道埋设情况，这包括电信通信线路、军用光缆、联通通信电缆、雨水管道等，仅仅实地勘探将导致设计具有非常多的盲目性，对于成本控制及项目管理非常不利。
基于此，以平差结果作为依据，对城市需铺设管道的街道进行物探是非常有必要的。
第四，在管网施工图纸具体设计方面，要以收集的资料作为基础，并通过结合物探图纸设计，设计过程中要防止城市供水管网和现有管线冲突的情况。
另外，要于干管隆起位置进行排气阀的设置，而且过河倒虹管两侧的岸上管也要进行复合式检修阀门以及排气管的设置。
城市市政供水管网施工技术摘要：本文简要阐述了城市市政给水施工准备阶段，施工人员要从沟槽开挖、管材选取、管道安装、检查井、截门井施工、施工场地恢复及安全保证措施等方面，应采取的方案和措施做了重点论述。
一、沟槽开挖技术1、沟槽开挖前要对地下情况进行详细的了解，清楚地下现有管线的分布情况。
2、在确认无地下障碍的农田及废弃空地段，可采用机械开挖，沟槽底部留20mm厚土层由人工挖土至设计标高。
市区道路中的管槽开挖采用人工开挖，避免破坏未知的现有设施。
3、挖沟抛土时，堆土距沟边的距离不应小于0.8m,堆土高度不得高于l. 5m, 施工时，管道接口处，采用专用撑扛。
沟槽开挖时不允许破坏沟底原状土，若沟底原状土结构破坏，需用原土夯实或撼砂处理。
4、沟槽开挖即将结束时，应做好管道的基础准备，不要让沟底的土埭暴露时间太长，避免造成不必要的损害。
二、管材选取管道铺设的核心就是管材的选取和管道的安装和连接，而材质选取的好坏直接关联到管道施工质量。
所以选择的材料和配件一定由选定的合格制造商供应。
PE管分为低密度、中密度和高密度聚乙烯管，防腐蚀性好、流体阻力小、化学性能稳定等特性，管材有较强的抗冲击性，耐热耐磨及耐酸碱腐蚀性。
PE给水管道质量判断主要考察以下几个方面：1、PE给水管生产厂家亚大管业质量控制严格，有齐全的实验设备和管理程序，不要选择小厂家生产产品；2、PE管管道外观光滑、颜色均匀一致、没有凹陷、气孔、水纹、杂质等缺陷；3、外径、壁厚、椭圆度符合要求。
三、管道安装PE给水管道连接有热熔连接和电熔连接。
我们采用热熔对接连接方式施工，它的主要步骤有：1. 材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm 的切削余量。
2. 夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。
3. 切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。
4. 对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。
城市供水管网检漏控制探讨摘要：文章在对城市供水系统中管网漏水的成因进行分析的基础上，阐述了常用的检漏方法，探讨了管网漏损控制措施，以减少漏耗，为城市建设发展提供基础保障。
关键词：供水管网；管网漏损；控制近年来，随着我国经济的快速发展，城市建设改造工程加剧，市政道路改扩建工程涉及到城市供水管网设备的改迁，移装不断增加，加上城市道路施工，增加了供水管网的漏损率。
据建设部信息中心2007年度统计资料，我国供水管网平均漏损率在20%左右，有的城市甚至达30%多，而建设部制定的规范要求漏损率低于12%。
管网漏损率居高不下，不但造成水源的极大浪费，还造成降压供水，影响用户用水，降低管道安全性，此外，对管道基础也造成破坏，甚至对其附近的建筑物、构筑物等公用设施带来潜在威胁。
因此，如何有效地控制供水管网漏损，意义深远。
一、城市供水管网漏损原因分析管网漏损可分为明漏、暗漏、背景渗漏。
明漏是可以被用户或路人发现的管道泄漏，多为管道爆裂事件，具有较大的瞬时流量，易于发现，能及时抢修。
漏水时间不长，所以总的漏水量不大。
暗漏在输配系统中经常出现，因是渗透到地下或流到下水道，用户或路人不易发现，漏水持续时间较长，漏水量较大。
暗漏必须通过主动检漏的方式来检测。
背景渗漏又称为不可检测的管网漏损，如管道的接头和管道配件的连接部位，容易产生滴漏。
虽每个漏点漏水量很小，但由于难以被检测到，且数量最多，分布最广（整个输配管网），因此漏水量也较大。
一般来说，城市供水管网漏损主要有以下原因：（一）管网老化，管材低劣，施工技术落后供水管网老化以老城区最为突出，这些供水管网铺设多在50年以上，管材质量差，加上长期超限运行，年久失修，老化严重，导致爆管以及各种形式的明漏、暗漏。
另外，在现有供水管网中，灰口铸铁管占较大比重，多数安装时间较长的灰口铸铁管质量已不符合国家规范的要求。
加之管网配件质量差，接口技术落后，导致管网抗腐蚀强度低、长时间使用后形成水垢，腐蚀严重，抗压强度低，爆漏事故频繁发生，漏损逐年增加。
水管排气阀工作原理
水管排气阀工作原理：
水管排气阀是一种用于调节水管内部压力和排除空气的装置。
它通常安装在水管系统的高点或死角处。
以下是水管排气阀的工作原理：
1. 排气阀结构：水管排气阀通常由阀体、活塞和阀盖组成。
阀体上有一个或多个排气口。
2. 正常工作状态：当水管系统刚启动时，由于管路内有空气存在，水管内部的压力较低。
此时，活塞下压，阀盖关闭排气口，以防止水从排气阀中泄漏。
同时，空气通过排气口释放到大气中。
3. 排气状态：随着水管系统的运行，水渐渐充满整个管路。
当水管内的压力逐渐升高时，活塞上升，打开排气口，以便将管路中的空气排出。
在这种状态下，水从排气口喷出，直到管路内不再有空气为止。
4. 自动关闭：一旦排气口排出了所有的空气，活塞会下压，阀盖关闭排气口。
这样水管内部的压力就会保持稳定。
总结起来，水管排气阀的工作原理就是通过活塞来控制排气口的打开和关闭，以实现排除水管中的空气和调节水管内部压力的目的。
