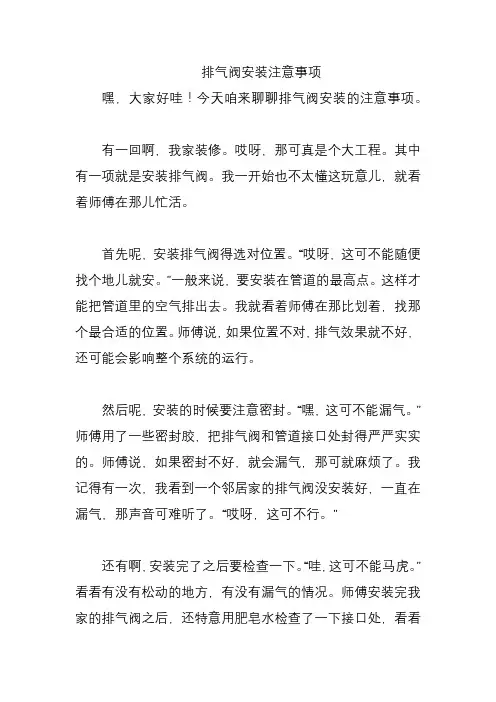

排气阀安装注意事项嘿，大家好哇！今天咱来聊聊排气阀安装的注意事项。

有一回啊，我家装修。

哎呀，那可真是个大工程。

其中有一项就是安装排气阀。

我一开始也不太懂这玩意儿，就看着师傅在那儿忙活。

首先呢，安装排气阀得选对位置。

“哎呀，这可不能随便找个地儿就安。

”一般来说，要安装在管道的最高点。

这样才能把管道里的空气排出去。

我就看着师傅在那比划着，找那个最合适的位置。

师傅说，如果位置不对，排气效果就不好，还可能会影响整个系统的运行。

然后呢，安装的时候要注意密封。

“嘿，这可不能漏气。

”师傅用了一些密封胶，把排气阀和管道接口处封得严严实实的。

师傅说，如果密封不好，就会漏气，那可就麻烦了。

我记得有一次，我看到一个邻居家的排气阀没安装好，一直在漏气，那声音可难听了。

“哎呀，这可不行。

”还有啊，安装完了之后要检查一下。

“哇，这可不能马虎。

”看看有没有松动的地方，有没有漏气的情况。

师傅安装完我家的排气阀之后，还特意用肥皂水检查了一下接口处，看看有没有气泡冒出来。

如果有气泡，就说明漏气了，得赶紧重新安装。

我记得有一次，我自己试着安装一个小的排气阀。

哎呀，那可真是手忙脚乱的。

我找了半天位置，也不知道对不对。

安装的时候也不知道密封得好不好。

最后安装完了，也不敢确定有没有问题。

“哎呀，这可咋办呢？”后来我还是找了专业的师傅来帮我检查了一下，师傅说我安装得还可以，但是有一些小地方需要调整。

总之啊，安装排气阀要注意很多事项。

“哎呀，以后咱要是安装排气阀，可不能马虎。

”希望大家都能安装好排气阀，让家里的管道系统运行得更顺畅。

“哎呀，一起注意安装细节吧。

”。

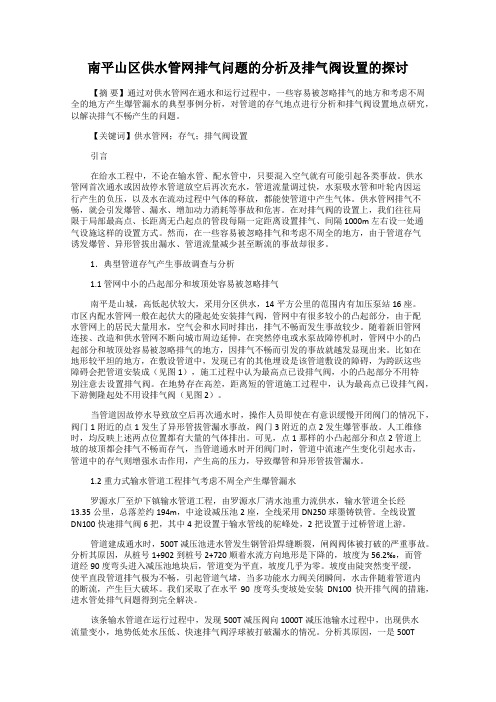

南平山区供水管网排气问题的分析及排气阀设置的探讨【摘要】通过对供水管网在通水和运行过程中，一些容易被忽略排气的地方和考虑不周全的地方产生爆管漏水的典型事例分析，对管道的存气地点进行分析和排气阀设置地点研究，以解决排气不畅产生的问题。

【关键词】供水管网；存气；排气阀设置引言在给水工程中，不论在输水管、配水管中，只要混入空气就有可能引起各类事故。

供水管网首次通水或因故停水管道放空后再次充水，管道流量调过快，水泵吸水管和叶轮内因运行产生的负压，以及水在流动过程中气体的释放，都能使管道中产生气体。

供水管网排气不畅，就会引发爆管、漏水、增加动力消耗等事故和危害。

在对排气阀的设置上，我们往往局限于局部最高点、长距离无凸起点的管段每隔一定距离设置排气、间隔 1000m 左右设一处通气设施这样的设置方式。

然而，在一些容易被忽略排气和考虑不周全的地方，由于管道存气诱发爆管、异形管拔出漏水、管道流量减少甚至断流的事故却很多。

1．典型管道存气产生事故调查与分析1.1管网中小的凸起部分和坡顶处容易被忽略排气南平是山城，高低起伏较大，采用分区供水，14平方公里的范围内有加压泵站16座。

市区内配水管网一般在起伏大的隆起处安装排气阀，管网中有很多较小的凸起部分，由于配水管网上的居民大量用水，空气会和水同时排出，排气不畅而发生事故较少。

随着新旧管网连接、改造和供水管网不断向城市周边延伸，在突然停电或水泵故障停机时，管网中小的凸起部分和坡顶处容易被忽略排气的地方，因排气不畅而引发的事故就越发显现出来。

比如在地形较平坦的地方，在敷设管道中，发现已有的其他埋设是该管道敷设的障碍，为跨跃这些障碍会把管道安装成（见图1），施工过程中认为最高点已设排气阀，小的凸起部分不用特别注意去设置排气阀。

在地势存在高差，距离短的管道施工过程中，认为最高点已设排气阀，下游侧隆起处不用设排气阀（见图2）。

当管道因故停水导致放空后再次通水时，操作人员即使在有意识缓慢开闭阀门的情况下，阀门1附近的点1发生了异形管拔管漏水事故，阀门3附近的点2发生爆管事故。

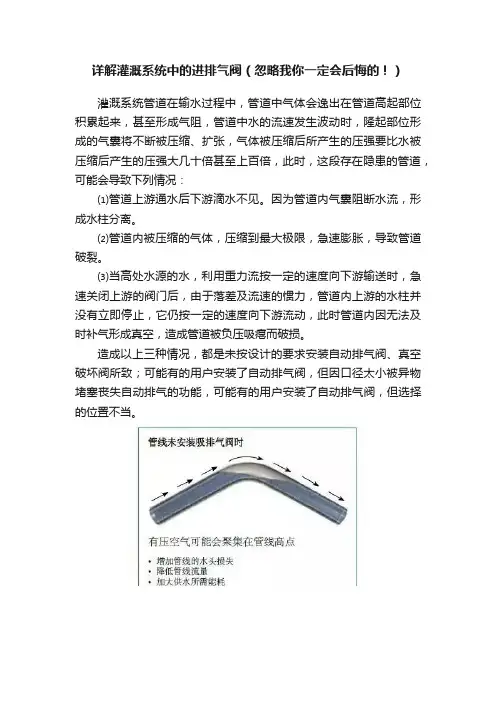

详解灌溉系统中的进排气阀（忽略我你一定会后悔的！）灌溉系统管道在输水过程中，管道中气体会逸出在管道高起部位积累起来，甚至形成气阻，管道中水的流速发生波动时，隆起部位形成的气囊将不断被压缩、扩张，气体被压缩后所产生的压强要比水被压缩后产生的压强大几十倍甚至上百倍，此时，这段存在隐患的管道，可能会导致下列情况：⑴管道上游通水后下游滴水不见。

因为管道内气囊阻断水流，形成水柱分离。

⑵管道内被压缩的气体，压缩到最大极限，急速膨胀，导致管道破裂。

⑶当高处水源的水，利用重力流按一定的速度向下游输送时，急速关闭上游的阀门后，由于落差及流速的惯力，管道内上游的水柱并没有立即停止，它仍按一定的速度向下游流动，此时管道内因无法及时补气形成真空，造成管道被负压吸瘪而破损。

造成以上三种情况，都是未按设计的要求安装自动排气阀、真空破坏阀所致；可能有的用户安装了自动排气阀，但因口径太小被异物堵塞丧失自动排气的功能，可能有的用户安装了自动排气阀，但选择的位置不当。

灌溉系统进排气阀布置方法灌溉系统进排气阀设计注意事项1、进排气阀的口径宜取输水管道直径的1/8-1/5，或经下式计算。

但排气阀有效排气口径不得小于其公称通径70%。

实际选用的口径较计算偏大。

公式计算出进排气阀口径指有效通气口径，并不是指连接排气阀法兰的直径，大部分进排气阀有效的通气口径要比连接法兰的直径小很多，选用时特别注意。

2.每个排气阀都应设在该管段的最高点，当管道起伏较多时，可根据其起伏高度分析是否需要增加，必须时进行相应的水力计算。

如输水管道口径较大，一条输水管道可以并排布设多个进排气阀，达到进排气的效果。

3.较平坦的有压输水管道在充水和运行期间可能有6种水气相间的形态，即层状流、波状流、段塞流、气团流、泡沫流和环状流。

工程实践证明，不能保证在管道内任何水流状态下都高速排气，在大多数工况下只能微量排气，是造成有压供水管道排气难的根源，也给输水工程造成了大量爆管事故和巨大的经济损失。

给排水管道阀门选择要点及各种阀门优缺点一、阀门的选择及设置部位：（一）、给水管道上使用的阀门，一般按下列原则选择：1、管径不大于50mm时，宜采纳截止阀，管径大于50mm时采纳闸阀、蝶阀。

2、需调整流量、水压时宜采纳调整阀、截止阀。

3、要求水流阻力小的部位（如水泵吸水管上），宜采纳闸板阀。

4、水流需双向流动的管段上应采纳闸阀、蝶阀，不得使用截止阀。

5、安装空间小的部位宜采纳蝶阀、球阀。

6、在常常启闭的管段上，宜采纳截止阀。

7、口径较大的水泵出水管上宜采纳多功能阀。

（二）、给水管道上的下列部位应设置阀门：1、居住小区给水管道从市政给水管道的引入管段上。

2、居住小区室外环状管网的节点处，应按分隔要求设置。

环状管段过长时，宜设置分段阀门。

3、从居住小区给水干管上接出的支管起端或接户管起端。

4、入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）。

5、环状管网的分干管、贯穿枝状管网的连接管。

6、室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点在3个及3个以上时设置。

7、水泵的出水管，自灌式水泵的吸水泵。

8、水箱的进、出水管、泄水管。

9、设备（如加热器、冷却塔等）的进水补水管。

10、卫生器具（如大、小便器、洗脸盆、淋浴器等）的配水管。

11、某些附件，如自动排气阀、泄压阀、水锤除去器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。

12、给水管网的最低处宜设置泄水阀。

（三）、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择：1、阀前水压小时，宜选用旋启式、球式和梭式止回阀。

2、关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀。

3、要求减弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。

4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。

（四）、给水管道的下列管段上应设置止回阀：引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。

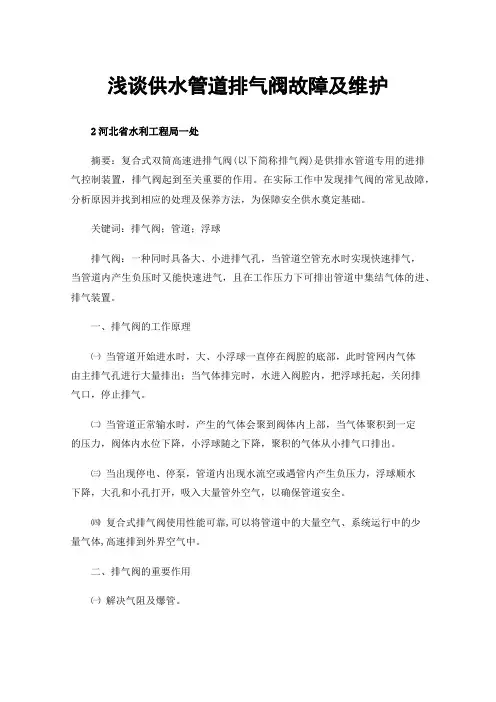

浅谈供水管道排气阀故障及维护2河北省水利工程局一处摘要：复合式双筒高速进排气阀(以下简称排气阀)是供排水管道专用的进排气控制装置，排气阀起到至关重要的作用。

在实际工作中发现排气阀的常见故障，分析原因并找到相应的处理及保养方法，为保障安全供水奠定基础。

关键词：排气阀；管道；浮球排气阀：一种同时具备大、小进排气孔，当管道空管充水时实现快速排气，当管道内产生负压时又能快速进气，且在工作压力下可排出管道中集结气体的进、排气装置。

一、排气阀的工作原理㈠当管道开始进水时，大、小浮球一直停在阀腔的底部，此时管网内气体由主排气孔进行大量排出；当气体排完时，水进入阀腔内，把浮球托起，关闭排气口，停止排气。

㈡当管道正常输水时，产生的气体会聚到阀体内上部，当气体聚积到一定的压力，阀体内水位下降，小浮球随之下降，聚积的气体从小排气口排出。

㈢当出现停电、停泵，管道内出现水流空或遇管内产生负压力，浮球顺水下降，大孔和小孔打开，吸入大量管外空气，以确保管道安全。

㈣复合式排气阀使用性能可靠,可以将管道中的大量空气、系统运行中的少量气体,高速排到外界空气中。

二、排气阀的重要作用㈠解决气阻及爆管。

在输水管道的一些局部高点以及部分节点安装复合式进排气阀，在供水初期将管道中大量的空气排出，当大量空气排完，排气阀在水力作用下关闭，有效保护管线。

系统正常运行时管线中析出的少量空气，通过微量排气阀不间断的排出，消除所有气囊，解决气阻带来的危害。

㈡消除水锤带来的危害。

事故停泵时，当管线中水柱被拉断而产生真空负压时，进排气阀大量吸气，避免负压过大而使管道塌陷。

当负压消除完毕、水柱流速降下来后，水柱在自身重力作用下回流时，进排气阀以适当速度排气，避免弥合性水锤产生的巨大水锤升压，保证输水系统的安全。

㈢使管道检修时安全泄水。

当输水管线停水检修时，需放空管道内的存水。

此时，管线上的进排气阀需要及时补气，一方面使泄水阀泄水通畅，另一方面，防止因负压过大导致的管道坍塌。

自动排气阀调节方法
自动排气阀是一种用于排除管道系统中空气的装置，通常用于供水管道、采暖系统和空调系统中。

正确调节自动排气阀可以保证管道系统正常运行，提高系统效率，延长设备使用寿命。

下面将介绍一些常见的自动排气阀调节方法。

首先，确保自动排气阀安装正确。

安装位置应该是在管道系统的最高点，以便排出管道中的空气。

同时，确保自动排气阀的阀门处于关闭状态，避免在调节过程中造成意外泄漏。

其次，进行手动排气。

在系统刚刚启动时，可以通过手动排气的方式来排除管道中的空气。

打开自动排气阀上的手动排气阀塞，直到排出空气为止。

这样可以快速有效地排除管道中的空气，确保系统正常运行。

接下来，进行自动调节。

自动排气阀通常配有自动排气装置，可以根据管道系统中的空气情况进行自动排气。

在使用过程中，需要定期检查自动排气阀的工作状态，确保自动排气装置正常工作。

另外，注意排气阀的维护保养。

定期检查自动排气阀的密封性能，确保阀门关闭严密，避免泄漏。

同时，清洁自动排气阀的排气口，防止堵塞影响排气效果。

最后，根据实际情况调节排气阀的排气量。

根据管道系统中空气的情况，可以适当调节自动排气阀的排气量，确保排气效果最佳。

总之，正确调节自动排气阀对管道系统的正常运行至关重要。

通过手动排气和自动调节相结合的方式，可以有效地排除管道中的空气，保证系统的稳定运行。

同时，定期维护保养自动排气阀也是非常重要的，可以延长设备的使用寿命，提高系统的效率。

希望以上介绍的自动排气阀调节方法能够对您有所帮助。

供热管道放气阀和泄水阀设置要求
一、位置要求
1.放气阀应设置在供热管道的最高点，以利于排气。

2.泄水阀应设置在供热管道的最低点，以利于排水。

二、间距要求
1.同一管道上放气阀和泄水阀的距离应不小于50米。

2.不同管道上放气阀和泄水阀的距离应不小于20米。

三、阀门规格
1.放气阀的规格应根据供热管道的直径和排气量进行选择。

2.泄水阀的规格应根据供热管道的直径和排水量进行选择。

四、阀门压力
1.放气阀的压力等级应与供热管道的压力等级相同。

2.泄水阀的压力等级应不小于供热管道的压力等级。

五、阀门材质
1.放气阀和泄水阀的材质应与供热管道的材质相匹配。

2.若供热管道为金属材质，则放气阀和泄水阀也应为金属材质。

3.若供热管道为非金属材质，则放气阀和泄水阀也应为非金属材质。

六、阀门数量
1.每条供热管道上应设置一个放气阀和一个泄水阀。

2.若供热管道较长，可在适当位置增加放气阀和泄水阀的数量。

七、安装高度
1.放气阀的安装高度应不小于供热管道的中心线。

2.泄水阀的安装高度应低于供热管道的中心线。

八、维护要求
1.应定期检查放气阀和泄水阀是否正常工作，如有故障应及时维修。

2.应定期清理放气阀和泄水阀，防止堵塞，保证其正常工作。

供水管排气阀设置要求1. 引言大家好，今天咱们来聊聊供水管里的排气阀，这个听起来有点儿专业的东西，其实跟咱们日常生活关系可大了。

想想看，咱们每天都要用水，洗澡、做饭、浇花，少了水可怎么行？但有时候，水流得不顺畅，哗啦哗啦的声音也让人心烦。

为啥会这样？嘿，没准就是排气阀没安好惹的祸！今天咱们就来扒一扒，这排气阀到底是个啥，怎么设置才合适。

2. 排气阀的基本知识2.1 什么是排气阀？首先，咱们得弄清楚排气阀的定义。

简单来说，排气阀就像是供水管道里的“小卫士”，它的主要任务就是排出管道里多余的空气。

空气如果不排出去，就会在管道里形成气阻，影响水流，造成水压不稳定，甚至可能出现“哗哗”的声音，真是让人抓狂！2.2 排气阀的作用再说说它的作用。

设想一下，如果你在洗澡的时候，突然水流变小，或者噼里啪啦的声音传来，那简直就是在给你泼冷水。

排气阀的存在，就是为了避免这种尴尬的场面发生。

它帮助保持水流的畅通，让水龙头的水一开就来，滋滋滋的，心里别提多舒服了！3. 排气阀的设置要求3.1 安装位置说到设置要求，首先得考虑安装位置。

排气阀最好设置在供水管道的高点，为什么呢？因为空气总是往上跑，把阀门放在高处，可以更有效地把空气排出，避免它们在管道里聚集，影响水流。

就像咱们平时爬山，累了就喜欢找个高处歇脚，这样才能看到更美的风景嘛！3.2 数量和间距接下来，咱们聊聊数量和间距的问题。

一般来说，在长管道上，每隔一段距离就要设置一个排气阀，具体的间距可以根据管道的长度和水压来决定。

太远的话，空气就可能在管道里“聚会”，而太近又会浪费资源。

所以，保持适当的间隔，才能达到最佳效果，简直就像调配一锅好汤，火候得掌握好，味道才能正宗！4. 维护与检查4.1 定期检查排气阀装上后，咱们可不能就此高枕无忧。

就像养花一样，得定期检查。

建议每隔一段时间，就看看阀门是否正常运作，有没有漏水或者老化的现象。

要是发现问题，及时处理，别等到用水的时候才慌忙修理，那可就得不偿失了。

一、阀门的选择及设置部位:◆◆◆（一）、给水管道上使用的阀门，一般按下列原则选择：1、管径不大于50mm时,宜采用截止阀，管径大于50mm时采用闸阀、蝶阀.2、需调节流量、水压时宜采用调节阀、截止阀。

3、要求水流阻力小的部位（如水泵吸水管上)，宜采用闸板阀。

4、水流需双向流动的管段上应采用闸阀、蝶阀，不得使用截止阀。

5、安装空间小的部位宜采用蝶阀、球阀。

6、在经常启闭的管段上，宜采用截止阀。

7、口径较大的水泵出水管上宜采用多功能阀。

◆◆◆(二）、给水管道上的下列部位应设置阀门：1、居住小区给水管道从市政给水管道的引入管段上.2、居住小区室外环状管网的节点处，应按分隔要求设置。

环状管段过长时，宜设置分段阀门。

3、从居住小区给水干管上接出的支管起端或接户管起端。

4、入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）。

5、环状管网的分干管、贯通枝状管网的连接管。

6、室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点在3个及3个以上时设置。

7、水泵的出水管，自灌式水泵的吸水泵.8、水箱的进、出水管、泄水管。

9、设备（如加热器、冷却塔等）的进水补水管。

10、卫生器具(如大、小便器、洗脸盆、淋浴器等）的配水管。

11、某些附件，如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。

12、给水管网的最低处宜设置泄水阀。

◆◆◆（三）、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择：1、阀前水压小时，宜选用旋启式、球式和梭式止回阀.2、关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀。

3、要求削弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀.4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭.◆◆◆（四）、给水管道的下列管段上应设置止回阀：引入管上; 密闭的水加热器或用水设备的进水管上；水泵出水管上;进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。

给水管道排气阀给水管道排气阀是一个十分重要的阀门，它的作用是在管道系统中排出空气，以保证管道系统正常运行，并且减少管道漏水的风险。

在本文中，我们将介绍给水管道排气阀的用处、优点、种类以及安装步骤等方面的信息。

一、作用在给水管道中，由于管道里有空气，这会导致管道的水流不稳定，影响到管道的正常运行。

而给水管道排气阀可以在管道启动之前，将管道内的空气排出去，从而保证管道的正常运行。

排气阀的作用还可以减少管道漏水的风险，降低维修成本，同时延长管道的使用寿命。

二、优点1.提高管道的运行效率和性能。

给水管道排气阀可以排出管道中的空气，从而防止管道堵塞，提高管道的运行效率和性能。

2.减少管道的泄漏率。

管道中如果有空气存在，容易造成管道漏水的情况。

排气阀的使用可以排出空气，降低漏水的风险，从而减少维修成本。

3.提高安全性。

给水管道排气阀可以防止管道爆炸发生，从而保证了安全性。

三、种类1.手动排气阀手动排气阀通常由手动控制阀门和透明的排气小杯组成。

操作方式很简单，只需要打开排气小杯和控制阀门，让气体自由流动，然后关上控制阀门和排气小杯，完成操作。

2. 自动排气阀自动排气阀通常由活塞、调节压力膜、控制阀门以及自动控制器组成。

这种排气阀的操作过程是自动进行的，适用于大型管道系统，能够自动排出管道中的空气。

四、安装步骤1.确定需要安装排气阀的位置，一般在管道的最高点和拐角处安装。

2.选用适当的排气阀，根据使用场所的具体情况选择。

3.安装排气阀，保证阀门和接头密封性并达到规定扭矩。

4.完成排气阀的连接，并注意检查有无漏气现象。

五、注意事项1.在安装排气阀时，一定要确保接头和阀门的密封性，以免出现漏气现象。

2.排气阀的安装位置要尽可能选择在管道的最高点或者拐角处，以保证排出管道中的空气。

3.对于自动排气阀的使用，要注意其自动控制器的使用和维护。

4.排气阀也需要定期检查和维护，避免因长期使用而出现故障。

总之，给水管道排气阀是管道系统中十分重要的一个部件。

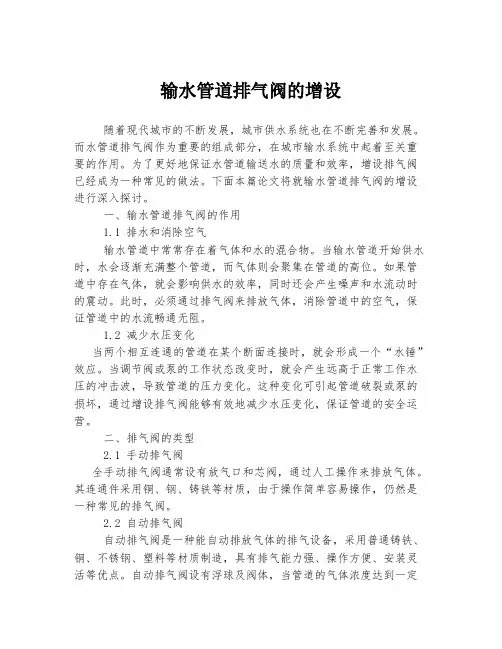

输水管道排气阀的增设随着现代城市的不断发展，城市供水系统也在不断完善和发展。

而水管道排气阀作为重要的组成部分，在城市输水系统中起着至关重要的作用。

为了更好地保证水管道输送水的质量和效率，增设排气阀已经成为一种常见的做法。

下面本篇论文将就输水管道排气阀的增设进行深入探讨。

一、输水管道排气阀的作用1.1 排水和消除空气输水管道中常常存在着气体和水的混合物。

当输水管道开始供水时，水会逐渐充满整个管道，而气体则会聚集在管道的高位。

如果管道中存在气体，就会影响供水的效率，同时还会产生噪声和水流动时的震动。

此时，必须通过排气阀来排放气体，消除管道中的空气，保证管道中的水流畅通无阻。

1.2 减少水压变化当两个相互连通的管道在某个断面连接时，就会形成一个“水锤”效应。

当调节阀或泵的工作状态改变时，就会产生远高于正常工作水压的冲击波，导致管道的压力变化。

这种变化可引起管道破裂或泵的损坏，通过增设排气阀能够有效地减少水压变化，保证管道的安全运营。

二、排气阀的类型2.1 手动排气阀全手动排气阀通常设有放气口和芯阀，通过人工操作来排放气体。

其连通件采用铜、钢、铸铁等材质，由于操作简单容易操作，仍然是一种常见的排气阀。

2.2 自动排气阀自动排气阀是一种能自动排放气体的排气设备，采用普通铸铁、铜、不锈钢、塑料等材质制造，具有排气能力强、操作方便、安装灵活等优点。

自动排气阀设有浮球及阀体，当管道的气体浓度达到一定极限时，浮球上升，排气阀自动开启，将管道中的气体排放出去。

2.3 可调式排气阀可调式排气阀由浮球、气阀芯以及排气管组成，多用于需要排气的管道、设备以及容器的顶部。

它可以通过调整排气量的调节装置来逐步排除管道中的气体，保持管道的良好状态和安全。

三、排气阀的选择3.1 选择排气阀的类型根据排气策略，得出排气效率、时间、管道的大小、气体性质等条件，应根据具体情况选择不同类型的管道排气阀。

如果管道长度较短，气体排放量不大，那么可以选择手动排气阀；如果管道长度较长，管道水平程度较低，排气量大，应选择自动排气阀；如果气体排放量较大，或者气体易于聚集在管道高处，应选择可调式排气阀，以保证排气效率和灵活性。

管道中设置排气阀的原因与解决方法管道中设置排气阀的原因与解决方法管道在运行过程中，水中的气体将会逸出在管道高起部位积累起来，甚至形成气阻，当管中水流发生波动时，隆起的部位形成的气囊，将不断被压缩、扩张，气体压缩后所产生的压强，要比水被压缩后所产生的压强大几十倍甚至几百倍，此时管道极易发生破裂。

所以管道设计时设计排气阀，一般在起伏不大的平原地区，挖槽时应人为的将管线设计出起伏，呈循环上升或下降，坡度不小于1/500，每公里在最高处设置1-2 个排气阀，在起伏较大的丘陵或山区，应在每个起伏的最高点，设置一个排气阀，排气阀的规格是原管道直径的1/8-1/10 。

管道排气阀，在管道中有什么作用，设计师需要注意的事项a.排气阀应有较大的排气量，当管道空管充水时可在极短的时间内实现快速排气恢复至正常供水能力。

b.排气阀在管内有负压产生时，活塞应该可以迅速开启，快速大量吸入外界空气，以保证管线不会因负压而产生损害。

且在工作压力下能够将管道中集结的微量空气排出。

C.排气阀应有比较高的空气关闭压力，在活塞关闭前的较短时间内，应有足够能力将管道内的空气排放完毕，提高输水效率。

d.排气阀的水关闭压力应不大于0.02 MPa，在较低的水压下就可以关闭排气阀，从而避免水的大量涌出。

e.排气阀应采用不锈钢浮球（浮桶）作启闭件。

f.排气阀阀体上应设有防冲击保护内筒，以防大量排气后高速水流直接冲击浮球（浮桶）而造成浮球（浮桶）的过早损伤。

g.对于DN > 100的排气阀采用分体结构，由大量排气阀和自动排气阀组成，以适应管道压力的使用要求。

自动排气阀应采用复杠杆机构，使浮球浮力得以大幅度放大，且关闭水位低，水中杂质不易接触密封面，排气口不会被堵塞，其抗堵塞性能可大大提高。

同时在高压情况下，由于复杠杆的加力作用，使浮球能和水位同步下降，启闭件不会像传统阀门被高压吸住，从而正常排气。

h.对于高流速、频繁启动水泵、口径DN三100的工况，为减缓水流冲击，排气阀应加装缓冲塞阀。

浅议供水管道中排气阀的设置及注意事项海丰供水工程设计有限公司尚喜权摘要：排气阀对保障供水管道系统的正常运行，降低动力费用起着极其重要的作用，因此必须首先了解供水管道中气体产生的原因，对管道的危害；其次要了解排气阀的工作原理，种类及各种排气阀适用条件，以保证能正确选用和使用排气阀，排除安全事故隐患，确保供水管道安全平稳运行。

关健词：排气阀工作原理种类安装位置选型供水管道中的排气阀，是保证供水管道安全运行的重要设备，一般设在供水管道最高点或闭气的地方，其主要作用为：当管道正常运行时，将积聚在管道内高处的气体，或管道因突然停电.停泵造成负压时，正常排气或进气，使管道运行正常。

一、排气阀的工作原理当供水管道运行时，管道中的气体一般会聚集在管道的最高处，因此排气阀一般都安装在管道最高处，当供水管道运行时，管内气体进入排气阀阀体内部后，气体会聚集在排气阀阀腔的上部，随着阀内气体的增多，压力上升，当气体压力大于管道压力时，气体会使阀腔内水面下降，此时浮筒会随着水位一起下降，打开排气口；当气体排尽后，水位上升，浮筒也随之上升，此时排气口关闭。

当系统中产生负压时，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气通过排气口进入系统，以防止负压的危害。

二、管道内产生气体的原因1、管道施工完毕通水前，管道内积存的气体。

2、水泵运行时，水泵运转时带入的大量空气。

3、水泵工作时因泵前泵后压力调节变化较大而产生气体。

4、当管道系统因突然停泵形成负压通过排气阀进入的空气。

5、管道因维修停水而进入的空气。

三、管道存气的危害1、在一般情况下，水中约含2VOL%的溶解空气，在输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋，使输水变得困难，系统的输水能力可因此下降约5-15%，由于供水管道中存在气体，严重时会形成气阻，使管道过流断面减小，使过水量减小，另外由于过流断面减少，增加水头损失，水泵能耗将增加0.11～0.13，使管道运行费用增大。

给水管道自动排气阀经验来自网络感恩分享给水管道中得排气阀,主要用于管道最高点或闭气得地方,用来排出管道内得气体,疏通管道,使管道运转正常,如突然停电/停泵,管道内会出现负压力引起管道振动或破裂,排气阀则随时排气,确保管道安全。

管线正常运行时,主要用以排除从水中析出得气体,以免空气积在管中,减小过水断面与增加管线得水头损失。

一、管道内气体得来源1. 在管道安装完毕后通水之前,管道内充满了空气。

2. 水在水泵工作前后因压力发生较大得变化而出现气体。

3. 管道系统内部水温发生变化,产生空气。

4. 水在通过管道得一些附件,如阀门、三通、弯头等,由于水压力发生较大变化,会产生气体。

5. 管道系统得渗漏。

6. 管道维修维护时,管道泄水或水锤等工作情况产生得负压进气。

二、气体产生得危害1. 由于管道内得空气泡得存在,使得管道过流面积减少,增加水头损失。

在水泵输水时,水泵一般将增加11％～13％得能耗。

在重力流输水中,由于空气泡得存在,将直接影响输水量,甚至阻断水流。

2. 由于气体在同样得压差下流速很快,约为水流得30倍,因此气体流经水表等测量工具发生偏差。

这种偏差最终使得供水系统水量得不均衡。

3. 具有弹性得气体存在,就是管道振动并引发水锤得关键因素。

4. 管道中空气内得氧气会加速金属管道得腐蚀,并造成二次水污染。

三、自动排气阀得结构类型我国常见得自动排气阀类型有:浮球(筒)式、浮球(筒)杠杆式、复合(组合)式、气缸式排气阀。

许多阀门生产厂家与研制部门正加快进行排气阀新产品得开发。

新产品、新技术得广泛应用能极大降低工程系统中得危险与破坏作用,为工程得安全运行提供保障。

结构形式如下图:常见自动排气阀结构四、排气阀得工作原理当供水管道中有空气时,气体聚集在排气阀得上部,体内气泡堆积使浮球随水位下降,因此打开排气活塞,气体排尽后,水位上升,活塞也随之上升,关闭排气活塞。

当管道需要放空排水时,管道内出现负压,浮球则下降,外面得空气进入管道,减小管道内得负压,加速管道排水速度。

管道中设置排气阀的原因与解决方法管道中设置排气阀的原因与解决方法内容来源自网络管道在运行过程中，水中的气体将会逸出在管道高起部位积累起来，甚至形成气阻，当管中水流发生波动时，隆起的部位形成的气囊，将不断被压缩、扩张，气体压缩后所产生的压强，要比水被压缩后所产生的压强大几十倍甚至管道在运行过程中，水中的气体将会逸出在管道高起部位积累起来，甚至形成气阻，当管中水流发生波动时，隆起的部位形成的气囊，将不断被压缩、扩张，气体压缩后所产生的压强，要比水被压缩后所产生的压强大几十倍甚至几百倍，此时管道极易发生破裂。

所以管道设计时设计排气阀，一般在起伏不大的平原地区，挖槽时应人为的将管线设计出起伏，呈循环上升或下降，坡度不小于1/500，每公里在最高处设置1-2个排气阀，在起伏较大的丘陵或山区，应在每个起伏的最高点，设置一个排气阀，排气阀的规格是原管道直径的1/8-1/10。

采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。

并且能够生产各种电动、气动、液动阀门驱动装置。

供水管网中排气阀的设置（这是本人在前几年工作中，针对供水管道出现的排气阀问题，经请教有关专家后，归纳的一点指导性科谱文章，借此机会为大家提供一点此方面的管理技巧，以资借鉴——）供水管网中的排气阀，主要用于管道最高点或闭气的地方，用来排出管道内的气体，疏通管道，使管道运转正常，如突然停电.停泵，管道内会出现负压力引起管道振动或破裂，排气阀则随时排气，确保管道安全。

管线正常运行时，主要用以排除从水中析出的气体，以免空气积在管中，减小过水断面和增加管线的水头损失。

一、排气阀的工作原理当供水管道中有空气时，气体聚集在排气阀的上部，体内气泡堆积使浮球随水位下降，因此打开排气活塞，气体排尽后，水位上升，业随之上升，关闭排气活塞。

当管道需要放空排水时，管道内出现负压，浮球则下降，外面的空气进入管道，减小管道内的负压，加速管道排水速度。

二、管道内气体产生的原因1、在管道安装完毕后通水之前，管道内充满了空气。

2、水在水泵工作前后因压力发生较大的变化而出现气体。

3、管道系统内部水温发生变化，产生空气。

4、水在通过管道的一些附件，如阀门.三通.弯头等，由于水压力发生较大变化，会产生气体。

5、管道系统的渗漏。

6、管道维修.维护时，管道泄水或水锤等工作情况产生的负压进气。

三、管道夹气的危害1、由于管道内的空气泡的存在，使得管道过流面积减少，增加水头损失。

在水泵输水时，水泵一般将增加11％～13％的能耗。

在重力流输水中，由于空气泡的存在，将直接影响输水量，甚至阻断水流。

2、由于气体在同样的压差下流速很快，约为水流的30倍，因此气体流经水表等测量工具发生偏差。

这种偏差最终使得供水系统水量的不均衡。

3、具有弹性的气体存在，是管道振动并引发水锤的关键因素。

4、管道中空气内的氧气会加速金属管道的腐蚀，并造成二次水污染。

5、由于压力释放的能量与流速成正比，因此气体积聚的地方一旦被打开，空气释放的能量是同样水流的900倍，会造成人员伤亡。

供水管道排气阀原理一、排气阀的工作原理排气阀作为一种重要的管道附件，主要用于解决供水管道中因气压波动而产生的气体积聚问题。

排气阀的工作原理主要基于伯努利定律，当水流经排气阀时，阀门内部的流速加快，从而形成一个低压区。

这时，外部高压气体就会顺着管道进入阀门内部，将管道中的空气排出。

在排气阀开启的过程中，随着管道内部气体的不断排出，阀门内部的压强逐渐恢复正常，从而使水能够顺畅地继续流动。

当管道中的气体排净后，排气阀会自动关闭，维持管道的正常运行。

二、排气阀在供水系统中的重要作用1.确保供水系统的安全运行排气阀能够及时排出管道中的气体，避免因气阻导致的水流受阻、压力波动等问题，从而确保供水系统的安全运行。

2.提高供水效率排气阀能够有效地减少管道中的气体积聚，降低水流速度，使水能够更加顺畅地流动，从而提高供水效率。

3.降低管道运行噪音排气阀能够排出管道中的气体，减少水流通过气体时产生的噪音，从而降低管道运行时的噪音。

4.延长管道设备使用寿命通过排气阀及时排出管道中的气体，可以避免因气阻导致的管道设备磨损，延长管道设备的使用寿命。

5.方便管道维护和检修排气阀的设置有利于及时发现管道中的问题，如漏水、堵塞等，便于进行维护和检修。

三、排气阀的设置与选用注意事项1.合理选择排气阀的安装位置排气阀的安装位置应根据供水系统的具体情况来确定，如局部最高点、下降坡度变大处、上升坡度变小处等。

2.选用合适的排气阀规格排气阀的规格应与管道直径相匹配，以确保排气效果。

排气阀的口径与管道直径之比一般为1：8或1:12。

3.考虑排气阀的排气量排气阀的排气量应适当，过大或过小都会影响供水系统的运行效果。

排气量过大，恢复供水能力较快，但可能会产生水锤现象；排气量过小，恢复供水能力较慢，但能避免水锤现象。

4.安装阀门在排气阀下方应安装一个同一口径的阀门，一般为闸阀，以便于控制和调节排气阀的运行。

5.定期检查和维护应定期对排气阀进行检查和维护，确保其正常运行。
