柴油机调速控制原理分解

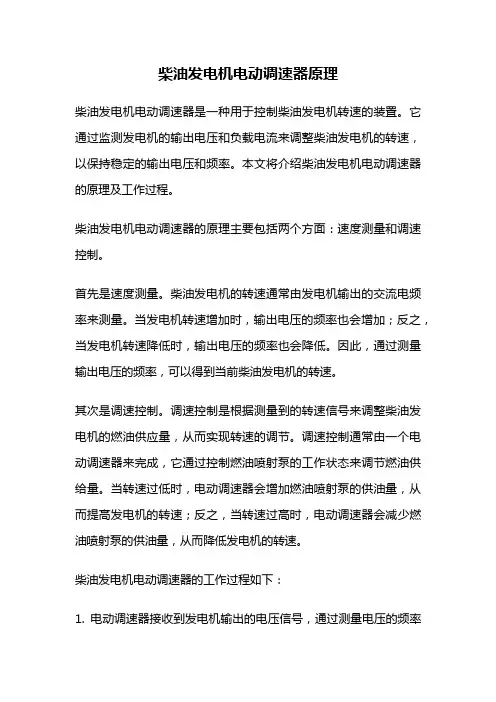

柴油发电机电动调速器原理柴油发电机电动调速器是一种用于控制柴油发电机转速的装置。

它通过监测发电机的输出电压和负载电流来调整柴油发电机的转速，以保持稳定的输出电压和频率。

本文将介绍柴油发电机电动调速器的原理及工作过程。

柴油发电机电动调速器的原理主要包括两个方面：速度测量和调速控制。

首先是速度测量。

柴油发电机的转速通常由发电机输出的交流电频率来测量。

当发电机转速增加时，输出电压的频率也会增加；反之，当发电机转速降低时，输出电压的频率也会降低。

因此，通过测量输出电压的频率，可以得到当前柴油发电机的转速。

其次是调速控制。

调速控制是根据测量到的转速信号来调整柴油发电机的燃油供应量，从而实现转速的调节。

调速控制通常由一个电动调速器来完成，它通过控制燃油喷射泵的工作状态来调节燃油供给量。

当转速过低时，电动调速器会增加燃油喷射泵的供油量，从而提高发电机的转速；反之，当转速过高时，电动调速器会减少燃油喷射泵的供油量，从而降低发电机的转速。

柴油发电机电动调速器的工作过程如下：1. 电动调速器接收到发电机输出的电压信号，通过测量电压的频率来确定当前的转速。

2. 电动调速器将转速信号与设定的目标转速进行比较，并计算出需要调整的燃油供给量。

3. 电动调速器通过控制燃油喷射泵的工作状态，调节燃油供给量。

当转速过低时，电动调速器增加燃油喷射泵的供油量；当转速过高时，电动调速器减少燃油喷射泵的供油量。

4. 调节后的燃油供给量改变了燃油喷射泵的工作状态，进而改变了柴油发电机的转速。

5. 通过不断的测量和调整，电动调速器保持发电机的转速稳定在设定的目标转速附近，从而实现稳定的电压和频率输出。

总结一下，柴油发电机电动调速器是一种通过测量输出电压的频率来监控转速，并通过调节燃油供给量来实现转速调节的装置。

它能够保持柴油发电机的转速稳定，从而保证发电机输出的电压和频率的稳定性。

在实际应用中，柴油发电机电动调速器广泛用于发电站、工厂、船舶等领域，为电力供应提供了可靠的保障。

柴油发动机调速器⒈简介⑴概述：柴油发动机调速器是一种用于控制发动机转速的装置，通过调节燃油供给量来实现发动机的稳定运行。

⑵目的：本文档的目的是提供对柴油发动机调速器的详细说明和操作指南，以确保正确使用和维护调速器。

⒉调速器的工作原理⑴传感器控制：调速器通过感知发动机的转速和负载，并根据设定值调整燃油供应量来控制发动机的运行状态。

⑵控制单元：调速器的控制单元接收传感器的反馈信息，并根据预设的控制策略来调整燃油喷射系统的工作。

⒊调速器的组成部分⑴传感器：包括转速传感器、负载传感器等，用于感知发动机运行状态。

⑵控制单元：负责接收传感器的信号并进行处理，指令燃油喷射系统进行调整。

⑶执行机构：负责执行控制单元的指令，例如控制喷油嘴的开合。

⒋调速器的安装⑴确定安装位置：根据发动机的布置和结构要求，选择合适的安装位置，确保调速器能够准确感知发动机的运行状态。

⑵连接调速器：根据调速器供应商提供的安装指南，正确地连接调速器与发动机的燃油喷射系统。

⒌调速器的操作指南⑴启动发动机：按照发动机的启动顺序和步骤启动发动机，并确保调速器正确运行。

⑵设置转速设定值：根据实际需要，设置合适的发动机转速设定值，以满足特定的工作要求。

⑶观察运行状态：在发动机运行过程中，密切观察调速器的工作状态，确保其正常运行并及时采取必要的处理措施。

⒍调速器的维护与故障排除⑴维护保养：根据调速器供应商提供的维护手册，定期进行维护保养工作，包括清洁、校准等。

⑵故障排除：在调速器出现故障时，根据故障代码和错误信息进行排除，必要时更换零部件或求助专业人员进行维修。

附件：本文档涉及的附件为调速器的安装图纸和维护手册。

法律名词及注释：⒈柴油发动机：一种通过压燃燃料混合物而工作的内燃机。

⒉调速器：用于控制发动机的转速，确保发动机在规定范围内稳定运行的装置。

⒊燃油喷射系统：用于将燃油喷射到发动机燃烧室的系统，包括喷油嘴、燃油泵等。

第一节柴油机转速的调节一、调速器的作用柴油机的不同转速是通过改变每一循环的喷油量获得的。

在一定的外界负荷条件下，供给柴油机一定燃油量，使柴油机发出的功率与外界负荷相平衡，柴油机就在某一转速下稳定运行。

船用柴油机的外界负荷是经常变动的，欲使柴油机的功率与新的外界负荷相适应，就应及时改变喷油量。

为了使柴油机在选定的转速下稳定运行，必须装有专门的调速装置─一调速器，通过它自动地改变柴油机喷油泵的喷油量，以适应外界负荷的变化。

发电柴油机要求在外界负荷（用电量）变化时能保持恒定的转速，以保证发电机输出的电压和频率恒定，满足并车及供电需要。

所以发电柴油机必须装设定速调速器，确保外界负荷变化时，柴油机的转速基本不变。

用作船舶推进的柴油机，受装载、风力、波浪及水流等影响，外负荷（船舶阻力）会忽大忽小。

但为了保证主机在特殊航行条件下（风浪中螺旋桨露出水面、断轴、掉桨）的安全，根据我国有关规定必须装“极限调速器”（简称限速器），当主机转速增至115％标定转速时自动切断燃油供给。

另外，为了避免海况变化造成的主机转速上下波动，提高柴油机的工作可靠性和工作寿命，通常都在主机上装设“全制式调速器”，使转速不随外界负荷变化而产生波动。

二、调速器的分类1．接转速调节范围分类（1）极限调速器（限速器）（2）定速调速器（单制式调速器）（3）双制式调速器（4）全制式调速器2．按作用原理分类（1）机械调速器（直接作用式）：它直接利用飞铁（飞重）产生的离心力与调速弹簧张力之间的不平衡力去移动油量调节机构来稳定柴油机的转速。

其结构简单、工作可靠、维修方便，广泛用于中、小型柴油机。

其缺点是工作能力较小，不能实现恒速调节。

（2）液压调速器（间接作用式）：它利用飞铁产生的离心力与调速弹簧张力之间的不平衡力去操纵液压伺服器（油压放大器），利用液压作用产生更大的动力去移动油量调节机构来调节柴油机的转速。

液压调速器转速调节范围广、调节精度高、稳定性好、通用性强，但其结构复杂、调试及维护所要求的技术较高，它广泛用于大、中型柴油机。

柴油发动机调速器柴油发动机调速器概述柴油发动机调速器是控制柴油发动机转速和稳定性的关键组件之一。

它通过调节燃油供应量和气门开度，使发动机能够在不同负载和工况下保持稳定的转速。

调速器的作用是确保发动机的运行平稳，提高发动机的可靠性和燃油经济性。

调速器的结构和原理调速器通常由调速器控制器、执行机构和传感器组成。

1. 调速器控制器：调速器控制器是整个调速系统的核心部分。

它根据传感器反馈的信号，计算出当前的转速偏差，并通过控制执行机构来调整燃油供应量和气门开度，以实现转速的稳定。

2. 执行机构：执行机构是调速器的执行部分，它接收调速器控制器的指令，并根据指令调整燃油供应量或气门开度。

常见的执行机构有燃油喷油嘴、调速阀等。

3. 传感器：传感器用于感知发动机的运行状态和环境变量，如发动机转速、负荷、进气温度等。

这些传感器将采集到的信号传输给调速器控制器，用于调整发动机的燃油供应量和气门开度。

调速器通过对燃油供应量和气门开度的精确控制，使发动机能够在负载变化或工况改变时保持稳定转速，以满足各种应用需求。

柴油发动机调速器的工作原理柴油发动机调速器的工作原理可以简单概括为以下几个步骤：1. 监测发动机转速：调速器通过传感器监测发动机的转速，并将转速信号传输给调速器控制器。

2. 计算转速偏差：调速器控制器通过对转速信号和设定转速的比较，计算出当前的转速偏差。

3. 调整燃油供应量：根据转速偏差，调速器控制器会发送命令给执行机构，来调整燃油供应量。

当转速偏差增大时，调速器会增加燃油供应量，以提高转速；当转速偏差减小时，调速器会减少燃油供应量，以降低转速。

4. 调整气门开度：除了通过调整燃油供应量来控制转速，柴油发动机调速器还可以通过调整气门开度来实现转速的调节。

当转速偏差增大时，调速器会增加气门的开度，以提高空气流入量，从而增加转速；当转速偏差减小时，调速器会减小气门的开度，以减少空气流入量，从而降低转速。

5. 稳定转速：通过连续的调整燃油供应量和气门开度，调速器能够使发动机在负载变化或工况改变时保持稳定转速。

柴油发电机_柴油发动机转速控制系统原理和维修柴油发电机是一种利用柴油发动机转化化学能为机械能，并通过发电机将机械能转化为电能的设备。

柴油发电机的工作原理是将柴油与空气混合并在高压环境下燃烧产生高温高压气体，在气体的作用下使发动机的活塞做往复运动，从而转动曲轴，产生机械能。

柴油发动机转速控制系统是指能够对柴油发动机转速进行调节和控制的系统。

要确保柴油发动机在特定负载下运行时，能够稳定工作并保持合适的转速。

柴油发动机转速控制系统由以下几个主要部分组成。

1.传感器：用于检测发动机转速的变化，并将转速信号发送给电控单元。

2.电控单元：接收传感器的转速信号，并根据预设的目标转速，控制喷油量和喷油时间，从而影响燃料的供给量。

3.机械调速器：在柴油发动机转速超过或低于预设目标转速时，通过改变节气门的开度来调节发动机的供油量，以达到稳定转速的效果。

4.供油系统：通过将燃油送入喷油器，供应给发动机燃烧，从而产生转动力。

维修柴油发动机转速控制系统时，首先需要进行故障诊断，确定故障点所在。

下面是一些常见的维修方法和注意事项。

1.检查传感器：检查转速传感器是否正常工作，如果有任何损坏或接线故障，应及时更换或修复。

2.清洁电控单元：电控单元是控制柴油发动机转速的核心部件，如果有任何污垢或腐蚀现象，应进行清洁和修复。

3.检查机械调速器：检查机械调速器是否能够正常工作，并根据需要进行调整和维修。

4.检查供油系统：检查供油系统是否畅通无阻，燃油是否干净，确保柴油发动机能够获得正常的燃油供给。

此外，为了保持柴油发动机的长期稳定运行，还需要定期进行维护和保养。

以下是一些建议。

1.定期更换机油和机滤：柴油发动机的机油和机滤应定期更换，以保持发动机的润滑和冷却性能。

2.清洁冷却器：柴油发动机的冷却器容易积聚污垢，应定期清洁，以确保发动机的散热效果。

3.定期检查和维修机械件：定期检查和维修柴油发动机的机械部件，例如曲轴、连杆、活塞等，以确保其正常运转。

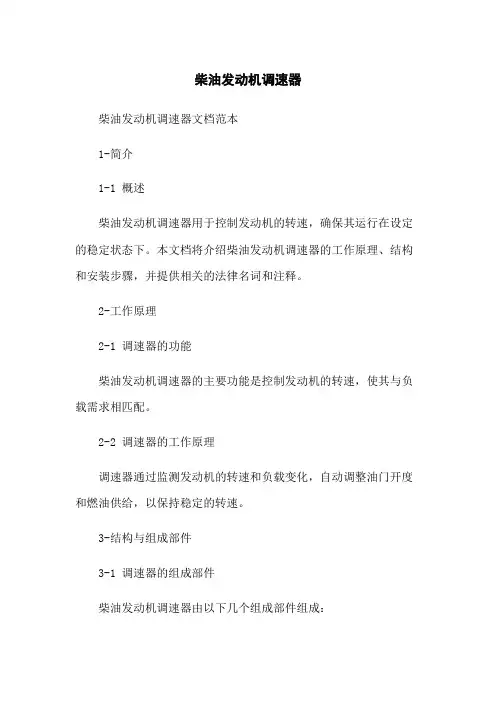

柴油发动机调速器
柴油发动机调速器文档范本
1-简介
1-1 概述
柴油发动机调速器用于控制发动机的转速，确保其运行在设定的稳定状态下。

本文档将介绍柴油发动机调速器的工作原理、结构和安装步骤，并提供相关的法律名词和注释。

2-工作原理
2-1 调速器的功能
柴油发动机调速器的主要功能是控制发动机的转速，使其与负载需求相匹配。

2-2 调速器的工作原理
调速器通过监测发动机的转速和负载变化，自动调整油门开度和燃油供给，以保持稳定的转速。

3-结构与组成部件
3-1 调速器的组成部件
柴油发动机调速器由以下几个组成部件组成：
●油门执行器
●转速传感器
●调速器控制器
●电子单元
4-安装步骤
4-1 调速器的安装准备
在安装调速器之前，需要进行以下准备工作：●断开电源
●移除旧的调速器（如果有）
4-2 调速器的安装步骤
1-将调速器安装到发动机上，并固定好螺栓。

2-连接电源线，并确保正负极连接正确。

3-连接油门执行器到调速器。

4-连接转速传感器到调速器。

5-打开电源供应，测试调速器是否正常工作。

附件：
本文档不涉及任何附件。

法律名词及注释：
●柴油发动机：一种使用柴油作为燃料的内燃机，广泛应用于汽车、船舶以及工业领域。

●调速器：一种用于控制发动机转速的装置，可以通过自动调整油门开度和燃油供给来实现。

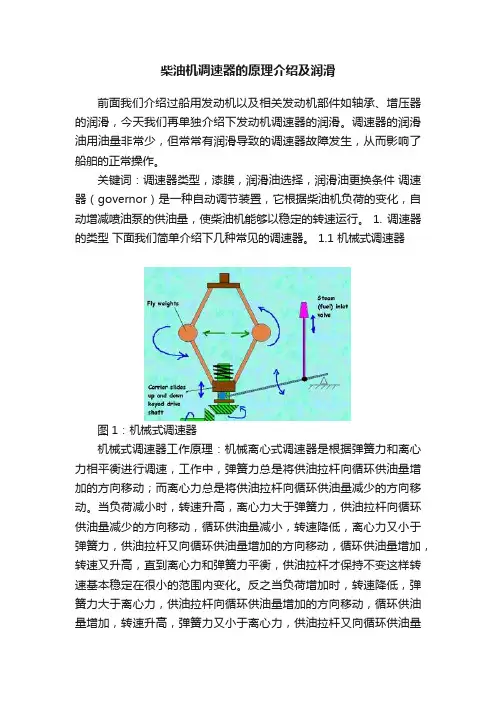

柴油机调速器的原理介绍及润滑前面我们介绍过船用发动机以及相关发动机部件如轴承、增压器的润滑，今天我们再单独介绍下发动机调速器的润滑。

调速器的润滑油用油量非常少，但常常有润滑导致的调速器故障发生，从而影响了船舶的正常操作。

关键词：调速器类型，漆膜，润滑油选择，润滑油更换条件调速器（governor）是一种自动调节装置，它根据柴油机负荷的变化，自动增减喷油泵的供油量，使柴油机能够以稳定的转速运行。

1. 调速器的类型下面我们简单介绍下几种常见的调速器。

1.1 机械式调速器图1：机械式调速器机械式调速器工作原理：机械离心式调速器是根据弹簧力和离心力相平衡进行调速，工作中，弹簧力总是将供油拉杆向循环供油量增加的方向移动；而离心力总是将供油拉杆向循环供油量减少的方向移动。

当负荷减小时，转速升高，离心力大于弹簧力，供油拉杆向循环供油量减少的方向移动，循环供油量减小，转速降低，离心力又小于弹簧力，供油拉杆又向循环供油量增加的方向移动，循环供油量增加，转速又升高，直到离心力和弹簧力平衡，供油拉杆才保持不变这样转速基本稳定在很小的范围内变化。

反之当负荷增加时，转速降低，弹簧力大于离心力，供油拉杆向循环供油量增加的方向移动，循环供油量增加，转速升高，弹簧力又小于离心力，供油拉杆又向循环供油量减小的方向移动，循环供油量减小，转速又降低，直到离心力和弹簧力平衡。

1.2 液压式调速器图2：液压式调速器1.3 具有弹性反馈的液压调速器图3：弹性反馈液压调速器具有弹性反馈液压调速器的工作原理：当发动机负荷减小时，转速增大，飞球的离心力增加。

同样，滑阀右移，而伺服活塞则左移，减少喷油泵的供油量。

当活塞的运动速度很高时，缓冲器和缓冲活塞就象一个刚体一样地运动。

随着伺服活塞的左移，缓冲器和AC杠杆上的A点也向左移动。

这一过程和上述刚性反馈系统的调速器完全相同。

但当调速过程接近终了时，滑阀已回到原来的位置，遮住了通往伺服油缸的油路，此时缓冲器和伺服活塞已停留在新负荷相应的位置上。

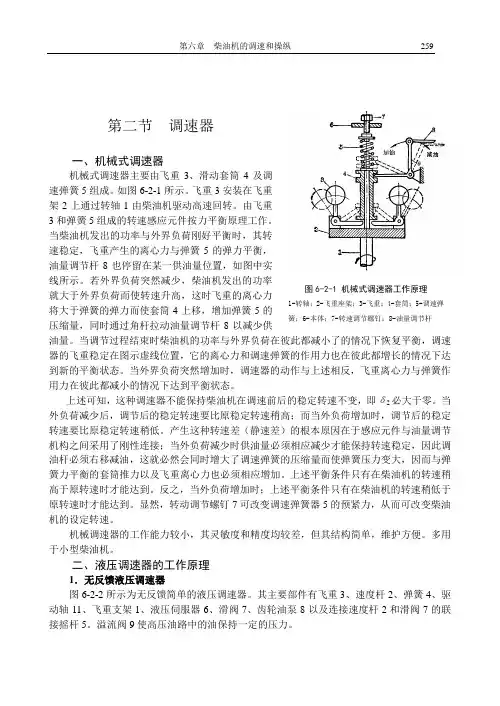

第二节 调速器一、机械式调速器机械式调速器主要由飞重3、滑动套筒4及调速弹簧5组成。

如图6-2-1所示。

飞重3安装在飞重架2上通过转轴1由柴油机驱动高速回转。

由飞重3和弹簧5组成的转速感应元件按力平衡原理工作。

当柴油机发出的功率与外界负荷刚好平衡时，其转速稳定，飞重产生的离心力与弹簧5的弹力平衡，油量调节杆8也停留在某一供油量位置，如图中实线所示。

若外界负荷突然减少，柴油机发出的功率就大于外界负荷而使转速升高，这时飞重的离心力将大于弹簧的弹力而使套筒4上移，增加弹簧5的压缩量，同时通过角杆拉动油量调节杆8以减少供油量。

当调节过程结束时柴油机的功率与外界负荷在彼此都减小了的情况下恢复平衡，调速器的飞重稳定在图示虚线位置，它的离心力和调速弹簧的作用力也在彼此都增长的情况下达到新的平衡状态。

当外界负荷突然增加时，调速器的动作与上述相反，飞重离心力与弹簧作用力在彼此都减小的情况下达到平衡状态。

上述可知，这种调速器不能保持柴油机在调速前后的稳定转速不变，即δ2必大于零。

当外负荷减少后，调节后的稳定转速要比原稳定转速稍高；而当外负荷增加时，调节后的稳定转速要比原稳定转速稍低。

产生这种转速差（静速差）的根本原因在于感应元件与油量调节机构之间采用了刚性连接；当外负荷减少时供油量必须相应减少才能保持转速稳定，因此调油杆必须右移减油，这就必然会同时增大了调速弹簧的压缩量而使弹簧压力变大，因而与弹簧力平衡的套筒推力以及飞重离心力也必须相应增加。

上述平衡条件只有在柴油机的转速稍高于原转速时才能达到。

反之，当外负荷增加时；上述平衡条件只有在柴油机的转速稍低于原转速时才能达到。

显然，转动调节螺钉7可改变调速弹簧器5的预紧力，从而可改变柴油机的设定转速。

机械调速器的工作能力较小，其灵敏度和精度均较差，但其结构简单，维护方便。

多用于小型柴油机。

二、液压调速器的工作原理1．无反馈液压调速器图6-2-2所示为无反馈简单的液压调速器。
