异步电动机变频调速控制系统

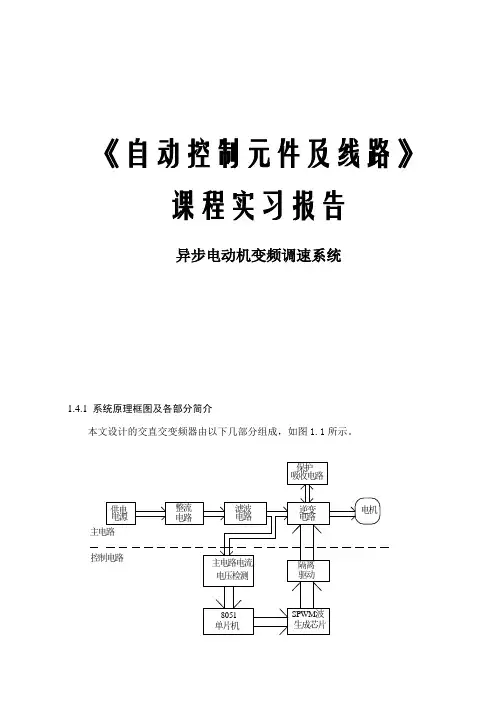

《自动控制元件及线路》课程实习报告异步电动机变频调速系统1.4.1 系统原理框图及各部分简介本文设计的交直交变频器由以下几部分组成，如图1.1所示。

图1.1 系统原理框图系统各组成部分简介：供电电源：电源部分因变频器输出功率的大小不同而异，小功率的多用单相220V，中大功率的采用三相380V电源。

因为本设计中采用中等容量的电动机，所以采用三相380V电源。

整流电路：整流部分将交流电变为脉动的直流电，必须加以滤波。

在本设计中采用三相不可控整流。

它可以使电网的功率因数接近1。

滤波电路：因在本设计中采用电压型变频器，所以采用电容滤波，中间的电容除了起滤波作用外，还在整流电路与逆变电路间起到去耦作用，消除干扰。

逆变电路：逆变部分将直流电逆变成我们需要的交流电。

在设计中采用三相桥逆变，开关器件选用全控型开关管IGBT。

电流电压检测：一般在中间直流端采集信号，作为过压，欠压，过流保护信号。

控制电路：采用8051单片机和SPWM波生成芯片SA4828，控制电路的主要功能是接受各种设定信息和指令，根据这些指令和设定信息形成驱动逆变器工作的信号。

这些信号经过光电隔离后去驱动开关管的关断。

1.4.2 变频器主电路方案的选定变频器最早的形式是用旋转发电机组作为可变频率电源，供给交流电动机。

随着电力半导体器件的发展，静止式的变频电源成为了变频器的主要形式。

静止式变频器从变换环节分为两大类：交-直-交变频器和交-交变频器。

1.交-交型变频器：它的功能是把一种频率的交流电直接变换成另一种频率可调电压的交流电（转换前后的相数相同），又称直接式变频器。

由于中间不经过直流环节，不需换流，故效率很高。

因而多用于低速大功率系统中，如回转窑、轧钢机等。

但这种控制方式决定了最高输出频率只能达到电源频率的1/3～1/2,所以不能高速运行。

2.交-直-交型变频器：交-直-交变频器是先把工频交流通过整流器变成直流，然后再直流变换成频率电压可调的交流，又称间接变频器，交-直-交变频器是目前广泛应用的通用变频器。

交流异步电动机变频调速系统设计报告一、引言异步电动机在工业生产中具有广泛的应用，通过变频调速系统可以实现对异步电动机的精确控制，提高生产效率和控制精度。

本文将详细介绍异步电动机变频调速系统设计的原理和过程。

二、系统设计原理异步电动机通过变频器驱动，实现调速功能。

变频器将交流电源转换为直流电源，通过PWM技术将直流电转换为交流电，进而控制电机的转速。

变频器的主要组成部分包括整流器、中间环节直流母线、逆变器和控制电路。

整流器将交流电源转换为直流电源，并通过滤波电路削波，保持直流电的稳定性。

中间环节直流母线存储电能，为逆变器提供稳定的电源。

逆变器将直流电源转换为交流电源，并通过PWM调制技术调整交流电的频率和幅值，从而控制电机的转速。

控制电路通过传感器采集电机的运行状态，并通过对逆变器的控制信号实现控制目标。

三、系统设计步骤1.确定系统需求：根据应用场景和任务要求，确定对异步电动机的调速要求，包括速度范围、控制精度等。

2.选择电机和变频器：根据系统需求，选择适合的异步电动机和变频器，确保其参数和性能满足需求。

3.设计电路连接：根据电机和变频器的技术规格，设计电机与变频器的连线方式和电路连接，确保信号传输畅通。

4.设计控制系统：根据系统需求，设计控制系统包括传感器、控制电路和控制算法等，确保对电机的精确控制。

5.实施系统调试：将设计好的电路和控制系统进行组装和调试，确保系统能够正常工作。

6.测试系统性能：对系统进行性能测试，包括速度响应、负载变化等测试，验证系统的设计目标是否达到。

7.优化系统性能：根据测试结果，对系统进行调整和优化，提高系统的性能和稳定性。

8.编写设计报告：整理系统设计过程、实施步骤和测试结果，撰写设计报告。

四、系统设计考虑因素1.变频器和电机的匹配性：选择变频器时需要考虑其输出能力是否足够满足电机的需求，包括最大输出功率、额定电流等。

2.控制系统的精确性：设计控制系统时需要考虑传感器的精度、控制器的计算性能等因素，确保控制系统能够精确控制电机的转速。

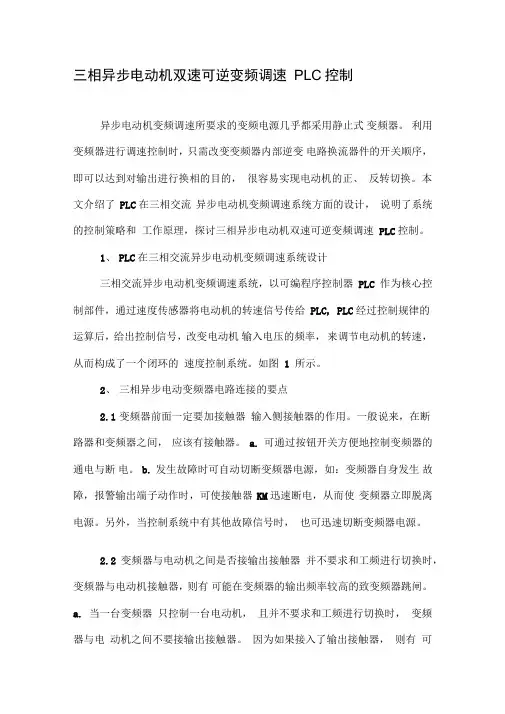

三相异步电动机双速可逆变频调速PLC控制异步电动机变频调速所要求的变频电源几乎都采用静止式变频器。

利用变频器进行调速控制时，只需改变变频器内部逆变电路换流器件的开关顺序，即可以达到对输出进行换相的目的，很容易实现电动机的正、反转切换。

本文介绍了PLC在三相交流异步电动机变频调速系统方面的设计，说明了系统的控制策略和工作原理，探讨三相异步电动机双速可逆变频调速PLC控制。

1、PLC在三相交流异步电动机变频调速系统设计三相交流异步电动机变频调速系统，以可编程序控制器PLC 作为核心控制部件，通过速度传感器将电动机的转速信号传给PLC, PLC经过控制规律的运算后，给出控制信号，改变电动机输入电压的频率，来调节电动机的转速，从而构成了一个闭环的速度控制系统。

如图1 所示。

2、三相异步电动变频器电路连接的要点2.1变频器前面一定要加接触器输入侧接触器的作用。

一般说来，在断路器和变频器之间，应该有接触器。

a. 可通过按钮开关方便地控制变频器的通电与断电。

b. 发生故障时可自动切断变频器电源，如：变频器自身发生故障，报警输出端子动作时，可使接触器KM迅速断电，从而使变频器立即脱离电源。

另外，当控制系统中有其他故障信号时，也可迅速切断变频器电源。

2.2变频器与电动机之间是否接输出接触器并不要求和工频进行切换时，变频器与电动机接触器，则有可能在变频器的输出频率较高的致变频器跳闸。

a. 当一台变频器只控制一台电动机，且并不要求和工频进行切换时，变频器与电动机之间不要接输出接触器。

因为如果接入了输出接触器，则有可能在变频器的输出频率较高的情况下启动电动机，产生较大的启动电流，导致变频器跳闸。

b. 必须接输出接触器的情况有两种：当一台变频器接多台电动机时，每台电动机必须要有单独控制的接触器。

另外，在变频和工频需要切换的情况下，当电动机接至工频电源时，必须切断和变频器之间的联系。

通用变频器，一般都是采用交、直、交的方式组成，利用普通的电网电源运行的交流拖动系统，为了实现电动机的正、反转切换，必须利用触器等装置对电源进行换相切换。

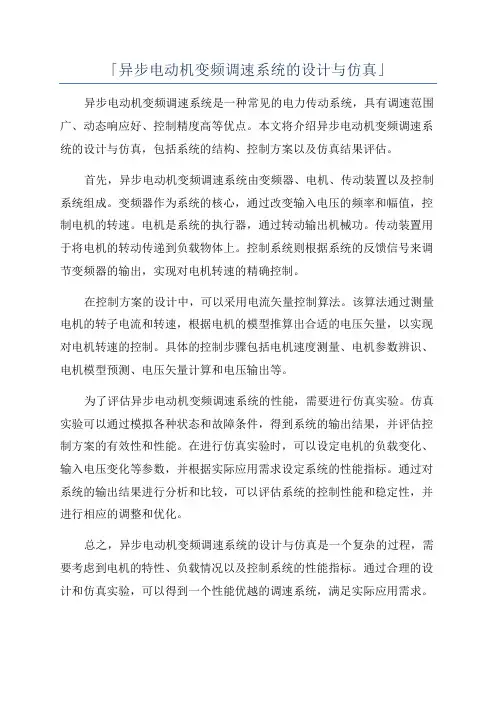

「异步电动机变频调速系统的设计与仿真」异步电动机变频调速系统是一种常见的电力传动系统，具有调速范围广、动态响应好、控制精度高等优点。

本文将介绍异步电动机变频调速系统的设计与仿真，包括系统的结构、控制方案以及仿真结果评估。

首先，异步电动机变频调速系统由变频器、电机、传动装置以及控制系统组成。

变频器作为系统的核心，通过改变输入电压的频率和幅值，控制电机的转速。

电机是系统的执行器，通过转动输出机械功。

传动装置用于将电机的转动传递到负载物体上。

控制系统则根据系统的反馈信号来调节变频器的输出，实现对电机转速的精确控制。

在控制方案的设计中，可以采用电流矢量控制算法。

该算法通过测量电机的转子电流和转速，根据电机的模型推算出合适的电压矢量，以实现对电机转速的控制。

具体的控制步骤包括电机速度测量、电机参数辨识、电机模型预测、电压矢量计算和电压输出等。

为了评估异步电动机变频调速系统的性能，需要进行仿真实验。

仿真实验可以通过模拟各种状态和故障条件，得到系统的输出结果，并评估控制方案的有效性和性能。

在进行仿真实验时，可以设定电机的负载变化、输入电压变化等参数，并根据实际应用需求设定系统的性能指标。

通过对系统的输出结果进行分析和比较，可以评估系统的控制性能和稳定性，并进行相应的调整和优化。

总之，异步电动机变频调速系统的设计与仿真是一个复杂的过程，需要考虑到电机的特性、负载情况以及控制系统的性能指标。

通过合理的设计和仿真实验，可以得到一个性能优越的调速系统，满足实际应用需求。

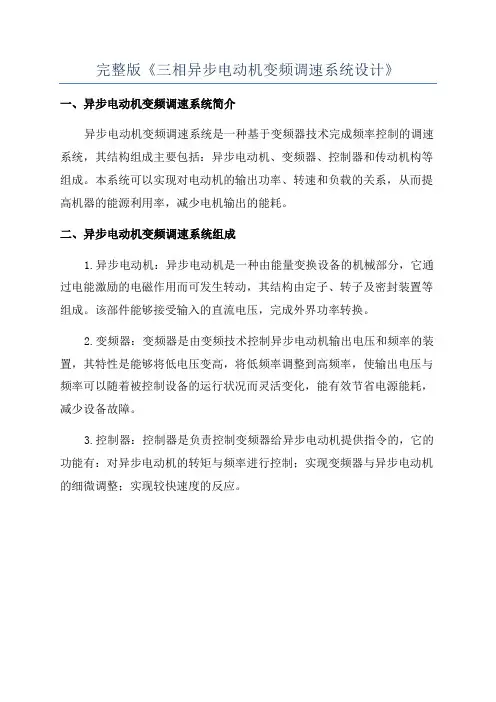

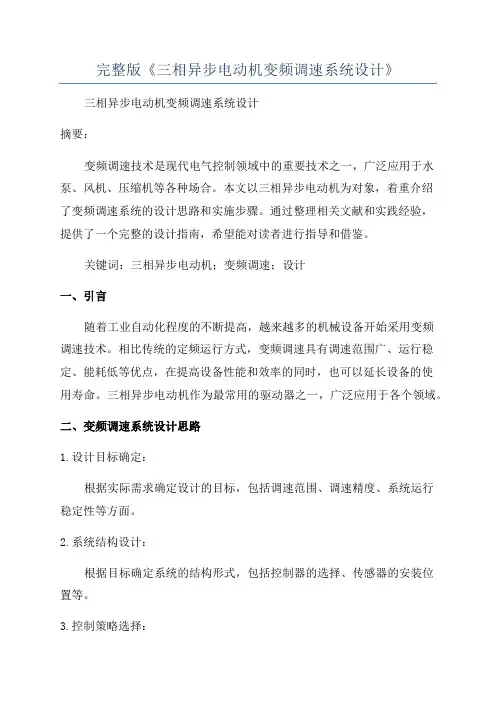

完整版《三相异步电动机变频调速系统设计》
一、异步电动机变频调速系统简介
异步电动机变频调速系统是一种基于变频器技术完成频率控制的调速系统，其结构组成主要包括：异步电动机、变频器、控制器和传动机构等组成。

本系统可以实现对电动机的输出功率、转速和负载的关系，从而提高机器的能源利用率，减少电机输出的能耗。

二、异步电动机变频调速系统组成
1.异步电动机：异步电动机是一种由能量变换设备的机械部分，它通过电能激励的电磁作用而可发生转动，其结构由定子、转子及密封装置等组成。

该部件能够接受输入的直流电压，完成外界功率转换。

2.变频器：变频器是由变频技术控制异步电动机输出电压和频率的装置，其特性是能够将低电压变高，将低频率调整到高频率，使输出电压与频率可以随着被控制设备的运行状况而灵活变化，能有效节省电源能耗，减少设备故障。

3.控制器：控制器是负责控制变频器给异步电动机提供指令的，它的功能有：对异步电动机的转矩与频率进行控制；实现变频器与异步电动机的细微调整；实现较快速度的反应。

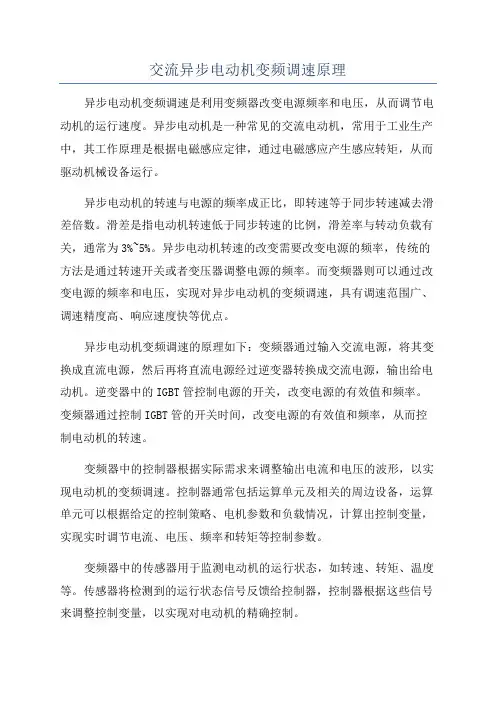

交流异步电动机变频调速原理异步电动机变频调速是利用变频器改变电源频率和电压，从而调节电动机的运行速度。

异步电动机是一种常见的交流电动机，常用于工业生产中，其工作原理是根据电磁感应定律，通过电磁感应产生感应转矩，从而驱动机械设备运行。

异步电动机的转速与电源的频率成正比，即转速等于同步转速减去滑差倍数。

滑差是指电动机转速低于同步转速的比例，滑差率与转动负载有关，通常为3%~5%。

异步电动机转速的改变需要改变电源的频率，传统的方法是通过转速开关或者变压器调整电源的频率。

而变频器则可以通过改变电源的频率和电压，实现对异步电动机的变频调速，具有调速范围广、调速精度高、响应速度快等优点。

异步电动机变频调速的原理如下：变频器通过输入交流电源，将其变换成直流电源，然后再将直流电源经过逆变器转换成交流电源，输出给电动机。

逆变器中的IGBT管控制电源的开关，改变电源的有效值和频率。

变频器通过控制IGBT管的开关时间，改变电源的有效值和频率，从而控制电动机的转速。

变频器中的控制器根据实际需求来调整输出电流和电压的波形，以实现电动机的变频调速。

控制器通常包括运算单元及相关的周边设备，运算单元可以根据给定的控制策略、电机参数和负载情况，计算出控制变量，实现实时调节电流、电压、频率和转矩等控制参数。

变频器中的传感器用于监测电动机的运行状态，如转速、转矩、温度等。

传感器将检测到的运行状态信号反馈给控制器，控制器根据这些信号来调整控制变量，以实现对电动机的精确控制。

异步电动机变频调速的应用广泛，可以适应不同的负载要求。

它在工业生产中具有重要的作用，如在输送机、风机、水泵和压缩机等设备中的应用。

通过调整异步电动机的转速，可以实现对生产过程的精确控制，从而提高生产效率、降低能源消耗和减少设备损耗。

总之，异步电动机变频调速通过变频器改变电源的频率和电压，实现对电动机转速的精确调节。

它具有调速范围广、调速精度高、响应速度快等优点，广泛应用于各种工业生产设备中。

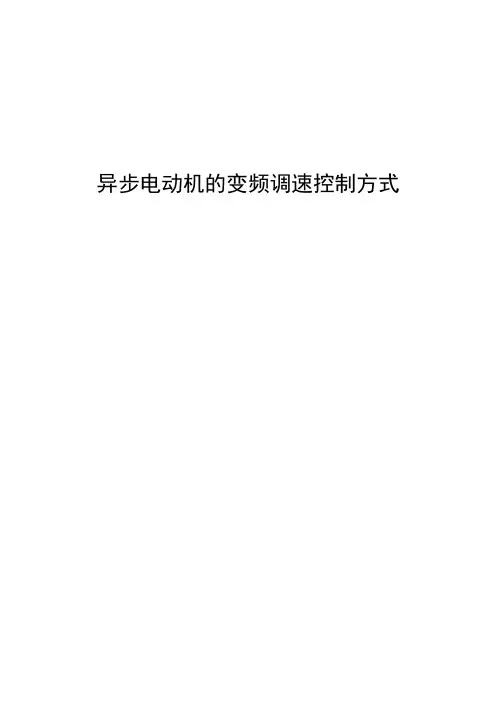

异步电动机的变频调速控制方式为了更好地在整体上对异步电动机的变频调速控制方式加以认识，本文简要介绍了异步电动机调速的基本方法。

按时间顺序综述了异步电动机变频调速的经典控制方式的基本原理，分析了它们的优缺点，并给出了实际应用。

对所述各种控制方式之间的内在联系和区别进行了归纳和总结。

对未来异步电动机变频调速控制方式的发展做出了展望，为异步电动机变频调速控制方式的研究提供了参考。

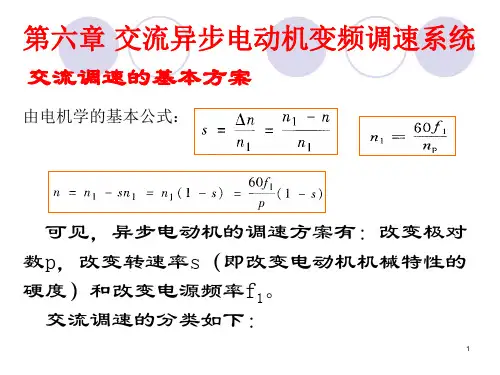

1 引言由电机理论[1]可知，异步电动机转速公式为：60(1)f s n p-=（1） 其中：n —异步电动机的转速 f —电源频率 s —转差率 p —极对数由式(1)知，异步电动机的调速可通过变频、变极对数和变转差率实现。

本文只讨论异步电动机的变频调速策略。

自上个世纪90年代以来，近代交流调速步入以变频调速为主的发展阶段，其间，由于各种新型电力电子器件的支持，使变频调速在低压（380V ）中小容量（200KW 以下）方面取得了较大发展[2]。

通常，为了充分发挥电动机的性能，应保持定子磁链幅值为额定值。

由电机学的知识可知，异步电机气隙磁通在定子绕组中的感应电势有效值：4.44s s s m E fN K φ= （2）其中:s E —气隙磁通在定子绕组中的感应电势; s f —定子电流频率;m φ—每极气隙磁通; s N —绕组匝数; s K —系数可见，只要控制s E 和s f ，即可控制磁通。

由定子电压平衡关系（式中只表示大小）：1111()s U I r jX E =++ （3）其中：1U —电动机的端电压 1I —定子电流; 1r —定子电阻; 1X —定子漏抗;当定子电流频率s f 较高时，感应电势s E 的有效值就较大，可以认为定子相电压有效值1U ＝s E 。

由此，可以通过控制使/U f 恒定，使磁通恒定。

要恒U/f 控制，就必须使频率和输出电压同时改变，这就是变压变频，即VVVF(Variable Voltage Variable Frequency)调速技术。

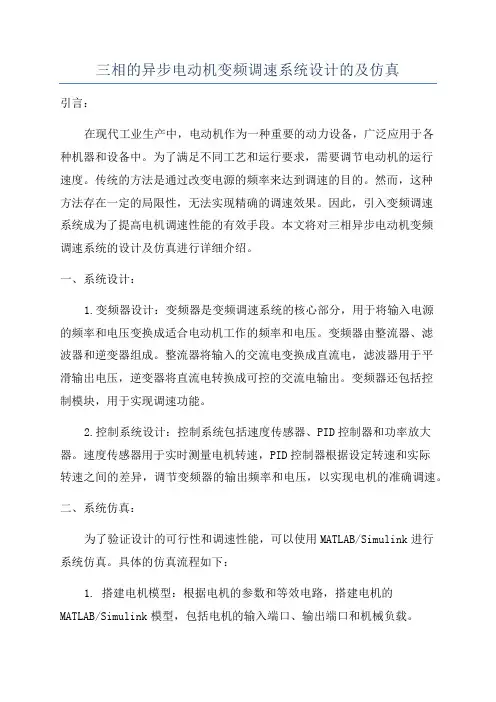

三相的异步电动机变频调速系统设计的及仿真引言：在现代工业生产中，电动机作为一种重要的动力设备，广泛应用于各种机器和设备中。

为了满足不同工艺和运行要求，需要调节电动机的运行速度。

传统的方法是通过改变电源的频率来达到调速的目的。

然而，这种方法存在一定的局限性，无法实现精确的调速效果。

因此，引入变频调速系统成为了提高电机调速性能的有效手段。

本文将对三相异步电动机变频调速系统的设计及仿真进行详细介绍。

一、系统设计：1.变频器设计：变频器是变频调速系统的核心部分，用于将输入电源的频率和电压变换成适合电动机工作的频率和电压。

变频器由整流器、滤波器和逆变器组成。

整流器将输入的交流电变换成直流电，滤波器用于平滑输出电压，逆变器将直流电转换成可控的交流电输出。

变频器还包括控制模块，用于实现调速功能。

2.控制系统设计：控制系统包括速度传感器、PID控制器和功率放大器。

速度传感器用于实时测量电机转速，PID控制器根据设定转速和实际转速之间的差异，调节变频器的输出频率和电压，以实现电机的准确调速。

二、系统仿真：为了验证设计的可行性和调速性能，可以使用MATLAB/Simulink进行系统仿真。

具体的仿真流程如下：1. 搭建电机模型：根据电机的参数和等效电路，搭建电机的MATLAB/Simulink模型，包括电机的输入端口、输出端口和机械负载。

2. 设计控制系统：在Simulink中添加速度传感器、PID控制器和功率放大器，并与电机模型连接起来。

3.设定仿真参数：设置电机的参数、控制系统的参数和仿真时间等参数。

4.进行仿真实验：根据实际需求，设置不同的转速设定值，观察电机的响应情况，如稳态误差和调速时间等。

5.优化系统性能：根据仿真结果，调整参数和控制策略，优化系统的调速性能，如减小稳态误差和调速时间。

三、结论：三相异步电动机变频调速系统是一种能够实现精确调速的调速方案。

通过合理设计和仿真验证，可以得到一个性能稳定、调速精度高的变频调速系统。

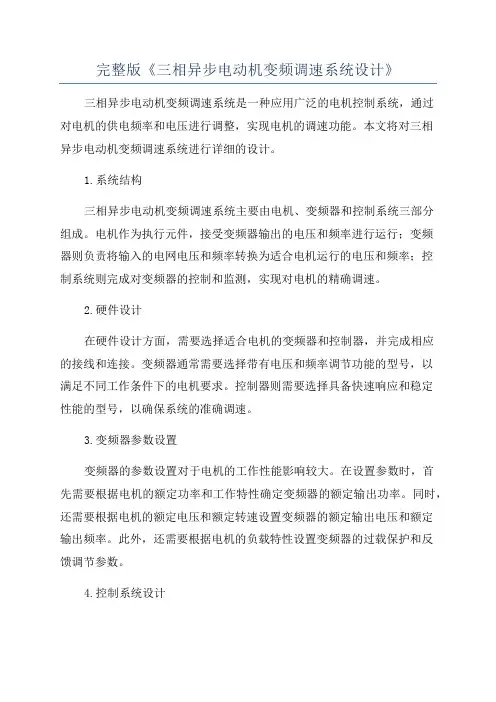

完整版《三相异步电动机变频调速系统设计》三相异步电动机变频调速系统是一种应用广泛的电机控制系统，通过对电机的供电频率和电压进行调整，实现电机的调速功能。

本文将对三相异步电动机变频调速系统进行详细的设计。

1.系统结构三相异步电动机变频调速系统主要由电机、变频器和控制系统三部分组成。

电机作为执行元件，接受变频器输出的电压和频率进行运行；变频器则负责将输入的电网电压和频率转换为适合电机运行的电压和频率；控制系统则完成对变频器的控制和监测，实现对电机的精确调速。

2.硬件设计在硬件设计方面，需要选择适合电机的变频器和控制器，并完成相应的接线和连接。

变频器通常需要选择带有电压和频率调节功能的型号，以满足不同工作条件下的电机要求。

控制器则需要选择具备快速响应和稳定性能的型号，以确保系统的准确调速。

3.变频器参数设置变频器的参数设置对于电机的工作性能影响较大。

在设置参数时，首先需要根据电机的额定功率和工作特性确定变频器的额定输出功率。

同时，还需要根据电机的额定电压和额定转速设置变频器的额定输出电压和额定输出频率。

此外，还需要根据电机的负载特性设置变频器的过载保护和反馈调节参数。

4.控制系统设计控制系统的设计主要包括速度信号检测、计算和反馈控制三个步骤。

速度信号检测可以通过安装编码器或霍尔传感器等装置实现。

根据检测到的速度信号，控制系统可以计算出电机的当前转速，并与设定的目标转速进行比较，得到误差信号。

通过对误差信号进行PID控制，控制系统可以调整变频器的输出频率和电压，以实现对电机转速的控制。

5.保护措施设计三相异步电动机变频调速系统在运行过程中需要考虑到一些保护措施，以防止电机过载、短路等故障。

常见的保护措施包括过载保护、过流保护、过热保护和失速保护等。

通过在控制系统中添加相应的保护逻辑和监测装置，可以及时发现并处理电机故障，保证系统的安全运行。

总之，三相异步电动机变频调速系统设计涉及到硬件设计、变频器参数设置、控制系统设计和保护措施设计等方面。
