1 机械手的控制流程
机械手的工作由气缸驱动，气缸由对应电磁阀 控制。上升/下降和左移/右移分别由双线圈两位置 电磁阀控制。机械手的放松/夹紧由单线圈两位置 电磁阀（称夹紧电磁阀）控制。当机械手右移到位 并 准 备 下 降 时 ，为 确 保 安 全 ，须 在 右 工 作 台 无 工 件 时才允许下降，并用光电开关进行有无工件检测。
时器启动1endif定时器启动0endifendif设备窗口是连接和驱动外部设备的工作环境mcgs组态软件采用在串口通讯父设备下挂接通讯子设备的处理机制组态工程所用通讯子设备构件为三菱fx485该设备用于mcgs读写三菱fx系列中支持rs485通信协议的plc设备
兵工自动化 2007 年第 26 卷第 8 期
·56·
兵工自动化 2007 年第 26 卷第 8 期
自动测量与控制 Automatic Measurement and Control
O. I. Automation 2007, Vol. 26, No. 8

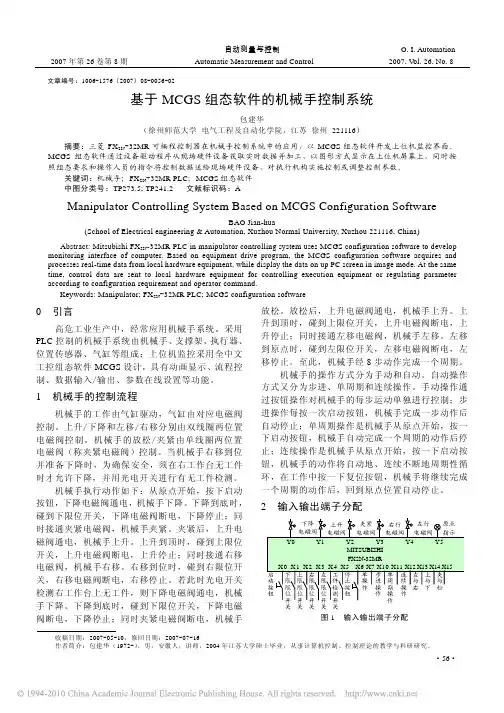

机械手的控制由开关控制，且所需 I/O 点数不 多，计 14 个输入量，6 个输出量，因此系统选用性 价比较高的三菱 FX2N-32MR 小型 PLC，图 1 为 FX2N-32MR 输入/输出端子地址分配定义。
Keywords: Manipulator; FX2N-32MR PLC; MCGS configuration software
0 引言
高危工业生产中，经常应用机械手系统。采用 PLC 控制的机械手系统由机械手、支撑架、执行器、 位置传感器、气缸等组成；上位机监控采用全中文 工控组态软件 MCGS 设计，具有动画显示、流程控 制、数据输入/输出、参数在线设置等功能。
