关于流化床气流磨的介绍和讲解

型流化床气流粉碎机安全操作及保养规程一、引言型流化床气流粉碎机是一种常用于粉碎和分级各种颗粒物料的设备。

为了确保设备使用过程中的安全性和稳定性，本文档将介绍型流化床气流粉碎机的安全操作和保养规程。

二、安全操作规程2.1 机器操作前的准备工作在操作型流化床气流粉碎机之前，需要进行以下准备工作： - 确保供电正常，并检查设备是否接地良好； - 检查设备的气流系统、传动系统和电气系统是否正常运行； - 清理设备周围的杂物和防止透风设施； - 根据操作手册准确调整设备的工作参数。

2.2 机器操作时的注意事项•操作人员应仔细阅读并理解操作手册上的相关内容，熟悉设备的工作原理和操作流程；•在操作机器时，应保持机器干净，避免异物进入设备；•在操作过程中，严禁将手伸入设备内部，以防止发生危险事故；•若发现设备异常情况，如异常噪音、颤动等，应及时停机检查；•操作完成后，应及时关闭设备的电源。

2.3 机器操作时的个人防护措施•操作人员应正确佩戴个人防护装备，包括安全帽、防护眼镜、防护口罩、防护手套等；•穿戴紧身衣物，避免衣物被机器部件缠绕；•在设备操作过程中，远离高温部件和可能产生粉尘的区域；•禁止在操作机器过程中吸烟、喝酒等行为。

三、设备保养规程为了确保设备的正常运行和延长设备的使用寿命，需要进行定期的设备保养工作。

3.1 设备的日常保养•对设备进行定期的清洁，移除设备表面的灰尘和油污，并定期清理设备内部的残留物；•定期检查设备的螺钉、紧固件和传动系统，确保它们没有松动现象；•检查并更换磨损严重的零部件，如皮带、轴承等；•定期润滑设备的各个部件，确保它们的正常工作。

3.2 设备的定期维护•按照操作手册的要求，定期更换气流系统中的滤芯和滤筒；•定期检查设备的电气系统和传动系统，确保其正常工作；•检查并清洁设备的排风系统，以保证其通畅；•定期检查设备的各个管路，确保其没有泄漏现象。

3.3 设备的年度维护每年对设备进行一次全面的维护，包括以下工作： - 对设备进行彻底的清洁，包括设备内外的清理； - 检查设备的耐磨件和易损件，如需更换则及时更换； - 检查设备的电气系统和传动系统的工作状态；- 进行设备的各项性能测试和调整。

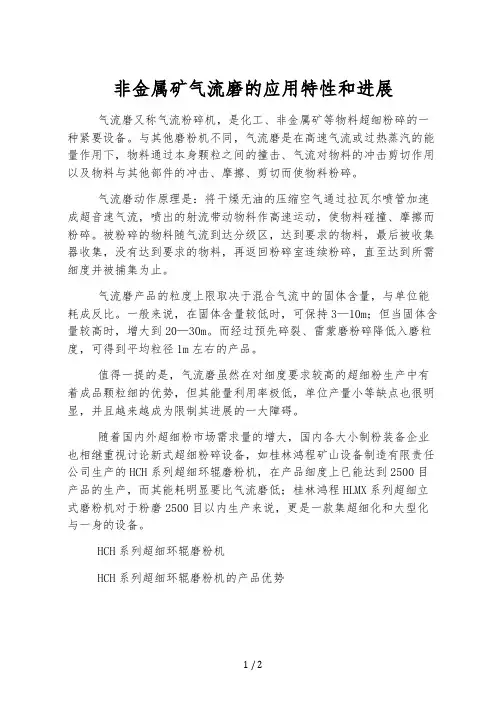

非金属矿气流磨的应用特性和进展气流磨又称气流粉碎机，是化工、非金属矿等物料超细粉碎的一种紧要设备。

与其他磨粉机不同，气流磨是在高速气流或过热蒸汽的能量作用下，物料通过本身颗粒之间的撞击、气流对物料的冲击剪切作用以及物料与其他部件的冲击、摩擦、剪切而使物料粉碎。

气流磨动作原理是：将干燥无油的压缩空气通过拉瓦尔喷管加速成超音速气流，喷出的射流带动物料作高速运动，使物料碰撞、摩擦而粉碎。

被粉碎的物料随气流到达分级区，达到要求的物料，最后被收集器收集，没有达到要求的物料，再返回粉碎室连续粉碎，直至达到所需细度并被捕集为止。

气流磨产品的粒度上限取决于混合气流中的固体含量，与单位能耗成反比。

一般来说，在固体含量较低时，可保持3—10m；但当固体含量较高时，增大到20—30m。

而经过预先碎裂、雷蒙磨粉碎降低入磨粒度，可得到平均粒径1m左右的产品。

值得一提的是，气流磨虽然在对细度要求较高的超细粉生产中有着成品颗粒细的优势，但其能量利用率极低，单位产量小等缺点也很明显，并且越来越成为限制其进展的一大障碍。

随着国内外超细粉市场需求量的增大，国内各大小制粉装备企业也相继重视讨论新式超细粉碎设备，如桂林鸿程矿山设备制造有限责任公司生产的HCH系列超细环辊磨粉机，在产品细度上已能达到2500目产品的生产，而其能耗明显要比气流磨低；桂林鸿程HLMX系列超细立式磨粉机对于粉磨2500目以内生产来说，更是一款集超细化和大型化与一身的设备。

HCH系列超细环辊磨粉机HCH系列超细环辊磨粉机的产品优势1、具有高细度、高产量、低能耗、投资省的优点：HCH980超细环辊磨粉机的粉碎本领是同类设备的一倍以上。

以粉磨加工碳酸钙1250目为例，产量高达2.5t/h以上。

2、设备系统完善，可以实现同时完成超细粉碎和超细分级两道工序。

3、成品细度在0.04—0.005mm（400—2500目）之间任意调整，生产出的不同细度的产品较好地适应市场需求，提高企业竞争力。

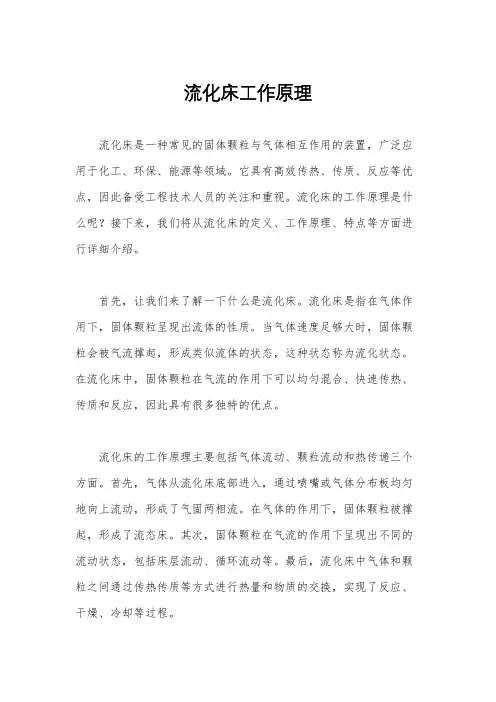

流化床工作原理流化床是一种常见的固体颗粒与气体相互作用的装置，广泛应用于化工、环保、能源等领域。

它具有高效传热、传质、反应等优点，因此备受工程技术人员的关注和重视。

流化床的工作原理是什么呢？接下来，我们将从流化床的定义、工作原理、特点等方面进行详细介绍。

首先，让我们来了解一下什么是流化床。

流化床是指在气体作用下，固体颗粒呈现出流体的性质。

当气体速度足够大时，固体颗粒会被气流撑起，形成类似流体的状态，这种状态称为流化状态。

在流化床中，固体颗粒在气流的作用下可以均匀混合、快速传热、传质和反应，因此具有很多独特的优点。

流化床的工作原理主要包括气体流动、颗粒流动和热传递三个方面。

首先，气体从流化床底部进入，通过喷嘴或气体分布板均匀地向上流动，形成了气固两相流。

在气体的作用下，固体颗粒被撑起，形成了流态床。

其次，固体颗粒在气流的作用下呈现出不同的流动状态，包括床层流动、循环流动等。

最后，流化床中气体和颗粒之间通过传热传质等方式进行热量和物质的交换，实现了反应、干燥、冷却等过程。

流化床具有许多独特的特点，如高传质、传热效率，操作灵活，适用于多种颗粒物料等。

首先，由于固体颗粒呈现出流体状态，因此在流化床中气体与颗粒之间的传热传质效率非常高，能够实现快速均匀的传热传质过程。

其次，流化床的操作灵活，可以根据不同的工艺要求进行调节和控制，适用于多种颗粒物料的处理。

此外，流化床还可以实现多种反应，如催化反应、氧化反应等，具有广泛的应用前景。

总的来说，流化床是一种在化工、环保、能源等领域广泛应用的装置，具有高效传热、传质、反应等优点。

它的工作原理主要包括气体流动、颗粒流动和热传递三个方面，具有高传质、传热效率，操作灵活，适用于多种颗粒物料等特点。

相信随着技术的不断进步和完善，流化床在工程领域中的应用将会更加广泛，为各行各业的发展带来更多的便利和益处。

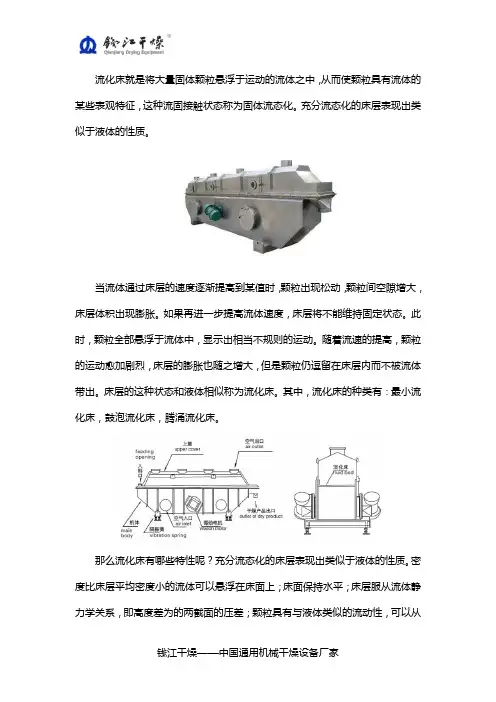

流化床就是将大量固体颗粒悬浮于运动的流体之中，从而使颗粒具有流体的某些表观特征，这种流固接触状态称为固体流态化。

充分流态化的床层表现出类似于液体的性质。

当流体通过床层的速度逐渐提高到某值时，颗粒出现松动，颗粒间空隙增大，床层体积出现膨胀。

如果再进一步提高流体速度，床层将不能维持固定状态。

此时，颗粒全部悬浮于流体中，显示出相当不规则的运动。

随着流速的提高，颗粒的运动愈加剧烈，床层的膨胀也随之增大，但是颗粒仍逗留在床层内而不被流体带出。

床层的这种状态和液体相似称为流化床。

其中，流化床的种类有：最小流化床，鼓泡流化床，腾涌流化床。

那么流化床有哪些特性呢？充分流态化的床层表现出类似于液体的性质。

密度比床层平均密度小的流体可以悬浮在床面上；床面保持水平；床层服从流体静力学关系，即高度差为的两截面的压差；颗粒具有与液体类似的流动性，可以从器壁的小孔喷出；两个联通的流化床能自行调整床层上表面使之在同一水平面上。

上述性质使得流化床内颗粒物料的加工可以像流体一样连续进出料，并且由于颗粒充分混合，床层温度、浓度均匀使床层具有独特的优点得以广泛的应用。

谈到流化床性质的运用，这里以干燥技术角度阐述，循环流化床干燥技术是将待干燥物质通过加料器加入流化床床体，从设备容器下方通入预热空气或者各种锅炉废气，使流化床内的物料颗粒被吹起呈沸腾状态悬浮粉碎。

同时在流化床上部出口，将已干燥物料收集起来。

杭州钱江干燥设备有限公司所生产的GLR系列内加热流化床干燥机，系统由热风热源(燃煤、燃油、燃气、蒸汽、电)和内加热热源(蒸汽、水、导热油)。

同时供热,主要由内加热流化床主机、分离设备(内置布袋除尘器、外置旋风分离器+布袋除尘器、外置旋风分离器+水幕除尘器等)、风机、控制系统等组成。

可实现连续或间歇操作。

适用于干燥产品的大批量生产。

采购流化床干燥机除了要考虑需求，效率，成本，还要注意厂家的资质及售后。

这里给大家推荐杭州钱江干燥设备有限公司，钱江干燥是一家从事热力干燥技术开发、设备制造、销售、安装和技术咨询服务于一体的高新技术企业。

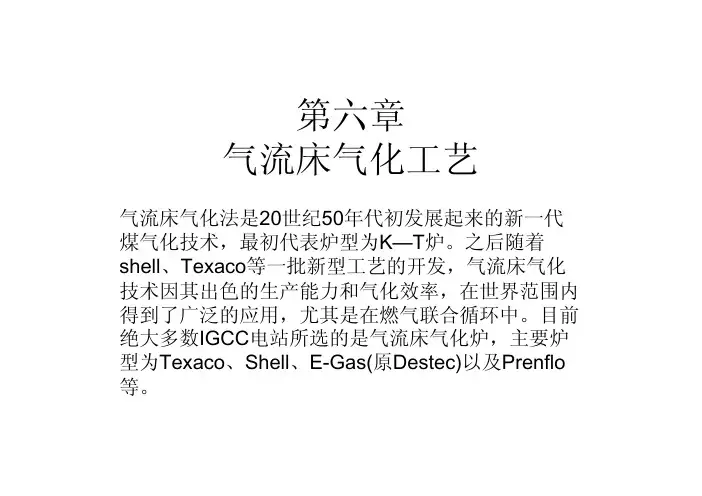

第六章气流床气化工艺气流床气化法是20世纪50年代初发展起来的新一代煤气化技术，最初代表炉型为K—T炉。

之后随着shell、Texaco等一批新型工艺的开发，气流床气化技术因其出色的生产能力和气化效率，在世界范围内得到了广泛的应用，尤其是在燃气联合循环中。

目前绝大多数IGCC电站所选的是气流床气化炉，主要炉型为Texaco、Shell、E-Gas(原Destec)以及Prenflo 等。

第一节概述表6-2 三种气化技术比较二气流床气化原理1 气化原理（1）粉煤的干燥及裂解与挥发物的燃烧气化•可以认为煤粉中的残余水分瞬间快速蒸发，同时发生快速的热分解脱除挥发分，生成半焦和气体产物（CO 、及其他碳氢化合物）。

•生成的气体产物中的可燃成分在富氧条件下，迅速与氧气发生燃烧反应，并放出大量的热，使粉煤夹带流温度急剧升高，并维持气化反应的进行。

42222CH N S H CO H 、、、、n m H C 22242222222222222222)2/()2/()2/()4/(CO O H O CH OH O H CO O CO H n mCO O m H C O H n mCO O n m H C n m n m +=+=+=++=++=++（6-1）（6-2）（6-3）（6-4）（6-5）二气流床气化原理1 气化原理（2）固体颗粒与气化剂（氧气、水蒸气）间的反应•氧与剩余焦粒发生燃烧和气化反应。

•炽热的半焦与水蒸气进行还原反应，生成CO 和。

2H CO O C CO O C 22222=+=+2222222CO H O H C CO H O H C +=++=+（6-6）（6-7）（6-8）（6-9）二气流床气化原理1 气化原理（3）生成的气体与固体颗粒间的反应•高温的半焦颗粒，除与气化剂水蒸气和氧气进行气化反应外，与反应生成气也存在气化反应。

•煤中的硫，在高温还原性气体存在的条件下，与和CO 反应生成和。

流化床的原理与应用1. 引言流化床是一种重要的化工设备，广泛应用于颗粒物料的气固和气液反应、固体颗粒的干燥、分离等工艺中。

本文将介绍流化床的原理及其在化工领域中的应用。

2. 流化床的原理流化床是在对流的作用下，颗粒物料形成流化状态的一种装置。

通过气体的上升速度、颗粒物料的粒径和密度等参数的控制，使得颗粒物料在床内形成类似液体的流动状态。

流化床的原理可以简单描述为以下几个步骤：1.初始状态：床内颗粒物料静止，气固两相紧密接触。

2.气体流速的增加：当气体流速逐渐增加到一定程度时，床内的颗粒物料开始呈现流动的趋势。

3.流化状态的形成：随着气体流速的继续增加，床内颗粒物料逐渐进入流化状态，呈现类似液体的流动特性。

4.颗粒物料的悬浮：在流化状态下，颗粒物料受气流的作用，悬浮于床内，形成气固两相的良好混合。

5.气体和颗粒物料的接触反应：在流化床的流动状态下，气体和颗粒物料之间进行气固或气液反应。

3. 流化床的应用3.1 固体颗粒的干燥流化床在固体颗粒的干燥过程中有着广泛的应用。

其原理是利用流化床内部气体的对流，将湿颗粒物料接触热源，通过蒸发水分实现干燥。

流化床干燥的优势如下：•干燥效果好：颗粒物料与热源充分接触，热量传递快速，干燥效果好。

•干燥速度快：气固两相的良好混合和高速对流，加快了干燥速度。

•干燥均匀：颗粒物料在床内悬浮，受到流体的均匀分布，保证干燥的均匀性。

•适用范围广：可对各种形状和大小的颗粒物料进行干燥。

3.2 颗粒物料的气固反应流化床在颗粒物料的气固反应过程中也得到了广泛应用。

气固反应是指气态物质与固态颗粒物料之间发生化学反应。

流化床气固反应的特点如下：•反应均匀性好：颗粒物料悬浮于气固两相中，促进了颗粒物料与气体的充分混合，提高了反应的均匀性。

•传质效果好：颗粒物料在流化床内发生对流和扩散，加快气体与颗粒物料之间的质量传递。

•反应速度快：床内颗粒物料的流动状态提高了反应的速率，缩短了反应时间。

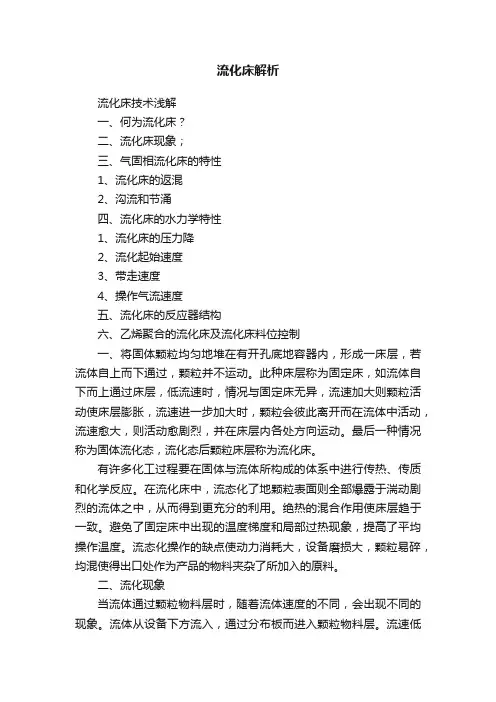

流化床解析流化床技术浅解一、何为流化床？二、流化床现象；三、气固相流化床的特性1、流化床的返混2、沟流和节涌四、流化床的水力学特性1、流化床的压力降2、流化起始速度3、带走速度4、操作气流速度五、流化床的反应器结构六、乙烯聚合的流化床及流化床料位控制一、将固体颗粒均匀地堆在有开孔底地容器内，形成一床层，若流体自上而下通过，颗粒并不运动。

此种床层称为固定床，如流体自下而上通过床层，低流速时，情况与固定床无异，流速加大则颗粒活动使床层膨胀，流速进一步加大时，颗粒会彼此离开而在流体中活动，流速愈大，则活动愈剧烈，并在床层内各处方向运动。

最后一种情况称为固体流化态，流化态后颗粒床层称为流化床。

有许多化工过程要在固体与流体所构成的体系中进行传热、传质和化学反应。

在流化床中，流态化了地颗粒表面则全部爆露于湍动剧烈的流体之中，从而得到更充分的利用。

绝热的混合作用使床层趋于一致。

避免了固定床中出现的温度梯度和局部过热现象，提高了平均操作温度。

流态化操作的缺点使动力消耗大，设备磨损大，颗粒易碎，均混使得出口处作为产品的物料夹杂了所加入的原料。

二、流化现象当流体通过颗粒物料层时，随着流体速度的不同，会出现不同的现象。

流体从设备下方流入，通过分布板而进入颗粒物料层。

流速低时，颗粒层中的颗粒静止不动，流体从颗粒间的缝隙通过。

此时，属固定床状态。

随流速增加，在固定层范围内，床层的空袭率不变，床高不变。

如果流体的流速继续升高至某一数值时，床层中颗粒开始运动，空隙率增大，可以看到一些颗粒在某些不位振动或游动，此种状态称为膨胀层，其床高于固定床。

若流速再增加，则床层内全部颗粒全处于运动状态，颗粒与流体间的摩擦力与其重量相平衡，颗粒间的挤压力抵消，全部颗粒悬浮与流体之中。

此时的床层称为临界流化床。

相应的床层空隙率称为临界床层空隙率εmf。

对于流化床讲，这是最小的空隙率。

达到临界状态的流体速度叫做起流速度U mf，称临界流化速度，也可教最小流化速度。

中文名称：流化床英文名称：fluidized bed定义：当空气自下而上地穿过固体颗粒随意填充状态的料层，而气流速度达到或超过颗粒的临界流化速度时，料层中颗粒呈上下翻腾，并有部分颗粒被气流夹带出料层的状态。

流化床的种类有：最小流化床，鼓泡流化床，腾涌流化床。

流化床的主要特性：充分流态化的床层表现出类似于液体的性质。

密度比床层平均密度小的流体可以悬浮在床面上；床面保持水平；床层服从流体静力学关系，即高度差为L的两截面的压差△p=ρgL ；颗粒具有与液体类似的流动性，可以从器壁的小孔喷出；两个联通的流化床能自行调整床层上表面使之在同一水平面上。

上述性质使得流化床内颗粒物料的加工可以像流体一样连续进出料，并且由于颗粒充分混合，床层温度、浓度均匀使床层具有独特的优点得以广泛的应用。

在床层内的流体和颗粒两相运动中，由于流速、流体与颗粒的密度差、颗粒粒径及床层尺寸的不同，可呈现出不同的流化状态，但主要分为散式流化态与聚式流化态两类。

散式流化态：颗粒均匀地分布在整个流化床内且随着流速增加床层均匀膨胀，床内孔隙率均匀增加，床层上界面平稳，压降稳定、波动很小。

因此，散式流化态是较理想的流化状态。

一般流-固两相密度差较小的体系呈现散式流态化特征，如液-固流化床。

聚式流化态：颗粒在床层的分布不均匀，床层呈现两相结构：一相是颗粒浓度与空隙率分布较为均匀且接近初始流态化状态的连续相，称为乳化相；另一相则是以气泡形式夹带少量颗粒穿过床层向上运动的不连续的气泡相，因此又称为鼓泡流态化。

聚式流态化出现在流-固密度差较大的体系，如气-固流化床。

在聚式流态化中，超过初始流化所需的大量气体聚并成气泡上升，在床面上破裂而将颗粒向床面以上空间抛送。

这不仅造成床层界面的较大起伏、压降的波动；更大的不利是以气泡的形式快速通过床层的气体与颗粒接触甚少，而乳化相中的气体因流速低，与颗粒接触时间太长，由此造成了气-固接触不均匀。

流化床的工作原理流化床是一种广泛应用于化工、冶金、环保等领域的重要设备，其工作原理主要基于气固两相流动的特性。

流化床在工业生产中具有重要的作用，本文将从流化床的基本原理、工作过程和应用领域等方面进行详细介绍。

首先，我们来了解一下流化床的基本原理。

流化床是一种采用气体作为流动介质，通过对固体颗粒施加适当的气流速度，使得固体颗粒呈现出类似液体的流动状态的装置。

在流化床中，气体通过床层，固体颗粒被气流带动，呈现出流动状态，这种状态称为流化状态。

在流化状态下，固体颗粒之间的接触面积增大，传热、传质效果显著提高，因此流化床在化工领域中有着广泛的应用。

其次，我们来了解一下流化床的工作过程。

在流化床中，气体从床层的底部通过，固体颗粒在气流的作用下呈现出流动状态。

当气体速度逐渐增大时，固体颗粒开始呈现出流化状态，此时气固两相之间的作用力平衡，固体颗粒悬浮在气流中，呈现出流态化的特性。

在流态化状态下，固体颗粒之间的接触面积增大，传热、传质效果显著提高，因此流化床在化工领域中有着广泛的应用。

最后，我们来了解一下流化床在工业生产中的应用领域。

流化床广泛应用于化工、冶金、环保等领域，如在化工领域中，流化床被用于催化剂的再生和反应等过程；在冶金领域中，流化床被用于矿石的燃烧和烧结等过程；在环保领域中，流化床被用于废气处理和固体废物处理等过程。

由于流化床具有传热、传质效果显著提高的特点，因此在这些领域中有着广泛的应用。

综上所述，流化床是一种重要的工业设备，其工作原理主要基于气固两相流动的特性。

流化床在工业生产中具有重要的作用，其工作过程简单清晰，应用领域广泛。

希望本文对于流化床的工作原理有所帮助，谢谢阅读！。

QYF型流化床气流粉碎机使用说明书操作规程4.1开机前准备4.1.1检查主机、附机及管路、阀门等必须都处于完好状态。

4.1.2设置好脉冲控制仪的频率与频宽，确保过滤布袋的通畅。

4.2开机4.2.1开空压机、冷冻干燥机之前，打开进出冷却不阀门，确保冷却水正常流动。

4.2.2压缩机的启动操作要求按压缩机使用说明书规定进行。

4.2.3通过压缩机的压力调节器，将储气罐压力调节到高于粉碎压力0.1Mpa。

4.2.4开启冷冻干燥机，确定压力符合要求。

4.2.5打开轴清洗阀与气密封阀，并调节压力在0.1～0.3Mpa，然后启动分级轮，通过变频器从零起动，逐渐调整所需转速。

4.2.6关闭引起风机调节阀，开启引风机，然后逐步开大引风机进风阀，调节到所需要的风量。

4.2.7打开主气阀，当粉碎压力达到0.8Mpa；开启捕集器反吹阀，使反吹阀压力达到0.4～0.6Mpa；然后逐一开启旋风分离器和捕集器卸料阀。

4.2.8加料应注意控制料位，检查已设置分级叶轮电流上限值是否符合要求，如不符合，需重新设置。

4.3操作规定本系统采用了先进的PLC+触摸屏控制模式，触摸屏是本系统的操作终端，因此，准确掌握屏上所有键的功能对于正确无误的操作本系统是至关重要的。

4.3.1开机画面开机画面如上图所示，显示密友集团品牌商标及相关联系方式，地址等。

点击屏幕即可进入操作画面。

4.3.2操作画面以上4幅画为操作屏，相应功能只需点击屏上相应按键即可实现，其中部分按键为屏连接按键，点击这部分按键即可进入相应功能操作屏实现功能操作4.3.3参数设定以上5幅画面为参数设定屏，点击上述屏中相应设定对话框，可弹出输入键盘进行输入相应参数。

4.3.4流程监控以上画面为故障屏，相应故障将在屏上显示，按故障复位键复位故障后才可再次开机运行。

4.4停机4.4.1停止螺旋加料器送料。

4.4.2关闭主气阀，停压缩机。

4.4.3关闭引风机进风阀，并停风机。

4.4.4停分级叶轮电机，关闭清洗阀和密封阀。
