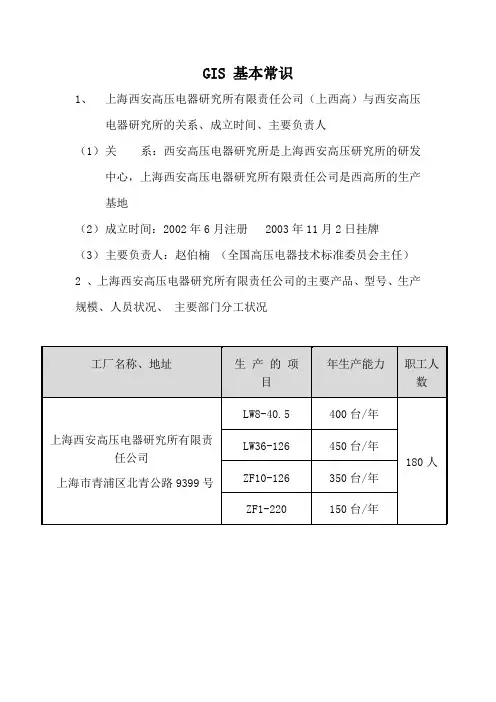

GIS 基本常识1、上海西安高压电器研究所有限责任公司（上西高）与西安高压电器研究所的关系、成立时间、主要负责人（1）关系：西安高压电器研究所是上海西安高压研究所的研发中心，上海西安高压电器研究所有限责任公司是西高所的生产基地（2）成立时间：2002年6月注册 2003年11月2日挂牌（3）主要负责人：赵伯楠（全国高压电器技术标准委员会主任）2 、上海西安高压电器研究所有限责任公司的主要产品、型号、生产规模、人员状况、主要部门分工状况3、GIS产品的用途、主要特点、主要额定参数（1）用途：在线测量保护作用（2）主要特点：是国内同类GIS间隔单元体积最小的产品，标准间隔宽度仅为1.2—1.5米（110KV）,1.95米（220KV）、开断能力量强、绝缘水平高、维修工作少、现场安装周期短（3）主要额定参数4、GIS产品一般包括哪些间隔、哪几个气室、有几种不同的接线方式和出线方式？（1）间隔：进线间隔出线间隔测量和保护间隔（计量间隔）（2）气室：断路器隔离开关电压互感器避雷器（3）接线方式和出线方式电缆出线进线方式架空出线进线方式油汽套管出线进线方式5、根据典型设备布置图，掌握各种符号、图形含义ES 接地开关 LA 避雷器CT 电流互感器 DS 隔离开关FES 快速接地开关BSG 套板 FDS 快速隔离开关 CSE 电缆 BUS 母线筒 LCP 控制柜（南京南瑞继保电气有限公司）CB 断路器（ABB）PT 电压互感器（上海互感器厂MWB）高压配电装置型式的选择高压配电装置有户内式和户外式两种，而户外配电装置又有普通中型、分相中型、半高型和高型4种。
选择高压配电装置的型式时，应考虑所在地区的地理情况及环境条件，因地制宜节约用地，并结合运行、检修和安装的要求，通过经济技术比较来确定。
在一般情况下：1、35千伏及以下配电装置宜采用户内式布置目前，10千伏GG-1A型固定式开关柜已基本淘汰，普遍采用手车式开关柜。
变压器套管电容量变化诊断及处理摘要：变压器套管作为电力变压器的关键部件，它的运行质量至关重要。
电容式套管是指采用电容屏均压的套管，它以若干串接的电容芯子作为内绝缘，其电容量初值差（与出厂值或交接值比较）应不超过±5%。
本文分析了电容式套管的原理和电容量测试方法，并以案例举例说明了变压器套管电容量变化的诊断和处理。
本文提出，电容量升高时情况较严重，应考虑电容屏击穿；电容量降低时应考虑老化；受潮情况较复杂，应具体问题具体分析。
套管为低值元件，且其属于主设备的关键部件，一旦发现问题或运行质量降低，应及时进行处理，必要时进行更换。
关键词：套管；电容量；诊断；处理1 前言电力变压器作为电网运行的主设备，它的安全可靠运行直接影响了电网的安全稳定性。
而变压器套管作为电力变压器的关键部件，它的运行质量也至关重要。
在生产实践中，变压器在运行中会出现套管电容量变化的情况，本文旨在就此种情况进行分析。
2 电容式套管的运行要求电容式套管是指采用电容屏均压的套管，它以若干串接的电容芯子作为内绝缘（也称主绝缘）。
其主绝缘好坏一是看它绝缘有否受潮、劣化等，通过测量绝缘电阻和介质损耗因数（简称介损）来判断；二是看若干串接的电容屏有否击穿，通过测量电容量来判断。
其电容量初值差（与出厂值或交接值比较）应不超过±5%，介损根据绝缘材料和电压等级也有相应的注意值。
电容式套管的电容量及介损测量通常采用西林电桥，用正接线方式，其测量结果有出厂值、首次安装后的交接值、运行中的例行试验值以及检修后的修后值等。
测试中不但要看它是否超过警示值和注意值，还要与历次试验结果比较，看变化趋势。
其测量有时是单独测量（套管脱离变压器，如出厂值和修后值）。
大部分情况是安装在变压器上进行测量（安装后的交接值和运行中的例行试验值等）。
变压器电容式套管由中心导管、电容芯子、外绝缘及安装法兰等组成，其末屏测量端子将套管的总电容量划分为电容C1 和C2 两个部分，其中C1 为套管中心导管与测量端子间的电容量，是套管的主绝缘电容，R1 为主绝缘电阻（导电杆与末屏间的绝缘电阻）；C2 为测量端子（末屏）与连接套筒（法兰）间的电容量，R2 为末屏与法兰间的绝缘电阻。
产品验收报告规范编制：审核：批准：批准日期：2001年9月19日生效日期：2001年9月19日版本号：第一版文件编号：cbes/rc-rj-01 第 1 页共 2 页产品验收报告中基教育软件有限责任公司第 2 页共 2 页篇二：产品验收报告产品验收单篇三：产品验收报告南水北调s11-25000/110变压器验收报告一、工程概况项目名称汉江兴隆水利枢纽合同名称南水北调中线工程汉江兴隆水利枢纽110kv变压器及其中性点设备采购合同编号 hbnsbd-xl02-2010-11 监理单位中国水利水电建设工程咨询西北公司兴隆水利枢纽建设监理中心制造单位武汉变压器有限责任公司二、产品参数型号规格 s11－25000/110 相数 3相额定容量 25000 kva 额定电压 121±2×2.5％/10.5 kv 额定电流 119.3/1375 a 额定频率 50 hz联结组标号 ynd11冷却方式 onan三、验收依据各部件及工序的技术图纸、工艺文件国家标准和相应的产品规范供需双方签订的《合同》及《技术协议》四、验收情况1、原材料、外购件验收情况用于s11-25000/110产品上的原材料、外购件，进厂时进货检验员均进行了检验。
重点对主要的原材料和关键的外购件进行了验收：如武汉钢铁集团股份公司生产的钢板、武汉钢铁集团股份公司生产的硅钢片、常州中力铜业有限公司生产的电磁线、克拉玛依25号变压器油、武汉泰普变压器开关有限公司生产的无励磁分接开关、南京电气集团公司生产的高压套管、武汉飞浦通用设备有限公司生产的散热器等。
验收结果表明其型号规格、产品质量、性能参数等均符合设计图纸、合同及技术协议要求。
2、工序产品验收情况用于s11-25000/110产品上的几大部件制作过程及其整体完工后均进行了检查和验收。
具体情况如下：①铁夹件铁夹件制作过程及整体完工后均进行了检查和验收。
重点检查和复核了以下关键尺寸和外观质量：如夹件上各支板对腹板的垂直度和平行度检查、侧梁与腹板的垂直度和平行度检查、拉板孔位置尺寸偏差复核、各焊线质量和强度检查、整个夹件打磨和除锈过程、夹件油漆喷涂质量检查等。
