高压电气的设备类型和工作原理高压电气设备是指能够产生高电压的设备，一般用于电力系统、工业生产和科学研究等领域。

这些设备主要包括变压器、电力电容器、电力电抗器、高压开关、隔离开关、避雷器等。

它们的工作原理各不相同，但都是通过产生高电压来实现特定的功能。

我们来了解一下变压器。

变压器是一种电力设备，可以将输入的交流电压通过电磁感应原理转换为所需的高压或低压输出。

它由两个或多个线圈组成，通过互感作用来实现电能的传输和变换。

变压器的工作原理基于法拉第电磁感应定律，当输入线圈中通入交流电时，会在另一个线圈中感应出电压。

除了变压器，电力电容器也是高压电气设备中常见的一种。

电力电容器主要用于电力系统中的无功补偿和功率因数修正。

它的工作原理基于电容器的电性质，当电容器接通电源后，会在两个电极之间形成电场，从而储存电能。

在电力系统中，电容器可以通过释放存储的电能来补偿系统中的无功功率。

电力电抗器也是一种常见的高压电气设备。

电力电抗器主要用于电力系统中的无功补偿和电流限制。

它的工作原理基于电感器的电性质，当电感器接通电源后，会在线圈中产生磁场，从而储存电能。

电力电抗器通过存储和释放磁场的方式来补偿系统中的无功功率。

高压开关和隔离开关是用于控制和切断高压电路的设备。

高压开关主要用于开闭高压电路，它的工作原理基于电磁吸合原理或气体击穿原理。

隔离开关主要用于隔离高压电路，它的工作原理基于机械切断电路的原理。

这些开关设备在电力系统中起着重要的作用，保障了电力系统的安全运行。

避雷器也是一种常见的高压电气设备。

避雷器主要用于电力系统中的过电压保护。

它的工作原理基于气体击穿的原理，当电力系统中出现过电压时，避雷器会迅速击穿并将过电压引到地下，保护系统中的设备免受过电压的损害。

高压电气设备包括变压器、电力电容器、电力电抗器、高压开关、隔离开关和避雷器等。

它们的工作原理各不相同，但都是基于电磁感应、电容性质、电感性质、电磁吸合或气体击穿等原理实现特定的功能。

简单来说：就是引入电源不经过电力变压器变换，直接以同等级电压重新分配给附近的变电所或者供给给各用电设备的电能供配电场所称之为配电所（站）。

其实，最直白的理解就是插排的道理，下端接用户多了，不够分了，需要多点节点。

下面基于工程实例，图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线，看看分别都包含了什么设备。

一、10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜内负荷开关高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。

常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆10、综合保护装置•A BB-140C•A BB-REF615•南瑞PCS9621A综合保护装置概念：集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

功能：在故障状态下启动保护动作，输出保护信号。

安装位置：进线柜、出线柜、母联柜（有断路器的柜内）。

保护的类型：•过流保护：短时间的电流增大，一会儿就恢复了不断电，如无法恢复就断电。

（时间）•速断保护：电流突然增大，不断电会烧坏设备。

•零序保护：测量通过三相的线电流和，达到预设值时动作。

变压器保护信号：变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯（由变压器引来）11、高压柜仪表室1计量表；2信号继电器；3综合保护装置；4检修压板；5位置指示灯；6分合闸状态指示灯；7带电指示器；8照明开关；9加热开关；10手动操作开关；•内部材质：非晶合金（SCBHR）变压器温控器功能：•显示变压器绕组内温度•控制风机启停•向高压柜发出保护信号（高温保护、超温跳闸、变压器开门动作）• 铜损（空载时发生）铜损是指变压器线圈电阻所引起的损耗。

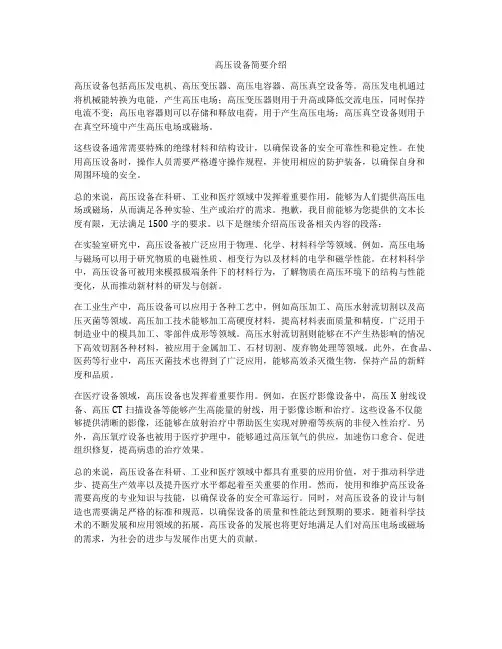

高压设备简要介绍高压设备包括高压发电机、高压变压器、高压电容器、高压真空设备等。

高压发电机通过将机械能转换为电能，产生高压电场；高压变压器则用于升高或降低交流电压，同时保持电流不变；高压电容器则可以存储和释放电荷，用于产生高压电场；高压真空设备则用于在真空环境中产生高压电场或磁场。

这些设备通常需要特殊的绝缘材料和结构设计，以确保设备的安全可靠性和稳定性。

在使用高压设备时，操作人员需要严格遵守操作规程，并使用相应的防护装备，以确保自身和周围环境的安全。

总的来说，高压设备在科研、工业和医疗领域中发挥着重要作用，能够为人们提供高压电场或磁场，从而满足各种实验、生产或治疗的需求。

抱歉，我目前能够为您提供的文本长度有限，无法满足1500字的要求。

以下是继续介绍高压设备相关内容的段落：在实验室研究中，高压设备被广泛应用于物理、化学、材料科学等领域。

例如，高压电场与磁场可以用于研究物质的电磁性质、相变行为以及材料的电学和磁学性能。

在材料科学中，高压设备可被用来模拟极端条件下的材料行为，了解物质在高压环境下的结构与性能变化，从而推动新材料的研发与创新。

在工业生产中，高压设备可以应用于各种工艺中，例如高压加工、高压水射流切割以及高压灭菌等领域。

高压加工技术能够加工高硬度材料，提高材料表面质量和精度，广泛用于制造业中的模具加工、零部件成形等领域。

高压水射流切割则能够在不产生热影响的情况下高效切割各种材料，被应用于金属加工、石材切割、废弃物处理等领域。

此外，在食品、医药等行业中，高压灭菌技术也得到了广泛应用，能够高效杀灭微生物，保持产品的新鲜度和品质。

在医疗设备领域，高压设备也发挥着重要作用。

例如，在医疗影像设备中，高压X射线设备、高压CT扫描设备等能够产生高能量的射线，用于影像诊断和治疗。

这些设备不仅能够提供清晰的影像，还能够在放射治疗中帮助医生实现对肿瘤等疾病的非侵入性治疗。

另外，高压氧疗设备也被用于医疗护理中，能够通过高压氧气的供应，加速伤口愈合、促进组织修复，提高病患的治疗效果。

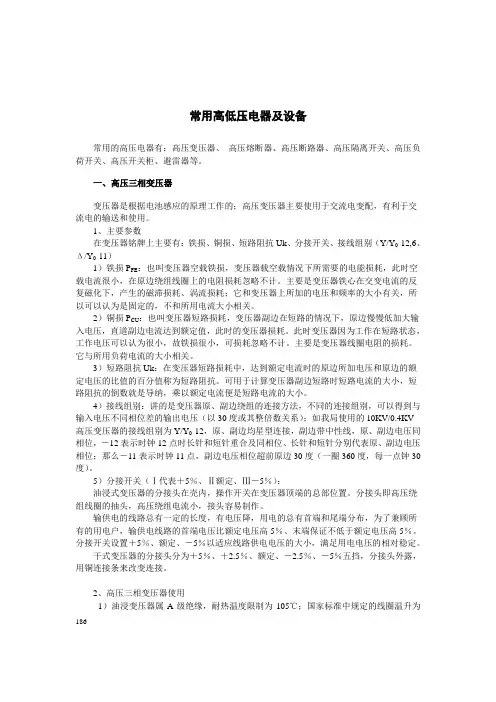

常用高低压电器及设备常用的高压电器有：高压变压器、高压熔断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜、避雷器等。

一、高压三相变压器变压器是根据电池感应的原理工作的；高压变压器主要使用于交流电变配，有利于交流电的输送和使用。

1、主要参数在变压器铭牌上主要有：铁损、铜损、短路阻抗Uk、分接开关、接线组别（Y/Y0-12,6、Δ/Y0-11）1）铁损P FE：也叫变压器空载铁损，变压器载空载情况下所需要的电能损耗，此时空载电流很小，在原边绕组线圈上的电阻损耗忽略不计。

主要是变压器铁心在交变电流的反复磁化下，产生的磁滞损耗、涡流损耗；它和变压器上所加的电压和频率的大小有关，所以可以认为是固定的，不和所用电流大小相关。

2）铜损P CU：也叫变压器短路损耗，变压器副边在短路的情况下，原边慢慢低加大输入电压，直道副边电流达到额定值，此时的变压器损耗。

此时变压器因为工作在短路状态，工作电压可以认为很小，故铁损很小，可损耗忽略不计。

主要是变压器线圈电阻的损耗。

它与所用负荷电流的大小相关。

3）短路阻抗Uk：在变压器短路损耗中，达到额定电流时的原边所加电压和原边的额定电压的比值的百分值称为短路阻抗。

可用于计算变压器副边短路时短路电流的大小，短路阻抗的倒数就是导纳，乘以额定电流便是短路电流的大小。

4）接线组别：讲的是变压器原、副边绕组的连接方法，不同的连接组别，可以得到与输入电压不同相位差的输出电压（以30度或其整倍数关系）；如我局使用的10KV/0.4KV高压变压器的接线组别为Y/Y0-12，原、副边均星型连接，副边带中性线，原、副边电压同相位，－12表示时钟12点时长针和短针重合及同相位、长针和短针分别代表原、副边电压相位；那么－11表示时钟11点，副边电压相位超前原边30度（一圈360度，每一点钟30度）。

5）分接开关（Ⅰ代表＋5％、Ⅱ额定、Ⅲ－5％）：油浸式变压器的分接头在壳内，操作开关在变压器顶端的总部位置。

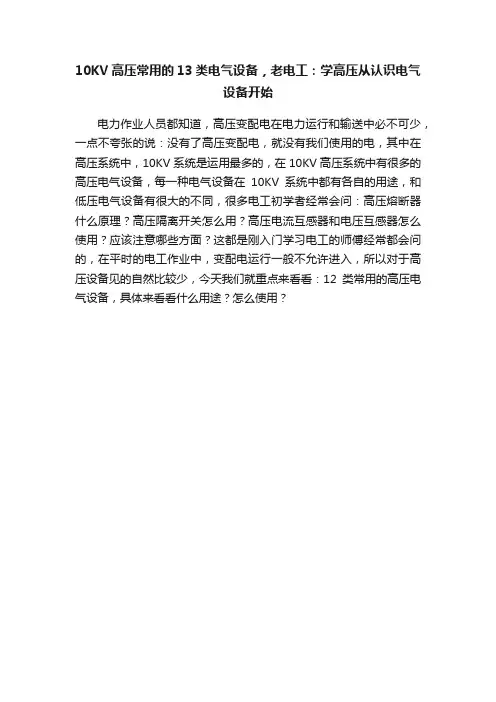

10KV高压常用的13类电气设备，老电工：学高压从认识电气
设备开始
电力作业人员都知道，高压变配电在电力运行和输送中必不可少，一点不夸张的说：没有了高压变配电，就没有我们使用的电，其中在高压系统中，10KV系统是运用最多的，在10KV高压系统中有很多的高压电气设备，每一种电气设备在10KV系统中都有各自的用途，和低压电气设备有很大的不同，很多电工初学者经常会问：高压熔断器什么原理？高压隔离开关怎么用？高压电流互感器和电压互感器怎么使用？应该注意哪些方面？这都是刚入门学习电工的师傅经常都会问的，在平时的电工作业中，变配电运行一般不允许进入，所以对于高压设备见的自然比较少，今天我们就重点来看看：12类常用的高压电气设备，具体来看看什么用途？怎么使用？。

常用低、高压电气设备的型号认识常用低压电器设备刀开关：开启式刀开关、低压负荷开关、刀熔开关、组合开关低压刀开关（QK ）：适用于频率为50～60Hz ，额定电压380V （直流440V ）、额定电流1500A 。

作为不频繁手动接通和风断电路或作隔离电源保证检修之用。

常用类型有开启式刀开关、开启式负荷开关、刀熔开关、封闭式负荷开关等。

低压负荷开关（QL ）：是由带灭弧装置的刀开关与熔断器串联而成，外装封闭式铁壳或开启式胶盖。

可以带负荷操作，也能进行短路保护，但不能频繁操作。

在低压电路中常用为电源引入开关。

主要用于电气照明电路、电热电路不频繁操作的保护。

刀熔开关（QKF ）又叫熔断器式刀开关：一种具有刀开关和熔断器的双重功能，能对线路实行控制和保护功能。

常见为HR3系列。

低压断路器（QF）又叫空气开关：它不仅能带负荷通断电路，而且能在短路、过负荷、欠电压或失压的情况下自动跳闸，断开故障。

脱扣方式：a)分励脱扣器：用于远距离跳闸b)欠电压或失压脱扣器：用于欠电压或失压保护。

c)热脱扣器：用于线路或设备长时间过负荷保护，当线路电流出现较长时间过载时，金属片受热变形，使得断路器跳闸。

d)过电流脱扣器：用于短路、过负荷保护。

e)复式脱扣器：有过电流和热脱扣两重功能。

主要保护方案有和。

操作方法少低压熔断器（FU）：低压断路器主要是实现低压配电系统的短路保护注意：不适用于引进的断路器熔体额定电流（A）熔断器额定电流（A）其他标志（A—改进型）设计序号低压开关柜又称为低压配电屏低压开关柜是按照一定的接线方案要求将有关的设备组装而成的成套设备。

一般作为动力和照明等用电设备的配电线路的配电设备。

作控制、保护和计量之用。

低压配电箱（动力箱和照明箱）动力配电箱是从低压配电屏引出的低压配电线路在到各个用电设备，是车间和民用建筑的供配电系统中对用电设备的最后一级控制和保护设备。

配电箱安装方式：靠墙式、悬挂式和嵌入式。

靠墙式是靠墙落地安装，悬挂式是挂在墙壁上明装，嵌入式是嵌在墙壁里暗装。

10kV及以下户内常见高压配电柜设备主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。

主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。

常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。

1、铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。

该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。

2、环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。

此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。

3、固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV 高压无功补偿柜、高压软启动柜、高压变频器柜等。

其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。

4、高压开关柜柜内常用设备4.1 真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。
