※※本文件之著作权及营业秘密内容属于富金公司,非经公司准许不得翻印※※
FOXCONN
THE 2ND TOOLING FACTORY OF FU JIN
系统名称SYSTEM: 模具设计标准文件 模具图面操作系统 主题SUBJECT: 板(零)件图画法标准 文件编号DOCUMENT NO.:
FDSWPB01

PAGE 1 OF 2 REV A

一. 目的
规范板(零)件图的图面画法,达到板(零)件图绘制的快速统一.

二. 适用范围
富金公司冲模二厂.

三. 图面要求
1. 板件图和零件图都必须用第三角投影法绘制.
2. 板件图中孔的画法遵照相关标准.
3. 一张图面一般只能表达一块模板,同一功能模板(或垫脚)分成几部分时,
画在同一张图中,图框中“Q’TY”栏此时仍为“1”.另外在视图的正下
方进行编号以示区分,如PP-1,PP-2„„和CC-1,CC-2„„.垫脚通常不画
表示长度方向的侧视图,必要时画断面剖视图.

4. 板件图中如有多个板件(或零件)共享的情况,则必须把共享的零件(可缩
小)拷贝到板件图的侧面,并在拷出的视图正下方注明零件的名称代号.

5. 板件图中一般只画模板的俯视方向视图(作为主视图),表达不清楚的部
分进行局部剖视.

6. 零件图以表达清楚为原则,主视图一般从模板图中直接拷贝出来,不要旋
转和镜射,特殊情况除外,绝对禁止将拷贝出来的视图放到其它视图的位
置.主视图下方的正视图和右方的右侧视图依表达的需要,确定是否要画.
纯粹圆冲子和圆入块类零件可只画一个轴向断面图,投影为圆的视图可
以不画.

四. 标注要求
1. 所有板件图和零件图的标注都必须遵照尺寸标注作业标准.
2. 板件图的标注坐标原点必须与工程图和展开图中的坐标原点一致,模板
外形尺寸一般应为整数,模板外形有特殊要求时除外.

3. 零件高度有严格要求时,高度方向必须使用坐标标注.
4. 共享时,必须在主视图中用引线标注出共享的模板或零件代号.共享板
(零)件的尺寸尽量在主视图中标注.共享零件有后续加工时,必须在拷贝
出来的视图(此时不能缩小)上标全零件最终要求的设计尺寸.需作特殊
处理的共享零件要做必要的引线批注说明,如图一.共享的零件不需要编
号.
※※本文件之著作权及营业秘密内容属于富金公司,非经公司准许不得翻印※※

FOXCONN
THE 2ND TOOLING FACTORY OF FU JIN
系统名称SYSTEM: 模具设计标准文件 模具图面操作系统 主题SUBJECT: 板(零)件图画法标准 文件编号DOCUMENT NO.:
FDSWPB01

PAGE 2 OF 2 REV A

五. 模板配置图
打开相关模板图,关闭**DIM层;拷贝板件图的图框,并将拷贝后的图框改变
到CFGFORM层;修改图框中SHEET栏内容.如板件图只有一张,则板件图图
框SHEET栏填1/2,配置图图框填2/2,以此类推;利用功能菜单对零件进行编
号.编号要求左右保持水平,上下保持垂直,相同零件的编号都需要写出来,特
殊情况例外.

合集下载

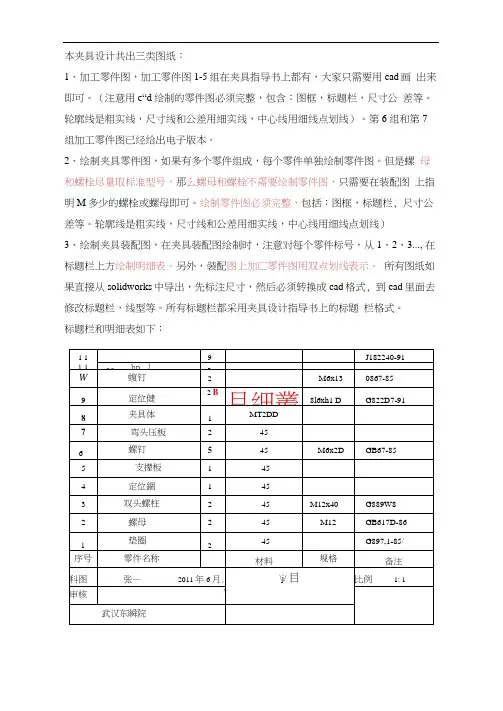

夹具零件图和装配图要求
