1 隐形幕墙专项施工方案 编制： 方胜占 审核： 2011/5/7

目 录 2

一、工程概况(设计说明)----------------------- -----------------2 二、施工条件及工程特点分析----------------------------------6 三、施工进度计划（工期控制）--------------------------------7 四、主要外装工程专项施工方案--------------------------------7 （一）、隐形玻璃幕墙专项施工方案————————7 （二）、铝板幕墙专项安装方案——————————13 （三）、干挂石材专项安装方案——————————18 五、外装工程清洗方案------------------------------------------27 六、季节性施工安全措施---------------------------------------28 七、现场防火安全管理------------------------------------------29 八、成品、半成品材料进场保护措施---------------------------32 九、配合与协调-------------------------------------------------33

一、工程概况和设计说明 1、工程概况： 3

工程名称：深圳******栋商业（办公）楼外墙装饰工程 工程地点：深圳宝安福永****** 工程设计单位：深圳市******建筑设计事务所 建筑设计概况：本工程地上18层，总高76.8米。本工程抗震设防烈度为7度，地区粗糙度为C类。 2、设计说明 （1）主要装饰项目 主要装饰项目包括：玻璃幕墙(MQ01~MQ10),石材干挂、铝合金百叶、铝合金窗、铝板幕墙。 横明竖隐玻璃幕墙：MQ01-MQ03采用钢板作为支撑体系,MQ04-MQ10采用铝合金结构作为支撑体系。幕墙以外围护结构形式是悬挂在建筑主体结构上，竖向铝立柱为“铰接梁结构，上端悬挂，下端可伸缩，与结构间保留足够的间隙，以容纳幕墙系统的热胀冷缩。 C0803,C2117为50大料铝合金窗户； 铝型材：铝立柱140×72mm,幕墙铝型材表面氧化，颜色银白。 玻璃：6+9A+6 Low-E中空钢化玻璃。

（2）、主要材料选择 ①.铝型材 本工程幕墙采用国产厂家生产的高精级铝型材，室内阳极氧化，室外表面氧化，颜色银白。氧化膜厚度符合国标（GB5237-93）的规定。 A铝型材特点： 适合于挤压铝型材，可以得到各种复杂的截面和很高的加工精度。 有足够的强度，能满足建筑结构的要求。 可以用弯曲装置进行冷弯加工，制造弯弧型材。 阻燃性能好。 良好的导电性能，幕墙、天窗跟建筑物专门的地线连接后可作为避雷设施。 B铝合金型材各种技术指标： 化学成份： 6063-T5（LD31-RCS）合金的化学成份 Mg：0.45－0.90% Si：0.20－0.60% Cu：Zn、Mn、Ti皆小于0.10%以下 Fe小于0.35以下。 4

6063-T6（LD31－CS） 合金的化学成份 Si：0.20－0.60% C u、Zn、Mn、Ti皆小于0.10%以下 Fe小于0.35以下。 型材的机械性能： 6063-T5（LD31-RCS）型材的机械性能 抗拉强度σb ：157MPa 屈服强度σ0.2：108MPa 延伸率δ：7% 氧化膜：AA15级 6063-T6（LD31-CS）型材的机械性能 抗拉强度σb ： 205MPa 规定非比例伸长应力σP0.2：177MPa 延伸率δ：8% ②.钢型材： 本工程选用国产优质钢型材，材质为Q235。其特点如下： A钢型材特点： 有足够的强度，能满足建筑结构的要求。 可以用弯曲装置进行冷弯加工，制造弯弧型材。 阻燃性能好。 良好的导电性能，幕墙、天窗跟建筑物专门的地线连接后可作为避雷设施。 B工程用钢材应符合下列标准的规定 普通碳素结构钢技术条件……………………………GB700 优质碳素结构钢钢号和一般技术文件………………GB699 普通碳素结构钢和低合金结构钢薄钢板技术条件…GB912 合金结构钢技术条件…………………………………GB3077 普通碳素结构钢和低合金结构钢热轧钢板技术……GB3274 工程用所有钢件必须作防腐处理，采用热浸方法施工加镀锌保护层。 对于焊接后的钢件要除净焊渣并涂一道防锈漆及一道银粉漆。 ③玻璃 A玻璃厂家：本工程的玻璃采用国产生产的优质浮法玻璃。 B玻璃种类：6mm+9A+6mm LOW-E中空双层钢化玻璃 ④硅酮结构胶和耐候密封胶 5

本工程选用双组份中性硅酮结构胶和单组份硅酮耐候胶。 A硅酮耐候胶 单组份，室温、中性固化、使用方便。 卓越的耐候性，数十年的使用寿命。紫外线、臭氧、雨水、冰雹、极端高低温（-50度至+100度）都不会对其造成不良影响。 良好的附着力，无须打底，凝固后对大多数建材都能产生强大的粘着性。 中低模数，具有极佳的拉伸压缩恢复力。凝固后的密封剂在-50度至150度之间保持良好的弹性。 B双组份中性硅酮结构胶 双组份、中性、室测固化、高性能的建筑结构用硅酮密封胶。固化后应具有耐寒、耐热、无腐蚀的弹性体。 应具有耐臭氧、耐紫外线等超群的耐气候性能。 具有良好的粘结性，在通常的条件下无须底涂。固化后对多数建材，如玻璃、铝材、和钢材等表面均具有强大的粘接力。 应与硅酮系列结构胶、耐候胶与中性胶，均具有较好的相容性。 产品抗接缝位移能力为±25%。 产品符合GB 16776-1997和ASTM C1184-95标准。 ⑤密封胶条 密封用胶条为三元乙丙材料EPDM橡胶，其主要优点如下： A耐老化性能 本产品具有极高的化学稳定性，经比较，在通用橡胶中，其耐老化性能最好。 B耐臭氧性能 本产品具有突出的耐臭氧性能。例如，在臭氧100pphm的介质中，本产品经2430小时仍不龟裂，而丁基胶仅534小时即产生大裂口，氯丁胶则只有46小时就龟裂，可见，在通用橡胶中，本产品的耐臭氧性能是最佳的。 C耐候性能 本产品耐候性好，能长期在阳光、潮湿、寒冷的环境中使用。本产品在阳光下曝晒三年后未发生龟裂，物理机械性能变化亦很小。 D耐热性能 本产品在一般情况下，在常温的环境中长期使用。 E电绝缘性 6

本产品具有非常好的电绝缘性能。其体积电阻和丁基胶相当，一般在1015～1018.cm范围内，击穿电压和介电常数也较高，特别适于制造电气绝缘制品。 F冲击弹性和低温性能 本产品具有较高的弹性，同时又具有好的低温性能，在低温下仍保持较好的弹性和较小的压缩变形。 ⑥附件 开启附件采用国产品牌的多点锁及滑撑。 所有螺栓、螺母、螺丝、垫圈等，选用不锈钢件。且采用的不锈钢件应符合下列标准的规定： 不锈钢棒……………………GB1220 不锈钢冷轧钢板……………GB3280 不锈钢热轧钢板……………GB4237 所有不同金属接触处均以绝缘衬垫隔离，防止电位差腐蚀。 ⑦五金配件 门窗五金配件选用国产优质产品。 ⑧其它 标准紧固件均采用奥氏体不锈钢产品，选用国产优质产品。 镀锌板、岩棉等材料均采用国产优质产品。 3、本方案编制依据：

⑴深圳福永凤凰花苑2栋办公楼外装饰设计图纸（包括被深圳市水木清建筑设计事务所2011年4月29日批准的深化设计图纸） ⑵《铝合金结构设计规范》GB50429-2007 ⑶《玻璃幕墙工程技术规范》JGJ102-2003 ⑷《点支式玻璃幕墙工程技术规程》CECS127-2001 ⑸《玻璃幕墙点支承装置》JG138-2010 ⑹《吊挂式玻璃幕墙支承装置》JG139-2001 ⑺《建筑瓷板装饰工程技术规范》CECS101：98 ⑻《建筑幕墙》GB/T21086-2007 7

⑼《金属与石材幕墙工程技术规范》JGJ133-2001 ⑽《小单元建筑幕墙》JG/T216-2008 二、施工条件及工程特点分析 特点分析：本外装工程由铝扣板、玻璃幕墙、干挂石材、方通装饰百叶窗等几部分构成。这些材料如龙骨、玻璃注胶板块均由加工厂生产并运输到工地，部分在现场加工，连接构件及胶等材料由公司按计划采购并送到工地。 本项目工程较复杂，施工难度也比较大，垂直度、水平度等精度要求较高；为保证保质保量按期完工，除各种材料按计划及时供应外，还应在施工过程中做好各专业施工班组的相互配合，组织好交叉作业和流水施工。 幕墙工程施工主要特点是配套化程度高、施工速度要求快；故必须做到构件配套供应及时，并保证有一定储备；其次是在室外高空安装作业，施工人员要听从统一指挥，做到分工明确、配合默契、安全措施健全得力到位；另外，由于构件较多，现场运输频繁，因此，必须加强现场与其它专业班组的协调管理，并同时做好文明施工工作。

三．施工进度计划（工期控制） 尽最大努力达到业主方对本项工程的施工进度计划安排，总施工工期控制在60个工作日以内。为达此目标，项目部将安排专门的、强有力的施工员对其进行督促管理，敦促该专业班组加班加点和采用交叉施工作业等力所能及的方式赶工期。 四．主要外装施工的专项施工方案； （一）、玻璃幕墙工程施工方案： 1、测量放线及支座安装

合集下载

门窗幕墙专项施工方案

门窗幕墙专项施工方案

一、工程概况1. 工程名称：XX项目门窗幕墙工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：XX平方米4. 工程承包范围：门窗安装、幕墙施工及验收二、施工准备1. 材料准备（1）门窗：铝合金门窗、塑钢门窗、钢木门窗等，符合设计要求及国家相关标准。

（2）幕墙：玻璃、铝板、石材、不锈钢板等，符合设计要求及国家相关标准。

（3）辅助材料：密封胶、保温材料、防火材料、防水材料等，符合设计要求及国家相关标准。

2. 人员准备（1）项目经理：负责整个项目的施工管理及协调工作。

（2）施工员：负责现场施工、技术交底、质量检查等工作。

（3）质量员：负责质量检验、整改及验收工作。

（4）安全员：负责现场安全监督及整改工作。

3. 施工设备准备（1）门窗安装设备：电动扳手、电钻、螺丝刀等。

（2）幕墙施工设备：吊车、切割机、焊接机、喷枪等。

（3）检验设备：钢卷尺、水平尺、角度尺等。

三、施工工艺1. 门窗安装（1）测量定位：根据设计图纸，确定门窗安装位置，并进行测量定位。

（2）预埋件安装：在墙体上预埋固定件，确保门窗安装牢固。

（3）门窗安装：按照施工顺序，将门窗安装在预埋件上，调整水平、垂直度，确保门窗安装平直。

（4）密封处理：在门窗与墙体连接处，使用密封胶进行密封处理，防止雨水渗漏。

2. 幕墙施工（1）测量定位：根据设计图纸，确定幕墙安装位置，并进行测量定位。

（2）龙骨安装：按照设计要求，安装幕墙龙骨，确保龙骨安装牢固、平直。

（3）面板安装：根据设计要求，安装幕墙面板，注意面板的平整度及缝隙处理。

（4）密封处理：在幕墙面板与龙骨连接处，使用密封胶进行密封处理，防止雨水渗漏。

四、施工重点、难点及解决措施1. 施工重点（1）确保门窗、幕墙安装牢固、平直。

（2）保证密封性能，防止雨水渗漏。

（3）提高施工效率，确保工程进度。

2. 施工难点（1）门窗、幕墙安装精度要求高。

（2）施工过程中，遇到复杂结构、高空作业等难题。

3. 解决措施（1）加强施工管理，严格执行施工规范。

幕墙施工方案【范本模板】

幕墙施工方案【范本模板】

十八、幕墙工程施工方案本工程幕墙工程为指定分包工程项目，我单位作为总包单位对其进行总包管理和协调,由于本工程处于沿海地区,玻璃幕墙和建筑幕墙的金属构件必须充分考虑并妥善解决抗风压、防腐和耐久性问题，施工过程中将制定周密的成品保护措施，确保后期使用安全。

（一）设计概况1、37#地块A、B幢幕墙类型主要有：明框玻璃幕墙、隐框玻璃幕墙、钢桁架玻璃幕墙以及金属挑檐等,采用铝合金框料，除特别注明以外，玻璃均采用HS12+1。

52SGP+HS12+12A+TP12mm双银Low-E夹胶中空玻璃，消防救援窗采用TP12+12A+TP12mm双银Low—E 中空玻璃,防火幕墙采用双银 Low-E夹胶中空玻璃HS12+1.52SGP+ HS12+12A+TP12mm（内片采用防火玻璃），B座中庭和A座31～35层会所采用超白双银Low-E夹胶中空玻璃，幕墙金属框料表面喷涂的耐候性能应达到25年的要求。

外门窗、透明幕墙和天窗的物理性能为：2、36＃地块E、F幢本工程玻璃幕墙为框架式隐框玻璃幕墙，玻璃幕墙选用双银Low—e中空钢化玻璃（8+12A+8),遮阳系数≤0.35，可见光透射比≥0。

4，综合传热系数K≤3。

0w/m·k，幕墙反射比≤0。

3；双银中空Low—e夹胶钢化安全玻璃（外片8+12A+内片6+PVB+6)，用于玻璃顶屋面、天窗等,要求玻璃的遮阳系数≤0。

35；透明夹胶钢化安全玻璃（8+PVB+8）用于雨棚玻璃顶；结构性能应满足地震作用7度设防烈度，温度作用、自重作用，抗风压以及主体变形的影响,幕墙达到一类防雷建筑防雷要求。

(二）幕墙施工方法1、单元式幕墙施工方法1.1工艺流程1。

2测量放线(1）复核土建结构标高线的正确性以土建的±0。

0标高为基准，利用水平仪、50米长卷尺及适当重量的重物，每隔5层为阶段复核土建标高的正确性，如发现土建标高不准确，应另作标记,并应有“幕墙专用"的标识，并将复核情况上项目总工程师及专业工程师，标高复核时应着重注意由于楼体沉降而产生的主、裙楼标高不一的情况,应确保主裙楼标高的一致性.(2)确定幕墙施工测量放线的基准层楼体平面变化层确定一基准层,两测量基准层间隔层数不宜大于5层，复核基准层土建基准点、线的闭合情况，用经纬仪、50米长卷尺复核土建基准点、线的角度、距离，如发现偏差应进行均差处理,测量时应注意考虑温度、拉尺力量测量结果的影响，应进行适当的修正，如发现测量结果有较大偏差时，应及时测量、纠偏,以复核过的基准点或基准线为依据,做出转接件施工所需的辅助测量线，依据正确的控制线及主体结构图进行结构边缘尺寸的复核，如发现超差现象及时进行剔凿，以免影响板块的安装进度.（3）预埋件处理对已预埋的埋件，要先进行清理,使埋件露出金属面,检查埋件周围楼板、墙体的平整度、预埋位置及数量是否与设计图纸相符,并检查埋件下方混凝土进否填充充实,如有空洞现象应上报进行修复.预埋件检查标准序号检查内容允许偏差范围值1 埋件平面位置±20mm2 标高偏差±10mm3 表面平整度≤5mm(4基准层转接件的安装，间隔3－4个转接件选择一个作为基准转接件，此转接件直接依据轴线做出,中间转接件以做出的基准转接件为定位基准,进行定位安装.安装时首先调整埋件，使每层的埋件均处在安装偏差允许范围内,然后固定，这样可保持转接件的统一性，以确保幕墙平整度。

幕墙工程专项施工方案 范本

幕墙工程专项施工方案 范本

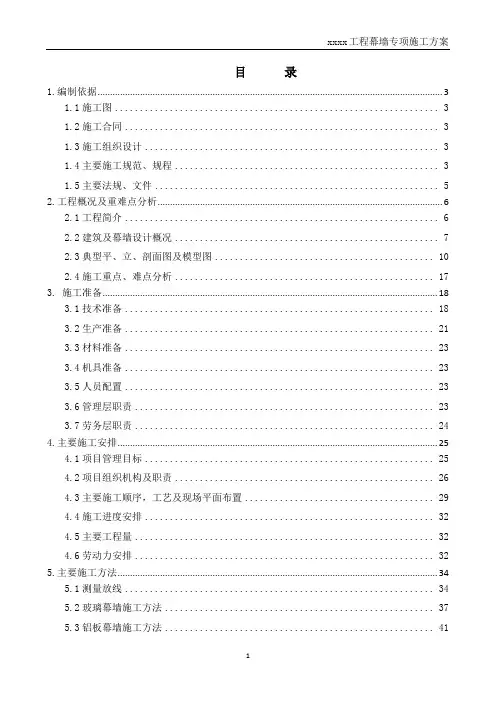

目录1.编制依据 (3)1.1施工图 (3)1.2施工合同 (3)1.3施工组织设计 (3)1.4主要施工规范、规程 (3)1.5主要法规、文件 (5)2.工程概况及重难点分析 (6)2.1工程简介 (6)2.2建筑及幕墙设计概况 (7)2.3典型平、立、剖面图及模型图 (10)2.4施工重点、难点分析 (17)3. 施工准备 (18)3.1技术准备 (18)3.2生产准备 (21)3.3材料准备 (23)3.4机具准备 (23)3.5人员配置 (23)3.6管理层职责 (23)3.7劳务层职责 (24)4.主要施工安排 (25)4.1项目管理目标 (25)4.2项目组织机构及职责 (26)4.3主要施工顺序，工艺及现场平面布置 (29)4.4施工进度安排 (32)4.5主要工程量 (32)4.6劳动力安排 (32)5.主要施工方法 (34)5.1测量放线 (34)5.2玻璃幕墙施工方法 (37)5.3铝板幕墙施工方法 (41)5.4陶板幕墙施工方法 (43)5.5雨季施工措施 (51)6.施工质量保证措施 (52)6.1完善质量管理体系 (52)6.2完善各项质量管理制度 (53)6.3技术质量方面的保证措施 (53)6.4施工过程的质量控制 (53)7.工期保证措施 (56)7.1组织及制度保证 (56)7.2材料进场保证 (57)7.3机具设备保证 (57)7.4劳动力保证 (57)7.5后勤保证 (57)7.6特殊保障措施 (57)7.7当施工条件发生变化时的保障措施 (58)8.安全，消防保卫与文明施工保证措施 (58)8.1安全保证体系 (58)8.2遵守工程所在地政府部门的规定 (58)8.3加强文明施工管理 (59)8.4加强安全施工管理 (59)8.5建立健全安全施工管理与保障制度 (59)8.6安全生产管理制度及安全文明保证措施 (60)9.成品保护措施 (65)9.1加工组装过程中成品保护措施 (66)9.2包装入库过程中成品保护措施 (66)9.3运输过程中的成品保护措施 (67)9.4安装施工过程中的成品保护措施 (67)10.安全应急救援预案 (69)1.编制依据1.1施工图表11.2施工合同表21.3施工组织设计表31.4主要施工规范、规程表41.5主要法规、文件表52.工程概况及重难点分析2.1工程简介表62.2建筑及幕墙设计概况表72.3典型平、立、剖面图及模型图图1 典型平面图11图2 建筑南立面图12图3 建筑东立面图13图4 A-A剖面图14图5 建筑南立面模型图15图6 幼教中心西南立面模型图162.4施工重点、难点分析3.施工准备3.1技术准备3.1.1正式施工前应取得幕墙深化设计图纸，图纸应由原设计单位签字认可。
