1 独立基础验算计算书

==================================================================== 计算软件： MTS钢结构设计系列软件 MTSTool v2.5.0.0 计算时间： 2010年11月17日 16:37:02 ====================================================================

一. 设计资料

1 基本信息

验算依据：建筑地基基础设计规范(GB 50007-2002)

混凝土结构设计规范(GB 50010-2002) 钢结构设计规范(GB 50017-2003)

建筑结构荷载规范(GB 50009-2001)

连接柱子数目：1 个

连接柱子类型：单肢钢柱 柱子X向尺寸：Xc=480 mm

柱子Y向尺寸：Yc=230 mm 2 地基信息

基础埋深：d=1.5 m

室内外地面高差：Δd=0 m

地基名称: 缺省地基 本地基现有3个土层

受力土层范围内没有地下水。

地基土层分布示意图如下：

2 地基土层具体信息列表如下： 序 厚(m) Es(mPa) γ/γs(kN/m3) Fak(kPa) δa 参数 参数 1 3.00 5.00 18.00/19.00 120.0 1.00 εb=0.0 εd=1.0 2 1.25 8.00 18.00/19.00 120.0 1.30 εb=0.0 εd=1.0 3 2.50 4.00 18.00/19.00 120.0 1.10 εb=0.3 εd=1.5 3 荷载信息

基顶荷载模式：组合工况内力设计值

基础顶面的基本组合工况不由恒载控制 基础拉梁弯矩分担百分比：ε=0%

基顶各工况荷载数值列表如下：

工况 N(kN) Vx(kN) Vy(kN) Mx(kN·m) My(kN·m)

基本组合 300.0 10.0 0.0 0.0 0.0 标准组合 240.0 8.0 0.0 0.0 0.0

准永久组合 150.0 5.0 0.0 0.0 0.0 4 基础信息 基础类型：阶形基础

基础连接方式：短柱连接

基础阶数：2 阶

基础混凝土标号：C25 基础尺寸示意图如下：

3 基础底面X向长度：Bx1=2400 mm 基础底面Y向长度：By1=2000 mm

基础第一台阶高度：H1=400 mm

基础二阶底面X向长度：Bx2=1600 mm

基础二阶底面Y向长度：By2=1200 mm 二阶底面X向左侧伸出柱边长度：Bx21=800 mm

二阶底面Y向下侧伸出柱边长度：By21=600 mm

基础短柱X向伸出柱边长度：Dx=100 mm

基础短柱Y向伸出柱边长度：Dy=100 mm 基础第二台阶高度：H2=400 mm

基础短柱高度：Hz=700 mm 5 配筋信息

基础配筋示意图如下：

4 5.1 基础底板配筋信息

基底有垫层，钢筋保护层厚度：C=40 mm

底板X向钢筋：Φ12@100 X向钢筋每米面积：Abx=11.31 cm2

X向钢筋抗拉强度：fbx=210 N/mm2

底板Y向钢筋：Φ12@100

Y向钢筋每米面积：Aby=11.31 cm2 Y向钢筋抗拉强度：fby=210 N/mm2 5.2 基础短柱配筋信息 工程抗震设防烈度：6度

纵筋保护层厚度：Cz=40 mm

纵筋方案选用：D18+D18+D18

X向中筋根数：Nzxz=2 根 Y向中筋根数：Nzyz=1 根

箍筋方案选用：矩形箍Φ6@80

箍筋X向肢数：Ngxz=2 肢

中筋Y向肢数：Ngyz=2 肢

二. 验算结果一览

验算项 验算工况 数值 限值 结果 基底平均压力(kPa) 标准组合 81.2 最大150 满足

基底最大压力(kPa) 标准组合 87.5 最大180 满足

冲切应力比 基本组合 0.02 最大1.00 满足

剪切应力比 基本组合 0.11 最大1.00 满足 局压应力比 基本组合 0.17 最大1.00 满足

5 混凝土强度标号 —— C25 最低C20 满足

X向压区高度(mm) 基本组合 33.3 最大460 满足 X向抗弯应力比 基本组合 0.11 最大1.00 满足

Y向压区高度(mm) 基本组合 29.9 最大460 满足

Y向抗弯应力比 基本组合 0.08 最大1.00 满足

保护层厚度(mm) —— 40.0 最小40.0 满足 X向配筋率(%) —— 0.19 最小0.15 满足

X向钢筋直径(mm) —— 12.0 最小10.0 满足

X向钢筋间距(mm) —— 100 最小100 满足

X向钢筋间距(mm) —— 100 最大200 满足 Y向配筋率(%) —— 0.18 最小0.15 满足

Y向钢筋直径(mm) —— 12.0 最小10.0 满足

Y向钢筋间距(mm) —— 100 最小100 满足

Y向钢筋间距(mm) —— 100 最大200 满足 压/拉弯应力比 基本组合 0.11 最大1.00 满足

X向中筋直径(mm) —— 18.0 最小12.0 满足

X向中筋间距(mm) —— 194 最大300 满足

X向中筋净距(mm) —— 176 最小50.0 满足 Y向中筋直径(mm) —— 18.0 最小12.0 满足

Y向中筋间距(mm) —— 166 最大300 满足

Y向中筋净距(mm) —— 148 最小50.0 满足

X向抗剪承载力 基本组合 0.03 最大1.00 满足 Y向抗剪承载力 基本组合 0 最大1.00 满足

X向受剪截面强度 基本组合 0.01 最大1.00 满足

Y向受剪截面强度 基本组合 0 最大1.00 满足

箍筋直径(mm) —— 6.00 最小6.00 满足 箍筋间距(mm) —— 80.0 最大270 满足

箍筋形式 —— 简单 简单 满足 三. 地基承载力验算

1 地基承载力特征值计算

基底地基承载力由用户自定义，fa=150 kPa

持力层抗震承载力调整系数，δa=1

基底地基抗震承载力，far=150 kPa 2 基础和回填土总重标准值计算

基底以上总体积： V=L*B*(d-Δd)=2400×2000×(1.5-0×0.5)×10-6=7.2 m3 基础体积：Vc=2.893 m3

基础与回填土总重标准值： Gk=(V-Vc)*γm+Vc*ρc*g =[(7.2-2.893)×0+2.893×0]×106=149.849 kN 3 地基承载力验算

控制工况：标准组合 工况内力：N=240 kN；Vx=8 kN；Vy=0 kN；Mx=0 kN·m；My=0 kN·m

6 基底作用力标准值计算：

基础总高度：H=1500 mm 柱子中心对基底X向偏心：Ex=0 mm

柱子中心对基底Y向偏心：Ey=0 mm

基底竖向力值：Fk=N=240 kN

基底竖向合力值：Fk+Gk=240+149.849=389.849 kN 基底X向力矩值： Mxk=(Mx-Vy*H-N*Ey)*(1-ε) =(0-0×1500×10-3-240×0×10-3)×(1-0)=0 kN·m 基底Y向力矩值： Myk=(My+Vx*H-N*Ex)*(1-ε) =(0+8×1500×10-3-240×0×10-3)×(1-0)=12 kN·m 标准组合工况下基底压力分布图(kPa)如下

基底平均压力值：

Pk=(Fk+Gk)/A=389.849/48000×104=81.218 kPa≤150，满足 基底最大压力值： Pkmax=(Fk+Gk)/A+|Myk|/Wy =389.849/48000×104+12/1920000×106 =87.468 kPa≤180，满足 四. 基础抗冲切验算

控制工况：基本组合

工况内力：N=300 kN；Vx=10 kN；Vy=0 kN；Mx=0 kN·m；My=0 kN·m

基底作用力计算： 基础与覆土自重设计值：G=(149.849+0)×1.2-0=179.819 kN

基底竖向力值：Fd=N+G=300+179.819=479.819 kN

基底X向力矩值：Mxd=(0-0×1500×10-3-300×0×10-3)×(1-0)=0 kN·m

基底Y向力矩值：Myd=(0-10×1500×10-3-300×0×10-3)×(1-0)=15 kN·m 基本组合工况下基底压力分布图(kPa)如下

7 基础的最大冲切应力出现在基础X向右侧第2阶处

冲切锥体抗冲切承载力计算： 基础第2阶有效高度：h0=800-40-10=750 mm

H0≤800，取βh=1.0

冲切破坏锥体上边长：bt=430 mm

冲切破坏锥体下边长：bb=1930 mm 冲切破坏锥体中边长：bm=(bb+bt)*0.5=(1930+430)×0.5=1180 mm

抗冲切承载力：Fh=0.7*βh*bm*H0*ft=0.7×1×1180×750×1.27×10-3=786.765 kN

冲切验算取用的基底呈梯形分布，区域内地基净压力分布图(kPa)如下

冲切梯形下宽：l=2000 mm 冲切梯形上宽：ar=1930 mm

冲切梯形高度：h=110 mm

梯形上边到基础下边距离：a1=35 mm

梯形上边到基础上边距离：a2=35 mm 基底冲切压力值：Fl=15.305 kN≤786.765 kN，满足 按保守简化方法(均布最大净反力)计算的冲切压力为：

冲切作用基底面积： Al=l*h-(a12+a22)/2=[2000×110-(352+352)/2]×10-2=2187.75 cm2 冲切压力值：Fl=Al*(pmax-G/A)=2187.75×(107.775-37.462)×10-4=15.383 kN≤786.765 kN，

满足

五. 基础抗剪切验算

控制工况：基本组合

基底作用力和净压力分布同冲切验算时，详见冲切验算

合集下载

独立基础施工方法

独立基础施工方法

独立基础施工方法

独立基础是建筑工程中常用的一种基础形式，它能够承受上层结构的重量并将其合理传递到地基中，确保建筑的稳定性和安全性。本文将介绍独立基础施工的几种常见方法，包括浅基槽、深型基槽和钻孔灌注桩。

一、浅基槽施工方法

浅基槽是一种比较简单的独立基础施工方法，适用于土质较好、坚实的地基。其施工步骤主要包括以下几个方面：

1. 地基准备：首先需要对施工地进行清理，确保基槽的施工区域干净整洁，并检查地基是否有明显的不平整或者有其他需要修复的问题。

2. 基坑挖掘：根据设计要求，在施工区域内挖掘出适当大小的基坑，注意挖掘深度和宽度的控制，保证基槽的尺寸符合设计要求。

3. 基坑加固：如果地基土质较差，需要进行基坑加固工作，可采用填土、加固桩等方式，提高基坑的承载能力。

4. 槽底处理：基坑挖掘完成后，对槽底进行平整处理，包括铺设防水层和进行压实等工作，以保证基础的排水性和稳定性。

5. 钢筋制作：根据设计要求，制作并安装基础所需的钢筋筋笼，确保钢筋的位置和数量符合设计要求。

6. 浇筑混凝土：完成钢筋的安装后，进行混凝土的浇筑，注意控制浇筑的速度和均匀性，以确保混凝土的质量和基础的整体稳定性。 7. 养护与验收：混凝土浇筑完成后，进行养护工作，包括覆盖湿布、定期浇水等，以保证混凝土的强度和稳定性。同时进行基础的验收工作，确保符合设计和施工要求。

二、深型基槽施工方法

深型基槽是一种适用于地基条件较差的独立基础施工方法，它通过将基槽嵌入较深土层中，增加基础的稳定性和承载能力。深型基槽的施工步骤与浅基槽类似，主要包括以下几个方面：

1. 基坑挖掘：挖掘出较深的基坑，确保基槽深度满足设计要求，并加固基坑边坡以防止塌方。

2. 基坑加固：根据地基土质情况，进行基坑的加固工作，可采用钢筋网片或喷射混凝土等方式，提高基坑的稳定性。

3. 槽底处理：对槽底进行处理，包括平整、加固和防水层的施工等工作，确保基槽的质量和稳定性。

独立基础施工技术交底

独立基础施工技术交底

独立基础施工技术交底

一、背景

独立基础是建筑工程中重要的基础结构之一，对建筑物的稳定性起着关键作用。为确保独立基础的施工质量，进行技术交底是必不可少的。

二、目标

本文档的目标是向相关施工人员交底独立基础施工技术，确保施工过程中能够符合设计要求、确保安全。

三、技术要点

1. 基坑开挖：按照设计要求进行基坑开挖，确保基坑尺寸符合要求，并进行相应的支护工作。

2. 基础底板施工：按设计要求配筋、浇注混凝土，确保底板的平整度和强度。 3. 基础筑台施工：根据设计要求进行筑台的布置和浇筑，确保筑台的稳定性。

4. 基础墙体施工：按设计要求进行墙体的布置和浇筑，确保墙体的垂直度和强度。

5. 基础回填：进行基础回填工作，确保回填土的均匀性和密实度。

6. 施工安全：在施工过程中，注意安全措施的落实，确保施工人员和周围环境的安全。

四、施工流程

1. 基坑开挖：根据设计要求进行基坑开挖，确保基坑的尺寸符合要求。同时，进行必要的支护工作，防止基坑塌方和侧滑。

2. 基础底板施工：在基坑内按照设计要求布置钢筋，并进行混凝土浇注。浇注时要注意混凝土的均匀性和充实度，确保底板的平整度和强度。

3. 基础筑台施工：根据设计要求设置支撑和支模，进行筑台的浇筑。浇筑时要保持筑台的水平和稳定，确保施工质量。

4. 基础墙体施工：按设计要求进行基础墙体的布置和浇筑。在浇筑过程中要注意墙体的垂直度和强度，以确保建筑物的稳定性。 5. 基础回填：完成基础施工后，进行基础回填工作。回填土要均匀分布，并通过振实处理，确保基础的稳定性和土壤的密实度。

6. 安全措施：在整个施工过程中，要严格遵守安全操作规程，配备必要的安全设施，确保施工人员和周围环境安全。

五、质量控制

1. 合理选择施工材料，确保材料符合设计和施工要求。

2. 配置合适的人员和设备，确保施工作业的高效和质量。

3. 进行施工过程中的质量检查，及时发现和处理施工中的问题。

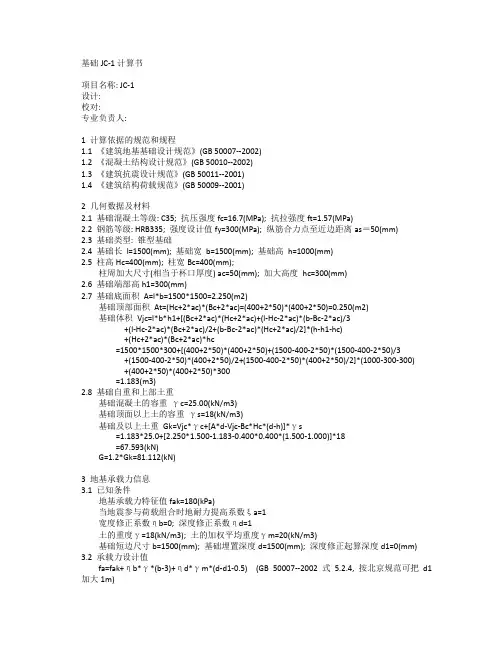

独立基础JC-1计算书
