1 重型钢结构厂房施工全过程的实景照片
为保证施工全过程图片的完整性，中间有一部分基础的内容，希望编辑谅解。
钻孔灌注桩桩机
深基坑围护水泥搅拌桩机
2 深基坑围护施工现场
吊装重型格构式钢柱
3 吊装钢梁
冲压车间外貌（尚未安装外墙彩钢板）
4 内部构件（跨度30X2米 长度12X12米 高度21米）
内景(东侧山墙彩钢板尚未安装)
5 安装电气桥架
行车外观
6 每跨2台行车
行车（大钩50吨+小钩20吨）
7
吊钩（大钩50吨+小钩20吨）细部图
重型格构式钢柱
8 重型格构式钢柱(双侧I字钢)
重型格构式钢柱(单侧I字钢翼缘宽度250mm)
9 重型格构式钢柱(单侧I字钢腹板宽度600mm)
重型格构式钢柱(单侧I字钢翼缘厚度20mm)
10 重型格构式钢柱(中柱宽度1750mm)
重型格构式钢柱(边柱宽度1300mm)
11 重型格构式钢柱基础双杯口
重型格构式钢柱(中柱宽度1750mm)
12 重型格构式钢柱(边柱宽度1300mm)
重型格构式钢柱基础双杯口
13 吊车梁
重型格构式钢柱端头节点
14 重型格构式钢柱侧面节点
下柱柱间支撑
15 上柱柱间支撑
几何不变体系边柱端头节点
16 上部结构
上部结构细部-1
17 上部结构细部-2 (柱端头刚性系杆)
上部结构细部-3 (钢梁平面外刚性系杆)
18 采光板
30米跨钢梁3个连结节点(中间1个)
19 30米跨钢梁3个连结节点(端头2个)
上部结构全景
20 屋面虹吸排水系统
上下行车的钢梯(全景)
21 上下行车的钢梯(细部-1)
上下行车的钢梯(细部-2)
22 上下行车的钢梯(细部-3)
外侧面(尚未安装抗风柱及外墙板)
23 外侧面细部
外侧面双向檩条拐角细部
24 外墙立面(短柱为女儿墙檩条连结柱)
外墙立面远景
25 现场铺设外墙板-1

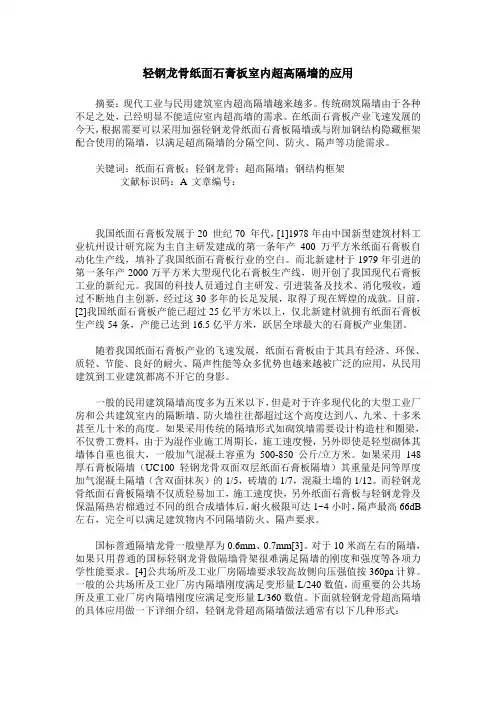

轻钢龙骨纸面石膏板室内超高隔墙的应用
摘要：现代工业与民用建筑室内超高隔墙越来越多。传统砌筑隔墙由于各种不足之处，已经明显不能适应室内超高墙的需求。在纸面石膏板产业飞速发展的今天，根据需要可以采用加强轻钢龙骨纸面石膏板隔墙或与附加钢结构隐藏框架配合使用的隔墙，以满足超高隔墙的分隔空间、防火、隔声等功能需求。
关键词：纸面石膏板；轻钢龙骨；超高隔墙；钢结构框架
文献标识码：A 文章编号：
我国纸面石膏板发展于20 世纪70 年代，[1]1978年由中国新型建筑材料工业杭州设计研究院为主自主研发建成的第一条年产400万平方米纸面石膏板自动化生产线，填补了我国纸面石膏板行业的空白。而北新建材于1979年引进的第一条年产2000万平方米大型现代化石膏板生产线，则开创了我国现代石膏板工业的新纪元。我国的科技人员通过自主研发、引进装备及技术、消化吸收，通过不断地自主创新，经过这30多年的长足发展，取得了现在辉煌的成就。目前，[2]我国纸面石膏板产能已超过25亿平方米以上，仅北新建材就拥有纸面石膏板生产线54条，产能已达到16.5亿平方米，跃居全球最大的石膏板产业集团。
随着我国纸面石膏板产业的飞速发展，纸面石膏板由于其具有经济、环保、质轻、节能、良好的耐火、隔声性能等众多优势也越来越被广泛的应用，从民用建筑到工业建筑都离不开它的身影。
一般的民用建筑隔墙高度多为五米以下，但是对于许多现代化的大型工业厂房和公共建筑室内的隔断墙、防火墙往往都超过这个高度达到八、九米、十多米甚至几十米的高度。如果采用传统的隔墙形式如砌筑墙需要设计构造柱和圈梁，不仅费工费料，由于为湿作业施工周期长，施工速度慢，另外即使是轻型砌体其墙体自重也很大，一般加气混凝土容重为500-850公斤/立方米。如果采用148厚石膏板隔墙（UC100轻钢龙骨双面双层纸面石膏板隔墙）其重量是同等厚度加气混凝土隔墙（含双面抹灰）的1/5，砖墙的1/7，混凝土墙的1/12。而轻钢龙骨纸面石膏板隔墙不仅质轻易加工，施工速度快，另外纸面石膏板与轻钢龙骨及保温隔热岩棉通过不同的组合成墙体后，耐火极限可达1~4小时，隔声最高66dB左右，完全可以满足建筑物内不同隔墙防火、隔声要求。
