聚丙烯树脂介绍

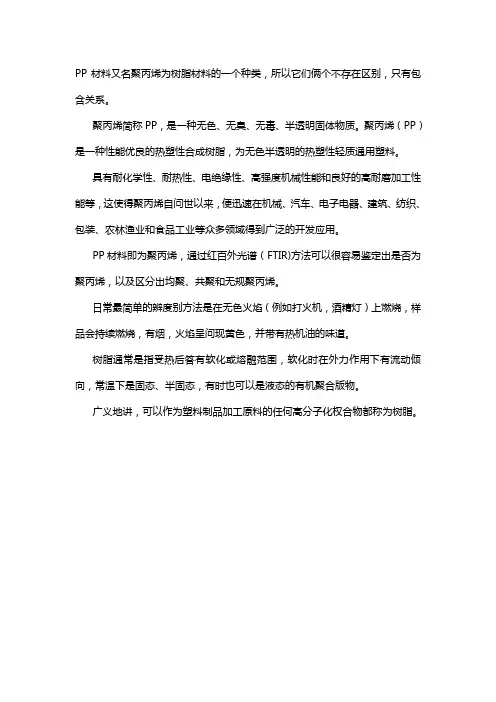

聚丙烯树脂介绍 聚丙烯最突出的性质是多面性，它能适合于许多加工方法和用途。它的价值和多面性主要来自于优良的耐化学品性能、在大宗热塑性塑料中最低的密度和最高的熔点、适中的成本。根据高分子链立体结构不通，聚丙烯有三个品种：等规聚丙烯（IPP)，间规聚丙烯（SPP）和无规聚丙烯（APP）。

化学和性能 聚丙烯（简称PP）与聚乙烯（PE）不同之处在于，前者每隔一个碳原子上就有一个甲基，这起到使链硬化的作用。除非这些甲基处于链的同一侧位置上，聚合物不会结晶。在Natta和Ziegler（互相独立地）开发出立体定向催化剂之前，只能生产出软且粘连的无规立构聚丙烯。商业塑料的硬度和耐溶齐小胜源自结晶性。PP的链比PE的硬，因而PP有较高的熔化温度和抗张强度，但结晶度较低。PP均聚物的熔点约为330°F，取决于加热速度和热历史。

在PP链上间隔地插入乙烯（无规共聚），链会变得更缺乏规则和更柔软，从而降低聚合物的结晶度、模量、熔点和熔点锐度。典型的无规共聚物是比较透明的，熔点在293—305°F范围内。当乙烯含量升高时，聚合物的结晶度越来越低，最后变成乙烯一丙烯橡胶（EPR）。

另一类重要的共聚物是抗冲击非均相共聚物。这些产品是由橡胶（有时为PE）在均聚物基体中聚合而制得的。所用橡胶通常为EPR，它生成一个与均聚物基体分离的相态，形成有光雾。半透明的外观。这些材料并非真正的嵌段共聚物，因为其中的橡胶相可被溶剂所革取。用EPR与PP共混可得类似的产品，抗冲击共聚物具有和均聚体物相似的熔点。

分子量和分子量分布在PP加工过程中很重要。在446T和4．75磅负荷下的熔体流动是熔体粘度的一个指数，该指数与重均分子量相关。商品聚丙烯的熔体流动有低至0．25克／10分钟到高达800克／10分钟。分子量分布用重均分子量与数均分子量的比值来表示，高结晶度PP的这个比值可以高达11；而用作熔吹织物的PP则可低至2．l。这个比值在纤维纺丝过程中极为重要，而且影响到挤压、挤出物胀大、模塑内应力和定向过程。

象大多数聚合物一样，聚丙烯会氧化，特别是在熔化加工过程中。就PP而论，采取清除攻击叔氢的自由基来保护聚合物。对于在高温下长期使用的PP，则采用复杂的多组分稳定剂体系；对于限制气味或味道的场合，稳定体系必须非常简单。如果用于防阳光（紫外线）可加入炭黑或用专门的稳定方法。

普通PP的抗张强度为34．5MPa，弯曲模量约为1723MPa。有抗张强度为100MPa，弯曲模量为9650MPa的玻璃填充级PP。矿物填充级PP的弯曲模量可高

达约4480MPa，但抗张强度增加不多。在低于一75°F时仍保持延展性。抗张强度低至18 6MPa和弯曲模量低至689MPa的抗冲击共聚物已经不是最近出现的品种了。现代聚合反应过程能生产出可填补聚丙烯与烯烃橡胶之间空白的材料。 除了强氧化剂和非极性溶剂外，PP对化学侵蚀有很强的抵抗力。例如，发烟硝酸或热的浓硫酸能使PP降解，但浓度较低的溶液则对PP无害。液体如汽油、二甲苯和氯代烃能使PP溶胀并变软。共聚物溶胀程度比均聚物高。PP从这类溶剂中取出后，其尺寸又会恢复原状。由于PP表面惰性极大，如果不采用火焰处理或类似技术，很难在PP上进行印刷、涂漆及粘合。

聚丙烯的燃烧热很高，很难制成阻燃级产品，但市场上有几种牌号的阻燃级PP出售。PP还是优秀的电绝缘体，其介电常数和损耗因数很低。它的耐湿性很好，但不是良好的阻隔氧气的材料。

用途 纤维是PP的一个主要市场。通过拉伸或定向，可使其抗张强度提高15倍之多。抽丝产品包括衣物、尿布、非织品。家具革、农用袋、线绳、铺地织物、带。地毯和地毯背村。PP还可以铸造或定向拉伸成为薄膜。定向薄膜可作为香烟。糖果及许多物品的包装材料；非定向膜用于电容器或包装材料。

PP片材用于制热成型的食品容器，这连同隔潮和传气传味性能必须符合FDA规定。新型极低模量级产品可以用压延机压延，并与软质乙烯基树脂争夺市场。

通过注射吹塑法、挤压吹塑法或拉伸吹塑法，可以把PP加工成中空制品。为了提高吹塑和热成型性能，已开发出高熔体强度级PP。

市场上有快速加工挤压贴胶级PP；聚丙烯卓越的电性能，使其适合于作电话线和数据传输电缆的绝缘材料。

许多不同类型的注塑部件是由PP或它的抗冲击共聚物制成的。在汽车市场。，共聚物被用作内部装演和面板、外部组件和蓄电池等；均聚物和填充级用于发动机箱罩或作仪表板。

玻璃填料级PP用作装饰品或器具的部件。所有无填料的PP树脂均可作家用品，医疗器具，包括一次性放射性杀菌用品，主要使用低成本的均聚物和无规共聚物。薄壁模塑容器扩大了PP传统包装市场的范围，如防窜改的密封器和配料器。

PP均聚物 聚丙烯（PP）作为热塑塑料聚合物于1957年开始商品化生产，是有规立构聚合物中的第一个。其历史意义更体现在，它一直是增长最快的主要热塑性塑料，1991年它的世界总产量达到240亿磅。它在热塑性塑料领域内有十分广泛的应

用，特别是在纤维和长丝、薄膜挤压、注塑加工等方面。

化学和性质 PP是以金属有机有规立构催化剂（Ziegler－Natta型），使丙烯单体在控制的温度和压力条件下合成的。因所用催化剂和聚合工艺不同，所得聚合物的分子结构有三种不同类型的立体化学结构，数量也不一样。这三种结构是指等规聚合物、间规聚合物和无规聚合物。在等规聚丙烯（最常见的商品形式）中，甲基原子团都处在聚合物骨架的同一侧，这一结构很容易形成结晶态。等规形式的结晶性赋予它良好的抗溶剂和抗热性能。在前十年期间所用的催化剂技术使非等规异构体的生成达到最少程度，消除了对无价值的无规组分进行分离的必要性，简化了生产步骤。

生产聚丙烯的工艺主要有两种：一种是气相法；一种是液体丙烯淤浆法。此外，还有一些老式淤浆工艺装置在运行，它们采用一种液态饱和烃作为反应介质。典型的等规聚丙烯均聚物的性能见表1。

比较而言，高密度和低密度聚乙烯都有较高的密度，相当低的熔点和较低的弯曲模量即刚度。这些性能差异导致了最终用途不同。刚度和易定向性使聚丙烯均聚物适合制作各种纤维和用于延展带，而它们较高的耐热性使它们能用于制作硬的高压容器和器具及汽车的模塑部件。

影响聚丙烯均聚物的加工性能和物理性能的主要因素包括：分子量（通常用流速表示）；分子量分布（简称MWO）；有规立构性和助剂。聚丙烯平均分子量范围从约200 000到 600 000。分子量分布通常用聚合物的重均分子量（Mww）与数均分子量（Mnn）的比值表示， Mww／Mnn。该式又称为多分散性指

数。

一个聚合物的分子量分布对它的加工性能和最终使用性能有举足轻重的影响。这是因为熔融态的聚丙烯对剪切敏感，即当施加的压力升高时，其表观粘度降低。分子量分布范围宽的聚丙烯比分布窄的更对剪切敏感，因而具有宽范围分子量分布的材料在注塑过程中更易于加工。某些特定的用途，特别是纤维，则要求窄范围的分子量分布。分子量分布与催化剂体系和聚合反应工艺都有关系。

常用过氧化物在反应器后面的挤压过程进行化学裂解，使分子量分布范围变窄。这一过程称为控制流变学（CR）过程。

与聚乙烯相比较，等规聚丙烯更易受光和热而氧化降解。在通常的加工和最终使用条件下，聚丙烯要经受无规的断链作用，导致分子量降低和流速升高。

所有的商品级聚丙烯都含有稳定剂，以便在加工时保护材料，提供令人满意的最终使用性能。对于特别的用途，除了加抗氧剂和紫外线抑制剂外，还须加其它添加剂。例如：在薄膜配方中加入润滑剂和防粘剂，以减少摩擦系数并防止薄膜自身粘连。在包装材料中添加抗静电以消除静电荷。为了提高透明度或缩短模型周期，则需用成核剂。

均聚物树脂通常接流速和最终用途分类。流速取决于平均分子量和分子量分布两者。 某些特殊用途要求流速高达400分克／分钟，而普通商品均聚物的流速则在0．5—50分克／分钟的范围以内。流速通常是确定加工特性最主要的因素。

加工和应用 聚丙烯极好的流动性能和宽范围的流速，以及其它独特的聚合物特性相结合，使它具有优异的加工性能。较低的流速能满足挤压带、带状长丝和单丝等的加工要求，还能使成品有抗张强度和低延伸性，同时保持足够的横向完整性，使卷丝机导向装置上的劈裂和粉尘飞扬的情况达到最低程度。为了抵消它们特有的低横向强度和断裂倾向（原纤化），定向程度更高的薄膜到纤维产品，如：粗纤度纺织品、细绳和绳子，通常要求流速在7～20的范围内。含有发泡剂的装饰带条产品是由流速接近于10的聚丙烯挤压而成的，这样才能使熔体强度和定向能力达到适当的均衡。这种聚合物经中等程度的定向，能产生光滑的类似缎于一样的表面效果，产品有足够的横向强度可以延缓断裂。非织布和多丝产品的挤压需要一种低粘度、自由流动的材料，因此，流速极高的聚丙烯用于这些用途。

浇铸PP薄膜大量用于绘图艺术品方面。另外，薄膜可以双轴取向和热变定，使具有极好的机械性能和热性能，应用于各种性能层合材料和包装材料方面。使用管式水冷激工艺可以把PP加工成共挤出吹制薄膜以及单层薄膜。

热成型用的挤塑片材要求使用低流速配方的材料，使具有足够的熔体强度。当使用PP挤塑型材时，较低的流速加工性能总是要好些。型材挤压通常限于较小的截面以便能用水急冷保证产品具有足够的韧度。PP还可以挤塑成管状产品，如饮料吸管和饮用水管。PP在线缆涂层方面也有用途。

在用量方面仅次于挤塑的注塑加工很适应聚丙烯的特性。PP良好的流动性能和强韧机械特性，被利用来生产许多种不同类型的具有内在的强韧机械性能的产品。良好的加工性能与极好的抗应力断裂性能产生了优良的模塑成型的密封罩。一般而言，低流速配方材料用于生产厚壁产品和那些要求韧性的产品。高流速的材料用于生产薄壁部件和要求快速加工的产品。

市场 PP均聚物可使用各种加工工艺，生产范围很宽的产品。挤塑制品是消耗PP的最大市场，而纺织纤维和单丝又是其中最大的部分。长期以来，PP一直是制造纤维的主要原料，这是因为它的着色能力、耐磨损、耐化学品性能以及有利的经济条件。定向和非定向薄膜占据挤塑制品市场的第二大份额，并且是继续保持增长的领域。

接下来，注塑品是PP均聚物的第二大市场，包括容器、密封器、汽车方面的应用、家庭用品、玩具及其它许多消费品和工业方面的最终用途。许多吹塑容器选用聚丙烯，是因为它的良好的隔潮性能和足够的清沏度。
