钢结构建筑的疲劳与损伤分析
钢结构建筑在现代建筑领域中被广泛应用，其具备高强度、轻质、耐久等优点，然而由于长期受力及外界环境的影响，钢结构建筑也存在疲劳与损伤的问题。本文将探讨钢结构建筑的疲劳与损伤分析，以便更好地理解和处理这一问题。
一、疲劳分析
1. 疲劳现象的原因
钢结构建筑在使用过程中会受到重复载荷作用，这种重复载荷作用会导致结构材料内部的微小裂纹不断扩展，最终导致结构的失效。这种现象被称为疲劳。
2. 疲劳特征
疲劳在钢结构建筑中表现为结构的变形、裂纹扩展以及结构强度的逐渐下降。在某些情况下，疲劳还可能导致结构的坍塌。因此，疲劳分析对于确保钢结构建筑的安全性至关重要。
3. 疲劳分析方法
疲劳分析的方法包括实验研究和数值模拟。实验研究通过对钢结构建筑进行不同程度的重复载荷测试，观察结构的变形和破坏情况，以获取疲劳寿命和失效机理等信息。数值模拟则通过建立物理模型和应力分析模型，利用计算机软件进行结构响应和破坏预测。
4. 疲劳寿命评估 疲劳寿命评估是疲劳分析的核心内容之一，它用于评估钢结构在一定重复载荷下的使用寿命。常用的评估方法包括SN曲线法、应力幅与寿命法等。通过这些评估方法，可以得到钢结构在不同载荷条件下的疲劳寿命，从而指导设计和维护工作。
二、损伤分析
1. 损伤类型
钢结构建筑在使用过程中可能会出现多种损伤类型，如腐蚀、脆性断裂、焊接缺陷等。这些损伤类型会导致结构强度的下降和变形的增加，进而影响结构的安全性和使用寿命。
2. 损伤评估方法
损伤评估方法主要包括非破坏检测和结构评估两个方面。非破坏检测方法通过利用物理信号来检测结构内部的缺陷和损伤，如超声波检测、磁粉检测等。结构评估则通过分析损伤的类型、程度以及对结构强度和稳定性的影响来评估结构的安全性。
3. 损伤修复和加固
当发现钢结构建筑存在损伤时，需要进行相应的修复和加固措施。修复方法包括焊接、补强、涂覆等，以修复结构损伤并恢复结构的强度和稳定性。加固方法则通过增加结构承载能力来提高结构的安全性和使用寿命。

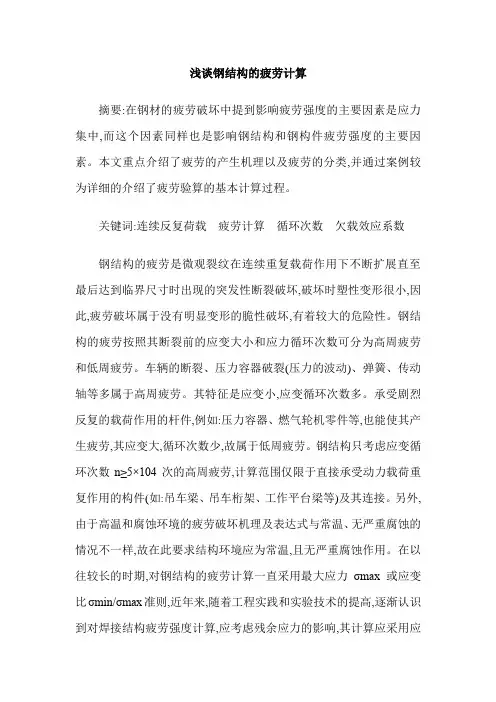

浅谈钢结构的疲劳计算
摘要:在钢材的疲劳破坏中提到影响疲劳强度的主要因素是应力集中,而这个因素同样也是影响钢结构和钢构件疲劳强度的主要因素。本文重点介绍了疲劳的产生机理以及疲劳的分类,并通过案例较为详细的介绍了疲劳验算的基本计算过程。
关键词:连续反复荷载 疲劳计算 循环次数 欠载效应系数
钢结构的疲劳是微观裂纹在连续重复载荷作用下不断扩展直至最后达到临界尺寸时出现的突发性断裂破坏,破坏时塑性变形很小,因此,疲劳破坏属于没有明显变形的脆性破坏,有着较大的危险性。钢结构的疲劳按照其断裂前的应变大小和应力循环次数可分为高周疲劳和低周疲劳。车辆的断裂、压力容器破裂(压力的波动)、弹簧、传动轴等多属于高周疲劳。其特征是应变小,应变循环次数多。承受剧烈反复的载荷作用的杆件,例如:压力容器、燃气轮机零件等,也能使其产生疲劳,其应变大,循环次数少,故属于低周疲劳。钢结构只考虑应变循环次数n≥5×104次的高周疲劳,计算范围仅限于直接承受动力载荷重复作用的构件(如:吊车梁、吊车桁架、工作平台梁等)及其连接。另外,由于高温和腐蚀环境的疲劳破坏机理及表达式与常温、无严重腐蚀的情况不一样,故在此要求结构环境应为常温,且无严重腐蚀作用。在以往较长的时期,对钢结构的疲劳计算一直采用最大应力σmax或应变比σmin/σmax准则,近年来,随着工程实践和实验技术的提高,逐渐认识到对焊接结构疲劳强度计算,应考虑残余应力的影响,其计算应采用应力幅准则。即影响焊接结构疲劳强度的因素除应力集中和应力循环次数外,再就是应力幅Δσ=σmax-σmin,而ρ和σmax对其并无明显影响。
1 疲劳计算
《钢结构设计规范》(GB 50017-2003)规定n≥5×104为疲劳寿命底限,因此,对承受动力载荷重复作用的钢结构构件(如:吊车梁)及其连接,当应力变化的循环次数n≥5×104次时,应进行高周疲劳计算。由于现阶段对不同类型构件和连接的疲劳裂缝的形成、扩展以至于断裂这一全过程的极限状态研究不足,掌握的疲劳强度数据只是结构抗力表达式中的材料强度部分,故《规范》规定疲劳计算应采用容许应力幅法。因此在验算时应去重复作用的活载荷的标准值按照弹性工作计算应力幅,而不计永久载荷,因后者产生的应力值不变,没有应力幅。在计算时不计吊车动力系数,应按实验结果确定的容许应变幅中已包含了动力的影响。疲劳计算的部位一般为受拉区应力集中比较突出处,对全压应力循环区可不做验算,因为此种部位即使出现裂纹也不易继续扩展。疲劳计算分常幅计算和变幅计算,钢结构的疲劳计算属于后一种情况,但后一种变幅疲劳计算的方法是以理想的常幅疲劳计算为基础的。

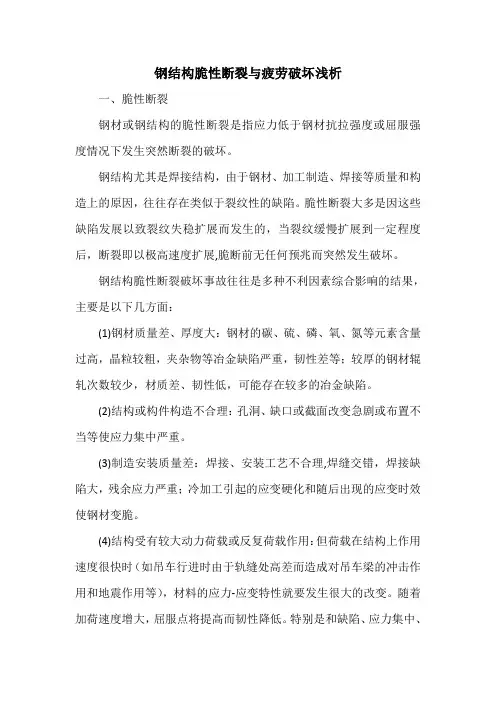

钢结构脆性断裂与疲劳破坏浅析
一、脆性断裂
钢材或钢结构的脆性断裂是指应力低于钢材抗拉强度或屈服强度情况下发生突然断裂的破坏。
钢结构尤其是焊接结构，由于钢材、加工制造、焊接等质量和构造上的原因，往往存在类似于裂纹性的缺陷。脆性断裂大多是因这些缺陷发展以致裂纹失稳扩展而发生的，当裂纹缓慢扩展到一定程度后，断裂即以极高速度扩展,脆断前无任何预兆而突然发生破坏。
钢结构脆性断裂破坏事故往往是多种不利因素综合影响的结果，主要是以下几方面：
(1)钢材质量差、厚度大：钢材的碳、硫、磷、氧、氮等元素含量过高，晶粒较粗，夹杂物等冶金缺陷严重，韧性差等；较厚的钢材辊轧次数较少，材质差、韧性低，可能存在较多的冶金缺陷。
(2)结构或构件构造不合理：孔洞、缺口或截面改变急剧或布置不当等使应力集中严重。
(3)制造安装质量差：焊接、安装工艺不合理,焊缝交错，焊接缺陷大，残余应力严重；冷加工引起的应变硬化和随后出现的应变时效使钢材变脆。
(4)结构受有较大动力荷载或反复荷载作用：但荷载在结构上作用速度很快时（如吊车行进时由于轨缝处高差而造成对吊车梁的冲击作用和地震作用等），材料的应力-应变特性就要发生很大的改变。随着加荷速度增大，屈服点将提高而韧性降低。特别是和缺陷、应力集中、低温等因素同时作用时，材料的脆性将显著增加。
(5)在较低环境温度下工作：当温度从常温开始下降肘,材料的缺口韧性将随之降低,材料逐渐变脆。这种性质称为低温冷脆。不同的钢种，向脆性转化的温度并不相同。同一种材料,也会由于缺口形状的尖锐程度不同，而在不同温度下发生脆性断裂。所以，这里所说的"低温"并没有困定的界限。为了确定缺口韧性随温度变化的关系，目前都采用冲击韧性试验。显而易见,随着温度的降低，Cv能量值迅下降，材料将由塑性破坏转变为脆性破坏。同时可见，钢材由塑性破坏到脆性破坏的转变是在一个温度区间内完成的，此温度区T1－T2称为转变温度区。在转变温度区内，曲线的转折点〈最陡点〉所对应的温度T0称为转变温度。如果把低于T0的完全脆性破坏的最高温度Tl作为钢结构的脆断设计温度，即可保证钢结构低温工作的安全。这一脆断设计温度是根据大量使用经验和实验资料统计分析确定的。对于一般钢结构,取对应于Cv=2.07公斤-米的温度。为了保证钢结构的安全使用，应保证其使用温度高于T1。
欧标钢结构设计手册 疲劳
疲劳是影响钢结构安全性和耐久性的一个重要因素。在长期使用中，钢结构会受到反复的荷载作用，导致材料的内部产生微小裂纹，并逐渐扩展至破坏。因此，研究和控制疲劳对于钢结构设计非常重要。欧标钢结构设计手册提供了详细的疲劳分析和设计准则，旨在确保钢结构的疲劳强度和可靠性。
1. 疲劳分析基础
在进行钢结构的疲劳设计之前，需要对其受力情况进行全面的分析。疲劳分析基础包括荷载谱分析、疲劳损伤积累和疲劳寿命评估。荷载谱分析是通过对实际荷载的测量和分析，得到荷载时间历程，并进行频域分析，确定其主要频率成分和振幅。疲劳损伤积累是指在一定的时间内，由于荷载的反复作用，材料内部的裂纹不断扩展，直至破坏。疲劳寿命评估是通过计算疲劳寿命的方法，确定材料在特定荷载作用下的耐久性能。
2. 疲劳试验和材料参数
欧标钢结构设计手册规定了疲劳试验的要求和方法，以获取钢材的疲劳性能参数。试验包括疲劳强度试验、疲劳寿命试验和裂纹扩展试验等。疲劳强度试验是通过施加不同的荷载谱，确定材料疲劳极限和疲劳裂纹扩展速率。疲劳寿命试验是通过施加特定的荷载谱，确定材料在一定应力幅下的疲劳寿命。裂纹扩展试验是为了确定裂纹扩展速率，可根据砂轮磨擦试验、盖板试验等方法来进行。通过这些试验，在结构设计中可以更准确地评估材料的疲劳性能。 3. 疲劳设计准则
欧标钢结构设计手册制定了一系列疲劳设计准则，用于指导钢结构在疲劳荷载下的设计。准则包括材料的疲劳极限和疲劳寿命、应力集中系数、修正系数等。疲劳极限和疲劳寿命是根据试验数据和统计方法得到的参数，用于确定特定荷载作用下的疲劳设计应力范围。应力集中系数是考虑结构中应力集中点的存在，通过修正系数来估计疲劳强度。修正系数包括尺寸系数、表面处理系数、载荷工况系数等，用于提高疲劳设计的准确性和可靠性。
4. 疲劳分析软件和计算方法
为了更高效地进行疲劳分析和设计，欧标钢结构设计手册提供了多种疲劳分析软件和计算方法。这些软件和方法以理论和经验为基础，可以通过输入材料参数、荷载谱和结构几何特征等信息，进行疲劳强度计算和寿命评估。同时，也可以通过这些软件和方法进行参数优化和疲劳强度验证，提高钢结构设计的准确性和效率。
