JIS UDC669.141.24-42

G 3505 低碳钢线材

JIS G 3505-1996

平成8年6月1日 修改 日本工业标准调查会 审议 （日本标准协会 发行） 日本工业标准 JIS 低 碳 钢 线 材 G3505-1996 1. 适用范围 这个标准是针对用作铁线、镀锌铁线等制造的低碳钢线材（以下叫线材）制 定的。但是不包括焊接棒状芯线用线材。 备注1. 除了购买者根据与制造商预先商定的主体规定的项目外，还可以指定附件1 的特别质量规定的1、2以及3的一部分或全部。 附件1 1.低碳钢的规定 附件1 2.Mn的规定 附件1 3.尺寸公差以及直径偏差规定 2.这个标准的引用标准，由付表1表示 3.这个规格标准对应的国际标准如下 ISO 8457-1 Steel wire rod-Part 1:Diensions and tolerances ISO 8457-2 Steel wire rod-Part 2:Quality requirements for unalloyed steel wire rod for conversion to wire 4.根据国际标准的质量规定，由附件2规定 2.种类以及标记 线材的种类有8种，它们的标记如表1 3.化学成分 线材有6种试验，它的钢水分析值根据表1。 表1 化学成分 单位% 种类的标记 C Mn P S SWRM 6 0.08以下 0.60以下 0.040以下 0.040以下

SWRM 8 0.10以下 0.60以下 0.040以下 0.040以下

SWRM 10 0.08~0.13 0.30~0.60 0.040以下 0.040以下

SWRM 12 0.10~0.15 0.30~0.60 0.040以下 0.040以下

SWRM 15 0.13~0.18 0.30~0.60 0.040以下 0.040以下

SWRM 17 0.15~0.20 0.30~0.60 0.040以下 0.040以下

SWRM 20 0.18~0.23 0.30~0.60 0.040以下 0.040以下

SWRM 22 0.20~0.25 0.30~0.60 0.040以下 0.040以下

备注 指定全脱氧钢的场合，种类标记末尾加K。

例 SWRM 10K G 3505-1996 4. 尺寸 线材的直径以及允许公差和直径偏差（¹），规定如下。 注（¹） 直径偏差是指同一断面内直径最大值和最小值的差。 （1）线材的标准直径根据表2。 表2 标准直径 单位 mm 5.5，6，6.4，7，8，9，9.5，10，11，12，13，14，15，16，17，19

（2）线材的直径的允许公差以及直径偏差根据表3。 表3 允许公差以及直径偏差 单位 mm 直径 允许公差 直径偏差 15以下 ±0.40 0.64以下 15~25 ±0.50 0.80以下

25以上 ±0.60 0.96以下

5. 外观 线材在使用上不允许有有害的缺陷。但是，用一般的检查方法很难将全长上的缺陷检查出来，还有因为不能完全去除而存在的不正常部分，因而，不正常部分的处理由交接当事者之间协商规定。 6. 试验 6.1 分析试验 6.1.1 分析试验的一般事项以及分析试验材料的采集方法 线材的化学成分，根据钢水分析的需求，分析试验的一般事项以及分析试验材料的采集方法，根据JIS G 0303的3.（化学成分）。 6.1.2 分析方法 分析方法根据以下选择。 JIS G 1211，JIS G 1212，JIS G 1213，JIS G 1214，JIS G 1215，JIS G 1253，JIS G 1256，JIS G 1257

7. 检查 检查根据如下 （1）检查的一般事项根据JIS G 0303。 （2）化学成分必须适合3.。 （3）尺寸必须适合4.。 （4）外观必须适合5.。 （5）根据交接当事者之间的协定，有附件1的特别质量规定的场合，必须适合附件1的1.，2.以及3.。

8. 表示 检查合格的线材作标记，下面的项目用适当的方法表示。但是，得到购买者认可的场合，其中一部分可以省略。 （1）种类标记 （2）炉号还有检查编号 （3）线材的直径 （4）制造商名称还有其他略 G 3505-1996 9. 报告 购买者有要求的场合，制造商要提供规定项目的实际效果表(报告)。还有，全脱 氧钢的场合，报告中要有Si的含量。

付表1 引用标准 JIS G 0303 钢材的检查通则 JIS G 1211 铁以及钢--碳的分析方法 JIS G 1212 铁以及钢中Si的分析方法 JIS G 1213 铁以及钢中Mn的分析方法 JIS G 1214 铁以及钢中P的分析方法 JIS G 1215 铁以及钢—S的分析方法 JIS G 1253 铁以及钢—脉冲放电发光分光分析方法 JIS G 1256 铁以及钢的荧光X射线分析方法 JIS G 1257 铁以及钢—原子吸光分析方法 G3505-1996 附件1 特别质量规定 特别质量规定（包括适用的场合的表示方法），适用于根据交接当事者的协定，根据指定的项目，制造商加以实施。

1. 低碳素钢的指定 根据交接当事者的协定，可以指定附件1表1的低碳素钢 附件1表1 化学成分 单位% 种类的标记 C Mn P S SWRM 2 0.04以下 0.60以下 0.040以下 0.040以下

SWRM 4 0.06以下 0.60以下 0.040以下 0.040以下

2. Mn的指定 根据交接当事者的协定，仅限高强度的焊接铁丝网用异形铁线使用的场合，可作以下指定。 Mn：0.60%以上（希望在0.60~0.90）

3. 尺寸允许公差以及直径偏 差根据交接当事者的协定，可以指定附件1表2 附件1表2尺寸允许公差以及直径偏差 单位 mm 直径 允许公差 直径偏差 15以下 ±0.30 0.48以下 15~25 ±0.40 0.64以下 G 3505-1996 附件2 根据国际标准的质量规定 作为附件2的前言 附件2是关于ISO 8457-2 ：1989 （Steel wire rod-Part 2:Quality requirements for unalloyed steel wire rods for conversion to wire）规定的种类作的规定

1. 适用范围 附件2的2，可以代替交接当事者之间协定正本中的3. 还有，附件2的2适用的时候，附件2的3是否适用由交接当事者之间事先商定。 11对应附件2的种类，附件1规定的内容不适用。

2. 化学成分 化学成分根据附件2表1 附件2表1 化学成分（%） 种类 C Si Mn P S 2CD5A 0.06以下 （¹） 0.40以下（2） 0.040以下 0.040以下

2CD5B 0.06以下 （¹） 0.50以下（2） 0.040以下 0.040以下

2CD6 0.08以下 （¹） 0.50以下（2） 0.040以下 0.040以下

2CD8 0.10以下 （¹） 0.60以下（2） 0.040以下 0.040以下

2CD10 0.08~0.13 （¹） 0.60以下（2） 0.040以下 0.040以下

2CD13A 0.10~0.15 （¹） 0.30~0.70 0.040以下 0.040以下

2CD13B 0.10~0.15 （¹） 0.60~1.00 0.040以下 0.040以下

2CD15 0.13~0.18 （¹） 0.30~0.60 0.040以下 0.040以下

2CD18A 0.15~0.20 （¹） 0.30~0.70 0.040以下 0.040以下

2CD18B 0.15~0.20 （¹） 0.60~1.00 0.040以下 0.040以下

2CD20 0.18~0.23 （¹） 0.30~0.60 0.040以下 0.040以下

2CD23A 0.20~0.25 0.10~0.35 0.30~0.70 0.040以下 0.040以下

2CD23B 0.20~0.25 0.10~0.35 0.60~1.00 0.040以下 0.040以下

注（¹）不脱氧0.05%以下，全脱氧钢、半脱氧钢0.35%以下。 （2）Mn的最低值可以在订货时商定。 2. 表面质量试验 缺陷深度用锉刀试验来测定。试验单位每10吨选择一卷最少采集3 个试片。试片要离开线材的端点的300mm以上。顺序如下。 （1） 试片直径的测定。 （2） 表面缺陷不能用肉眼确认的用锉刀 （3） 锉刀锉后，测定直径与锉前直径的差为缺陷的深度。允许值根据交接当事者之间的商定。 JIS G 3505-1996 低碳钢线材材说明 这个说明是用作对正本以及附件所规定的事情和与之相关的事情的说明，不属于标准的一部分。 1．修改的宗旨 这个标准是1980年修改的，以后被当作确认标准使用，约经过了15年。在这其间，制造商一方的钢铁制造技术有了提高，另一方面使用者一方也呈现出多样化、高要求，还看到特别定制的场合。 再有，从为第7次工业标准化推进长期计划策划制定的建议书的理念来看，与“推进国际化”相呼应的加快ISO（国际标准）和JIS（日本标准）统一，周围环境也发生着变化。 根据上述理由，对这个标准进重新认识进行这次修改。作为棒钢的产品标准还是第一次，为了使作为附件的“特别质量规定”采用的标准灵活机动，与低碳钢线材对应的ISO的种类介绍的事情是这次修改的重点。 这里也包括一部分以往的修改内容，介绍标准运用上的参考事项，让使用者方便使用。

2. 制定、修改的经过 这个标准到目前为止修改的重点如下。 1956年（昭和31年）8月：现在的体系更改制定 1960年（昭和35年）3月：尺寸范围的扩大等的修改 1965年（昭和40年）3月：增加光电测光式发光光谱分析法的修改 1971年（昭和46年）6月：含碳量范围缩小细化和种类标记等的修改 1973年（昭和48年）4月：Si X射线分析法相关的引用标准变更的修改 1980年（昭和55年）1月：消除导电率规定，引用标准的制定，伴随着修改修正标 准的格式，编辑上的修正等的修改 1996年（平成8年）6月： ISO标准的引进以及特别质量规定的采用等的修改

这次修改的担任，社团法人日本钢铁协会草案制定分会（JP5分会）组织修改后，由业务接办的社团法人日本钢铁联盟钢材标准委员会JP45对草案修改制定而成。 这个草案，1996年2月7日由社团法人日本钢铁联盟/钢材标准三方委员会审议，1996年2月的日本工业标准调查会钢铁部门会议审议通过，于1996年6月修改。

3.审议中作为特别问题的事项 （1） 弱脱养钢位置的明确化 以前的标准，包括不脱氧钢、全脱氧钢的标准，根据现在制钢厂商几乎都是连续铸造设备，进行所谓半脱氧钢的制造。这种钢的位置指明是否用标准来作明确的统一进行相关的讨论。根据前面所述，这个标准包括了不脱氧钢、全脱氧钢两方面，增加半脱氧钢，用3个种类来区别的探讨也进行过，预想特别是表示关系会变得烦琐复杂。 还有，根据脱氧状态进行区分对用户是否有益也进行过讨论。结果，这个标准询 问用户的意向，没有特别的必要性，按原来执行。

合集下载

材料选用手册

材料选用手册

常用材料选用及标记手册前言为方便产品设计开发，简化设计过程中的材料选用和规范统一，并结合我公司常用的各类材料，特编制本材料手册，以供各位产品设计人员在产品设计开发过程中查询和使用。

本材料手册规定了黑色金属材料、有色金属材料和非金属材料的牌号、标准号、规格、用途、标记示例及技术要求等内容，并编入了相关性能数据，以供查用。

研发部设计人员在产品研发、设计、选材、标记时，均应按本材料手册规定执行。

如在研发设计过程中，使用本材料手册规定以外的材料时，应先到研发部标准化处进行材料登记后，方可使用。

标准化人员应及时汇总新材料，并适时修订编入本材料手册。

由于页数较多，设计人员可在目录页中找到想看的章节，按住Ctrl键，用鼠标点所想看的章节就到了这一章节。

如要回到目录页，按住Ctrl键，用鼠标点任一章的名称就回到了目录页。

参考资料1、机．械工业常．用材料标．准汇编（行业标准）JCB2、中．国工业材．料大典．ZCD3、机．械设．计手册．(．第四版．．．)．（机械工业出版社）JSC4、实．用有色．金属材．料手册SSC5、常．用电．工材．料手册CDC6、电．线电．缆手册． DDC7、国．内粉．末冶金标．准汇编GFB8、磨．料与磨．具国家标．准汇编MMB9、供．应商资．．料汇编GSZ目录前言﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1 第一章铸造金属材料﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 3 第二章钢和钢材﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 7第三章铝和铝材﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 20 第四章铜和铜材﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍24 第五章其它金属材料﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍27 第六章塑料﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍31 第七章橡胶﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍38 第八章其它﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 41 第九章电机专用材料﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍47 第十章砂轮、砂纸﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍52第一章铸造金属材料一、铸铁、铸钢件1、灰铸铁 YB/T 036.2-1992 ( ZCD-1 P5 )标记示例：铸铁 HT150 YB/T 036.22、球墨铸铁件 GB/T 1348-1988 ( JSC-1 P3-76 )标记示例：铸铁 QT600-3 GB/T 13483、一般工程用铸造碳钢件 GB/T 11352-1989 ( ZCD-1 P22 )标记示例：铸钢 ZG230-450 GB/T 113524、铸造合金钢 JB/T 6402-2006( JSC-1 P3-67 )标记示例：铸钢 ZG40Cr1 JB/T 6402二、铸造有色金属1、压铸铝合金 GB/T 15115-1994 ( ZCD-2 P292 )标记示例：压铸铝合金 YZAlSi11Cu3 GB/T 15115其中：ADC6、ADC12为日本铝合金代号，标记示例：压铸铝合金 ADC6 JIS H53022、压铸锌合金 GB /T 13818-1992( ZCD-2 P565 )标记示例：压铸锌合金 ZZnAl4Y GB/T 138183、压铸镁合金GB/T 19078-2003标记示例：压铸镁合金AZ91D GB/T 190784、压铸铜合金GB/T 15116-1994( ZCD-2 P21 )标记示例：压铸铜合金YZCuZn40Pb GB/T 151165、重熔用电工铝锭 GB 12768-1991 交流电机转子铸铝专用 ( SSC P241 )标记示例：电工铝 Al 99.65E GB 127686、铸造铝合金 GB/T1173-1995标记示例：铸造铝合金ZAlSi7Mg GB/T 1173第二章钢和钢材一、钢的分类、牌号和性能1、碳素结构钢 GB/T 700―2006 ( ZCD-1 P167 )2、冷镦和冷挤压用钢 GB/T 6478-2001( ZCD-1 P34 )特性与用途：Q235A具有一定的强度、塑性和硬度，焊接性能尚好，是一般构件常用材料，用于制造各种机件，如板条、拉条、套环、螺钉、螺母、轴套、链片、销轴等。

日本金属材料牌号表示方法

日本金属材料牌号表示方法

日本金属材料牌号表示方法一、日本有色金属的牌号表示方法?????日本JIS标准编号由JIS、字母类号、数字类号、序号和制定年份组成。

牌号基本上由材料类别字母代号、数字组和产品形状代号组成。

有关金属材料的牌号表示方法、产品形状代号、铜材和铝材的状态代号分别见下列各表。

有色金属产品形状代号及名称铜和铜合金状态代号及名称有色金属加工产品状态代号表示方法的品种和类别，如SKS表示合金工具钢（其中的一种）、SUJ表示高碳铬轴承钢，SNCM表示Ni—Cr—Mo钢等。

?第三部分为数字，用来表示钢类或钢材序号或坑拉强度最低值（≥×××MPa）如SS400表示碳素结构钢，其最低抗拉强度值为400Mpa。

在牌号组成主体之后，根据需要，有时附加表示钢材形状、制造方法及热处理等的后缀字母，以示区别。

??1.2各类钢牌号表示方法??1.2.1普通结构钢牌号表示方法?SS×××普通结构钢的牌号。

第一个S表示钢（Steel），第二个S表示结构的（Structural），×××表示抗拉强度最低值（×××MPa），JISG3101标准中有SS330、SS440、SS490和SS540四种牌号。

?焊接结构用碳素钢用SM490A 等表示牌号，M 代表中碳，后缀A 表示质量等级。

JISG3106标准中有400、490、520和570四个强度等级的多个牌号。

前三个等级的钢仅控制P 、S 含量，后一个强度等级的钢尚需控制C 和Mn 的含量。

Y 表示抗拉强度相同的钢，屈服点值略高于同类牌号的钢，除后缀A 外，尚可加后缀B 、C 。

??1.2.2机械制造用结构钢牌号表示方法?这类钢包含了我国的优质碳素结构钢和合金结构钢，下面介绍碳含量的数字代号。

?结构钢牌号后面两位数字表示碳含量表示百分数平均值×1002，小数点数字全部略去取整数。

高强钢的应用研究专题报告

高强钢的应用研究专题报告

34-E023CB-A0303±800kV特高压直流输电线路工程高强钢应用专题技术报告黄大维省电力设计院2007年7月目录1 概述 (1)2 高强钢应用现状 (1)2.1 国内外钢材应用现状 (1)2.2 国内外输电线路中高强钢的应用情况 (2)2.3 高强钢原材料市场的调查 (4)2.4 铁塔加工能力调查 (6)3 高强钢的材料参数 (7)4 高强钢应用的设计研究 (9)4.1 概述 (9)4.2 轴心受力强度控制杆件的计算 (11)4.3 轴心受压稳定控制杆件的计算 (12)4.3.1 美国《输电塔设计导则》受压杆件计算方法 (13)4.3.2 《02规定》铁塔轴心受压构件稳定系数 (15)4.3.3 高强钢稳定系数的计算 (17)4.3.4 压杆稳定强度折减系数的影响 (19)4.4 高强度钢级别选用 (25)5 高强螺栓的使用研究 (25)5.1 螺栓的选用 (25)5.2 螺栓防腐 (27)6 高强钢使用需注意问题 (27)7 高强钢拟在工程应用的成果 (28)8 结论 (29)1 概述目前我国直流线路运行的最高电压等级为±500kV，已建成和在建的±500kV线路已有7条，对±500kV线路的杆塔设计、材料选用已有设计规程、规定并有较为丰富的工程设计经验。

±800kV级特高压输电线路是迄今为止世界上最高电压等级的直流输电线路，在我国还是空白，电压等级由±500kV升到±800kV后，线路杆塔的尺寸、负荷发生了质的变化，杆塔设计荷载越来越大，常用的Q235和Q345热轧角钢强度和规格已难以满足使用要求，解决此问题一般可以采用组合角钢和钢管两种材料型式。

采用组合角钢来满足设计要求不但设计、加工、施工复杂，而且由于组合截面角钢风载体型系数较大，杆件数量及规格多，节点构造复杂，连接板、构造板、辅助材用量多，从而导致杆塔指标增加；采用钢管塔虽然强度容易满足，而且可以降低杆塔塔身风负荷，但钢管塔节点处理复杂，焊接量大，塔材运输困难，加之管材价格高，对于塔身风荷载所占比例不大的单回路杆塔，经济指标也不理想。

各国钢号对照表

各国钢号对照表

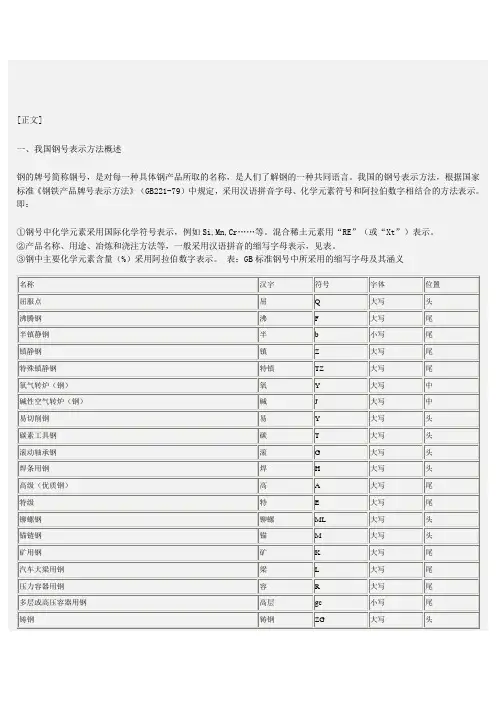

[正文]一、我国钢号表示方法概述钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。
