渐开线标准直齿轮几何尺寸计算公式渐开线标准直齿轮几何尺寸计算公式基本参数名称符号公式分度圆直径 d 齿顶高 h a齿根高 h f 全齿高 h 齿顶圆直径 d a (参照注释1) 齿根圆直径 d f (参照注释1) 基圆直径 d b 齿距 p齿厚 s槽宽 e中心距 a (参照注释1) 顶隙 c基圆齿距 p b (参照注释2) 法向齿距 p n注释:1、上面的符号用于外齿轮，下面的符号用于内齿轮;中心距计算公式上面符号用于外啮合齿轮传动,下面符号用于内啮合齿轮传动。
2、因为，所以。
齿轮基本参数:螺纹计算公式1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。
开式(半开式)齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。
为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1?17。
Z2=u?z1。
2、压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线(即齿廓的受力方向)与两节圆的公切线(即P点处的瞬时运动方向)所夹的锐角称为压力角，也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20”。
在某些场合也有采用α,14.5? 、15? 、22.50?及25?等情况。
3、模数m=p/ π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长,πd,z p模数m是决定齿轮尺寸的一个基本参数。
齿数相同的齿轮模数大，则其尺寸也大。
4、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。
为次引入了齿顶高系数和顶隙系数。
正常齿:h*a =1; C*=0.25 短齿:h*a =0.8; C*=0.3一般的直齿圆柱齿轮,啮合的条件是:模数相等,压力角相等一、 60?牙型的外螺纹中径计算及公差(国标GB 197/196)a. 中径基本尺寸计算:螺纹中径的基本尺寸=螺纹大径-螺距×系数值公式表示:d/D-P×0.6495例:外螺纹M8螺纹中径的计算8-1.25×0.6495=8-0.8119?7.188b.常用的6h外螺纹中径公差(以螺距为基准)上限值为”0”下限值为P0.8-0.095 P1.00-0.112 P1.25-0.118 P1.5-0.132 P1.75-0.150 P2.0-0.16 P2.5-0.17上限计算公式即基本尺寸,下限值计算公式d2-hes-Td2即中径基本尺寸-偏差-公差M8的6h级中径公差值:上限值7.188 下限值:7.188-0.118=7.07C常用的6g级外螺纹中径基本偏差: (以螺距为基准)P 0.80-0.024 P 1.00-0.026 P1.25-0.028 P1.5-0.032P1.75-0.034 P2-0.038 P2.5-0.042 上限值计算公式d2-ges即基本尺寸-偏差下限值计算公式d2-ges-Td2即基本尺寸-偏差-公差例M8的6g级中径公差值:上限值7.188-0.028=7.16下限值:7.188-0.028-0.118=7.042 注:?以上的螺纹公差是以粗牙为准,对细牙的螺纹公差相应有些变化,但均只是公差变大,所以按此控制不会越出规范界限,故在上述中未一一标出.?螺纹的光杆坯径尺寸在生产实际中根据设计要求的精度和螺纹加工设备的挤压力的不同而相应比设计螺纹中径尺寸加大0.04—0.08之间,为螺纹光杆坯径值,例我们公司的M8外螺纹6g级的螺纹光杆坯径实在7.08—7.13即在此范围.?考虑到生产过程的需要外螺纹在实际生产的未进行热处理和表面处理的中径控制下限应尽量保持在6h级为准二、 60?内螺纹中径计算及公差(GB 197 /196)a. 6H级螺纹中径公差(以螺距为基准)上限值:P0.8+0.125 P1.00+0.150 P1.25+0.16 P1.5+0.180P1.25+0.00 P2.0+0.212 P2.5+0.224 下限值为”0”,上限值计算公式2+TD2即基本尺寸+公差例:M8-6H内螺纹中径为:7.188+0.160=7.348 上限值:7.188为下限值b. 内螺纹的中径基本尺寸计算公式与外螺纹相同即D2=D-P×0.6495即内螺纹中径螺纹大径-螺距×系数值c. 6G级螺纹中径基本偏差E1(以螺距为基准)P0.8+0.024 P1.00+0.026 P1.25+0.028 P1.5+0.032P1.75+0.034 P1.00+0.026 P2.5+0.042例:M8 6G级内螺纹中径上限值:7.188+0.026+0.16=7.374下限值:7.188+0.026=7.214上限值公式2+GE1+TD2即中径基本尺寸+偏差+公差下限值公式2+GE1即中径尺寸+偏差三、外螺纹大径的计算及公差(GB 197/196)a. 外螺纹的6h大径上限值即螺纹直径值例M8为φ8.00上限值公差为”0”b. 外螺纹的6h级大径下限值公差(以螺距为基准)P0.8-0.15 P1.00-0.18 P1.25-0.212 P1.5-0.236 P1.75-0.265P2.0-0.28 P2.5-0.335大径下限计算公式:d-Td 即螺纹大径基本尺寸-公差例:M8外螺纹6h大径尺寸:上限为φ8,下限为φ8-0.212=φ7.788c. 外螺纹6g级大径的计算与公差6g级外螺纹的基准偏差(以螺距为基准)P0.8-0.024 P1.00-0.026 P1.25-0.028 P1.5-0.032 P1.25-0.024 P1.75 –0.034 P2.0-0.038 P2.5-0.042上限计算公式 d-ges 即螺纹大径基本尺寸-基准偏差下限计算公式 d-ges,Td 即螺纹大径基本尺寸-基准偏差-公差例: M8 外螺纹6g级大径上限值φ8-0.028=φ7.972下限值φ8-0.028-0.212=φ7.76注:?螺纹的大径是由螺纹光杆坯径及搓丝板/滚丝轮的牙型磨损程度来决定的,而且其数值在同样毛坯及螺纹加工工具的基础上与螺纹中径成反比出现即中径小则大径大,反之中径大则大径小.?对需进行热处理和表面处理等加工的零件,考虑到加工过程的关系实际生产时应将螺纹大径控制在6h级的下限值加0.04mm以上,如M8的外螺纹在搓(滚)丝的大径应保证在φ7.83以上和7.95以下为宜.四、内螺纹小径的计算与公差a. 内螺纹小径的基本尺寸计算(D1)径基本尺寸=内螺纹基本尺寸-螺距×系数例:内螺纹M8的小径基本尺寸 8-1.25×1.0825=6.646875?6.647b. 内螺纹6H级的小径公差(以螺距为基准)及小径值计算P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335P2.0 +0.375 P2.5 +0.48内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差注:6H级的下偏值为“0”内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差例:6H级M8内螺纹小径的上限值 6.647+0=6.6476H级M8内螺纹小径的下限值 6.647+0+0.265=6.912c. 内螺纹6G级的小径基本偏差(以螺距为基准)及小径值计算P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034P2.0 +0.038 P2.5 +0.042内螺纹6G级的小径下限值公式=D1+GE1即内螺纹基本尺寸+偏差例: 6G级M8内螺纹小径的下限值 6.647+0.028=6.6756G级M8内螺纹小径的上限值公式D1+GE1+TD1即内螺纹基本尺寸+偏差+公差例: 6G级M8内螺纹小径的上限值是6.647+0.028+0.265=6.94注:?内螺纹的牙高直接关系到内螺纹的承载力矩的大小,故在毛坯生产中应尽量在其6H级上限值以内?在内螺纹的加工过程中,内螺纹小径越小会给加工具——丝锥的使用效益有所影响.从使用的角度讲是小径越小越好,但综合考虑时一般采用小径的在中限至上限值之间,如果是铸铁或铝件时应采用小径的下限值至中限值之间 ?内螺纹6G级的小径在毛坯生产中可按6H级执行,其精度等级主要考虑螺纹中径的镀层,故只在螺纹加工时考虑丝锥的中径尺寸而不必考虑光孔的小径。

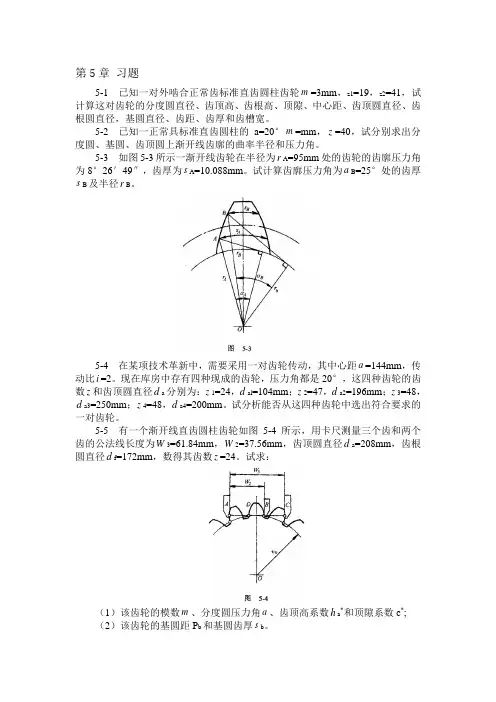

第5章习题5-1 已知一对外啮合正常齿标准直齿圆柱齿轮m=3mm，z1=19，z2=41，试计算这对齿轮的分度圆直径、齿顶高、齿根高、顶隙、中心距、齿顶圆直径、齿根圆直径，基圆直径、齿距、齿厚和齿槽宽。
5-2 已知一正常具标准直齿圆柱的a=20°m=mm，z=40，试分别求出分度圆、基圆、齿顶圆上渐开线齿廓的曲率半径和压力角。
5-3 如图5-3所示一渐开线齿轮在半径为r A=95mm处的齿轮的齿廓压力角为8°26′49″，齿厚为s A=10.088mm。
试计算齿廓压力角为a B=25°处的齿厚s B及半径r B。
5-4 在某项技术革新中，需要采用一对齿轮传动，其中心距a=144mm，传动比i=2。
现在库房中存有四种现成的齿轮，压力角都是20°，这四种齿轮的齿数z和齿顶圆直径d a分别为：z1=24，d al=104mm；z2=47，d a2=196mm；z3=48，d a3=250mm；z4=48，d a4=200mm。
试分析能否从这四种齿轮中选出符合要求的一对齿轮。
5-5 有一个渐开线直齿圆柱齿轮如图5-4所示，用卡尺测量三个齿和两个齿的公法线长度为W3=61.84mm，W2=37.56mm，齿顶圆直径d a=208mm，齿根圆直径d f=172mm，数得其齿数z=24。
试求：（1）该齿轮的模数m、分度圆压力角a、齿顶高系数h a*和顶隙系数c*;（2）该齿轮的基圆距P b和基圆齿厚s b。
5-6 一对渐开线外啮合直齿柱齿轮机构，两轮的分度半径分别为r1=30mm,r2=54mm，a=20°，试求：（1）当中心距a′=86mm时，啮合角a′是多少？两个齿轮的节圆半径r'1和r'2各为多少？（2）当中心距变为a′=87mm时，啮合角a′和节圆半径r'1和r'2又各为多少？（3）以上两种中心距情况下的两对节圆半径的比值是否相等，为什么？5-7 已知一对渐开线外啮合标准直齿柱齿轮，z1=18, z2=41，m=4mm，a=20°，h a*=1，试求：（1）两轮的几何尺寸r、r b、r f、r a和标准中心距a，以及重合度εa;（2）用长度度比例尺ul=0.5mm/mm画出理论啮合线N1N2在其上标出实际啮合线B1B2，并标出一对啮合区和两对啮合区，以及节点C的位置。
第2章渐开线圆柱齿轮几何参数设计计算2．1 概述渐开线圆柱齿轮设计是齿轮传动设计中最常用、最典型的设计，掌握其设计方法是齿轮设计者必须具备的，对于其它类型的传动也有很大的帮助。
在此重点讨论渐开线圆柱齿轮设计的设计技术。
2．2 齿轮传动类型选择直齿（无轴向力）斜齿（有轴向力，强度高，平稳）双斜齿（无轴向力，强度高，平稳、加工复杂）2．3 齿轮设计的主要步骤多级速比分配单级中心距估算齿轮参数设计齿轮强度校核齿轮几何精度计算2．4 齿轮参数设计原则（1) 模数的选择模数的选择取决于齿轮的弯曲承载能力，一般在满足弯曲强度的条件下，选择较小的模数，对减少齿轮副的滑动率、増大重合度，提高平稳性有好处。
但在制造质量没有保证时，应选择较大的模数，提高可靠性，模数増大对动特性和胶合不利。
模数一般按模数系列标准选取，对动力传动一般不小于2对于平稳载荷：mn=(0.007-0.01)a对于中等冲击：mn=(0.01-0.015)a对于较大冲击：mn=(0.015-0.02)a（2）压力角选择 an=20大压力角（25、27、28、30）的优缺点：优点：齿根厚度和渐开线部分的曲率半径增大，对接触弯曲强度有利。
齿面滑动速度减小，不易发生胶合。
根切的最小齿数减小。
缺点：齿的刚度增大，重合度减小，不利于齿轮的动态特性。
轴承所受的载荷增大。
过渡曲线长度和曲率半径减小，应力集中系数增大。
小压力角（14.5、15、16、17.5、18）的优缺点：优点：齿的刚度减小，重合度增大，有利于齿轮的动态特性。
轴承所受的载荷减小。
缺点：齿根厚度和渐开线部分的曲率半径减小，对接触弯曲强度不利。
齿面滑动速度增大，易发生胶合。
根切的最小齿数增多。
（3）螺旋角选择斜齿轮螺旋角一般应优先选取整:10-13.双斜齿轮螺旋角一般应优先选取:26-33.螺旋角一般优先取整数，高速级取较大，低速级取较小。
考虑加工的可能性。
螺旋角增大的优缺点：齿面综合曲率半径增大，对齿面接触强度有利。
圆柱齿轮传动的强度计算1 直齿圆柱齿轮传动的强度计算1.齿面接触疲劳强度计算为了保证在预定寿命内齿轮不发生点蚀失效，应进行齿面接触疲劳强度计算。
因此，齿轮接触疲劳强度计算准则为：齿面接触应力σH小于或等于许用接触应力σHP，即σH≤σHP赫兹公式由于直齿轮在节点附近往往是单对齿啮合区，轮齿受力较大，故点蚀首先出现在节点附近。
因此，通常计算节点的接触疲劳强度。
图a表示一对渐开线直齿圆柱齿轮在节点接触的情况。
为了简化计算，用一对轴线平行的圆柱体代替它。
两圆柱的半径ρ1、ρ2分别等于两齿廓在节点处的曲率半径，如图b所示。
由弹性力学可知，当一对轴线平行的圆柱体相接触并受压力作用时，将由线接触变为面接触，其接触面为一狭长矩形，在接触面上产生接触应力，并且最大接触应力位于接触区中线上，其数值为式中σH-接触应力（Mpa）Fn-法向力（N）L-接触线长度（mm）rS-综合曲率半径（mm）；±-正号用于外接触，负号用于内接触ZE-材料弹性系数（），，其中E1、E2分别为两圆柱体材料的弹性模量（MPa）；m1、m2分别为两圆柱体材料的泊松比。
上式表明接触应力应随齿廓上各接触点的综合曲率半径的变化而不同，且靠近节点的齿根处最大（图c、d）。
但为了简化计算，通常控制节点处的接触应力。
节点处的参数（1）综合曲率半径由图可知，，代入rE公式得式中：，称为齿数比。
对减速传动，u=i；对增速传动，u=1/i。
因，则有（2）计算法向力（3）接触线长度L引入重合度系数Ze，令接触线长度将上述参数代入最大接触应力公式得接触疲劳强度计算公式令，称为节点区域系数。
则得(1) 齿面接触疲劳强度的校核公式齿面接触疲劳强度的校核公式为(2) 齿面接触疲劳强度设计公式设齿宽系数，并将代入上式，则得齿面接触疲劳强度的设计公式式中:d1-小齿轮分度圆直径（mm）；ZE-材料弹性系数()，按下表查取；注：泊松比m1＝m2＝0.3Z H-节点区域系数，考虑节点处轮廓曲率对接触应力的影响，可由下左图查取。
