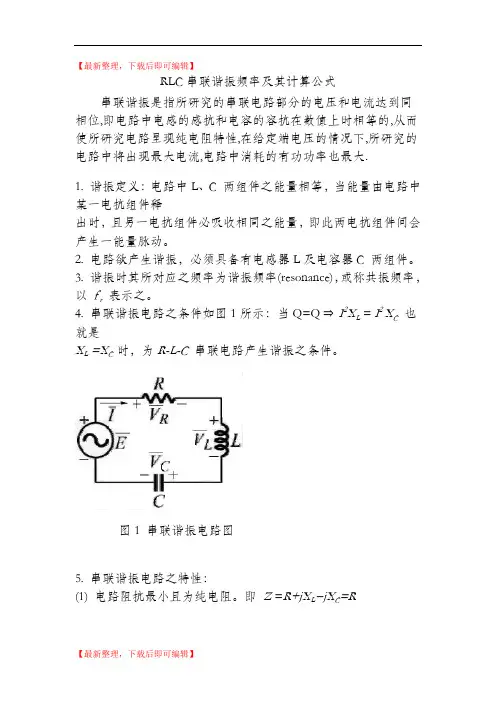

【最新整理，下载后即可编辑】RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。

4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。

即Z =R+jX L−jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。

7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。

(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。

(3) 电容抗与频率成反比，故为一曲线。

(4) 阻抗Z = R+ j(X L−X C)当f = f r时，Z = R 为最小值，电路为电阻性。

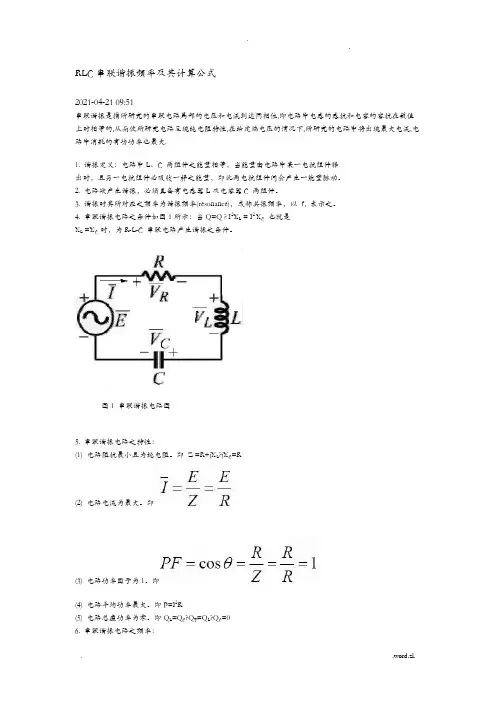

RLC串联谐振频率及其计算公式2021-04-21 09:51串联谐振是指所研究的串联电路局部的电压和电流到达同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收一样之能量，即此两电抗组件间会产生一能量脉动。

2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。

4. 串联谐振电路之条件如图1所示：当Q=Q ? I2X L = I2 X C也就是X L =X C 时，为R-L-C 串联电路产生谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。

即Z =R+jX L?jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C?Q T=Q L?Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C 串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C 使其到达谐振频率f r ，而与电阻R完全无关。

7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。

(2) 电感抗X L=2 π fL ，与频率成正比，故为一斜线。

(3) 电容抗与频率成反比，故为一曲线。

(4) 阻抗Z = R+ j(X L ?X C)当f = f r时，Z = R 为最小值，电路为电阻性。

串联谐振电路计算公式及研究串联谐振电路是一种特殊的电路，其中电感、电容和电阻按特定方式连接在一起，以实现对特定频率输入信号的放大。

在串联谐振电路中，电感和电容的选择对电路的性能至关重要。

以下是串联谐振电路的计算公式和研究内容。

一、串联谐振电路的计算公式：1.谐振频率：串联谐振电路的谐振频率可以用以下公式计算：f=1/(2π√(LC))其中，f代表谐振频率，L代表电感的值，C代表电容的值，π代表圆周率。

2.谐振电容：当知道谐振频率和电感的值时，可以通过以下公式计算谐振电容：C=1/(4π²f²L)其中，C代表谐振电容，f代表谐振频率，L代表电感的值，π代表圆周率。

3.介质常数：如果电容是用介质填充的，则需要考虑电介质的存在。

在这种情况下，公式可以修改为：C=εA/d其中，C代表电容的值，ε代表介质常数，A代表电容板之间的表面积，d代表电容板之间的间距。

二、串联谐振电路的研究内容：1.谐振频率的选择：谐振频率是由电感和电容的值决定的，因此研究谐振频率的选择方法是谐振电路研究的重要内容。

通过调整电感和电容的值，可以选择适合特定应用的谐振频率。

2.幅频特性：幅频特性是指信号在不同频率下的幅度变化。

研究串联谐振电路的幅频特性可以帮助我们了解电路的频率选择能力和信号放大程度。

通过实验测量，可以绘制幅频特性曲线，从而分析电路的性能。

3.相频特性：相频特性是指信号在不同频率下的相位变化。

研究串联谐振电路的相频特性可以帮助我们了解电路在不同频率下的相位差。

这对于时间延迟和滤波应用等有重要意义。

4.频率稳定性：频率稳定性是指谐振频率在不同温度、湿度和供电变化下的变化。

研究谐振电路的频率稳定性可以帮助我们了解电路的可靠性和适应性。

这对于精确测量和频率匹配应用尤为重要。

通过研究串联谐振电路的计算公式和研究内容，我们可以更好地了解电路的性能和应用。

此外，我们还可以通过实验和模拟来验证和优化电路的设计，以满足特定的需求。

串联谐振的阻抗频率曲线
串联谐振的阻抗频率曲线是一条典型的阻抗随频率变化的曲线。

在串联谐振电路中，阻抗Z（jω）可以表示为实部和虚部的和，即R+jX（jω）。

其中，R是电阻，X（jω）是感抗和容抗的矢量和。

阻抗频率曲线以ω0为中心，在全频域内随频率变动的情况分为3个频区：1. ω<ω0：感抗X（jω）大于容抗，电路呈现感抗性，实部R小于虚部X（jω），阻抗随频率的减小而增大。

2. ω=ω0：感抗X（jω）=0，电路的工作状况出现谐振。

此时，阻抗达到最小值，仅与电阻R有关。

工程上将电路的这一特殊状况定义为谐振，这一点的频率称为谐振频率。

3. ω>ω0：感抗X（jω）<0，电路呈现容抗性，实部R大于虚部X（jω），阻抗随频率的增大而增大。
