串联谐振参数计算

RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。

4. 串联谐振电路之条件如图1所示：当Q=Q ?I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。

???????????? 图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。

即 Z =R+jX L?jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C?Q T=Q L?Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。

7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。

(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。

(3) 电容抗与频率成反比，故为一曲线。

(4) 阻抗Z = R+ j(X L?X C)当 f = f r时， Z = R 为最小值，电路为电阻性。

串联谐振计算公式串联谐振电路是一种特殊的电路，它具有频率选择性，能够在特定的频率下放大电信号。

在串联谐振电路中，电感和电容被串联连接，并且与外加电压一起工作。

当电路的特定频率与谐振频率匹配时，电路内的电流和电压会增加，使电路具有放大效果。

串联谐振的基本元件是电感和电容。

电感是由线圈绕制而成的，当通过它的电流变化时，会产生磁场。

电容由两个金属板和介质组成，当两个电极之间的电压变化时，会产生电场。

电感和电容的特性使得串联谐振电路具有频率选择性。

串联谐振电路的谐振频率可以通过下面的公式来计算：\(f = \frac{1}{2\pi \sqrt{LC}}\)其中，f是谐振频率，L是电感的感值，C是电容的电容量。

根据这个公式，我们可以看到，当电感或电容的值增加时，谐振频率会降低。

因此，在设计串联谐振电路时，选择合适的电感和电容是非常重要的。

在串联谐振电路中，谐振频率下的电压增益可以通过下面的公式来计算：\(A_v = \frac{V_{out}}{V_{in}} = \frac{\sqrt{R^2 + (2\pi fL - \frac{1}{2\pi fC})^2}}{R}\)其中，\(V_{in}\)是输入电压，\(V_{out}\)是输出电压，R是电路的总电阻。

通过这个公式，我们可以看到，当电路的电感和电容分别满足下面的条件时\(2\pi fL - \frac{1}{2\pi fC} = 0\)这个条件实际上就是串联谐振电路的谐振条件。

当电路的谐振频率等于电路的谐振频率时，电路会达到谐振状态，输出电压达到最大值。

串联谐振电路在实际中有着广泛的应用。

例如，它可以用于收音机、电视和无线电等电子设备中的信号调谐器，用于选择特定频率的信号。

此外，串联谐振电路还可以用于滤波器的设计。

通过调整电路的电感和电容，可以选择特定的频率范围内的信号进行放大，而对其他频率的信号进行衰减。

总结起来，串联谐振电路是一种能够在特定频率下放大电信号的电路。

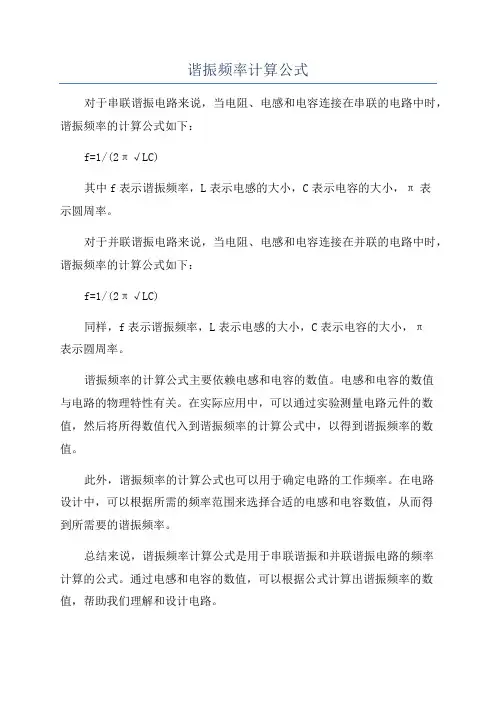

谐振频率计算公式
对于串联谐振电路来说，当电阻、电感和电容连接在串联的电路中时，谐振频率的计算公式如下：
f=1/(2π√LC)
其中f表示谐振频率，L表示电感的大小，C表示电容的大小，π表
示圆周率。

对于并联谐振电路来说，当电阻、电感和电容连接在并联的电路中时，谐振频率的计算公式如下：
f=1/(2π√LC)
同样，f表示谐振频率，L表示电感的大小，C表示电容的大小，π
表示圆周率。

谐振频率的计算公式主要依赖电感和电容的数值。

电感和电容的数值
与电路的物理特性有关。

在实际应用中，可以通过实验测量电路元件的数值，然后将所得数值代入到谐振频率的计算公式中，以得到谐振频率的数值。

此外，谐振频率的计算公式也可以用于确定电路的工作频率。

在电路
设计中，可以根据所需的频率范围来选择合适的电感和电容数值，从而得
到所需要的谐振频率。

总结来说，谐振频率计算公式是用于串联谐振和并联谐振电路的频率
计算的公式。

通过电感和电容的数值，可以根据公式计算出谐振频率的数值，帮助我们理解和设计电路。

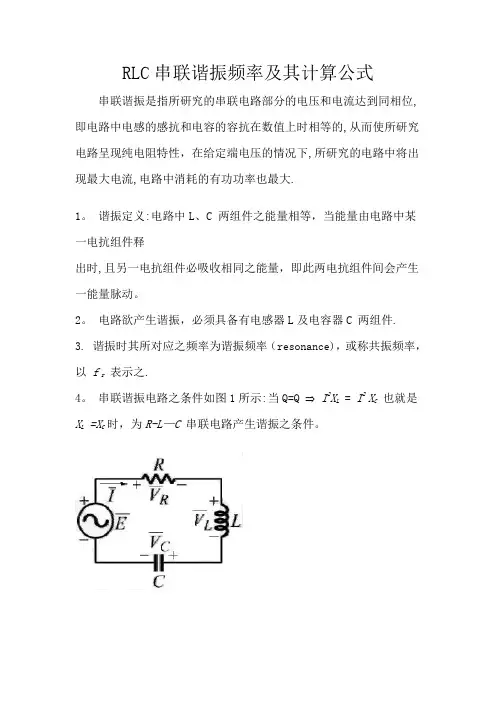

RLC串联谐振频率及其计算公式RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从⽽使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最⼤电流,电路中消耗的有功功率也最⼤.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某⼀电抗组件释出时，且另⼀电抗组件必吸收相同之能量，即此两电抗组件间会产⽣⼀能量脉动。

2. 电路欲产⽣谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表⽰之。

4. 串联谐振电路之条件如图1所⽰：当Q=Q ? I2X L = I2 X C也就是X L =X C 时，为R-L-C 串联电路产⽣谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最⼩且为纯电阻。

即Z =R+jX L?jX C=R(2) 电路电流为最⼤。

即(3) 电路功率因⼦为1。

即(4) 电路平均功率最⼤。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C?Q T=Q L?Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C 串联电路欲产⽣谐振时，可调整电源频率f 、电感器L 或电容器C 使其达到谐振频率f r ，⽽与电阻R完全⽆关。

7. 串联谐振电路之质量因⼦：(1) 定义：电感器或电容器在谐振时产⽣的电抗功率与电阻器消耗的平均功率之⽐，称为谐振时之品质因⼦。

(2) 公式：(3) 品质因⼦Q值愈⼤表⽰电路对谐振时之响应愈佳。

⼀般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所⽰：(1) 电阻R 与频率⽆关，系⼀常数，故为⼀横线。

(2) 电感抗X L=2 π fL ，与频率成正⽐，故为⼀斜线。

(3) 电容抗与频率成反⽐，故为⼀曲线。

(4) 阻抗Z = R+ j(X L ?X C)当f = f r时，Z = R 为最⼩值，电路为电阻性。

RLC串联谐振频率及其计算公式串联谐振就是指所研究得串联电路部分得电压与电流达到同相位,即电路中电感得感抗与电容得容抗在数值上时相等得,从而使所研究电路呈现纯电阻特性,在给定端电压得情况下,所研究得电路中将出现最大电流,电路中消耗得有功功率也最大、1、谐振定义:电路中L、C 两组件之能量相等,当能量由电路中某一电抗组件释出时,且另一电抗组件必吸收相同之能量,即此两电抗组件间会产生一能量脉动。

2、电路欲产生谐振,必须具备有电感器L及电容器C 两组件。

3、谐振时其所对应之频率为谐振频率(resonance),或称共振频率,以f r表示之。

4、串联谐振电路之条件如图1所示:当Q=Q ⇒I2X L = I2 X C也就就是X L =X C时,为R-L-C串联电路产生谐振之条件。

图1 串联谐振电路图5、串联谐振电路之特性:(1) 电路阻抗最小且为纯电阻。

即 Z =R+jX L−jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C⇒Q T=Q L−Q C=06、串联谐振电路之频率:(1) 公式:(2) R - L -C串联电路欲产生谐振时,可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r ,而与电阻R完全无关。

7、串联谐振电路之质量因子:(1) 定义:电感器或电容器在谐振时产生得电抗功率与电阻器消耗得平均功率之比,称为谐振时之品质因子。

(2) 公式:(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8、串联谐振电路阻抗与频率之关系如图(2)所示:(1) 电阻R 与频率无关,系一常数,故为一横线。

(2) 电感抗X L=2 πfL ,与频率成正比,故为一斜线。

(3) 电容抗与频率成反比,故为一曲线。

(4) 阻抗Z = R+ j(X L−X C)当 f = f r时, Z = R 为最小值,电路为电阻性。

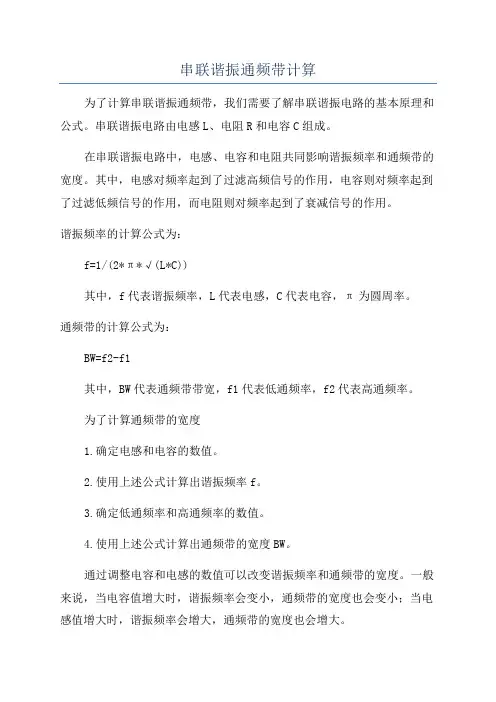

串联谐振通频带计算
为了计算串联谐振通频带，我们需要了解串联谐振电路的基本原理和公式。

串联谐振电路由电感L、电阻R和电容C组成。

在串联谐振电路中，电感、电容和电阻共同影响谐振频率和通频带的宽度。

其中，电感对频率起到了过滤高频信号的作用，电容则对频率起到了过滤低频信号的作用，而电阻则对频率起到了衰减信号的作用。

谐振频率的计算公式为：
f=1/(2*π*√(L*C))
其中，f代表谐振频率，L代表电感，C代表电容，π为圆周率。

通频带的计算公式为：
BW=f2-f1
其中，BW代表通频带带宽，f1代表低通频率，f2代表高通频率。

为了计算通频带的宽度
1.确定电感和电容的数值。

2.使用上述公式计算出谐振频率f。

3.确定低通频率和高通频率的数值。

4.使用上述公式计算出通频带的宽度BW。

通过调整电容和电感的数值可以改变谐振频率和通频带的宽度。

一般来说，当电容值增大时，谐振频率会变小，通频带的宽度也会变小；当电感值增大时，谐振频率会增大，通频带的宽度也会增大。

需要注意的是，通频带的宽度是一个相对的概念。

它取决于电路的特性和需求。

通频带越宽，电路对于不同频率的信号的响应范围越广，但同时也可能会引入更多的杂散信号。

因此，在设计串联谐振电路时，需要根据具体的要求来确定通频带的宽度。

总而言之，串联谐振通频带主要由电感、电容和电阻三个参数决定。

通过调整这些参数的数值，可以计算出谐振频率和通频带的宽度，从而设计出满足实际需求的串联谐振电路。

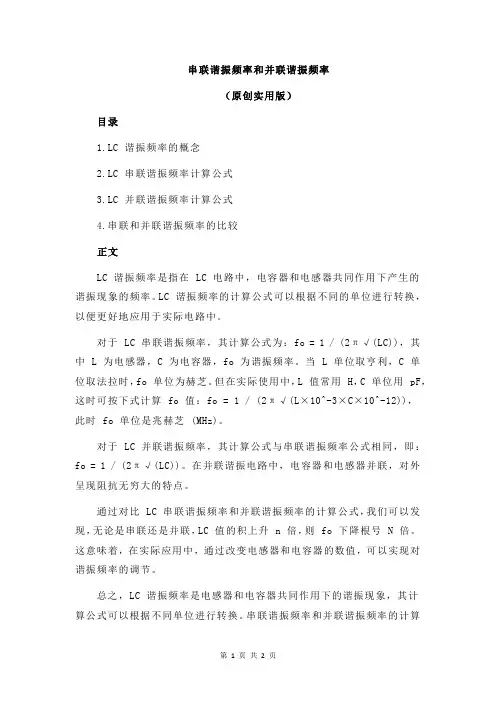

串联谐振频率和并联谐振频率
（原创实用版）
目录
1.LC 谐振频率的概念
2.LC 串联谐振频率计算公式
3.LC 并联谐振频率计算公式
4.串联和并联谐振频率的比较
正文
LC 谐振频率是指在 LC 电路中，电容器和电感器共同作用下产生的
谐振现象的频率。

LC 谐振频率的计算公式可以根据不同的单位进行转换，以便更好地应用于实际电路中。

对于 LC 串联谐振频率，其计算公式为：fo = 1 / (2π√(LC))，其中 L 为电感器，C 为电容器，fo 为谐振频率。

当 L 单位取亨利，C 单位取法拉时，fo 单位为赫芝。

但在实际使用中，L 值常用 H，C 单位用 pF，这时可按下式计算 fo 值：fo = 1 / (2π√(L×10^-3×C×10^-12))，
此时 fo 单位是兆赫芝 (MHz)。

对于 LC 并联谐振频率，其计算公式与串联谐振频率公式相同，即：fo = 1 / (2π√(LC))。

在并联谐振电路中，电容器和电感器并联，对外呈现阻抗无穷大的特点。

通过对比 LC 串联谐振频率和并联谐振频率的计算公式，我们可以发现，无论是串联还是并联，LC 值的积上升 n 倍，则 fo 下降根号 N 倍。

这意味着，在实际应用中，通过改变电感器和电容器的数值，可以实现对谐振频率的调节。

总之，LC 谐振频率是电感器和电容器共同作用下的谐振现象，其计
算公式可以根据不同单位进行转换。

串联谐振频率和并联谐振频率的计算
公式相同，都遵循 fo = 1 / (2π√(LC)) 的关系式。

R L C串联谐振频率及其计算公式-CAL-FENGHAI.-(YICAI)-Company One1RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。

4. 串联谐振电路之条件如图1所示：当Q=QI2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。

即 Z =R+jX L jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C Q T=Q L Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。

7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。

(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。

(3) 电容抗与频率成反比，故为一曲线。

RLC串联谐振频率及其计算公式在电路中，RLC串联谐振电路是一个重要的电路结构。

它由电感（L）、电阻（R）和电容（C）三个元件组成，能够在特定频率下实现最大电流响应。

本文将介绍RLC串联谐振频率的概念以及相应的计算公式。

1. RLC串联谐振频率概述RLC串联谐振电路是指电感、电容和电阻按照串联方式连接的电路。

在特定频率下，电路中的电感和电容会发生共振现象，导致电流响应达到最大值。

这个特定的频率被称为RLC串联谐振频率。

谐振频率对于电路的稳定性和高效性至关重要。

2. RLC串联谐振频率的计算公式计算RLC串联谐振频率需要使用以下计算公式：1f = ---------2π√(LC)其中，f表示谐振频率，L表示电感的值，C表示电容的值，π为圆周率。

3. 举例说明为了更好地理解RLC串联谐振频率的计算方法，我们将通过一个实例进行说明。

假设有一个RLC串联谐振电路，其中电感L的值为0.1亨，电容C的值为0.01微法，我们要计算该电路的谐振频率。

根据上述计算公式，我们可以进行如下计算：1f = ---------2π√(0.1 * 0.01)通过计算，可得出该RLC串联谐振电路的谐振频率为约159.155Hz。

4. RLC串联谐振频率的应用RLC串联谐振频率广泛应用于电子工程和通信系统中。

例如，在收音机中，使用RLC串联谐振电路来选择想要接收的特定频率。

此外，RLC串联谐振电路还可以用于滤波器设计、电源调节以及储能电路等方面。

5. 总结本文介绍了RLC串联谐振频率及其计算公式。

RLC串联谐振电路在现代电子和通信系统中扮演着重要的角色，对于实现高效的电路运行至关重要。

掌握RLC串联谐振频率的计算方法，可以帮助我们更好地设计和优化电路结构，提升电路的性能和稳定性。

（字数：400字）。

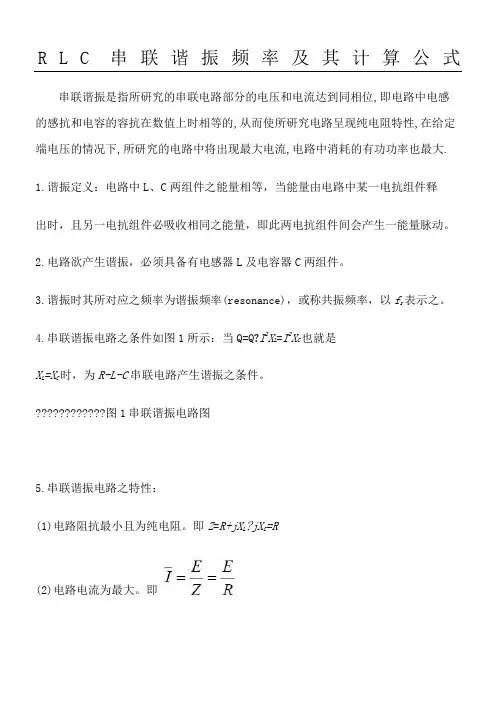

R L C串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1.谐振定义：电路中L、C两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2.电路欲产生谐振，必须具备有电感器L及电容器C两组件。

3.谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。

4.串联谐振电路之条件如图1所示：当Q=Q?I2X L=I2X C也就是X L=X C时，为R-L-C串联电路产生谐振之条件。

????????????图1串联谐振电路图5.串联谐振电路之特性：(1)电路阻抗最小且为纯电阻。

即Z=R+jX L?jX C=R(2)电路电流为最大。

即(3)电路功率因子为1。

即(4)电路平均功率最大。

即P=I2R(5)电路总虚功率为零。

即Q L=Q C?Q T=Q L?Q C=06.串联谐振电路之频率：(1)公式：(2)R-L-C串联电路欲产生谐振时，可调整电源频率f、电感器L或电容器C 使其达到谐振频率fr，而与电阻R完全无关。

7.串联谐振电路之质量因子：(1)定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2)公式：(3)品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100之间。

8.串联谐振电路阻抗与频率之关系如图(2)所示：(1)电阻R与频率无关，系一常数，故为一横线。

(2)电感抗X L=2πfL，与频率成正比，故为一斜线。

(3)电容抗与频率成反比，故为一曲线。

(4)阻抗Z=R+j(X L?X C)当f=fr时，Z=R为最小值，电路为电阻性。

当f＞fr时，X L＞X C，电路为电感性。

RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性，在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1。

谐振定义:电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时,且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2。

电路欲产生谐振，必须具备有电感器L及电容器C 两组件.3. 谐振时其所对应之频率为谐振频率（resonance)，或称共振频率，以f r表示之.4。

串联谐振电路之条件如图1所示:当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L—C串联电路产生谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：（1）电路阻抗最小且为纯电阻。

即 Z =R+jX L−jX C=R（2) 电路电流为最大。

即(3）电路功率因子为1。

即（4）电路平均功率最大。

即P=I2R(5）电路总虚功率为零。

即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1）公式：（2）R - L —C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r ,而与电阻R完全无关。

7. 串联谐振电路之质量因子：（1）定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比,称为谐振时之品质因子。

(2) 公式：(3）品质因子Q值愈大表示电路对谐振时之响应愈佳.一般Q值在10～100 之间。

8。

串联谐振电路阻抗与频率之关系如图（2)所示:（1）电阻R 与频率无关,系一常数，故为一横线。

（2）电感抗X L=2 πfL ,与频率成正比，故为一斜线。

（3）电容抗与频率成反比，故为一曲线。

(4）阻抗Z = R+ j(X L−X C)当 f = f r时， Z = R 为最小值，电路为电阻性。

RLC串联谐振频率及其计算公式文档
RLC串联谐振电路是一种含有电感、电阻和电容的串联电路，在特定
的频率下能够产生共振现象。

当串联谐振电路工作在谐振频率时，电路中
的电感和电容元件之间将会形成共振，使得电路的整体阻抗达到最小值，
电流达到最大值。

在实际电路中，RLC串联谐振电路广泛应用于通信设备、功率变换器、滤波器等领域。

在RLC串联谐振电路中，电感、电阻和电容分别对应着电路的感抗、
阻抗和容抗，因此在串联谐振电路中，电感、电阻和电容的作用是相互协
同的。

谐振频率是指在RLC谐振电路中，使得电路呈现共振现象的特定频率。

对于RLC串联谐振电路，其谐振频率可由以下公式计算得出：\[ f_{r} = \frac{1}{2\pi \sqrt{LC}} \]
在计算串联谐振频率时，需要注意电感和电容的数值单位应保持一致，通常将电感单位换算成亨利（H），电容单位换算成法拉（F），以确保计
算结果的准确性。

在实际应用中，可以通过改变电感或电容的数值来调节串联谐振电路
的谐振频率，以满足具体电路的需求。

此外，串联谐振电路的谐振频率与
其品质因数（Q值）、带宽等参数密切相关，对电路的性能和稳定性有重
要影响。

总结来说，RLC串联谐振电路是一种具有共振特性的电路，在特定的
谐振频率下能够将电路的阻抗最小化，从而实现电路的高效工作。

通过合
理设计和调节电感和电容的数值，可以实现对串联谐振电路的性能优化，
提高电路的稳定性和可靠性。

RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。

4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。

即 Z =R+jX L−jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。

7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。

(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。

(3) 电容抗与频率成反比，故为一曲线。

(4) 阻抗Z = R+ j(X L−X C)当 f = f r时， Z = R 为最小值，电路为电阻性。

电缆串联谐振耐压参数计算以电缆串联谐振耐压参数计算为题，我们将探讨电缆串联谐振耐压的相关知识和计算方法。

电缆串联谐振耐压是指在电力系统中，为了保证电缆的安全运行，需要对电缆的耐压能力进行评估。

电缆在运行过程中会受到一定的电压作用，如果电压超过了电缆的耐压能力，就可能导致电缆击穿或损坏。

因此，对电缆的耐压能力进行准确的计算和评估非常重要。

我们需要了解电缆的一些基本参数。

电缆的耐压能力与电缆的绝缘材料、导体材料、电缆结构等因素密切相关。

绝缘材料一般采用聚乙烯、聚氯乙烯等，导体材料一般采用铜或铝。

电缆的结构包括导体、绝缘层、护套等部分。

在电缆串联谐振耐压的计算中，我们需要考虑以下几个参数：1. 电缆的额定电压（U0）：这是指电缆能够安全运行的最高电压值。

电缆的额定电压一般由制造商在生产过程中确定，并在电缆上进行标注。

2. 电缆的额定电流（I0）：这是指电缆能够承受的最大电流值。

电缆的额定电流一般由制造商在生产过程中确定，并在电缆上进行标注。

3. 电缆的谐振频率（f）：这是指电缆在特定条件下的谐振频率。

电缆的谐振频率与电缆的长度、电缆的电感和电容等因素有关。

谐振频率的计算需要根据具体的电缆结构和参数进行。

4. 电缆的谐振电压（Ures）：这是指电缆在谐振频率下的电压值。

电缆的谐振电压会影响到电缆的耐压能力，需要进行准确的计算和评估。

为了计算电缆的串联谐振耐压参数，我们可以采用以下步骤：1. 根据电缆的结构和参数，计算电缆的谐振频率（f）。

谐振频率的计算可以采用电缆的电感和电容进行计算。

2. 根据电缆的额定电压（U0）和额定电流（I0），计算电缆的谐振电压（Ures）。

谐振电压的计算需要考虑电缆的电感和电容等因素。

3. 将电缆的谐振电压（Ures）与电缆的额定电压（U0）进行比较。

如果谐振电压小于额定电压，则电缆的耐压能力较好；如果谐振电压大于额定电压，则电缆的耐压能力较差，可能需要采取相应的措施来提高电缆的耐压能力。

串联谐振实验频率计算公式引言。

在电路中，谐振是指当电路中的电感和电容元件达到一定数值时，电路中的电流和电压会达到最大值。

串联谐振实验是一种用于研究电路中谐振现象的实验，通过测量电路中的电流和电压，可以计算出电路的谐振频率。

本文将介绍串联谐振实验频率计算公式，并通过实例进行详细说明。

串联谐振实验频率计算公式。

串联谐振电路由电感、电容和电阻元件组成，其频率计算公式如下：\[f_0 = \frac{1}{2\pi\sqrt{LC}}\]其中，\(f_0\)为串联谐振电路的谐振频率，\(L\)为电感的值，\(C\)为电容的值，\(\pi\)为圆周率。

实例分析。

假设有一个串联谐振电路，其中电感\(L = 0.1 H\)，电容\(C = 0.01 F\)，现在需要计算该电路的谐振频率。

根据上述公式，代入相应数值进行计算：\[f_0 = \frac{1}{2\pi\sqrt{0.1 \times 0.01}} = \frac{1}{2\pi\sqrt{0.001}} =\frac{1}{2\pi \times 0.0316} \approx 5.03 Hz\]因此，该串联谐振电路的谐振频率为5.03赫兹。

实验步骤。

进行串联谐振实验时，需要按照以下步骤进行：1. 连接电路，将电感、电容和电阻按照串联谐振电路的连接方式连接好。

2. 测量电感和电容的数值，使用万用表等仪器对电感和电容进行测量，并记录下它们的数值。

3. 接通电源，将电路连接到电源上，使电路中形成交流电流。

4. 测量电压和电流，使用示波器等仪器对电路中的电压和电流进行测量，并记录下它们的数值。

5. 计算谐振频率，根据测量得到的电感和电容数值，使用上述公式计算出电路的谐振频率。

实验注意事项。

在进行串联谐振实验时，需要注意以下事项：1. 保证电路连接正确，电感、电容和电阻的连接方式需要按照串联谐振电路的要求进行连接，否则会影响实验结果。

2. 使用合适的仪器，在测量电压和电流时，需要使用合适的仪器进行测量，以保证测量结果的准确性。

串联谐振参数计算
串联谐振是指振动系统中的多个串联元件一起共振，使得整个系统呈现出特定的振动频率和振幅。

在电路中，串联谐振是指电感、电容和电阻元件串联后的共振现象。

根据串联谐振的特点可以进行以下参数的计算。

1.谐振频率(f)的计算
电路中的谐振频率是指电感和电容串联后的电路所呈现的共振频率。

谐振频率可以通过以下公式计算：
f=1/(2π√LC)
2.电感(L)的计算
电感可以通过以下公式计算：
L=(1/(4π^2f^2C)
3.电容(C)的计算
电容可以通过以下公式计算：
C=(1/(4π^2f^2L)
4.谐振电流(I)和电压(V)的计算
在串联谐振电路中，谐振电流和电压的计算可以通过以下公式进行：I=V/Z
其中，I表示电流，V表示电压，Z表示电路的总阻抗。

在串联谐振电路中，总阻抗Z可以通过以下公式计算：
Z=√(R^2+(ωL-1/(ωC))^2)
其中，Z表示电路的总阻抗，R表示电路中的电阻，L表示电感值，C 表示电容值，ω为角频率，可以通过以下公式计算：
ω=2πf
5.能量损耗(Q)的计算
在串联谐振电路中，能量损耗可以通过以下公式计算：
Q=1/R*√(L/C)
其中，Q表示能量损耗，R表示电路中的电阻，L表示电感值，C表示电容值。

以上就是串联谐振参数计算的相关公式和方法，通过这些公式，我们可以计算出串联谐振电路中的频率、电感、电容、电流、电压以及能量损耗等参数。

这些参数的计算对于电路设计和谐振现象的研究非常重要。

rlc串联谐振频率公式RLC串联谐振频率是电路中一个重要的参数，它决定了电路的振荡频率。

在理解RLC串联谐振频率公式之前，需要先了解RLC电路的基本原理。

RLC电路是由电阻（R）、电感（L）和电容（C）元件组成的电路。

当电路处于串联状态时，电流会经过电感、电阻和电容，而这些元件之间有着相互影响的关系。

在一些频率下，电路的电流和电压会发生共振现象，即振幅增大，形成谐振。

谐振频率公式定义了电路的谐振频率，它可以通过如下公式计算：f=1/(2π√(LC))其中，f为谐振频率，L为电感的大小，C为电容的大小，π为圆周率。

这个公式的推导可以通过以下步骤来理解：1.首先，我们需要了解谐振是如何发生的。

在RLC串联电路中，电流会形成一个闭环。

当频率等于谐振频率时，电阻、电感和电容的阻抗分别为R、jωL和1/(jωC)，其中ω为角频率。

当电阻、电感和电容的阻抗相等时，电路会达到最大的共振。

2.接下来，我们可以根据电阻、电感和电容的阻抗计算总的阻抗。

总的阻抗可表示为：Z=R+jωL+1/(jωC)将jω记作z，上式可以写成：Z=R+zL+1/(zC)3.在共振频率下，电路的总阻抗为实数，即虚部为零。

我们可以通过让zL的虚部等于1/(zC)的虚部，解出共振频率的解。

即：Im(zL)=Im(1/(zC))jωL=-1/(jωC)Lω=1/(Cω)L=1/(Cω^2)这个方程给出了电感与电容和角频率的关系。

4.最后，我们可以将这个方程代入到电感和电容关于角频率的阻抗中，得到总阻抗的表达式：Z=R+jωL+1/(jωC)=R+jω(1/(Cω^2))+1/(jωC)=R+1/(jCω)+1/(Cω^2)将jCω记作z，上式可以简化为：Z=R+1/(Cω)+1/(Cω^2)=R+1/z+1/(z^2)这个表达式表示了电路的总阻抗，其中z为jCω。

通过上述推导，我们可以得到RLC串联谐振频率的公式：f=1/(2π√(LC))这个公式可以通过电感和电容的值计算出电路的谐振频率。
