新232综放工作面掘进地质说明书

一、工作面概况及地质特征（一）工作面概况：1、位置及范围2302工作面井下位于950m水平下阶段，暗井筒西部，2301工作面深部，距2301工作面运顺30米，设计可采范围为X：3902400～3901100，Y：74100～72900，下距4-2#煤层约3.0-38.44米，平均厚21.7米左右；地面位于新民村以东，2#风井广场压覆范围以南。

2、工作面邻区情况该工作面位+950m辅助水平下阶段，开采为3-2#煤层。

下部为4-2#煤层未准备区，浅部南东方向为2301工作面（正在回采），距2301工作面运顺30米，该工作面计划2013年10月结束；北东方向为暗井筒，南西方向为井田边界并与陈家山煤矿相邻；深部北西方向为未准备区。

3、地表情况及标高2302工作面地面位于新民村以东，2#风井工业广场压覆范围以南，多为森林覆盖，且沟谷纵横，森林茂密，断头川河流经工作面切眼部，属季节性河流。

地表工作面内无保护性建筑，2#风井工业广场压覆范围在设计停采线以外。

最高标高为1557.7米，最低标高为1408.1米，相对高差149.6米，工作面条带地表有钻孔三个，即1004、XK4、XK6（设计停采线外）号钻孔，钻孔周围无积水现象，地表无其他保护物。

（二）煤层赋存特征：2302工作面开采为3-2#煤层，赋存稳定，煤层厚度3.55～4.8米，平均4.38米，距4-2#煤层间距3.0～38.44米，平均厚21.7米左右；煤层结构较为复杂，一般含夹矸1-2层，最多可达4层，夹矸多为粉砂质泥岩，矸厚0.05～0.5米。

钻孔煤层结构由西至东如下。

钻孔煤层结构表1、煤层（1）3-2#煤层物理性质和煤岩组分与4-2#煤基本相似，该煤层为黑色，以半亮型煤为主，条痕褐黑色，沥青光泽，阶梯断口，硬度中等，条带状～线理状结构。

裂隙较发育，被黄铁矿薄膜及钙质充填。

2302工作面煤层结构较复杂，一般含夹矸1 ～2层，最多可达4层，煤层厚度3.55～4.8米，平均4.38米，其上有一层0.2-0.3米厚夹矸，夹矸以上是0.6-0.8米的煤。

XXXXXX回采⼯作⾯地质说明书XXXXX回采⼯作⾯地质说明书⼀、⼯作⾯的位置及四邻关系XXXXX⼯作⾯位于⼀采区的东部，665⽔平⼤巷的南侧，西部为⼆采区，现正在掘进，东部、南部未开采。

⼆、地表情况地表全部为第四系黄⼟覆盖，多为耕地，地势平坦，呈南⾼北低状。

⼯作⾯的地表南部有雁阳路通过，北部有朔南⼤道经过，均未留设煤柱。

三、埋藏深度1、基岩厚度：最⼤500.0⽶，最⼩258.41⽶，平均369.52⽶。

根据钻孔资料，⼯作⾯的北部J-3孔，基岩最薄258.47⽶，中部37219孔最厚，达到500.0⽶，⼯作⾯的南部3819孔，为350.17⽶。

（见附图）2、松散层厚度：最⼤277.45⽶，最⼩250.05⽶，平均265.22⽶。

⼯作⾯北部较薄，J3孔揭露厚度250.05⽶，南部较薄，37219孔揭露厚度277.45⽶，总体为南厚北薄。

3、埋藏深度：最⼤654.7⽶，最⼩494.21⽶，平均574.456⽶。

⼯作⾯的北部埋藏最浅，南部最深，由北⾄南逐渐变深。

四、煤层及顶底板岩性1、煤层：煤厚最⼤11.00⽶，最⼩4.00⽶，平均9.15⽶，稳定可采。

⼯作⾯的北部350⽶内，由于受古河流冲刷的影响，最薄为4.00⽶，⼯作⾯其它地段⼤部分厚度为9.00—11.00⽶。

煤层结构较复杂，常含2—3层夹⽯，夹⽯⼀般为炭质泥岩。

厚度变化⼤，常呈透镜状分布。

2、煤层顶底板特征1）伪顶：粉砂岩，厚度0.--0.30⽶，局部分布，实见于顶回风巷的650-800⽶段、1450-1510⽶段、2480-2540⽶段。

2）直接顶；粉砂岩，⽔平层理，断⼝平坦，性脆，最厚17.68⽶，平均11.2⽶。

3）⽼顶：中粗砂岩，平均厚度5——7⽶。

⼯作⾯北部的西侧，南部的东侧及1800——2200⽶处，中细砂岩，成份以⽯英为主，长⽯次之，含云母及其它暗⾊矿物，夹⿊⾊炭质条带（见附图）4）底板：泥岩，厚度0.10-3.31⽶，平均1.38⽶。

100102回风巷掘进
地质说明书
编制：
科长：
总工：
日期：2004年02月09日
工作
面概
况
该巷道位于一采区，巷道标高为-404.4~-425.6m，该巷道为13机尾检修斜巷，在煤层底板中掘进。上部为132综采下溜子道及132车场，西部为1321中工作面（已采），附近无其它巷道或积水区。对应地面标高为+41米，地面无其它建筑物，无常年地表水。
2、掘进中应加强附近巷道站岗及贯通侧瓦斯检测。
3、巷道贯通处底板距三灰较近，应注意观察出水情况如发现异常及时撤人并汇报。
附
图
1、13机尾检修斜巷平面图（1：2000）
2、13机尾检修斜巷地质剖面图A-A（1：400）
3、13机尾检修斜巷综合地质柱状图（1：400）
巷道
穿层情况
巷道所穿岩层依次为：粉砂米）——粉砂岩（厚6.8米）——泥岩（厚2.9米）
详见综合柱状图（后附）
地质
构造
情况
该工作面地质条件简单，但不排除DF5-2断层之派生断层对生产有一定影响
水文
地质
情况
及探
放水
施
该迎头水文地质条件简单，顶、底板砂岩裂隙水为工作面主要直接充水源，小断层附近顶板淋水对掘进有一定影响，预计单位涌水量约0~0.1m3/h，在巷道一侧设水窝用风泵排出经132车场至132水仓。另外，该巷与13皮带下山贯通处距离三灰约5.5米掘进中应加强水文地质观测，尤其岩石破碎带坚持“边探边掘”预防三灰水危及安全生产。
影响回采的其它地质情况
最大涌水量
0.1m3/h
正常涌水量
0
瓦斯
瓦斯涌出量较低，正常涌出量为0~0.27m3/min

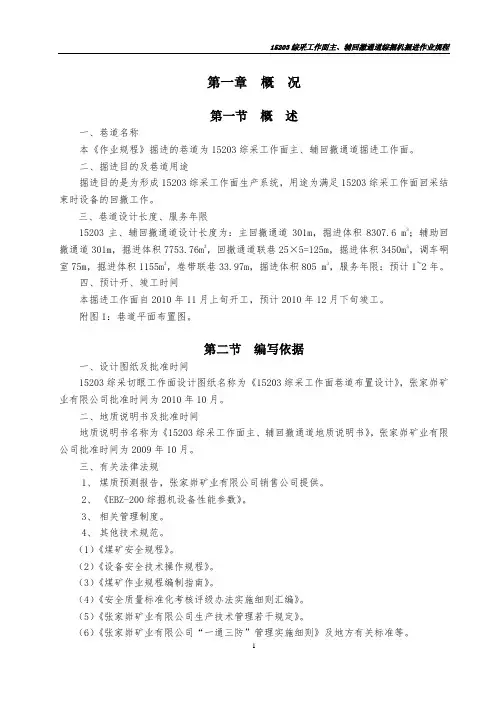

第一章概况第一节概述一、巷道名称本《作业规程》掘进的巷道为15203综采工作面主、辅回撤通道掘进工作面。

二、掘进目的及巷道用途掘进目的是为形成15203综采工作面生产系统，用途为满足15203综采工作面回采结束时设备的回撤工作。

三、巷道设计长度、服务年限15203主、辅回撤通道设计长度为：主回撤通道301m，掘进体积8307.6 m3；辅助回撤通道301m，掘进体积7753.76m3，回撤通道联巷25×5=125m，掘进体积3450m3，调车硐室75m，掘进体积1155m3，卷带联巷33.97m，掘进体积805 m3，服务年限：预计1~2年。

四、预计开、竣工时间本掘进工作面自2010年11月上旬开工，预计2010年12月下旬竣工。

附图1：巷道平面布置图。

第二节编写依据一、设计图纸及批准时间15203综采切眼工作面设计图纸名称为《15203综采工作面巷道布置设计》，张家峁矿业有限公司批准时间为2010年10月。

二、地质说明书及批准时间地质说明书名称为《15203综采工作面主、辅回撤通道地质说明书》，张家峁矿业有限公司批准时间为2009年10月。

三、有关法律法规1、煤质预测报告，张家峁矿业有限公司销售公司提供。

2、《EBZ-200综掘机设备性能参数》。

3、相关管理制度。

4、其他技术规范。

（1）《煤矿安全规程》。

（2）《设备安全技术操作规程》。

（3）《煤矿作业规程编制指南》。

（4）《安全质量标准化考核评级办法实施细则汇编》。

（5）《张家峁矿业有限公司生产技术管理若干规定》。

（6）《张家峁矿业有限公司“一通三防”管理实施细则》及地方有关标准等。

第二章 地面相对位置及地质水文情况第一节 地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况表 表1第二节 煤（岩）层赋存特征一、煤(岩)层产状、厚度、结构、层间距5-2煤位于延安组第一段顶部，本面范围内的5-2煤赋存稳定，埋藏深度为32~178.7米，煤层倾角1-2度，煤层的两极厚度为6.0~6.25米，平均厚度为6.12米，煤层结构较简单，局部含矸1层，厚度为0.1~0.2米左右，岩性为炭质泥岩。
