与绳、杆、弹簧模型有关问题的归类分析
安徽 淮北市第八高级中学(235037) 吴绍光
绳、杆和弹簧作为中学物理常见的理想模型，在中学物理习题中经常出现,尤其在曲线
运动问题中更是频繁，与此有关的问题较多涉及临界和突变问题，因此易成为学生学习的
障碍。究其原因，症结在于：不清楚这三种模型弹力产生的机理及特点；不清晰物理过程，
尤其是由一种状态突变到另一种物理状态时，突变点的分析；以及临界状态对应的临界条
件。本文将结合复习，谈谈对这类问题的分析思路与方法。
一、三种模型弹力产生的特点：
细绳只能发生拉伸形变，即只能提供因收缩而沿轴向里的弹力，但弹力的产生依赖于
细绳受到的外力和自身的运动状态。由一种状态突变到另一种状态时，受力和运动状态将
发生突变，将此点称为“拐点”；弹簧能发生拉伸和压缩形变，能提供向里和向外的弹力，
弹力的产生是由于外力作用下而引起形变产生的，形变不发生变化，弹力不变。弹簧的形
变一般不能发生突变，故弹簧的弹力一般也不能发生突变；轻杆：拉伸、压缩、剪切形变、
弯曲、扭转形变均能发生，既能产生沿轴向方向上的弹力，又能产生沿截面方向上的弹力，
取决于外力作用的情况。中学阶段，讨论以上模型的形变均不计由其自身的重力而引起的
形变。
分析与三种模型有关的问题时一定要结合它们各自产生的弹力的特点，具体问题具体
分析。下面将对常见的问题进行归类分析。
二、常见问题归类解析
（一）：平衡态发生瞬时突变时的问题
1：弹簧与细绳模型
例1：如图1所示，一条轻弹簧和一根细绳共同拉住一个质量为m的小球，平衡时细
线是水平的，弹簧与竖直方向的夹角是，若突然剪断细线瞬间，弹簧拉力大小是多少？
将弹簧改为细绳，剪断的瞬间BO上张力如何变化？
解析：绳未断时球处于平衡态，由图1得：




mgtgTmgTmgTTTABBAB　解得 cos
cos
sin

剪断OA的瞬间，AT瞬时消失，但弹簧上的形变没有改变，所
以弹力BT不变，则BT和mg的合力与AT相平衡 ，即：

AB
TmgT22)(
OB
换为细绳，张力随外界条件的变化发生瞬时突变，如图2所示，则

沿绳OB方向瞬态平衡cos1mgFTB；重力的分力2F使物体向最低位置
运动，即：22sinmamgF 从而使物体沿圆周运动。
２：细绳和杆的平衡类问题：
例2：如图3所示：一块长木板长为m12，NG200，距A端m3处有
一个固定的轴o，
（1）：若另一端B用轻绳拉住，使木板呈水平状态，绳和木板的夹角030，轻绳能承
受的最大拉力N200，如果一个重为NW600的人在该木板上行走，求活动范围为多少？
2

（2）：若其它条件都不变，B端用轻杆拉住，且轻杆承受的最大拉力也为N200，求人
的活动范围是多少？
解析：从O向B行走，人对木板的压力和板自身的重力产生的力矩与
绳拉力产生的力矩相平衡，设人距A端为x，

0
30sin)2(OBTWOAABGMX
代入数据解得：mx5.0

向A运动，在OA之间，临界状态是绳中张力为零，即：
mxOAABGWx1)2(22 解得：
∴人的活动范围O点右侧m5.0，左侧m1
换成细杆，人向B点运动和绳相同，向左侧运动有别与绳模型，因为杆可提供斜向下
的压力，从而使人的活动范围增加：

mxOBTOAABGWmx5.230sin)2(303 解得：
∴人的活动范围O点右侧m5.0, 左侧m5.2

（二）杆模型在非平衡态中的应用
例3：如图示,一轻杆一端固定一小球,绕光滑固定轴O在竖直面内匀速转动。当转到图
示位置时杆的弹力：
A、 沿着杆指向O B、沿着杆背离O
C、在图中阴影区域内斜向上的某个方向 D、以上皆不对
分析：球作匀速圆周运动，合力充当向心力，即沿着杆指向O。
故C选项正确。

(三)绳、杆模型在曲线运动中的应用
１、绳模型在匀速圆周运动中的应用：
根据实际物理场景，分为约束与非约束两类问题：
思路：根据运动状态确定受力情况；
技巧：首先三个确定（确定轨道平面、圆心、圆周半径），其次分析向心力的来源；
解决问题的关键：确定临界状态，分析临界条件，以此作为分界点加以讨论，并研究
已知状态所处的运动范围，从而分析受力情况。
典型的就是如例4中的圆锥摆问题，
例4、如图5示长为L的绳子，下端连接质量为m的小球，上
端悬于天花板上，当把绳子拉直时，绳子与轴向的夹角成060，
此时小球静止于光滑的水平桌面上，当小球以下列情况下做圆锥摆
运动时，求绳子上的弹力T和对桌面的压力N？

（1）：lg 做圆锥摆运动;（2）：lg4做圆锥摆运动；
解析：初始处于平衡状态，地面对物体竖直向上的作用力mgN；当球以o为圆心，
以sinLr为半径在光滑地板上做圆周运动时，受NTmg、、作用，设角速度为0时地
面对球的弹力0N，

O
3

则：lgrmTmgT2sincos020＝ 解得：
(1)04lg受力如图所示 rmFTmgNTn2sincos 解得mgTmgN　；43
（2）：04lg球将飘离桌面做匀速圆周运动，设与轴线的夹角为，受力如
图所示： 解得：mgTrmFTmgTn4sincos2 （区别于杆模型是半径不变）
２、绳、杆模型在非匀速圆周运动中的应用：
运动学特征：v的大小随位置而发生改变，a包括aan和两部分，合a不再指向圆心；
动力学特征：合F包括两部分：Fn和F，合外力不再指向圆心，弹力不做功，整个过
程遵循机械能守恒定律；依据运动情况分为临界极值和突变两类问题：
（１）、临界极值问题：
物体在竖直平面内做变速圆周运动，中学物理仅研究通过最高点和最低点的两类情况。
例5：如图6所示，一轻绳一端固定一质量为m的带正电的小球，
另一端固定在O点，绳长为R。匀强电场的场强为E，方向水平
向左，带电小球所受的电场力与重力大小相等，在最低点A给小球
一初速度v0，使其在竖直平面内能沿圆轨道运动到与圆心等高的
D

点，求v0至少多大方能满足条件？
分析：绳模型；关键：等效重力场中的最高点；
隐含条件；v0最小，意味着带电体到达等效最高点时，对绳的拉力恰好为0，向心力
由等效重力来提供。
解：在轨道圆心处做mg与qE的合力，对角线的反向延长线与轨道相交于P处，则
P

点为等效重力场的最高点，由题意分析可得： )1()()(222RmvqEmgFpn
qEmg
(2) mgRmvp22 (3) θ=450 由动能定理可得：

0
2
2
212
)sin1(sinmvmvmgRqERp

联立解得：)2231(20gRv

（２）、突变问题：
在某一瞬间，物体由一种状态变化到另一种状态，从而引起
运动和受力在短时间内发生急剧的变化，物理学上称之为突变问
题。在突变过程中往往伴随着能量的转移或损耗，绳模型在沿径
向张紧瞬间，将其方向上的能量损耗掉；杆模型往往将其能量发
生转移。
例6：轻杆长为L，一端用光滑轴o固定，另一端系一个可
视为质点，质量为m的小球，把小球拉至图9所示的位置，无初
速度地自由释放到最低处B的过程中，小球做什么运动？到最低
处时速度多大？弹力多少？若其它条件不变，把轻杆换为细绳，
4

则释放后小球做什么运动？到最低处时速度多大？弹力为多少？
解析：杆与球相连，做非匀速圆周运动，其轨迹为圆的一部分，只有重力做功，故而

机械能守恒，选取最低处为零势能面，则：lmvmgTmvmglBB2212)sin1(） （ (2)
)sin1(2glv
B

)sin23()sin1(2mgmgmgT

即只有重力势能向动能的转化，无能量损耗。
绳连接时，球由A到C做自由落体运动，设C处的速度为cv，且方向竖直向下，选取

C点为零能面，CA、关于水平线对称：2sin22cmvmgl (1) 所以在C
处 cv 按图示

的方向分解，在绳猛然拉紧的瞬间，将径向的动能222mv损耗掉，由C到B的过程中，只有
重力做功，机械能守恒，选取B点为零能面则：
)3(cos)2(21)sin1(211221 cBvvmvmgLmv

解得：mgTlmvmgTglvBB5.325/2/解得： 则C处是绳子张紧的突变点。
通过以上分析发现，分析此类问题的关键是区别各模型的特点，分析发生的物理过程，
依据不同的物理场景，把握其运动状态，分析其临界状态下的条件或突变问题中的“拐点”，
弄清变化和不变的物理量，只有如此才能更好的解决此类问题。
(本文共2754字)

合集下载

浅析轻绳、轻杆和轻弹簧模型的应用

浅析轻绳、轻杆和轻弹簧模型的应用

（2）当 OA 为细绳时，OB 一断开拉力立即为零，OA 的 拉力也随即改变。这时，小球在拉力和重力的作用下，由 静止开始做变速圆周运动（图 2）。因为这时速度为零， 根据牛顿第二定律，有
T－mgcosθ =mv2/l=0 所以，拉力为
T=mgcosθ
请想一想： 这时 OA 的拉力与 OB 断开前的拉力之 比是多少？OB 断开瞬间，小球的运动加速度是 多少？
0 2 -1
分析：在细绳烧断之前，两球受到的平衡力如图所示。 在细绳烧断瞬间间，拉力(T)消失，而弹簧弹力不变， 即

T＝2 mg
根据牛顿第二定律，A、B 的加速度分别为 aA=(F－mg)/m=g－－方向竖直向上。
aB=mg/m=g－－方向竖直向下。
请读者想一想：如果将连接 A、B 球的细绳换成轻 杆或者轻弹簧结果如何？

T= [(ma)2+( mg)2]1/2=m (a2+g2)1/2

拉力与竖直方向的夹角θ 可表示为 θ ＝tg (a/g). 可以看出：θ 角随加速度 a 的增大而增大。 当 a＝0 时：T= mg , θ =0---拉力竖直向上； 当 a＝gtgß 时： T= mg（1＋tg ß）1 /2= mg/cosθ , θ =ß---拉力沿杆方向； 注意：这个临界加速度，可以利用逆向思维方法。由θ =ß 简捷的得出。 当 a»g 时， T≈ ma，θ ≈90 ――拉力趋于水平方向。 当 a«g 时， T≈ mg，θ ≈0――拉力趋于竖直方向。 请读者想一想：如果小球由一段轻绳或者轻弹簧连接，结果如何？ 例 3：如图 4 所示，质量相同的 A、B 两球用细绳相连，然后由轻弹簧竖直悬挂。求 将细绳烧断瞬间，A、B 的加速度是多少？方向如何？

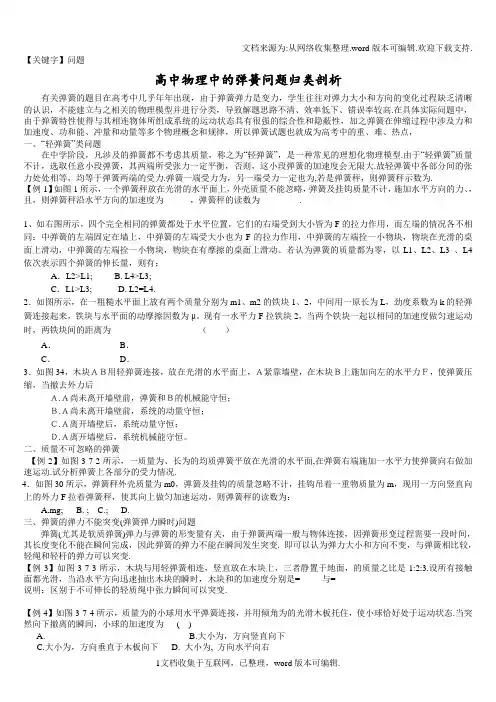

【问题】高中物理中的弹簧问题归类教案
