槽钢支护方案

槽钢支护施工方案

一、引言

随着我国基础设施建设的快速发展，深基坑工程在土木工程领域中的应用日益广泛。为了保证基坑施工的安全、提高施工效率，合理的支护方案至关重要。本方案针对某项目槽钢支护施工进行编制，旨在提供一套科学、合理、高效的支护施工方法，确保项目顺利进行。

本项目为某城市商业综合体，地处繁华地段，周边环境复杂，施工场地狭小。根据地质勘察报告，基坑深度约为15米，地下水位较高，土质以粉土、粉质粘土为主，局部地段含砂层。在综合考虑工程地质条件、周边环境、施工要求等因素的基础上，本项目决定采用槽钢支护结构进行施工。

槽钢支护结构具有以下优点：强度高、刚度大，适用于深基坑支护；施工速度快，有利于缩短工期；可重复利用，降低施工成本；对周边环境影响小，有利于保护周边建筑及设施。本方案将从项目实际出发，详细阐述槽钢支护施工的具体实施方法，确保项目安全、高效、顺利进行。内容包括：槽钢支护结构设计、施工工艺、监测与质量控制、安全措施等。

本方案旨在为项目提供一套完整的槽钢支护施工指导，确保项目在预定工期内完成，同时降低施工风险，提高工程质量。在实施过程中，要求各参建单位密切配合，严格按照本方案执行，确保项目顺利推进。通过本项目的实践，为类似工程提供参考和借鉴，推动我国槽钢支护施工技术的发展。

二、目标设定与需求分析

为确保本项目槽钢支护施工的顺利进行，特设定以下目标： 1. 安全目标：确保施工过程中无重大安全事故发生，将安全事故率降至最低。

2. 质量目标：保证槽钢支护结构质量满足设计及规范要求，确保工程质量合格率100%。

3. 进度目标：在预定工期内完成槽钢支护施工，为后续工程创造有利条件。

4. 成本目标：合理控制施工成本，提高槽钢支护结构的施工效益。

需求分析：

1. 施工安全需求：针对项目地质条件、周边环境及施工场地特点，充分考虑施工过程中的安全隐患，制定针对性的安全措施。

2. 支护结构设计需求：根据地质勘察报告，合理设计槽钢支护结构，确保结构强度、刚度及稳定性满足要求。

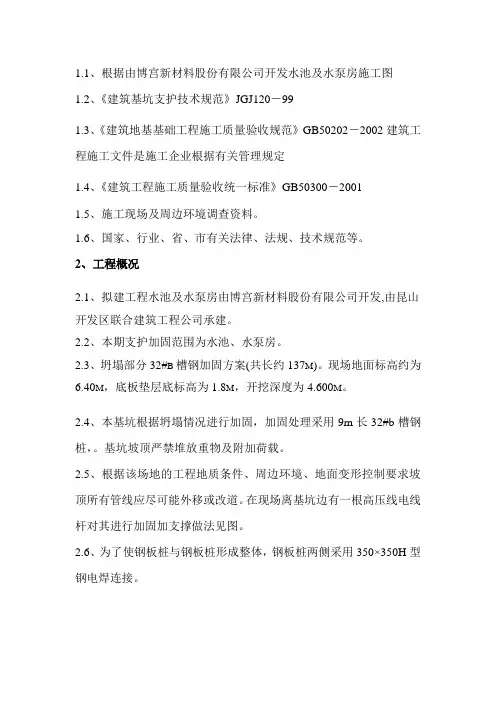

1.1、根据由博宫新材料股份有限公司开发水池及水泵房施工图

1.2、《建筑基坑支护技术规范》JGJ120－99

1.3、《建筑地基基础工程施工质量验收规范》GB50202－2002建筑工程施工文件是施工企业根据有关管理规定

1.4、《建筑工程施工质量验收统一标准》GB50300－2001

1.5、施工现场及周边环境调查资料。

1.6、国家、行业、省、市有关法律、法规、技术规范等。

2、工程概况

2.1、拟建工程水池及水泵房由博宫新材料股份有限公司开发,由昆山开发区联合建筑工程公司承建。

2.2、本期支护加固范围为水池、水泵房。

2.3、坍塌部分32#B槽钢加固方案(共长约137M)。现场地面标高约为6.40M，底板垫层底标高为1.8M，开挖深度为4.600M。

2.4、本基坑根据坍塌情况进行加固，加固处理采用9m长32#b槽钢桩，。基坑坡顶严禁堆放重物及附加荷载。

2.5、根据该场地的工程地质条件、周边环境、地面变形控制要求坡顶所有管线应尽可能外移或改道。在现场离基坑边有一根高压线电线杆对其进行加固加支撑做法见图。

2.6、为了使钢板桩与钢板桩形成整体，钢板桩两侧采用350×350H型钢电焊连接。 3、地质情况

3.1、在基坑开挖范围内主要有以下地层：

① 杂填土：厚度约0.80～2.00m

②粉质粘土：厚度约1.50～2.50m

③淤泥：厚度约5.90～9.50m

④粉质粘土：厚度约0.0～1.20m

⑤砂砾卵石：厚度约2.50～4.10m

4、支护结构主要选用的材料

4.1、钢板桩采用32#b槽钢桩。

4.2、支护结构选用钢材均采用Q235等级B的碳素结构钢。

5. 进场主要材料计划

序

号 材 料 名 称 规 格 单 位 数 量 备 注

1 32#b槽钢 320×100×10 根 600 桩长9m

2 H型钢（围檩） 350×350×12×19 m 140 双面350H型钢

3 电焊条 E43 ㎏ 300 6.主要进场机械设备数量表

边坡槽钢支护施工方案设计

1. 引言

边坡是指山体或者土地的斜坡部分，常常出现在高速公路、铁路、水利工程等建设中。由于其地形的特殊性，边坡容易发生滑坡、塌方等地质灾害，对行车和施工安全造成威胁。为了保障工程的顺利进行和人们的生命财产安全，需要采取边坡支护措施。本文将针对边坡采用槽钢支护的施工方案进行设计。

2. 槽钢支护的原理与优势

槽钢支护是边坡支护领域常用的一种方法。其原理是利用槽钢的高强度和刚性，通过槽钢的嵌入固定在地质层的形成一个稳定的支撑体系，来抵抗边坡的水平移位和崩塌等现象。槽钢支护的优势主要包括以下几点：

• 结构简单，施工方便，施工周期短。 • 槽钢材料具有较高的强度和刚性，能够有效抵抗边坡的变形和破坏。

• 槽钢支护后，可以通过对内部填充材料的选择，以及钢筋混凝土的加固等措施，进一步提高边坡的稳定性和承载能力。

3. 施工前准备工作

在进行槽钢支护施工之前，需要进行以下准备工作：

3.1 边坡勘察与设计

边坡支护工程的施工方案设计应基于边坡的地质、地貌条件和周边环境，进行详细的勘察和设计。在勘察和设计过程中，应考虑边坡的稳定性、承载力和排水等因素，以确定合适的槽钢支护方案。

3.2 材料准备

根据设计要求，准备槽钢、连接件、填充材料、钢筋等施工所需的材料，并进行验收和入库管理。 3.3 施工队伍组建和人员培训

成立边坡支护施工队伍，并对相关人员进行培训，包括施工技术、安全操作、紧急救援等方面的知识和技能。

4. 施工步骤与方法

边坡槽钢支护的施工步骤主要包括以下几个方面：

4.1 边坡预处理

清理边坡表面杂物，清除松动的土壤，将边坡表面打造成平整的斜坡。

4.2 打设钢板桩

根据设计要求，钻孔并打设钢板桩。钢板桩的深度和间距应根据边坡的高度、坡度和土壤条件等因素进行合理的设计。 4.3 安装槽钢

在打设的钢板桩上安装槽钢，通过焊接或螺栓连接将槽钢固定在钢板桩上。

4.4 填充材料加固

槽钢挡土板支护施工方案

1. 引言

槽钢挡土板是一种常用的地基工程支护材料，其在土方工程和挖土施工中起到了很好的支护作用。本文将详细介绍槽钢挡土板支护施工方案，包括施工前的准备工作、施工步骤、材料和设备的准备以及安全措施等内容。

2. 施工前的准备工作

在进行槽钢挡土板支护施工前，需要进行一系列的准备工作，以确保施工的顺利进行。以下是施工前的准备工作列表：

• 预先评估施工场地的情况，了解地面情况、土壤条件、地下水位等因素，为后续施工过程中的土方护坡提供参考依据。

• 确定挡土板的材质和规格，根据所需的支护高度和压力来选择合适的槽钢挡土板，并计算所需的数量。

• 动员施工人员，并进行必要的技术培训和安全教育，确保施工人员具备必要的技能和知识。 • 准备所需的施工设备和工具，如挖掘机、铲车、搅拌机、水平仪等，确保设备的正常运行和充足的供应。

3. 施工步骤

步骤一：场地清理

在进行挡土板施工前，需要首先清理施工场地。清理场地可以去除杂草、石块和其他障碍物，保持施工区域的整洁。

步骤二：基础处理

在槽钢挡土板支护施工中，基础处理非常关键。首先，需要在施工区域进行挖土工作，挖掘所需的基坑。然后，根据设计要求，在基坑底部铺设一层厚度适当的砂土，以提供一个稳定的基础。

步骤三：安装挡土板

在基础处理完成后，可以开始安装槽钢挡土板。根据设计要求，挡土板应垂直安装，并通过连接件连接在一起。使用水平仪等工具来确保挡土板的垂直度和水平度。 步骤四：填充土方

挡土板安装完成后，需要进行土方填充工作。根据设计要求，填充土方应按照一定的层次进行，并使用搅拌机均匀搅拌土方，以提高土方的密实度和稳定性。

步骤五：施工加固

在土方填充完成后，需要进行挡土板的加固工作。可以采用钢筋混凝土加固、木方加固等方式，以提高挡土板的稳定性和抗压能力。

4. 材料和设备的准备

进行槽钢挡土板支护施工时，需要准备以下材料和设备：

• 槽钢挡土板：根据设计要求选择合适的槽钢挡土板，规格和数量根据施工需要确定。
