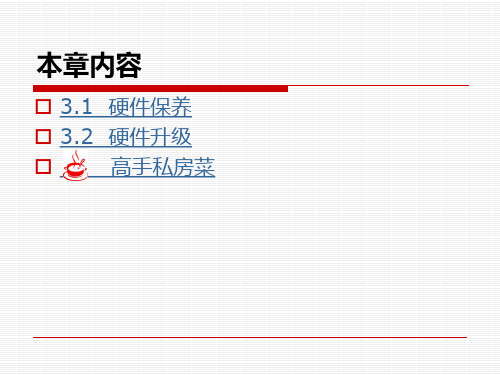

本章内容
3.1 硬件保养 3.2 硬件升级高手私房菜
3.1 硬件保养
3.1.1 3.1.2 3.1.3 3.1.4 3.1.5 3.1.6 3.1.7 3.1.8 3.1.9 硬件保养的工具显示器保养 CPU保养主板保养内存保养光驱保养鼠标和键盘保养硬盘保养其他设备保养
3.1.2 显示器保养
显示器是所有计算机部件之中，寿命最长，也是最为保值的配件了。当购买显示器的时侯，用户往往非常关心显示器的分辨率，带宽，刷新率，色彩还原能力等，而在购买以后却常常忽略对它的保养，以致显示器的可靠性和使用寿命大大缩短。或管理不善导致的，真正由于质量差或元件老化自然损坏的故障只占20%。据有关资料统计，显示器故障有50%是由于环境条件差引起的，30%是由于操作不当。因此，用户必须了解和掌握显示器的一般维护常识。

关于计算机硬件维护原则与维护方法

130计算机与多媒体技术Computer And Multimedia Technology电子技术与软件工程Electronic Technology & Software Engineering1 计算机硬件常见问题与维护现状计算机是以集成电路板为基础的高科技电子产品，计算机各硬件对外部运行环境均有着较高要求，如对温度、湿度有较大反应。

当运行环境中温度过高或者湿度过大，都会导致计算机硬件受到影响与损坏，导致计算机无法正常使用。

在计算机运行过程中，有时会出现短路、部件烧损现象，这些问题如果得不到及时有效的解决，将造成计算机各连接部件的损伤，甚至导致计算机报废。

因此要想提高计算机运行的稳定性，延长计算机使用寿命，就必须做好计算机硬件的维护与保养，让计算机的性能质量得到维持与提升[1]。

计算机硬件是计算机软件稳定运行的载体，一旦硬件出现问题，整个平台都将无法正常运行并且还会引发一系列安全问题，如信息丢失、被盗取等。

因此要想保证计算机平台的稳定运行，就必须做好计算机硬件的维护。

但从实际情况来看，计算机硬件安全问题还未能引起高度重视，计算机在使用过程中经常出现死机、报错等现象，这直接影响了计算机信息资料的录入与保存，影响了人们正常的生活与工作。

2 计算机硬件维护原则2.1 安全性原则计算机硬件系统由多个大小部件构成，具有一定的复杂性，且各部件之间相互连接、相互影响，一个部件出现问题很有可能连带整个系统被烧毁。

因此，在进行计算机硬件的维护时，必须遵循安全性原则。

如在检修维护已受损部件时，要确保不会对其他部件产生破坏，确保计算机的计算等功能可正常使用[2]。

2.2 从易到难原则在进行计算机故障排查与维护时还应遵循从易到难原则。

根据以往维护经验发现，计算机硬件问题的产生是多源化的，既有客观因素也有主观原因。

如有些故障是由于使用者错误操作导致。

因此，在进行计算机硬件检修与维护时，应遵循从易到难原则，先对一些简单的问题进行分析与解决，之后再逐步向更深处排查。

联想服务器维护指南

服务器的大脑，负责处理数据和指令。
存储设备
包括硬盘、SSD等，用于长期存储数据。
电源
为服务器各组件提供电力。
服务器硬件的规格和参数
处理器型号与核心数
内存容量与速度
存储设备的容量与速度
主板的扩展性
电源的功率与稳定性
决定了服务器的计算能力。
影响服务器的数据处理速度。
影响数据存储和读取的速度。
硬件升级与优化
存储设备升级
01
根据数据存储需求，增加或更换更高容量的硬盘、SSD等存储
设备，以提高数据存储能力。
内存升级
02
根据服务器运行的应用程序需求，增加或更换更高容量的内存
条，以提高服务器处理能力。
处理器升级
03
根据服务器性能需求，升级更强大的处理器，以提高整体性能
。
软件升级与优化
操作系统升级
根据业务需求，将数据从旧系统迁移到新系统，以提高数据处理效率。
数据备份
定期对服务器数据进行备份，以防数据丢失或损坏。
数据清理
定期清理无用或过期的数据，以释放存储空间和提高数据管理效率。
感谢您的观看
THANKS
03
服务器维护操作
硬件维护操作
定期检查硬件设备
包括服务器的主板、CPU、内存、硬盘等，确保没有损坏或异常
。
清洁服务器
定期清洁服务器的外壳和内部组件，去除灰尘和污垢，保持散热良好。
更换损坏部件
如果发现任何硬件部件损坏，应及时更换，以避免影响服务器的正常运行。
软件维护操作
更新系统补丁和安全软件
操作系统的安装与配置
总结词
操作系统的选择与安装是服务器维护的基础，需要谨慎选择和配置。

电子设备维护与日常使用指南

电子设备维护与日常使用指南电子设备在现代社会中扮演着重要的角色。

无论是手机、电脑还是其他各类智能设备，它们都已经成为了我们生活不可或缺的一部分。

然而，由于使用不当和缺乏正确的维护，很多人常常经历设备故障和短寿命的问题。

为了帮助大家更好地使用和保护电子设备，本文将为您提供一些实用的指南和建议。

一、日常使用1.保持干燥：尽量避免将电子设备长时间暴露在潮湿的环境中，如浴室或厨房。

潮湿可导致设备内部损坏以及腐蚀金属接触点。

2.避免过热：电子设备容易受到过热的影响。

在使用电脑或平板电脑时，确保通风良好，避免阻塞散热孔。

另外，长时间放置在阳光直射的地方也是不可取的。

3.注意防护：对于手机和平板电脑等便携设备，建议使用防护套或保护壳来降低外部冲击对设备造成的损害。

另外，在携带设备时，尽量避免与钥匙、硬币等金属物品同时放置，以免产生刮擦。

二、电池维护1.避免过度充电：充电器长时间连接电源会导致电池过度充电。

一旦电池达到100%，及时拔掉充电器，以保护电池寿命。

2.避免过度放电：在电池电量过低时尽快充电，以免电池过度放电导致无法充电或无法启动设备的情况发生。

3.定期校准电池：对于一些设备，如手机或笔记本电脑，定期校准电池可以帮助更准确地显示电池剩余电量。

三、软件维护1.定期软件更新：保持设备上安装的软件及时更新，以确保设备的性能和安全性。

大多数软件更新都包含了对先前版本中存在的错误和漏洞的修复。

2.清理缓存文件：长时间使用设备会产生大量缓存文件，过多的缓存可能会占用设备存储空间和降低系统性能。

定期清理缓存可以改善设备的运行速度。

3.防病毒保护：安装可靠的安全软件来保护设备免受病毒和恶意软件的侵害。

定期进行病毒扫描以确保设备安全。

四、硬件维护1.定期清洁：使用柔软的布轻轻擦拭设备的屏幕和外壳，以去除灰尘和指纹，保持设备外观清洁。

2.避免过度运行：长时间高强度使用设备可能会导致设备的过度磨损。

在使用电脑或游戏机等需要大量计算资源的设备时，确保设备的散热和通风状况良好。

ThinkCentre M720t 用户指南和硬件维护手册说明书

2 ThinkCentre M720t 用户指南和硬件维护手册
13 发光红点该指示灯点亮时，表示计算机已开启。
后视图
注：您的计算机型号可能与插图略有不同。
图 2. 后视图
1 音频输出接口 3 DisplayPort® 1.2 输出接口（2 个） 5 USB 2.0 接口（3 个） 7 PS/2 键盘和鼠标接口（选配） 9 智能钢缆夹插槽（2 个）（选配） 11 PCI Express 卡区域 13 安全锁插槽
ThinkCentre M720t 用户指南和硬件维护手册
Energy Star 机器类型：10SQ、10SR、10SS、10TQ、10U4 和 10U5
注：在使用本资料及其支持的产品之前，请务必先阅读并了解《重要产品信息指南》和第 83 页附录 A “声明”。
第一版 (2018 年 6 月) © Copyright Lenovo 2018. 有限权利声明：如果数据或软件依照美国总务署（GSA）合同提供，其使用、复制或公开受编号为 GS-35F-05925 的合同的条款的约束。
ห้องสมุดไป่ตู้
2 微处理器风扇接口 4 内置扬声器接口 6 10 引脚电源接口 8 SATA 电源接口（2 个） 10 SATA 3.0 接口（3 个） 12 M.2 Wi-Fi 卡插槽 14 发光红点接口 16 并口 18 PCI Express x1 卡插槽（2 个） 20 系统风扇接口 22 微处理器插槽 24 纽扣电池
更换内存条 . . . . . . . . . . . . . . . 34 更换 PCI Express 卡 . . . . . . . . . . . 37 更换 Wi-Fi 卡 . . . . . . . . . . . . . . 39 更换 M.2 固态驱动器 . . . . . . . . . . . 42 更换 M.2 固态驱动器支架 . . . . . . . . . 49 更换电源组合件 . . . . . . . . . . . . . 50 更换 Wi-Fi 天线 . . . . . . . . . . . . . 52 更换内置扬声器 . . . . . . . . . . . . . 55 更换正面风扇 . . . . . . . . . . . . . . 57 更换发光红点线缆 . . . . . . . . . . . . 59 更换热传感器 . . . . . . . . . . . . . . 61 更换正面 I/O 支架 . . . . . . . . . . . . 63 更换电源按钮 . . . . . . . . . . . . . . 65 更换读卡器板 . . . . . . . . . . . . . . 66 更换散热器和风扇组合件 . . . . . . . . . 67 更换微处理器 . . . . . . . . . . . . . . 69 更换纽扣电池 . . . . . . . . . . . . . . 73 更换电子锁 . . . . . . . . . . . . . . . 75 更换外盖存在感知开关 . . . . . . . . . . 76 更换背面风扇 . . . . . . . . . . . . . . 78 更换主板 . . . . . . . . . . . . . . . . 78 完成部件更换 . . . . . . . . . . . . . . 80

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

CLARiiON硬件及维护指南（一） - CX3/CX4基本部件介绍版本 11 创建于: 2012-2-12 下午9:13 作者 Roger W. - 最后修改: 2012-2-21 下午11:28 作者 Roger W. 本系列将介绍CLARiiON主要部件、图形管理界面以及基本的日常维护知识。系列共分以下几个章节：

CLARiiON硬件及维护指南（一） - CX3/CX4基本部件介绍 CLARiiON硬件及维护指南（二） - 状态指示灯 CLARiiON硬件及维护指南（三） - Navisphere图形管理界面 CLARiiON硬件及维护指南（四） - Unisphere图形管理界面 CLARiiON硬件及维护指南（五） - NaviSecCLI常用命令 CLARiiON硬件及维护指南（六） - 开关机步骤 CLARiiON硬件及维护指南（七） - 常见故障处理 CLARiiON硬件及维护指南（八） - 日志收集 CLARiiON硬件及维护指南（九） - EMC售后支持及Powerlink网站介绍

CX3/CX4基本部件介绍

CLARiiON CX系列产品的基本构成

构成：由SPS，DPE/SPE和DAE三部分组成示例：CX4

SPS：Standby Power Supply，接DPE或者SPE+DAE OS，对Write Cache提供后备电源保护 SPE：Storage Processor Enclosure，包含两个全冗余的存储控制器 DPE：Disk Processor Enclosure，SPE和DAE OS在同一个Enclosure DAE：Disk Array Enclosure，磁盘柜，包含15个硬盘槽位，磁盘ID从左至右为0-14 DAE-OS：包含控制器系统（OS）的DAE，占用DAE从左至右前五块硬盘

注：CLARiiON系列中采用DPE架构的有CX200/300/400/500，而CX600/700，3和4系列均为SPE架构

以CLARiiON CX4系列为例介绍SPE、DAE和SPS的基本部件及其状态灯。 1. CX4-120 / 240 / 480 Storage Processor Enclosure (SPE)基本部件及状态灯介绍 1.1 SPE前视图

A0,A1,B0&B1：电源模块 C&D：CPU模块A和B E：CPU模块A电源和故障指示灯，黄色灯亮表示有故障 F：CPU模块B电源和故障指示灯，黄色灯亮表示有故障 G：存储系统电源和故障指示灯，黄色灯亮表示有故障

1.2 SPE后视图

A&B：管理模块和I/O模块 C：电源/故障指示灯，黄色灯亮表示有故障

1.3 SP细节图

A：管理模块 B： I/O模块上的后端端口，连接DAE C&D： I/O模块上的前端光纤端口和前端iSCSI端口，连接主机

2. CX4-960 Storage Processor Enclosure (SPE)基本部件及状态灯介绍 2.1 SPE前视图

A1&A2：电源模块A和B B1-B4：风扇模块 C：磁盘柜系统故障指示灯 D：系统电源指示灯

2.2 SPE后视图

A&B：电源模块B和A C&D：管理模块 E： I/O扩展模块

2.3 SP细节图

A：电源指示灯，绿色，常亮 B：故障指示灯，黄色，故障时亮 C：勿拔提醒指示灯 D1-D4： I/O模块

3. Disk Array Enclosure (DAE) 基本部件及状态灯介绍 3.1 DAE前视图 A: 硬盘状态灯--绿灯表示连接状态，绿灯闪烁表示磁盘活动状态，黄灯亮表示磁盘报错 B: 盘柜状态灯--绿灯表示供电正常，黄灯亮表示盘柜有报错 C: 插槽共5块DAE-OS Vault Drives （仅限于DAE_OS），从左至右，Slot 0--Slot 4

3.2 DAE 2P/3P后视图-适用于CX4-120/240/480/960

A：电源模块，下面电源模块为PS A，上面为PS B B：LCC模块，下为LCC A，上为LCC B C：PRI端口，连接SP 后端端口(Back end port)或者上级DAE的扩展端口（EXP port） D：EXP端口，连接下级DAE端口 E：磁盘柜标识(Enclosure ID)指示灯 F：环路标识(Loop ID)指示灯 G: 电源与故障指示灯

4. Standby Power Supply (SPS) 基本部件及状态灯介绍 4.1 SPS型号1 KW I U -适用于CX4-120/240/480

(1) 电源开关 (2&3) 交流电源输入和输出 (4) SPS 监测端口--连接SP的串口，用于SP与SPS之间的通讯和控制 (5) 状态灯 (从下至上) 内部监测灯—亮黄色表示SPS内部监测出错更换SPS指示灯—亮黄色表示电池寿命已到或者自检出错电池供电指示灯--当SPS给SP或DAE OS供电时亮黄色电源灯--当SPS充满电后亮常绿，当SPS电池被充电时闪绿色

4.2 SPS型号2.2KW 2U-适用于CX4-960

A&B：交流输入和输出 C：电源开关 D：SPS监测端口--连接SP的串口，用于SP与SPS之间的通讯和控制 E：状态灯 (从下至上) 内部监测灯—亮黄色表示SPS内部监测出错更换SPS指示灯—亮黄色表示电池寿命已到或者自检出错电池供电指示灯--当SPS给SP或DAE OS供电时亮黄色电源灯--当SPS充满电后亮常绿，当SPS电池被充电时闪绿色

Navisphere图形管理界面适用于运行Flare版本19到29之间的CLARiiON。在有多台CLARiiON的环境中，将所有CLARiiON加入同一个存储域(Storage Domain)，选择其中一台作为域的主要节点(Domain Master),即可用一个界面管理该域中所有的CLARiiON。

1. 从Navisphere登录作为Domain Master的CLARiiON,管理该存储域(Storage Domain)下所有的CLARiiON。在Navisphere中，除了正常状态，还有以下四种常见状态： T：一个或者多个部件处于Transition状态，比如LUN正在重建Rebuilding。 F：一个或者多个部件出现故障，注：存储刚加电，由于SPS充电，也会出现F状态。 X：存储系统不可访问，比如网络连接断开等情况。 ?：当前Navishpere版本不支持对该存储系统进行管理。

2. 在主机Hosts界面查看主机和存储之间的连接、注册情况。

3. 在监控Monitors界面，配置具体监控哪些事件以及监控的方式Email、Paging或者SNMP。

4. 选择CLARiiON的序列号右击，可以配置存储、监控运行、管理属性、复制数据并且分析性能。

4.1 运行监测---错误分析报告选择CLARiiON的序列号右击，点击Faults，查看系统错误分析报告。

4.2 运行监测---磁盘概况选择CLARiiON的序列号右击，点击Disk Summary，查看磁盘使用情况。

5. 选择CLARiiON的SP右击，可以查看SP事件日志、重启SP、收集SP日志spcollects并且分析性能。

选择CLARiiON的SP右击，点击View Events，查看SP报出的事件日志。 Unisphere图形管理界面适用于运行Flare版本30及更高版本的CLARiiON。在有多台CLARiiON的环境中，将所有CLARiiON加入同一个存储域(Storage Domain)，选择其中一台作为域的主要节点(Domain Master),即可用一个界面管理该域中所有的CLARiiON。

1.从Unisphere登录作为Domain Master的CLARiiON,在控制板Dashboard界面可以查看该存储域(Storage Domain)中的所有设备。

2.在告警Alerts界面查看系统告警和错误，确认运行是否有异常。

3.在工具栏选择CLARiiON的序列号，即到该设备的管理界面。选择系统System,点击系统信息System Information，可以管理系统属性或者对控制器SP进行操作。

4. 选择系统System,点击硬件Hardware，可以从网页界面查看硬件构造及各部件目前的状态。

5. 选择存储Storage，可以创建RAID组或者存储池、绑定LUN、配置存储组SG。

6.选择主机Hosts，查看主机和存储之间的连接、注册情况。

7.选择复制Replicas,使用各种复制软件进行数据保护。

8.选择监控Monitoring, 查看系统错误报告和SP事件日志、分析性能、配置监控的方式Email、Paging或者SNMP。

9.选择支持Support界面，从EMC多种在线渠道获得信息和解决方案。

NaviSecCLI常用命令

创建一个安全文件，这样下次登录时不用再输入用户名和密码。安全文件是加密的，且与本机绑定：

naviseccli -AddUserSecurity -user xxxx -password xxxxx -scope 0

注：Secure CLI(naviseccli)在Classic CLI(navicli)的基础上提供了身份验证、CLI事件审计、SSL加密等功能。创建安全文件后就不必在每次执行naviseccli时再带上-user、-scope和-password参数。

显示系统中各组件状态：

naviseccli -h getcrus

显示哪个SP是某个LUN默认和当前的主SP：

naviseccli -h getlun -default -owner
