备战2020高考物理-高三第一轮基础练习：电磁感应和电路问题(含答案)

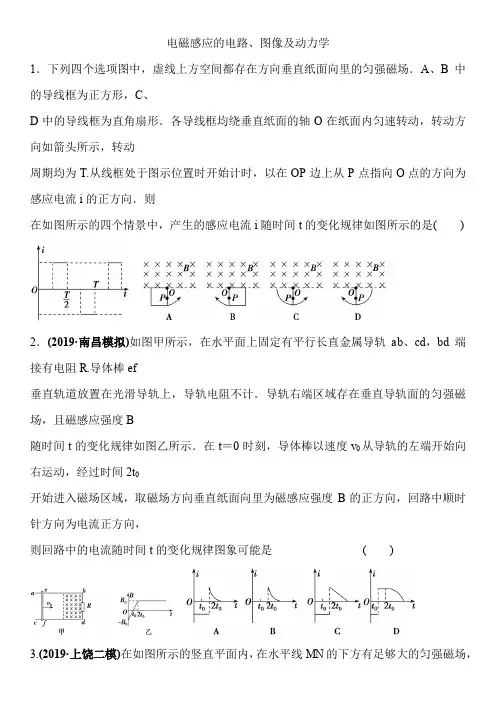

电磁感应的电路、图像及动力学1．下列四个选项图中，虚线上方空间都存在方向垂直纸面向里的匀强磁场．A、B中的导线框为正方形，C、D中的导线框为直角扇形．各导线框均绕垂直纸面的轴O在纸面内匀速转动，转动方向如箭头所示，转动周期均为T.从线框处于图示位置时开始计时，以在OP边上从P点指向O点的方向为感应电流i的正方向．则在如图所示的四个情景中，产生的感应电流i随时间t的变化规律如图所示的是()2．(2019·南昌模拟)如图甲所示，在水平面上固定有平行长直金属导轨ab、cd，bd端接有电阻R.导体棒ef垂直轨道放置在光滑导轨上，导轨电阻不计．导轨右端区域存在垂直导轨面的匀强磁场，且磁感应强度B随时间t的变化规律如图乙所示．在t＝0时刻，导体棒以速度v0从导轨的左端开始向右运动，经过时间2t0开始进入磁场区域，取磁场方向垂直纸面向里为磁感应强度B的正方向，回路中顺时针方向为电流正方向，则回路中的电流随时间t的变化规律图象可能是()3.(2019·上饶二模)在如图所示的竖直平面内，在水平线MN的下方有足够大的匀强磁场，一个等腰三角形金属线框顶点C与MN重合，线框由静止释放，沿轴线DC方向竖直落入磁场中．忽略空气阻力，从释放到线框完全进入磁场过程中，关于线框运动的v-t图象，可能正确的是()4. 如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L，纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t ＝0时刻恰好位于如图所示的位置，以顺时针方向为导线框中电流的正方向，下面四幅图中能够正确表示导线框中的电流－位移(I-x)关系的是()5.如图所示，两光滑平行金属导轨间距为L，直导线MN垂直跨在导轨上，且与导轨接触良好，整个装置处在垂直于纸面向里的匀强磁场中，磁感应强度为B.电容器的电容为C，除电阻R外，导轨和导线的电阻均不计．现给导线MN一初速度，使导线MN向右运动，当电路稳定后，MN以速度v向右做匀速运动时( )A ．电容器两端的电压为零B ．电阻两端的电压为BLvC ．电容器所带电荷量为CBLvD ．为保持MN 匀速运动，需对其施加的拉力大小为B 2L 2v R6．(2019·保定模拟)如图所示为有理想边界的两个匀强磁场，磁感应强度均为B ＝0.5 T ，两边界间距s ＝0.1 m ，一边长L ＝0.2 m 的正方形线框abcd 由粗细均匀的电阻丝围成，总电阻为R ＝0.4 Ω，现使线框以v ＝2 m/s的速度从位置Ⅰ匀速运动到位置Ⅱ，则下列能正确反映整个过程中线框a 、b 两点间的电势差U ab 随时间t 变化的图线是 ( )7.(2019·东北三校联考)如图所示，M 、N 为同一水平面内的两条平行长直导轨，左端串接电阻R ，金属杆ab垂直导轨放置，金属杆和导轨的电阻不计，杆与导轨间接触良好且无摩擦，整个装置处于竖直方向的匀强磁场中．现对金属杆施加一个与其垂直的水平方向的恒力F，使金属杆从静止开始运动．在运动过程中，金属杆的速度大小为v，R上消耗的总能量为E，则下列关于v、E随时间变化的图象可能正确的是()8.(2019·山西高三二模)电磁缓冲车是利用电磁感应原理进行制动缓冲，它的缓冲过程可以等效为：小车底部安装有电磁铁(可视为匀强磁场)，磁感应强度大小为B，方向竖直向下。

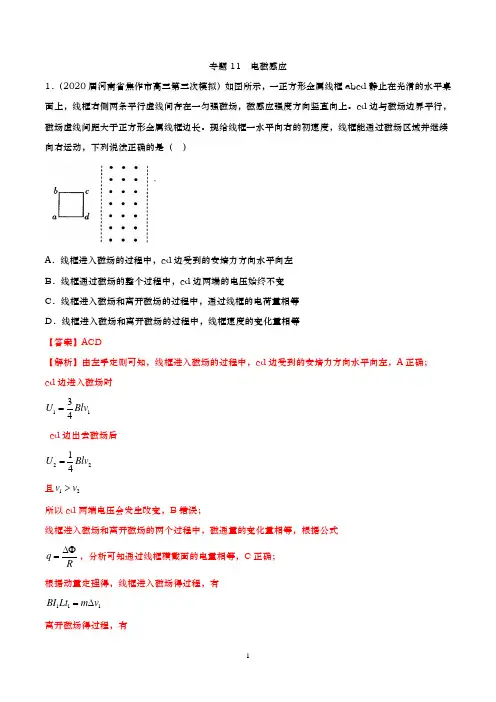

专题11 电磁感应1．（2020届河南省焦作市高三第三次模拟）如图所示，一正方形金属线框abcd 静止在光滑的水平桌面上，线框右侧两条平行虚线间存在一匀强磁场，磁感应强度方向竖直向上。

cd 边与磁场边界平行，磁场虚线间距大于正方形金属线框边长。

现给线框一水平向右的初速度，线框能通过磁场区域并继续向右运动，下列说法正确的是（ ）A ．线框进入磁场的过程中，cd 边受到的安培力方向水平向左B ．线框通过磁场的整个过程中，cd 边两端的电压始终不变C ．线框进入磁场和离开磁场的过程中，通过线框的电荷量相等D ．线框进入磁场和离开磁场的过程中，线框速度的变化量相等【答案】ACD【解析】由左手定则可知，线框进入磁场的过程中，cd 边受到的安培力方向水平向左，A 正确； cd 边进入磁场时1134U Blv = cd 边出去磁场后2214U Blv = 且12v v >所以cd 两端电压会发生改变，B 错误；线框进入磁场和离开磁场的两个过程中，磁通量的变化量相等，根据公式q R∆Φ=，分析可知通过线框横截面的电量相等，C 正确； 根据动量定理得，线框进入磁场得过程，有111BI Lt m v =∆离开磁场得过程，有222BI Lt m v =∆又因为1122I t I t =所以12v v ∆=∆，D 正确。

故选ACD 。

2．（2020届黑龙江省哈尔滨市三中高三第二次模拟）如图所示，足够大的匀强磁场，磁感应强度为B ，方向垂直于纸面向外，一半径为a ，电阻为6R 的光滑金属圆环垂直于磁场放置，一长度为2a ，电阻为R 的金属杆MN 与金属环相切于M 点，M 端与金属环顶端连接，在外力作用下以角速度ω绕M 点顺时针匀速转动，在转动过程中金属杆与金属圆环接触良好，则（ ）A ．当金属杆转过θ=90︒时，流过金属杆的电流I=245Ba R ω B ．当金属杆转过θ=90︒时，金属杆两端的电势差265MN Ba U ω= C ．金属杆转过30︒和90︒时，克服安培力的瞬时功率之比为15：16D ．金属杆转过30︒和90︒时，克服安培力的瞬时功率之比为15：128【答案】ABD【解析】当金属杆转过θ=90︒时，电动势为212222a E BLv B a Ba ωω⋅==⋅⨯=总电阻为 35=+=22R R R R 总1 电流为221124==552E Ba Ba I R R R ωω=总1由右手定则可知，M 点电势高于N 点电势，则金属杆两端的电势差2233362255552MN R U E E Ba Ba R ωω===⨯=，故AB 正确； 当金属杆转过θ=90︒时，克服安培力的瞬时功率为2242211148==2=55Ba B a P I E Ba R Rωωω⨯ 金属杆转过30︒时，电动势为2222aBa E Ba ωω== 总电阻为2254=+=5+23R R R R R R 总 电流为2222232==483Ba E Ba I R R R ωω=总 克服安培力的瞬时功率为22242222338216Ba Ba B a P I E R ωωω==⨯= 则2115128P P = 故C 错误，D 正确。

备战2020高考物理-高三第一轮基础练习电路的基本概念一、单选题1.导体中的电流是这样产生的：当在一根长度为L、横断面积为S，单位体积内自由电荷数为n的均匀导体两端加上电压U，导体中出现一个匀强电场，导体内的自由电子（-e）受匀强电场的电场力作用而加速，同时由于与阳离子碰撞而受到阻碍，这样边反复碰撞边向前移动，可以认为阻碍电子运动的阻力大小与电子移动的平均速率v成正比，即可以表示为kv（k是常数），当电子所受电场力与阻力大小相等时，导体中形成了恒定电流，则该导体的电阻是（）A. B. C. D.2.如图所示电路，开关K断开和闭合时电流表示数的之比是1：3，则可知电阻R1和R2之比：( )A.1：3B.1：2C.2：1D.3：13.图中电阻R1、R2、R3的阻值相等，电池的内阻不计。

开关K接通后，流过R2的电流是K接通前的（）A. B. C. D.4.关于电流的下列说法中正确的是（）A.电路中的电流越大，表示通过导体横截面的电量越多B.在相同时间内，通过导体截面的电量越多，导体中的电流就越大C.通电时间越长，电流越小D.通电时间越长，电流越大5.三个电阻的阻值之比为R1∶R2∶R3=1∶2∶5，并联后接入电路，则通过三个支路电流的比值为（）A.1∶2∶5B.5∶2∶1C.10∶5∶2D.2∶5∶106.如图所示电路，电压保持不变，当电键S断开时，电流表A的示数为0．6 A，当电键S 闭合时，电流表的示数为0．9 A，则两电阻阻值之比R1：R2为( )A.1 ：2B.2 ：lC.2 ：3D.3 ：27.某课外活动小组将锌片和铜片插入一个西红柿中，用电压表测量铜片和锌片间电压为0.30V.然后又将同样的10个西红柿电池串联成电池组(n个相同电池串联时，总电动势为nE，总电阻为nr)，与一个额定电压为1.5V、额定功率为1W的小灯泡相连接，小灯泡不发光，测得小灯泡两端的电压为0.2V.对此现象以下解释正确的是（）A.西红柿电池组的电动势大于小灯泡的额定电压，小灯泡已经烧毁B.西红柿电池组不可能提供电能C.西红柿电池组提供的电功率太小D.西红柿电池组的内阻远小于小灯泡的电阻8.关于电流的下列说法中，正确的是（）A.电路中的电流越大，表示通过导体横截面的电量越多B.在相同时间内，通过导体截面的电量越多，导体中的电流就越大C.通电时间越长，电流越大D.根据I= 可知，导体中的电流与通过横截面的电量成正比，与通过时间成反比9.如图所示的交流电路中，理想变压器输入电压为U1，输入功率为P1，输出功率为P2，各交流电表均为理想电表．当滑动变阻器R的滑动头向下移动时( )A.灯L变亮B.各个电表读数均变大C.因为U1不变，所以P1不变D.P1变大，且始终有P1=P210.在如图所示的电路中，电键S1、S2、S3、S4均闭合，C是极板水平放置的平行板电容器，极板间悬浮着一个油滴P，断开哪一个电键后P会向下运动（）A.S1B.S2C.S3D.S411.如图所示电路，电压保持不变，当电键S断开时，电流表A的示数为0.6A，当电键S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为（）A.1：2B.2：1C.2：3D.3：212.下列关于电流的说法中，正确的是（）A.金属导体中，电流的传播速率就是自由电子定向移动的速率B.温度升高时，金属导体中自由电子热运动加快，电流也就加大C.电路接通后，电子就由电源出发，只要经过一个极短的时间就能达到用电器D.通电的金属导体中，自由电子的运动是热运动和定向移动的合运动，电流的传播速率等于光速二、多选题13.充电宝是当今流行的移动充电电源，人们可以随时随地的给手机充电。

电磁感应中的电路问题、图象问题1.在垂直于匀强磁场的平面中,有两根平行的、电阻不计金属轨道,两根金属滑杆ab,cd平行的搁在轨道上方,金属滑杆电阻R ab<R cd,如图所示。

金属滑杆与导轨接触良好,不计摩擦力。

当ab在水平外力F1作用下匀速向右滑动时,cd在水平外力F2的作用下保持静止不动,则F1,F2以及金属滑杆两端电压U ab与U cd的比较结果是()A.F1>F2,U ab<U cdB.F1=F2,U ab=U cdC.F1<F2,U ab=U cdD.F1=F2,U ab<U cd2.在两根光滑的平行金属导轨上有两根直导线,其中一根导线接有电流表A,如图所示。

两直导线在匀强磁场中以相同速度v平行于金属导轨运动,则下列说法正确的是()A.电流表A的读数为零B.导轨与直导线所围面积内的磁通量增大C.导轨与直导线所围面积内的磁通量减小D.接有电流表A的直导线不产生感应电动势3.磁卡的磁条中有用于存储信息的、磁极方向不同的磁化区,刷卡器中有检测线圈,当以速度v0刷卡时,在线圈中产生感应电动势。

其E t关系如图所示。

如果只将刷卡速度改为,线圈中的E t关系图可能是()4.如图所示,一粗细均匀的正方形金属线框abcd,其边长为L,它匀速地穿过一个有界的匀强磁场区域,磁场宽度大于L,则a,b两点间电压u ab随时间的变化规律大致为()5.(多选)如图所示,边长为L、不可形变的正方形导体框内有半径为r的圆形区域,圆形区域有垂直纸面向里的匀强磁场,其磁感应强度B随时间t的变化关系为B=kt(常量k>0)。

回路中滑动变阻器R的最大阻值为R0,滑动片P位于滑动变阻器中央,定值电阻R1=R0,R2=。

闭合开关S,电压表的示数为U,不考虑虚线MN右侧导体的感应电动势。

则()A.R2两端的电压为B.电容器的a极板带正电C.滑动变阻器R的热功率为电阻R2的5倍D.正方形导线框中的感应电动势为kL26.如图甲所示,在水平面上固定有平行长直金属导轨ab,cd,bd端接有电阻R。
