2022年天津市初中学业水平考试试卷物理一、单项选择题1. 音乐会上，艺术家们用编钟、二胡和古筝等乐器演奏乐曲《春江花月夜》。

听众能够分辨出不同乐器的声音，是根据声音的（ ）A. 响度B. 音调C. 音色D. 速度【答案】C【解析】【详解】声音的响度与声源振动的幅度有关，振动幅度越大，响度越大，音调的高低与发声体振动快慢有关，物体振动越快，音调就越高，音色是发声体所特有的，发声体不同，音色就不同；音乐会上，艺术家们用编钟、二胡和古筝等乐器演奏乐曲《春江花月夜》，编钟、二胡和古筝等不同乐器的材料和结构不同，即使它们发出声音的音调和响度一样，音色也不同，所以听众能够分辨出不同乐器的声音，故ABD不符合题意，C符合题意。

故选C。

2. 人们在高温的天气里会大汗淋漓，使体温不致升得太高。

这是由于汗液（ ）A. 熔化吸热B. 蒸发吸热C. 液化放热D. 凝固放热【答案】B【解析】【详解】在任何温度下都能发生的汽化现象叫做蒸发，蒸发吸热；人们在高温的天气里大汗淋漓，靠汗液的蒸发吸热，带走身体的一部分热量，使体温不致升高太多，故ACD不符合题意，B符合题意。

故选B。

3. 图是我国古代的一种计时工具——日晷，人们通过观察直杆在太阳下影子的位置来计时。

影子的形成是由于（ ）A. 光的直线传播B. 光的反射C. 平面镜成像D. 光的折射【答案】A【解析】【详解】A．影子的形成是是由于光的直线传播形成的，故A符合题意；B．光照射到物体表面时，会发生反射，影子的形成与反射无关，故B不符合题意；C．平面镜成像原理是光的反射，倒影的形成原理一般是平面镜成像，故C不符合题意；D．光的折射是光从一种介质斜射入另外一种介质中，在界面处发生偏折的过程，此题就没有涉及多种介质，故不是光的折射，故D不符合题意。

故选A。

4. 小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。

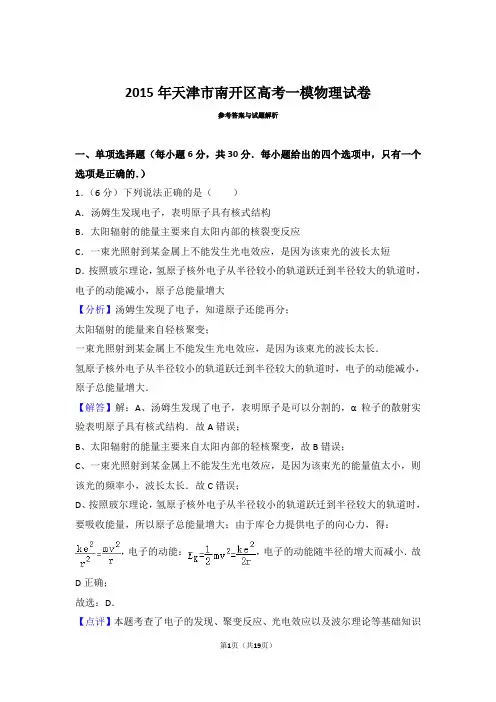

2015年天津市南开区高考一模物理试卷参考答案与试题解析一、单项选择题（每小题6分，共30分．每小题给出的四个选项中，只有一个选项是正确的．）1．（6分）下列说法正确的是（）A．汤姆生发现电子，表明原子具有核式结构B．太阳辐射的能量主要来自太阳内部的核裂变反应C．一束光照射到某金属上不能发生光电效应，是因为该束光的波长太短D．按照玻尔理论，氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，电子的动能减小，原子总能量增大【分析】汤姆生发现了电子，知道原子还能再分；太阳辐射的能量来自轻核聚变；一束光照射到某金属上不能发生光电效应，是因为该束光的波长太长．氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，电子的动能减小，原子总能量增大．【解答】解：A、汤姆生发现了电子，表明原子是可以分割的，α粒子的散射实验表明原子具有核式结构．故A错误；B、太阳辐射的能量主要来自太阳内部的轻核聚变，故B错误；C、一束光照射到某金属上不能发生光电效应，是因为该束光的能量值太小，则该光的频率小，波长太长．故C错误；D、按照玻尔理论，氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，要吸收能量，所以原子总能量增大；由于库仑力提供电子的向心力，得：，电子的动能：，电子的动能随半径的增大而减小．故D正确；故选：D．【点评】本题考查了电子的发现、聚变反应、光电效应以及波尔理论等基础知识点，难度不大，关键要熟悉教材，牢记这些基础知识点．2．（6分）如图所示，A、B分别是甲、乙两小球从同一地点沿同一直线运动的v ﹣t图象，根据图象可以判断（）A．两球在t=2s时速度相等B．两球在t=8s时相遇C．两球在t=8s时相距最远D．甲、乙两球做初速度方向相反的单向匀减速直线运动，加速度大小相同方向相反【分析】由速度时间图象直接读出两球的速度大小．分析两球的运动情况，判断两球在t=8s时是否相距最远．两球先做匀减速直线运动，后做匀加速直线运动．【解答】解：A、v﹣t图象反映速度随时间变化的情况，由图读出t=2s时两球速度大小都是20m/s，速率是相等的，但方向相反，所以速度不等．故A错误；BC、依据v﹣t图象的物理意义可知，两球在t=8s时位移都为0，均回到出发点相遇，不是相距最远．故B正确，C错误．D、两球开始做初速度方向相反的单向匀减速直线运动，而后做匀加速直线运动．A的加速度为a A==m/s2=﹣10m/s2，B的加速度为a B=m/s2=6.67m/s2，则知加速度大小不等，方向相反．故D错误．故选：B．【点评】这是直线运动中速度图象的问题，关键要抓住斜率表示加速度，“面积”表示位移来分析物体的运动情况．3．（6分）为了探测某星球，载着登陆舱的探测飞船在以该星球中心为圆心，半径为r1的圆轨道上做匀速圆周运动，周期为T1，总质量为m1．随后登陆舱脱离飞船，变轨到离星球更近的半径为r2的圆轨道上做匀速圆周运动，此时登陆舱的质量为m2，则（）A．该星球的质量为M=B．该星球表面的重力加速度为g=C．登陆舱在半径为r2轨道上做圆周运动的周期为T2=T1D．登陆舱在r1与r2轨道上运动时的速度大小之比为=【分析】研究飞船绕星球做匀速圆周运动，根据万有引力提供向心力，列出等式求出中心体的质量．研究登陆舱绕星球做匀速圆周运动，根据万有引力提供向心力，列出等式表示出线速度和周期．再通过不同的轨道半径进行比较【解答】解：A、研究飞船绕星球做匀速圆周运动，根据万有引力提供向心力，列出等式：G=m得出：M=，故A错误；B、根据圆周运动知识，a=只能表示在半径为r1的圆轨道上向心加速度，而不等于X星球表面的重力加速度，故B错误．C、研究登陆舱绕星球做匀速圆周运动，根据万有引力提供向心力，列出等式：在半径为r的圆轨道上运动：=得出：T=2π．表达式里M为中心体星球的质量，R为运动的轨道半径．所以登陆舱在r1与r2轨道上运动时的周期大小之比为：，所以T2=，故C正确D、研究登陆舱绕星球做匀速圆周运动，根据万有引力提供向心力有：在半径为r的圆轨道上运动：=m得出：v=，表达式里M为中心体星球的质量，r为运动的轨道半径．所以登陆舱在r1与r2轨道上运动时的速度大小之比为，故D错误．故选：C．【点评】求一个物理量之比，我们应该把这个物理量先用已知的物理量表示出来，再进行之比．向心力的公式选取要根据题目提供的已知物理量或所求解的物理量选取应用．4．（6分）图l是一列简谐横波在t=1.25s时的波形图，已知c位置的质点比a位置的晚0.5s起振，则图2所示振动图象对应的质点可能位于（）A．a＜x＜b B．b＜x＜c C．c＜x＜d D．d＜x＜e【分析】由题，根据c位置的质点比a位置的晚0.5s起振，确定出该波的周期及波的传播方向，作出1.25s前的波形图象，即t=0时刻的波形，逐项分析t=0时刻各个区间质点的状态，选择与图2相符的选项．【解答】解：由图2知，t=0时刻质点处于平衡位置上方，且向上振动．由题，c位置的质点比a位置的晚0.5s起振，则知该波的周期为T=1s，波的传播方向为向右，则t=1.25s=1T，作出1.25s前的波形图象，即t=0时刻的波形图象如图所示（红线），则位于平衡位置上方且振动方向向上的质点位于区间为de 间，即有d＜x＜e．【点评】本题的解题技巧是画出t=0时刻的波形，考查分析和理解波动图象和振动图象联系的能力．5．（6分）一物体静止在粗糙水平地面上，现用一大小为F1的水平拉力拉动物体，经过一段时间后其速度变为v，若将水平拉力的大小改为F2，物体从静止开始经过同样的时间后速度变为3v，对于上述两个过程，用W F1、W F2分别表示拉力F1、F2所做的功，W f1、W f2分别表示前后两次克服摩擦力所做的功，则（）A．W F2＜9W F1，W f2=3W f1B．W F2＜9W F1，W f2＜3W f1C．W F2＞9W F1，W f2＞3W f1D．W F2＞9W F1，W f2=3W f1【分析】根据匀变速直线运动平均速度公式求出两个运动的平均速度，再根据时间相等求出位移之比，两次物体所受的摩擦力不变，根据W=fs求解克服摩擦力之比，对两个过程，分别根据动能定理列式，联立方程即可求解F1，F2所做的功的关系【解答】解：由题意可知，两次物体均做匀加速运动，则在同样的时间内，它们的位移之比为：S1：S2=；两次物体所受的摩擦力不变，根据力做功表达式，则克服滑动摩擦力做功之比为：W t1：W t2=fS1：fS2=1：3；再由动能定理，则有：W F﹣W f=；可知：W F1﹣W f1=；W F2﹣W f2=；由上两式可解得：W F2=9W F1﹣6W f1，故A确，BCD错误；【点评】本题主要考查了恒力做功公式及动能定理的直接应用，解答时要注意两次拉动的过程中，滑动摩擦力是不变的，求出位移关系即可求出摩擦力做功之比，难度不大，属于基础题二、不定项选择题（每小题6分，共18分．每小题给出的四个选项中，都有多个选项是正确的．全部选对的得6分，选对但不全的得3分，选错或不答的得0分．）6．（6分）如图所示，一个质量为3.0kg的物体，放在倾角为θ=30°的斜面上静止不动，若用竖直向上的力F=5.0N提物体，物体仍静止，（g=10m/s2）下述结论正确的是（）A．物体受到的摩擦力减小2.5 NB．斜面受到的压力减小5.0 NC．物体对斜面的作用力减小5.0 ND．物体受到的合外力减小5.0 N【分析】无拉力时对物体受力分析，受重力、支持力和静摩擦力，根据共点力平衡条件求解各个力；有拉力F作用后，再次对物体受力分析，受到拉力、重力、支持力和静摩擦力，根据共点力平衡条件求解各个力．【解答】解：物体不受拉力时对物体受力分析，受重力、支持力和静摩擦力，如图：根据共点力平衡条件，有f=mgsinθ，N=mgcosθ有拉力F作用后，再次对物体受力分析，受到拉力、重力、支持力和静摩擦力，如图：根据共点力平衡条件，有f1=（mg﹣F）sinθN1=（mg﹣F）cosθ故f﹣f1=Fsin30°=2.5NN1﹣N2=Fcos30°=N，故A正确，B错误；C、开始时，物体对斜面的作用力大小等于物体的重力，当受到向上的拉力F=5N 时，物体对斜面的作用力减小了5N，故C正确；D、力F作用前后，物体均处于平衡状态，因此合外力均为零，故合外力没有变化，故D错误．故选：AC【点评】本题关键是对物体受力分析后，根据共点力平衡条件用正交分解法列方程求解，施加向上的拉力后，可以等效为将物体的重力减小，难度适中．7．（6分）图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场方向的水平轴OO′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示，以下判断正确的是（）A．线圈转动的角速度为50π rad/sB．电流表的示数为10AC．0.01s时线圈平面与磁场方向平行D．0.02s时电阻R中电流的方向自左向右【分析】由题图乙可知交流电电流的最大值、周期，电流表的示数为有效值，感应电动势最大，则穿过线圈的磁通量变化最快，由楞次定律可判断出0.02s时流过电阻的电流方向．【解答】解：A、周期T=0.02s，角速度ω==100π rad/s，故A错误；B、由题图乙可知交流电电流的最大值是I m=10A，由于电流表的示数为有效值，故示数I==10A，故B错误；C、0.01s时线圈中的感应电流达到最大，感应电动势最大，则穿过线圈的磁通量变化最快，磁通量为0，故线圈平面与磁场方向平行，故C正确；D、由楞次定律可判断出0.02s时流过电阻的电流方向自左向右，故D正确．故选：CD．【点评】本题考查交变电流的产生及有效值的定义，要注意明确电流表示数、机器铭牌上所标的电流值、电压值等均为有效值．8．（6分）如图所示，真空中有一半径为R、圆心为O的均匀玻璃球，频率一定的细激光束在真空中沿BC传播，从C点经折射进入玻璃球，并经出射点D折射出去，已知∠COD=120°，玻璃对该激光的折射率为，则下列说法中正确的是（）A．激光束在C点的入射角α=60°B．此激光束在玻璃中穿越的时间为t=C．一个光子在穿过玻璃球的过程中能量逐渐变小D．改变入射角α的大小，细激光束可能在球表面D处发生全反射【分析】由几何知识得到激光束在在C点的折射角，由折射定律求出入射角．光子穿越玻璃球时频率不变，光子能量不变．由几何知识求出CD的长度，由v=求出激光束在玻璃球中传播的速度，则可求出此激光束在玻璃中穿越的时间．根据光路的可逆性可知光束在D点不可能发生全反射．【解答】解：A、由几何知识得到激光束在C点的折射角r=30°，由n=得：sinα=nsinr=，得入射角：α=60°．故A正确．B、此激光束在玻璃中的波速为：v==c，CD间的距离为：S=2Rsin60°=R则光束在玻璃球中从C到D传播的时间为：t==．故B正确．C、光子穿越玻璃球时频率不变，则光子的能量不变，故C错误．D、激光束从C点进入玻璃球时，无论怎样改变入射角，折射角都小于临界角，根据几何知识可知光线在玻璃球内表面的入射角不可能大于临界角，所以都不可能发生全反射．故D错误．故选：AB．【点评】本题是几何光学与物理光学的综合，要抓住光子的频率由光源决定，与介质无关，掌握折射定律、光速公式和全反射的条件：光从光密介质进入光疏介质时，入射角大于或等于临界角．三、非选择题9．（4分）如图所示，一平行板电容器的两极板与一电压恒定的电源相连，极板水平放置且下极板接地，极板间距为d，在下极板上叠放一厚度为l的金属板，其上部空间有一带负电的粒子P静止在电容器中，当把金属板从电容器中快速抽出后，粒子P开始运动，重力加速度为g．则金属板抽出瞬间粒子运动的加速度为，此时粒子的电势能减小（填“增大”、“不变”或“减小”）．【分析】金属板内部场强为零，有厚度为l的金属板，相当于平行板电容器的间距减小了l；粒子受重力和电场力，根据平衡条件和牛顿第二定律列式求解加速度【解答】解：粒子受重力和电场力，开始时平衡，有：mg=q①当把金属板从电容器中快速抽出后，根据牛顿第二定律，有：mg﹣q=ma ②联立①②解得：a=g由于极板间的距离增大，故极板间的电场强度减小，P点到上极板的距离不变，故P点到上极板间的电压减小，故P点的电势能减小，故答案为：，减小【点评】本题要记住平行板电容器内插入金属板，可以等效成极板间距减小了；然后结合共点力平衡条件和牛顿第二定律列式分析，不难10．（8分）如图甲所示，用包有白纸的质量为0.5kg的圆柱棒代替纸带和重物，蘸有颜料的毛笔固定在电动机上并随之转动，代替打点计时器．当烧断悬挂圆柱棒的线后，圆柱棒竖直自由下落，毛笔就在圆柱棒表面的纸上画出记号，如图乙所示．测得记号之间的距离依次为20.0mm，44.0mm，68.0mm，92，0mm，116.0mm，140.0mm，已知电动机铭牌上标有“1200r/min”字样，由此验证机械能守恒．①毛笔画相邻两条线的时间间隔T=0.05s，图乙中的左端是圆柱棒的悬挂端（填“左”或“右”）．②根据图乙所给的数据，可知毛笔画下记号C时，圆柱棒下落的速度v C= 1.12 m/s；画下记号D时，圆柱棒下落的速度v D= 1.60m/s；记号C、D之间重力势能的变化量△E P=0.333J，棒的动能变化量△E K=0.326J．则△E P＞△E K（填“＞”、“=”或“＜”），造成此结果的原因有有摩擦阻力存在（至少写出一个）．（g取9.80m/s2，结果保留三位有效数字）【分析】了解该实验装置的原理，它类似于打点计时器，蘸有颜料的毛笔随电动机转一圈就在圆柱棒面上的纸上画出记号，这就像打点计时器每隔一定时间就打一个点．数据的处理思路与打点计时器打出来的纸带处理一样．利用匀变速直线运动的推论，可计算出打出某点时纸带运动的瞬时速度，从而求出动能．根据功能关系得重力势能减小量等于重力做功的数值．【解答】解：（1）毛笔画相邻两条线的时间间隔为电动机的转动周期．已知电动机铭牌上标有“1200r/min”字样，即每秒转20周，所以T=0.05 s，圆柱下落过程中，毛笔依次从圆柱的下端往上端画，随着时间圆柱是加速运动，在乙图中圆柱的左端速度较大，右端速度较小，所以图乙中的圆柱棒的左端是悬挂端．（2）利用匀变速直线运动的推论v C==1.12m/s；v D==1.60m/s；根据重力势能的定义式得：重力势能减小量△E p=mgh=0.5×9.8×0.068J=0.333 J．C、D之间棒的动能的变化量为△E K=E kD﹣E kC=mv D2﹣mv C2=0.326 J则△E P＞△E K，造成此结果的原因有有摩擦阻力存在．故答案为：①0.05，左②1.12，1.60，0.333，0.326；＞，有阻力存在【点评】该实验装置是根据打点计时器的特点和实验原理进行设计新的实验．数据的处理思路与打点计时器打出来的纸带处理一样．我们对于书本上的实验必须要掌握实验原理，了解实验的仪器、操作步骤和数据处理以及注意事项，才能解决设计实验的问题．11．（6分）一阻值约为30kΩ的电阻R，欲用伏安法较准确地测出它的阻值，备选器材有：A．电源（E=16V，r=2Ω）B．电源（E=3V，r=0.5Ω）C．电压表（量程0～15V，内阻50kΩ）D．电压表（量程0～3V，内阻10kΩ）E．电流表（量程0～500 μA，内阻500Ω）F．电流表（量程0～5mA，内阻50Ω）G．滑动变阻器（阻值0～200Ω）H．开关一只，导线若干①电源应选A；电压表应选C；电流表应选E；（用器材前面的字母表示）②在方框内画出实验电路图．【分析】①关键是根据闭合电路欧姆定律求出分别用两个电源时通过待测电阻的最大电流，并结合电流表的量程大小即可即可求解；②关键是根据变阻器的全电阻远小于待测电阻可知变阻器应采用分压式接法，根据待测电阻阻值的平方与电压表及电流表内阻的乘积相比较，从而电流表是内接法，还是外接法．【解答】解：①：若选用电源A，根据闭合电路欧姆定律，可知，通过待测电阻的最大电流为：I max==mA=0.53mA=530μA，若选用电源B，则最大电流为：I max′=mA=0.1mA=100μA，比较可知，电源应选A，电压表应选C，电流表应选E；②：由于变阻器的全电阻远小于待测电阻，所以变阻器应采用分压式接法，由于待测电阻满足＜，所以电流表应用内接法，电路图如图所示：故答案为：①A，C，E；②如上图所示．【点评】应明确：①当变阻器的全电阻远小于待测电阻或要求电流从零调时，变阻器应采用分压式接法；②当待测电阻满足＞，时，电流表应用外接法，满足＜，时，电流表应用内接法．12．（16分）如图所示，在离地面H=5.45m的O处用长L=0.45m的不可伸长的细线挂一质量为90g的爆竹（火药质量忽略不计），把爆竹拉起至D点使细线水平伸直，点燃导火线后将爆竹无初速度释放，爆竹刚好到达最低点B时炸成质量相等的两块，一块朝相反方向水平抛出，落到地面上的A处，抛出的水平距离S=5m．另一块仍系在细线上继续做圆周运动并通过最高点C．假设火药爆炸释放的能量全部转化为爆竹碎片的动能，空气阻力忽略不计，取g=10m/s2，求：（1）爆炸瞬间反向抛出的那一块的水平速度v1的大小；（2）继续做圆周运动的那一块通过最高点时的细线的拉力T的大小．【分析】（1）爆炸瞬间反向抛出那一块做平抛运动，根据高度求出时间，再根据水平位移求出水平速度．（2）根据机械能守恒定律求出爆竹在最低点的速度，再根据动量守恒定律求出爆炸后做圆周运动在B点的速度，通过机械能守恒定律求出到达C点的速度，根据牛顿第二定律求出绳子的拉力．【解答】解：（1）设爆竹的总质量为2m，刚好到达B时的速度为v，爆炸后抛出的那一块的水平速度为v1，做圆周运动的那一块的水平速度为v2，则对做平抛运动的那一块有：H﹣L=gt2，s=v1t，带入数据，得：v1=5m/s（2）爆竹从D点运动到B点的过程中机械能守恒，所以有2mgL=×2mv2，爆竹爆炸前后动量守恒，所以有2mv=mv2﹣mv1，解得：v2=11m/s设做圆周运动的那块通过最高点时的速度为v c，由机械能守恒定律可得：mv22=mv C2+2mgL；设最高点时线对爆竹的拉力为T，则由牛顿第二定律可得：T+mg=m联立以上各式，解得：T=9.85N答：（1）爆炸瞬间反向抛出的那一块的水平速度v1的大小为5m/s；（2）继续做圆周运动的那一块通过最高点时的细线的拉力T的大小9.85N．【点评】本题是动力学和能量综合的问题，运用机械能守恒定律解题，要确定研究的过程，判断在研究的过程中机械能是否守恒．13．（18分）如图甲，在水平桌面上固定着两根相距L=20cm、相互平行的无电阻轨道P、Q，轨道一端固定一根电阻r=0.02Ω的导体棒a，轨道上横置一根质量m=40g、电阻可忽略不计的金属棒b，两棒相距也为L=20cm．该轨道平面处在磁感应强度大小可以调节的竖直向上的匀强磁场中．开始时，磁感应强度B0=0.10T．设棒与轨道间的最大静摩擦力等于滑动摩擦力，g=10m/s2．（1）若保持磁感应强度B0的大小不变，从t=0时刻开始，给b棒施加一个水平向右的拉力，使它由静止开始做匀加速直线运动．此拉力F的大小随时间t变化关系如图乙所示．求b棒做匀加速运动的加速度及b棒与导轨间的滑动摩擦力；（2）若从t=0开始，磁感应强度B随时间t按图丙中图象所示的规律变化，求在金属棒b开始运动前，这个装置释放的热量是多少？【分析】（1）根据F与t的函数表达式，结合牛顿第二定律，及闭合电路欧姆定律，依据图象的含义，即可求解．（2）根据法拉第定律、欧姆定律和安培力公式，求解在金属棒b开始运动前经过的时间，再由焦耳定律求解热量．【解答】解：（1）由图象可得到拉力F与t的大小随时间变化的函数表达式为F=F0+当b棒匀加速运动时，根据牛顿第二定律有：F﹣f﹣F安=maF安=B0ILI=v=at=∴F安联立可解得F=f+ma+代入数据可解得a=5m/s2 f=0.2N（2）当磁感应强度均匀增大时，闭合电中和有恒定的感应电流I，以b棒为研究对象，它受到的安培力逐渐增大，静摩擦力也随之增大，当磁感应度增大到b 所受安掊力F与最大静摩擦力f相等时开始滑动．感应电动势：E=I=棒b将要运动时，有f=B t IL∴Bt=根据B t=B0+t=0.1+0.5t，得：t=1.8s回路中产生焦耳热为：Q=I2•Rt=12×0.02×1.8=0.036J答：（1）匀加速运动的加速度是5m/s2，b棒与导轨间的滑动摩擦力是0.2N．（2）在金属棒b开始运动前，这个装置释放的热量是0.036J【点评】本题考查电磁感应定律中的图象问题，要注意明确图象的斜率含义，掌握牛顿第二定律与闭合电路欧姆定律的应用，注意从图象中选取两点代入公式计算，是解题的关键．14．（20分）如图所示，有3块水平放置的长薄金属板a、b和c，a、b之间相距为L．紧贴b板下表面竖直放置半径为R的半圆形塑料细管，两管口正好位于小孔M、N处．板a与b、b与c之间接有电压可调的直流电源，板b与c间还存在方向垂直纸面向外的匀强磁场．调节板间电压U ba和U bc，当U ba=U1、U bc=U2时，质量为m、电荷量为q的带负电油滴，以速率v0从a板上的小孔竖直向下射入，油滴穿过b板M孔进入细管，恰能与细管无接触地从N孔射出．忽略小孔和细管对电场的影响，不计空气阻力．求：（1）油滴进入M孔时的速度v1；（2）b、c两板间的电场强度E和磁感应强度B的值；（3）当油滴从细管的N孔射出瞬间，将U ba和B立即调整到U1′和B′，使油滴恰好不碰到a板，且沿原路与细管无接触地返回并穿过M孔，求U1′和B′．【分析】（1）油滴开始下落的过程中有重力、电场力做功，根据动能定理求出油滴进入M孔的速度．（2）油滴进入电场、磁场共存区域，恰与细管无接触地从N孔射出，知电场力等于重力，洛伦兹力提供向心力，根据平衡求出电场强度的大小，根据洛伦兹力提供向心力求出磁感应强度的大小．（3）若油滴恰不能撞到a板，且再返回并穿过M点速度为零，根据动能定理求出U′ab的大小，返回到N孔时速度大小不变，现向左偏转做匀速圆周运动，则磁感应强度的大小不变，方向改变．【解答】解：（1）油滴入电场后，重力与电场力均做功，设到M点时的速度为v1，由动能定理①得：②（2）油滴进入电场、磁场共存区域，恰与细管无接触地从N孔射出，须电场力与重力平衡，有：mg=qE ③得：④油滴在半圆形细管中运动时，洛伦兹力提供向心力，⑤得⑥（3）若油滴恰不能撞到a板，且再返回并穿过M点，由动能定理，⑧得：⑨考虑到油滴返回时速度方向已经相反，为了使油滴沿原路与细管无接触地返回并穿过M孔，磁感应强度的大小不变，方向相反，即：B´=﹣B⑩答：（1）油滴进入M孔时的速度．（2）b、c两板间的电场强度，磁感应强度．（3）U1′和B′分别为：，B´=﹣B．【点评】本题考查带电粒子在复合场中的运动，关键理清粒子的运动情况，结合牛顿第二定律和动能定理进行求解．参与本试卷答题和审题的老师有：听潮；wxz；蒙山；ljc；sddrg；高中物理；src；wslil76（排名不分先后）菁优网2017年7月14日。

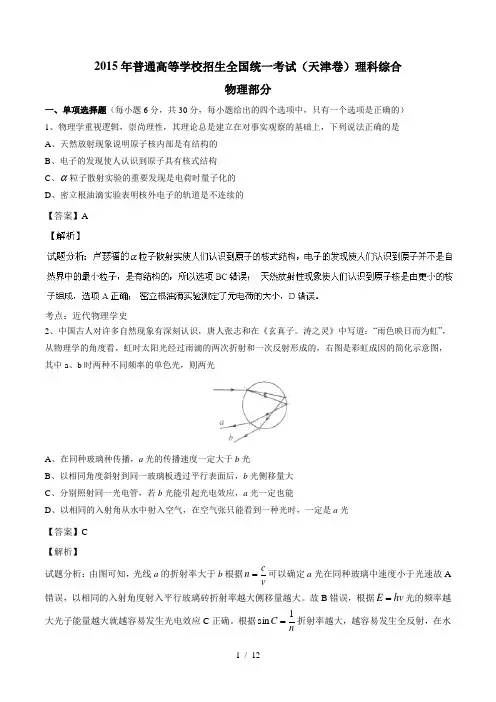

2015年普通高等学校招生全国统一考试（天津卷）理科综合物理部分一、单项选择题（每小题6分，共30分，每小题给出的四个选项中，只有一个选项是正确的） 1、物理学重视逻辑，崇尚理性，其理论总是建立在对事实观察的基础上，下列说法正确的是 A 、天然放射现象说明原子核内部是有结构的 B 、电子的发现使人认识到原子具有核式结构 C 、α粒子散射实验的重要发现是电荷时量子化的 D 、密立根油滴实验表明核外电子的轨道是不连续的【答案】A考点：近代物理学史2、中国古人对许多自然现象有深刻认识，唐人张志和在《玄真子。

涛之灵》中写道：“雨色映日而为虹”，从物理学的角度看，虹时太阳光经过雨滴的两次折射和一次反射形成的，右图是彩虹成因的简化示意图，其中a 、b 时两种不同频率的单色光，则两光A 、在同种玻璃种传播，a 光的传播速度一定大于b 光B 、以相同角度斜射到同一玻璃板透过平行表面后，b 光侧移量大C 、分别照射同一光电管，若b 光能引起光电效应，a 光一定也能D 、以相同的入射角从水中射入空气，在空气张只能看到一种光时，一定是a 光【答案】C 【解析】试题分析：由图可知，光线a 的折射率大于b 根据vcn =可以确定a 光在同种玻璃中速度小于光速故A 错误，以相同的入射角度射入平行玻璃砖折射率越大侧移量越大。

故B 错误，根据hv E =光的频率越大光子能量越大就越容易发生光电效应C 正确。

根据nC 1sin =折射率越大，越容易发生全反射，在水外越不容易看到，D 错误。

考点：光的反射、折射、全反射及光电效应。

3、图甲为一列简谐横波在某一时刻的波形图，a 、b 两质点的横坐标分别为2a x m =和6b x m =，图乙为质点b 从该时刻开始计时的振动图象，下列说法正确的是A 、该波沿+x 方向传播，波速为1m/sB 、质点a 经过4s 振动的路程为4mC 、此时刻质点a 的速度沿+y 方向D 、质点a 在t =2s 时速度为零【答案】D考点：机械振动与机械波4、未来的星际航行中，宇航员长期处于零重力状态，为缓解这种状态带来的不适，有人设想在未来的航天器上加装一段圆柱形“旋转仓”如图所示，当旋转舱绕其轴线匀速旋转时，宇航员站在旋转舱内圆柱形侧壁上，可以受到与他站在地球表面时相同大小的支持力，为达到目的，下列说法正确的是A 、旋转舱的半径越大，转动的角速度就应越大B 、旋转舱的半径越大，转动的角速度就应越小C 、宇航员质量越大，旋转舱的角速度就应越大D、宇航员质量越大，旋转舱的角速度就应越小【答案】B考点：万有引力与航天5、如图所示，固定的竖直光滑长杆上套有质量为m的小圆环，圆环与水平状态的轻质弹簧一端连接，弹簧的另一端连接在墙上，并且处于原长状态，现让圆环由静止开始下滑，已知弹簧原长为L，圆环下滑到最大距离时弹簧的长度变为2L（未超过弹性限度），则在圆环下滑到最大距离的过程中A、圆环的机械能守恒B3mgLC、圆环下滑到最大距离时，所受合力为零D、圆环重力势能与弹簧弹性势能之和保持不变【答案】B【解析】试题分析：圆环在下滑过程中，弹簧对其做负功，故圆环机械能减小，选项A错误；圆环下滑到最3，圆环的速度为零，由能量守恒定律可知，弹大的距离时，由几何关系可知，圆环下滑的距离为L3，故选项B正确；圆环下滑过程中，所簧的弹性势能增加量等于圆环重力势能的减小量，为mgL受合力为零时，加速度为零，速度最大，而下滑至最大距离时，物体速度为零，加速度不为零，所以选项C错误；在下滑过程中，圆环的机械能与弹簧弹性势能之和保持不变，即系统机械能守恒，所以选项D错误；考点：系统机械能守恒二、不定项选择题（每小题6分，共18分，每小题给出的四个选项中，都有多个选项是正确的，全部选对得6分，选对但选不全的得3分，选错或者不答的得0分）6、如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在R和滑动变阻器R，P为滑动变阻器的滑动触头，在原线圈上加一电压为U的副线圈两端连接了定值电阻正弦交流电，则A、保持Q的位置不动，将P向上滑动时，电流表读数变大B、保持Q的位置不动，将P向上滑动时，电流表读数变小C、保持P的位置不动，将Q向上滑动时，电流表读数变大D、保持P的位置不动，将Q向上滑动时，电流表读数变小【答案】BC【解析】试题分析：保持Q位置不动时，负载电路电压保持不变，将P向上滑动时，连入电路的电阻变大，故负载消耗功率变小，原线圈输入功率变小，电流表示数变小，所以选项A错误、B正确；保持P位置不动，即负载电路电阻不变，将Q向上滑动时，由理想变压器电压、匝数关系可知，副线圈输出电压升高，负载电路消耗功率变大，故原线圈输入电流变大，所以选项C正确的、D错误。

2004-2015年天津市中考物理填空题二、填空题（本大题共12题，每小题2分，共24分）15.王刚同学在做了一些测量后忘了在记录的数据后面标明单位，请你帮他补上。

某同学的身高是15.8 ;物理课本的长度是26 。

16.目前普通列车的速度约为100km/h，而磁悬浮快速列车设计速度为500km/h，南京到上海的距离为300km，按以上速度计算，磁悬浮列车从南京到上海比普通列车缩短 h.. 17.天津市公安交通管理条例规定：汽车在市区的街道行驶，不准鸣喇叭。

从环境保护的角度看这是为了减小。

18.当玻璃棒与丝绸摩擦后，玻璃棒失去电子带电，丝绸得到电子带等量的电。

19.如图4所示，有一束光线从空气射入某种透明介质，在分界面处发生反射和折射。

则是反射光线，是折射光线。

20.长江三峡大坝高170m，根据最近报导，现蓄水深度已达到139m，则坝底所受水的压强为(g取10N/kg)。

Pg21.在一个标准大气压下若用水来做托里拆利实验，那么大气压大约能支持高的水柱。

22.起重机将3000N的物体在1min内匀速升高20m，在这段时间内起重机做的功为 J，起重机的功率为 W。

23.一台内燃机运行时各种能量损耗大致为：汽缸散热损失占25％，废气带走的能量占30％，摩擦等机械损耗占10％，则它的机械效率为。

24.我国家庭电路使用的交流电的电压是。

V,频率为 Hz25.发电厂通常使用的发电机是根据原理制成的。

26.光在同种均匀介质中是沿传播的。

三、填空题（本大题共12小题，每小题2分，共34分）15、图4为小明家本月自来水表的示意图。

那么他家本月水表的示数为压的值可近似取105Pa）22、如图6所示，物体A重20N，滑轮重1N，绳重不计，弹簧秤的示数为25N，则物体B 的重为_______N。

23、单缸内燃机飞轮转速为3000r/min，那么，每秒钟燃气推动活塞做功的次数为_________次。

24、如图7所示，当开关闭合后，滑片P向右滑动时，电流表的示数________，电压表的示数________。

2015年普通高等学校招生全国统一考试（天津卷）理科综合物理部分一、单项选择题（每小题6分，共30分，每小题给出的四个选项中，只有一个选项是正确的） 1．物理学重视逻辑，崇尚理性，其理论总是建立在对事实观察的基础上，下列说法正确的是A ．天然放射现象说明原子核内部是有结构的B ．电子的发现使人认识到原子具有核式结构C ．α粒子散射实验的重要发现是电荷时量子化的D ．密立根油滴实验表明核外电子的轨道是不连续的A 解析：卢瑟福的α粒子散射实验使人们认识到原子的核式结构，电子的发现使人们认识到原子并不是自然界中最小粒子，是有结构的，BC 错误；天然放射现象使人们认识到原子核是由更小的核子组成，A 项正确；密立根油滴实验测定了元电荷的电荷量大小，D 错． 考点：近代物理学史2．中国古人对许多自然现象有深刻认识，唐人张志和在《玄真子．涛之灵》中写道：“雨色映日而为虹”，从物理学的角度看，虹时太阳光经过雨滴的两次折射和一次反射形成的，右图是彩虹成因的简化示意图，其中a 、b 时两种不同频率的单色光，则两光A ．在同种玻璃种传播，a 光的传播速度一定大于b 光B ．以相同角度斜射到同一玻璃板透过平行表面后，b 光侧移量大C ．分别照射同一光电管，若b 光能引起光电效应，a 光一定也能D ．以相同的入射角从水中射入空气，在空气张只能看到一种光时，一定是a 光C 解析：由图可知，光线a 的折射率大于b 根据cn =v可以确定a 光在同种玻璃中速度小于光速故A 错误，以相同的入射角度射入平行玻璃砖折射率越大侧移量越大．故B 错误，根据hv E =光的频率越大光子能量越大就越容易发生光电效应C 正确．根据nC 1sin =折射率越大，越容易发生全反射，在水外越不容易看到，D 错误．考点：光的反射、折射、全反射及光电效应．3．图甲为一列简谐横波在某一时刻的波形图，a 、b 两质点的横坐标分别为2m a x =和6m b x =，图乙为质点b 从该时刻开始计时的振动图象，下列说法正确的是A ．该波沿+x 方向传播，波速为1m/sB ．质点a 经过4s 振动的路程为4mmC ．此时刻质点a 的速度沿+y 方向D ．质点a 在t =2s 时速度为零D 解析：由图乙可知，0t =时刻质点b 向y 轴正方向振动，则可判断波向x 方向传播，A 错；图乙表明振动周期为8s ，4s 内质点a 振动的路程为21m A =，B 错；由波的传播方向可判断此时刻质点a正向y 轴负方向运动，C 错；12s 4t T ==，a 质点恰好运动到y 负向最大位移处，速度为零，D 项正确．考点：机械振动与机械波4．未来的星际航行中，宇航员长期处于零重力状态，为缓解这种状态带来的不适，有人设想在未来的航天器上加装一段圆柱形“旋转仓”如图所示，当旋转舱绕其轴线匀速旋转时，宇航员站在旋转舱内圆柱形侧壁上，可以受到与他站在地球表面时相同大小的支持力，为达到目的，下列说法正确的是A ．旋转舱的半径越大，转动的角速度就应越大B ．旋转舱的半径越大，转动的角速度就应越小C ．宇航员质量越大，旋转舱的角速度就应越大D ．宇航员质量越大，旋转舱的角速度就应越小B 解析：在外太空，宇航员处于完全失重状态，所以在旋转仓中我们不需要考虑地球引力作用；宇航员在旋转仓中做圆周运动所需向心力由侧壁支持力提供，因此有2N F mg m r ω==，故可知ω∝，与宇航员质量无关，CD 错；旋转半径越大，转动角速度就越小，A 对B 错．考点：万有引力与航天5．如图所示，固定的竖直光滑长杆上套有质量为m 的小圆环，圆环与水平状态的轻质弹簧一端连接，弹簧的另一端连接在墙上，并且处于原长状态，现让圆环由静止开始下滑，已知弹簧原长为L ，圆环下滑到最大距离时弹簧的长度变为2L （未超过弹性限度），则在圆环下滑到最大距离的过程中A ．圆环的机械能守恒BC ．圆环下滑到最大距离时，所受合力为零D ．圆环重力势能与弹簧弹性势能之和保持不变B 解析：圆环在下滑过程中，弹簧对其做负功，故圆环机械能减小 ，选项A 错误； 圆环下滑到最大的距离时，由几何关系可知，圆环下滑的距离为L 3，圆环的速度为零，由能量守恒定律可知，弹簧的弹性m势能增加量等于圆环重力势能的减小量，为mgL 3，故选项B 正确； 圆环下滑过程中，所受合力为零时，加速度为零，速度最大，而下滑至最大距离时，物体速度为零，加速度不为零，所以选项C 错误； 在下滑过程中，圆环的机械能与弹簧弹性势能之和保持不变，即系统机械能守恒，所以选项D 错误；考点：系统机械能守恒二、不定项选择题（每小题6分，共18分，每小题给出的四个选项中，都有多个选项是正确的，全部选对得6分，选对但选不全的得3分，选错或者不答的得0分）6．如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q 来调节，在副线圈两端连接了定值电阻0R 和滑动变阻器R ，P 为滑动变阻器的滑动触头，在原线圈上加一电压为U 的正弦交流电，则A ．保持Q 的位置不动，将P 向上滑动时，电流表读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表读数变小BC 解析：保持Q 位置不动时，负载电路电压保持不变，将P 向上滑动时，连入电路的电阻变大，故负载消耗功率变小，原线圈输入功率变小，电流表示数变小，所以选项A 错误、B 正确； 保持P 位置不动，即负载电路电阻不变，将Q 向上滑动时，由理想变压器电压、匝数关系可知，副线圈输出电压升高，负载电路消耗功率变大，故原线圈输入电流变大，所以选项C 正确的、D 错误．考点：理想变压器、动态电路变化7．如图所示，氕核、氘核、氚核三种粒子从同一位置无初速度地飘入电场线水平向右的加速电场1E ，之后进入电场线竖直向下的匀强电场2E 发生偏转，最后打在屏上，整个装置处于真空中，不计粒子重力及其相互作用，那么A ．偏转电场2E 对三种粒子做功一样多B ．三种粒子打到屏上时速度一样大C ．三种粒子运动到屏上所用时间相同D ．三种粒子一定打到屏上的同一位置，AD 解析：设加速电场长度中d ，偏转电场长度为L ，在加速电场中，2112qE d m =v ，在偏转电场中L t =v ，22221124qE E L y t m E d=⋅=，与粒子质量无关，所以选项D 正确；偏转电场对粒子做的功222214E L W qE y E d ==，与粒子质量无关，A 项正确；三种粒子在进入偏转电场时速度不同，而在偏转电场中电场力做的功相同，动能的变化量相同，而质量不同，因此打在屏上的速度不同，粒子沿图中虚线的速度不同，故运动时间也不同，BC 错误．考点：带电粒子在电场中的加速和偏转8．1P 、2P 为相距遥远的两颗行星，距各自表面相同高度处各有一颗卫星1s 、2s 做匀速圆周运动，图中纵坐标表示行星对周围空间各处物体的引力产生的加速度a ，横坐标表示物体到行星中心的距离r 的平方，两条曲线分别表示1P 、2P 周围的a 与2r 的反比关系，它们左端点横坐标相同，则A ．1P 的平均密度比2P 的大B ．1P 的第一宇宙速度比2P 的小C ．1s 的向心加速度比2s 的大D ．1s 的公转周期比2s 的大AC 解析：由图可知，两行星的球体半径相同，对行星周围空间各处物体来说，万有引力提供加速度，故有ma r mMG=2，故可知1P 的质量比2P 的大，即1P 的平均密度比2P 的大，所以选项A 正确； 由图可知，1P 表面的重力加速比2P 的大，由r g v '=可知，1P 的第一宇宙速度比2P 的大，所以选项B 错误；对卫星而言，万有引力提供向心加速度，即2r GMa =，故可知，1s 的向心加速度比2s 的大，所以选项C 正确；根据r Tm r Mm G 2224π=可知，1s 的公转周期比2s 的小，所以选项D 错误．考点：天体与万有引力定律第Ⅱ卷注意事项：1、用黑色黑水的钢笔或者签字笔将答案写在答题卡上 2、本卷共4题，共72分9．（18分）（1）如图所示，在光滑水平面的左侧固定一竖直挡板，A 球在水平面上静止放置，B 球向左运动与A 球发生正碰，B 球碰撞前、后的速率之比为3:1，A 球垂直撞向挡板，碰后原速率返回，两球刚好不发生碰撞，A 、B 两球的质量之比为__________，A 、B 碰撞前、后两球总动能之比为_______________．答案：4：1； 9：5解析：由于A 球撞挡板原速返回后，两球刚好不发生碰撞，则A 、B碰撞后速率大小相等，规定向左为正方向，由动量守恒定律得B B A B m m m =-v v v ，而:3:1B =v v ，解得:4:1A B m m =；碰撞前后总动能之比为2k12k 2129:51()2B B A Bm E E m m ==+v v ． 考点：动量守恒定律（2）某同学利用单摆测量重力加速度①为了使测量误差尽量小，下列说法正确的是__________ A ．组装单摆须选用密度和直径都较小的摆球 B ．组装单摆须选用轻且不易伸长的细线 C ．实验时须使摆球在同一竖直面内摆动 D ．摆长一定的情况下，摆的振幅尽量大②如图所示，在物理支架的竖直立柱上固定有摆长约为1m 的单摆，实验时，由于仅有量程为20cm 、精度为1mm 的钢板刻度尺，于是他先使摆球自然下垂，在竖直立柱上与摆球最下端处于同一水平面的位置做一标记点，测出单摆的周期1T ；然后保持悬点位置不变，设法将摆长缩短一些，再次使摆球自然下垂，用同样方法在竖直立柱上做另一标记点，并测出单摆周期2T ；最后用钢板刻度尺量出竖直立柱上两标记点之间的距离L ∆，用上述测量结果，写出重力加速度的表达式g=____________答案：①BC ；②222124LT T π∆-解析：①为了减小空气阻力的误差选用密度大，体积小的小球，A 错．如果振幅过大（大于10o 小球的运动不在是简谐运动，所以误差较大，D 错误．要求小球在运动过程中摆长不变，且是单摆，而不能是圆锥摆故选BC ．②g L T 12214π=同理得g L T 22224π=两式相减可得222124T T L g -∆=π考点：用单摆测定当地的重力加速度．（3）用电流表和电压表测定由三节干电池串联组成的电池组（电动势约为4.5V ，内电阻约为1Ω）的电动势和内电阻，除了待测电池组，电建，导线外，还有下列器材供选用；A ．电流表：量程0.6A ，内电阻约为1ΩB ．电流表：量程3A ，内电阻约为0.2ΩC ．电压表：量程3V ，内电阻约为30kΩD ．电压表：量程6V ，内电阻约为60kΩE ．滑动变阻器：0-1000Ω，额定电流0.5AF ．滑动变阻器：0-20Ω，额定电流2A①为了使测量结果尽量准确，电流表应选用_______，电压表选用_______，滑动变阻器选用_______（均填仪器的字母代号）②右图为正确选择仪器后，连好的部分电路，为了使测量误差尽量小，还需要在电路中用导线将_______和_______相连、_______和_______相连、_______和_______相连（均填仪器上接线柱的字母代号） ③实验时发现电流表坏了，于是不再使用电流表，剩余仪器中仅用电阻箱替换掉滑动变阻器，重新连接电路，仍能完成实验，实验中读出几组电阻箱的阻值R 和对应电压表的示数U ；用图像法处理采集到数据，为在直角坐标系中得到的函数图像是一条直线，则可以_______为纵坐标，以_______为横坐标答案：①ADF ②ad cg fh ③1U 1R 或U U R 或RUR （横纵坐标互换亦可） 解析：①按仪器选择顺序，先选电表，电池电动势为4.5V ，故电压表选择6V 量程的D ；电路的最大电流不超过0.45AS ，故电流表选择0.6A 量程的A 即可；因要求测量结果改变量准确，为方便调节，滑动变阻器选择20Ω的F 即可．②为减小误差，电流表应采用内接法，同时注意电表的正、负极，故可知导线应连接ad 、fh 、cg ； ③换用电阻箱后，根据闭合电路欧姆定律有U E U r R =+，变形后得111r U E E R =+⋅或UU E r R=-或1R r R U E E =+，故图象坐标可以为11U R -、U U R -或RR U -，且横、纵坐标可以互换． 考点：测定电池的电动势和内阻实验10．（16分）某快点公司分拣邮件的水平传输装置示意图如图，皮带在电动机的带动下保持1m/s =v 的恒定速度向右运动，现将一质量为2kg m =的邮件轻放在皮带上，邮件和皮带间的动摩擦力因数0.5μ=，设皮带足够长，取210m/s g =，在邮件与皮带发生相对滑动的过程中，求 （1）邮件滑动的时间t ； （2）邮件对地的位移大小x ；（3）邮件与皮带间的摩擦力对皮带做的功W ．答案：（1）0.2s ；（2）0.1m ； （3）-2J ； 解：(16分)（1）设邮件放到与皮带发生相对滑动过程中受到的滑动摩擦力为F ，则mg F μ=①取向右为正方向，对邮件应用动量定理，有0Ft m =-v② 联立①②式并代入数据解得s 2.0=t③（2）邮件与皮带发生相对滑动的过程中，对邮件应用动能定理，有2102Fx m =-v④联立①④并代入数据解得：m 1.0=x⑤（3）邮件与皮带发生相对滑动的过程中，设皮带相对地面的位移为s ，则有：s t =v⑥ 摩擦力对皮带做的功为：Fs W -=⑦ 由⑥⑦式代入相关数据解得：J 2-=W⑧考点：摩擦力、匀变速直线运动、功、动能、动量定理11．（18分）如图所示，凸字形硬质金属线框质量为m ，相邻各边互相垂直，且处于同一竖直平面内，ab 边长为l ，cd 边长为2l ，ab 与cd 平行，间距为2l ．匀强磁场区域的上下边界均水平，磁场方向垂直于线框所在平面．开始时，cd 边到磁场上边界的距离为2l ，线框由静止释放，从cd 边进入磁场直到ef 、pq 边进入磁场前，线框做匀速运动，在ef 、pq 边离开磁场后，ab 边离开磁场之前，线框又做匀速运动．线框完全穿过磁场过程中产生的热量为Q ．线框在下落过程中始终处于原竖直平面内，且ab 、cd 边保持水平，重力加速度为g ；求（1）线框ab 边将离开磁场时做匀速运动的速度大小是cd 边刚进入磁场时的 几倍 （2）磁场上下边界间的距离H答案：（1）124v v =； （2）l mgQH 28+=解：(18分)⑴设磁场的磁感应强度大小写为B ，cd 边刚进入磁场时，线框做匀速运动的速度为1v ，cd 边上的感应电动势为1E ，由法拉第电磁感应定律可得：112E Bl =v①设线框总电阻为R ，此时线框中电流为I 1，由闭合电路欧姆定律可得：RE I 11=②设此时线械所受安培力为1F ，有：lB I F 112= ③由于线框做匀速运动，故受力平衡，所以有e磁场区1F mg =④ 联立①②③④式解得：1224mgRB l=v⑤设ab 边离开磁场之前，线框做匀速运动的速度为2v ，同理可得： 222mgRB l =v⑥ 故可知：214=v v⑦（2线框自释放直到cd 边进入磁场前，由机械能守恒定律可得：21122mgl m =v⑧线框完全穿过磁场的过程中，由能量守恒定律可得：()222111222mg l H m m Q +=-+v v⑨联立⑦⑧⑨解得：l mgQH 28+=⑩考点：法拉第电磁感应定律、欧姆定律、共点力平衡、机械能守恒、能量守恒定律12．（20分）现代科学仪器常利用电场、磁场控制带电粒子的运动．在真空中存在着如图所示的多层紧密相邻的匀强电场和匀强磁场，电场和磁场的宽度均为d ．电场强度为E ，方向水平向右；磁感应强度为B ，方向垂直纸面向里．电场、磁场的边界互相平行且与电场方向垂直，一个质量为m 、电荷量为q 的带正电粒子在第1层电场左侧边界某处由静止释放，粒子始终在电场、磁场中运动，不计粒子重力及运动时的电磁辐射（1）求粒子在第2层磁场中运动时速度2v 的大小与轨迹半径2r（2）粒子从第n 层磁场右侧边界穿出时，速度的方向与水平方向的夹角为n θ，试求sin n θ（3）若粒子恰好不能从第n 层磁场右侧边界穿出，试问在其他条件不变的情况下，也进入第n 层磁场，但比荷较该粒子大的粒子能否穿出该层磁场右侧边界，请简要推理说明之答案：（1）qmEdB 2； （2）mE nqd B n 2sin =θ； （3）见解析；解：(20分)⑴粒子在进入第2层磁场时，经两次电场加速，中间穿过磁场时洛伦兹力不做功，由动能定理，有22122qEd m =v ①由①式解得2=v ②粒子在第2层磁场中受到的洛伦兹力充当向心力，有2222q B m r =v v③联立②③解得2r =④（2）设粒子在第n 层磁场中运动的速度为n v ，轨迹半径为n r （下标表示粒子所在层数），212nnqEd m =v⑤2nn nq B m r =v v⑥粒子进入到第n 层磁场时，速度的方向与水平方向的夹角为n α,从第n 层磁场右侧边界突出时速度方向与水平方向的夹角为n θ，粒子在电场中运动时，垂直于电场线方向的速度分量不变，有：11sin sin n n n n θα--=v v⑦由图根据几何关系可以得到：d r r n n n n =-αθsin sin⑧ 联立⑤⑥⑦⑧可得： d r r n n n n =---11sin sin αθ⑨由此可看出11sin θr ，22sin θr ，…，n n r θsin 为一等差数列，公差为d ，可得：()d n r r n n 1sin sin 11-+=θθ⑩当n =1时，由下图可看出：d r =11sin θ联立⑩可解得：mE nqdB n 2sin =θ（3）若粒子恰好不能从第n 层磁场右侧边界穿出，则：2πθ=n ，1sin =n θ在其他条件不变的情况下，换用比荷更大的粒子，设其比荷为m q ''，假设通穿出第n 层磁场右侧边界，粒子穿出时速度方向与水平方向的夹角为'n θ，由于m q m q =''则导致：1sin >'n θ说明'n θ不存在，即原假设不成立，所以比荷较该粒子大的粒子不能穿出该层磁场右侧边界． 考点：带电粒子在电磁场中的运动。

1.【湖北省荆州市2015年中考物理试题】如图所示，弹簧测力计下挂着铁块P，其正下方的水平地面上放着一块条形磁铁Q，P和Q均处于静止状态．已知P和Q的重力分别为G和3G，若弹簧测力计的示数为2G，则下列说法正确的是（）A．P对弹簧测力计的拉力大小为GB．P对Q的吸引力和Q对P的吸引力是一对平衡力，大小均为GC．P对Q的吸引力和地面对Q的支持力大小分别为G和2GD．弹簧测力计对P的拉力和Q对P的吸引力是一对平衡力，大小均为2G【答案】C【考点定位】平衡力相互作用力2.【海南省2015年初中毕业生学业水平考试】下列做法中，减小摩擦的是（）A．短跑运动员穿上钉鞋B．自行车刹车时，用力握手闸C．车轮胎上有凹凸不平的花纹D．行李箱底部安装滚轮【答案】D【考点定位】影响摩擦力的因素3.【北京市2015年中考物理物理试题】下列说法中正确的是A.如果苹果在下落的过程中，速度越来越大，则苹果受力是不平衡的B.将水桶从地面上提起来，手对水桶的作用力大于水桶对手的作用力C.木箱静止在地面上，木箱对地面的压力与木箱所受的重力大小相等D.沙狐球离开手后，在水平台面上滑行越来越慢，是由于沙狐球受到阻力作用【答案】AD【考点定位】平衡力；相互作用力4.【湖南省益阳市2015年中考物理试题】下列有关力的说法中，正确的是A．力的作用效果与力的大小、方向和作用点都有关系B．手拍桌子时，手对桌子施加了力，桌子对手没有施加力C．弹簧被拉伸时产生的力是弹力，钢丝绳悬挂重物的力不是弹力D．重力的方向总是垂直向下【答案】A【解析】【考点定位】力的作用效果；力作用的相互性；弹力；重力的方向5.【湖南省益阳市2015年中考物理试题】如图所示，当人推墙时，人将向后退，对此现象的一些说法中正确的是A．人能后退一段距离是因为仍然受到墙的作用力B．人能后退一段距离是因为人具有惯性C．人停下来后惯性就消失了D．人对墙的力与墙对人的力是一对平衡力【答案】B【考点定位】惯性6.【湖南省岳阳市2015年中考物理试题】.用弹簧测力计拉着木块在水平面上匀速运动，保持弹簧测力计示数稳定，则（）A．木块受到的拉力大于摩擦力B．木块相对弹簧测力计是运动的C．木块受到的重力和水平面对木块的支持力是一对平衡力D．在木块上放一钩码后，继续拉动木块匀速运动，弹簧测力计示数变小【答案】C【考点定位】平衡力7.【河北省2015年中考物理试题】汽车紧急刹车过程中，会在公路上留下车胎的擦痕，下列说法正确的是（）A.擦痕是由于刹车后摩擦增大造成的B.擦痕越长，说明车的惯性一定越大C.汽车刹车过程中，其惯性越来越小D.刹车能使汽车迅速停下来，说明力是维持物体运动的原因【答案】A【考点定位】运动和力8.【湖北省鄂州市2015年中考物理试题】如果上课时教室内的摩擦力突然消失10s，我们身边的情境不可．．能．发生的是（）A．教师和学生可以更轻松地在教室内行走B．轻轻一吹，书桌上的课本便可飞出去C．黑板上的粉笔字消失不见了D．天花板上的吸顶灯会下落【答案】A【解析】【考点定位】摩擦力9.【山东省莱芜市2015年中考物理试题】如图所示，长方体木块M放在水平桌面上，木块m放在木块M 上面，在水平拉力F作用下一起向左做匀速直线运动，空气阻力不计，下列判断正确的是（）A．水平拉力F和木块M受到的摩擦力大小相等B．木块m受到方向向左的摩擦力C．木块M受到的重力和地面对木块M的支持力是一对平衡力D．若突然撤去水平拉力F，木块m将向右倾倒【答案】A【考点定位】平衡力；惯性10.【山东省莱芜市2015年中考物理试题】关于力和运动的关系，下列说法正确的是（）A．物体不受力的作用时处于静止状态B．做匀速直线运动的物体一定不受力的作用C．物体运动状态改变时，一定受到力的作用D．物体运动速度越大其惯性越大【答案】C【解析】试题分析：物体不受力时还可能处于匀速直线运动状态，故A错；受到平衡力的物体也可能做匀速直线运动，故B错；力是改变物体运动状态的原因，故C正确；惯性与物体的质量有关，与运动的速度无关，故D错误；应选C。

2016年天津市中考物理试卷一、选择题（共10小题，每小题3分，满分30分）1．鼓在受到击打时会发声，用不同力量击打，发生变化的主要是声音的（）A．音调B．响度C．音色D．频率2．将一根金属导线均匀拉长后，其电阻（）A．变大B．变小C．不变D．无法判断3．如图是某物质熔化时温度随时间变化的图象，根据图象中的信息，判断下列说法正确的是（）A．该物质为非晶体B．该物质的熔点是80℃C．在第5min时物质已全部熔化D．第10min时物质处于液态4．下列做法中不符合安全用电原则的是（）A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前先断开电源开关C．用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁D．长期使用的家用电器达到使用寿命后及时更换5．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A．B．C．D．6．对于我们教室里一张单人课桌的下列估测，最接近实际值的是（）A．课桌高度约为0.8m B．课桌质量约为50kgC．桌面面积约为4m2D．书箱容积约为0.8m37．下列几组生活现象与其所蕴含的物理知识，对应完全正确的是（）A．现象知识橡皮筋受拉力发生了形变力的作用是相互的人穿旱冰鞋推墙时会后退B．现象知识用力捏车闸可使自行车停下减小摩擦鞋底上刻有凹凸不平的花纹C．现象知识拍打窗帘能清除表面浮灰利用惯性助跑能使运动员跳得更远D．现象知识利用铅垂线判断墙壁是否竖直重力方向竖直向下关闭发动机的汽车慢慢停下来8．小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图所示，图中的数字符号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是（）A．B．C．D．9．如图所示，在处于水平平衡的杠杆上A点，挂上4个钩码（每个钩码的质量为50g），若使杠杆在水平位置保持平衡，作用在杠杆B点的力量最小为（g 取10N/kg）（）A．15N B．6N C．3N D．1.5N10．直升机沿竖直方向匀速升空时，在竖直方向上受到升力F、重力G和阻力f，下面关于这三个力的关系式正确的是（）A．F＞G+f B．F＜G﹣f C．F=G+f D．F=G﹣f二、选择题（共3小题，每小题3分，满分9分）11．小明在探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32cm 处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（）A．光屏上所成的是倒立、放大的实像B．光屏上所成的是倒立、缩小的实像C．该透镜的焦距f一定满足9cm＜f＜16cmD．该透镜的焦距f一定满足18cm＜f＜32cm12．某建筑工地上，工人师傅用滑轮组和桶组成的装置将水泥从地面匀速运至楼上，如图所示，若水泥重为G0，桶重为G1，动滑轮重为G2，不计绳重和摩擦，此过程中该装置的机械效率为η，则工人师傅作用在绳子自由端的拉力F为（）A．F=B．F=C．F=+G1D．F=13．如图所示电路中的a、b、c为三只电表（电压表或电流表），闭合开关S，标有“3V 3W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2虽能发光但较暗，若不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．电表a为电流表，且示数为 1.5AB．电表b为电压表，且示数为3VC．电表c为电压表，且示数为3VD．灯泡L2的实际功率为0.75W三、填空题（共6小题，每小题4，满分2414．请将如图所示的测量结果填写在相应的空格处．（1）木块的长度是cm．（2）物块的质量是g．15．光在真空中的传播速度约为m/s；小芳面向穿衣镜站在镜前1m处，镜中的像与她相距m．16．家庭中的电灯、电视和电冰箱等用电器都是联在电路中的，小明家中一周前、后电能表示数如图所示，他家这周消耗了kW?h的电能．17．如图1，普通水壶壶嘴的高度不低于壶身的高度，其设计遵循了的原理；如图2，用吸管能将杯中的饮料吸入口中，是利用了的作用．18．在水平地面上，工人师傅用100N的力沿水平方向推着重为300N的箱子匀速前进，5s内移动了6m，在这个过程中，地面对箱子的摩擦力为N，推力做功的功率为W．19．如图1，电源电压保持不变，闭合开关S，变阻器滑片P从a滑到b端的整个过程中，电流表示数I与电压表示数U的关系如图2所示，由图象可知，R1的阻值为Ω；当电路中的电流为0.2A时，R1与R2消耗的电功率之比为．四、解答题（共6小题，满分37分）20．有一额定功率为2000W的电热水器，内装20kg的水，通过后持续正常加热25min，水的温度从20℃升高到50℃．已知c水=4.2×103J（kg?℃），求：（1）水吸收的热量；（2）电热水器的热效率．21．某兴趣小组的同学们想制作一个简易的台灯，所用小灯泡的额定电压为27V，正常发光时灯丝的电阻为90Ω．因身边只有电压为36V的电源，为了保证小灯泡能正常发光，应将一个定值电阻与灯泡串联后接在电源上，请你帮他们求出该电阻的阻值．22．在研究并联电路的电路规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接．（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为A；若不计实验误差，请在图4中标出电流表A3的指针位置．23．某同学在探究“物体的动能跟哪些因素有关”时，提出了如下猜想：猜想一：物体动能大小与物体的质量有关猜想二：物体动能大小与物体的运动速度有关为了验证上述猜想，老师提供了如下器材：斜槽、刻度尺、三个钢球（质量分别为0.2kg、0.2kg、和0.3kg）、木块和长木板．实验装置如图所示，让钢球从高为h的斜槽上由静止滚下，碰到水平面上的木块后，将木块撞出一段距离，在同样的平面上，木块倍撞得越远，说明钢球的动能越大．该同学利用上述器材和装置进行了实验，并在下表中记录了实验获得的数据．次数钢球质量m/kg 钢球下落高度h/cm 木块移动距离s/cm1 0.1 10 82 0.1 25 193 0.3 20 264 0.2 10 155 0.3 10 226 0.3 15 30请你完成下列任务：（1）为了便于验证猜想一，请重新设计一个实验表格，并将上表中的相关数据全部筛选整理后填入你所设计的表中．（2）分析重新设计的表中数据可以得到的实验结论是．24．小红想测量一小金属块的密度，她在实验室里找到了一架天平，但没有砝码，除此之外还有如下器材：两个质量相近的烧杯、量筒、细线、滴管和足量的水（已知水的密度为ρ水）．请利用上述器材帮她设计一个实验方案，比较精确地测量金属块的密度．要求：（1）写出主要实验步骤及所需测量的物理量；（2）写出金属块密度的数学表达式（用已知量和测量量表示）．25．现有一质地均匀密度为ρ0的实心圆柱体，底面积为S0、高为h0，将其中间挖去底面积为的小圆柱体，使其成为空心管，如图1所示．先用硬塑料片将空心管底端管口密封（硬塑料片的体积和质量均不计），再将其底端向下竖直放在底面积为S的柱形平底容器底部，如图2所示．然后沿容器内壁缓慢注入密度为ρ的液体，在注入液体的过程中空心管始终保持竖直状态．（1）当注入一定量的液体时，空心管对容器底的压力刚好为零，且空心管尚有部分露在液面外，求此时容器中液体的深度．（2）去掉塑料片后，空心管仍竖直立在容器底部，管外液体可以进入管内，继续向容器中注入该液体．若使空心管对容器底的压力最小，注入液体的总质量最小是多少？2016年天津市中考物理试卷参考答案与试题解析一、选择题（共10小题，每小题3分，满分30分）1．鼓在受到击打时会发声，用不同力量击打，发生变化的主要是声音的（）A．音调B．响度C．音色D．频率【考点】响度与振幅的关系．【分析】从声音的三个特征分析．响度跟振幅有关，振幅越大，响度越大．音调跟频率有关，频率越大，音调越高．音色跟材料和结构有关，材料和结构不变时，音色不变．【解答】解：轻敲鼓振动幅度小，响度小；重敲鼓振动幅度大，响度大，故两次敲击声音相比发生的主要变化是响度．故选B．2．将一根金属导线均匀拉长后，其电阻（）A．变大B．变小C．不变D．无法判断【考点】影响电阻大小的因素．【分析】导体电阻大小跟导体的长度、横截面积和材料有关，在材料一定时，长度越长，横截面积越小，电阻越大．【解答】解：一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大．故选A．3．如图是某物质熔化时温度随时间变化的图象，根据图象中的信息，判断下列说法正确的是（）A．该物质为非晶体B．该物质的熔点是80℃C．在第5min时物质已全部熔化D．第10min时物质处于液态【考点】熔化和凝固的温度—时间图象．【分析】（1）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即有一段时间这种物质吸热，但温度不升高，而此时就是这种物质熔化的过程，晶体在熔化时的温度是熔点．（2）晶体在熔化过程或凝固过程中处于固液共存态．熔化完毕处于液态．【解答】解：（1）从图象可以看出，此物质在熔化过程中保持80℃不变，所以此物质是晶体，且熔点为80℃，故A错误，B正确；（2）根据图象可知，该物质从5min是开始熔化，到15min时熔化结束，整个熔化过程用了15min﹣5min=10min．第10min时物质处于固液共存态，故CD错误；故选B．4．下列做法中不符合安全用电原则的是（）A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前先断开电源开关C．用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁D．长期使用的家用电器达到使用寿命后及时更换【考点】安全用电原则．【分析】①安全用电原则：不接触低压带电体，不靠近高压带电体；②当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电；③湿物体是导体，接触带电体容易发生触电；④保险装置、插座、导线、家用电器等老化后要及时更换，防止发生触电事故．【解答】解：A、不接触低压带电体，不靠近高压带电体．是安全用电的基本原则．符合安全用电原则；B、更换灯泡、搬动电器之前必须断开开关，否则可能引起触电．符合安全用电原则；C、水是电的导体，用湿毛巾擦洗正在发光的台灯灯泡时，可能会因湿毛巾导电而发生触电事故．不符合安全用电原则；D、家用电器达到使用寿命应及时更换，避免因线路老化造成短路．符合安全用电原则．故选C．5．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A．B．C．D．【考点】产生感应电流的条件．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．【解答】解：A、由图知导体是闭合电路中的导体，导体斜着做切割磁感线运动，所以会产生感应电流．故A正确．B、由题意知导体是闭合电路中的导体，导体做切割磁感线运动，所以会产生感应电流．故B正确．C、由题意知导体是闭合电路中的导体，并且导体做切割磁感线运动，所以会产生感应电流．故C正确．D、由题意知导体是闭合电路中的导体，且导体的运动方向与磁感线平行，即没有做切割磁感线运动，所以不会产生感应电流．故D错误．故选D．6．对于我们教室里一张单人课桌的下列估测，最接近实际值的是（）A．课桌高度约为0.8m B．课桌质量约为50kgC．桌面面积约为4m2D．书箱容积约为0.8m3【考点】长度的估测；质量的估测．【分析】首先要对选项中涉及的几种物理量有个初步的了解，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、中学生课桌高度小于1m；与0.8m接近；故A正确；B、课桌质量约为5kg；与50kg相差较大；故B错误；C、桌面面积约为1m2；与4m2相差较大；故C错误；D、书箱容积约为0.2m3；与0.8m3相差较大；故D错误；故选A．7．下列几组生活现象与其所蕴含的物理知识，对应完全正确的是（）A．现象知识橡皮筋受拉力发生了形变力的作用是相互的人穿旱冰鞋推墙时会后退B．现象知识用力捏车闸可使自行车停下减小摩擦鞋底上刻有凹凸不平的花纹C．现象知识拍打窗帘能清除表面浮灰利用惯性助跑能使运动员跳得更远D．现象知识利用铅垂线判断墙壁是否竖直重力方向竖直向下关闭发动机的汽车慢慢停下来【考点】力作用的相互性；惯性；重力的方向；增大或减小摩擦的方法．【分析】①力的作用效果有二：改变物体的运动状态，改变物体的形状；②影响摩擦力的因素是压力和接触面的粗糙程度；③一切物体都具有保持原来运动状态不变的性质，叫惯性；④重力的方向是竖直向下的．【解答】解：A、橡皮筋在拉力的作用下形状发生改变，说明力可以改变物体的形状．此选项错误；B、用力捏闸自行车能尽快停下，是利用增大压力的方法增大摩擦；鞋底上刻有凹凸不平的花纹，是利用增大粗糙程度的方法增大摩擦．此选项错误；C、拍打窗帘能清除上面的灰尘；助跑能使运动员跳的更远．都是利用了物体的惯性．此选项正确；D、重力的方向是竖直向下的，可以利用铅垂线判断墙壁是否竖直；关闭发动机的汽车慢慢停下来，是因为受到地面的摩擦力．此选项错误．故选C．8．小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图所示，图中的数字符号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是（）A．B．C．D．【考点】作光的反射光路图．【分析】先过入射点作出反射光线，然后作入射光线和反射光线的角平分线，即法线，根据法线和镜面之间的关系确定平面镜的位置．【解答】解：根据题意可知，使用平面镜是为了让太阳光竖直射入井中，即反射光线是竖直向下的；所以，作图过程中的第一个步骤应该是过入射点作竖直向下的反射光线；因为反射角等于入射角，法线正好是入射光线和反射光线夹角的平分线，所以第二步作出入射光线和反射光线夹角的平分线即为法线；由于法线垂直于镜面，所以第三步作出法线的垂线即为平面镜的位置，如下图所示：故选B．9．如图所示，在处于水平平衡的杠杆上A点，挂上4个钩码（每个钩码的质量为50g），若使杠杆在水平位置保持平衡，作用在杠杆B点的力量最小为（g 取10N/kg）（）A．15N B．6N C．3N D．1.5N【考点】杠杆中最小力的问题．【分析】已知阻力、阻力臂和动力臂，利用杠杆平衡条件即可求出作用在杠杆B点的最小力．【解答】解：设杠杆的一个小格为L，则OA=3L，OB=4L，根据杠杆平衡条件可得：F1×OB=F2×OA，则F1===1.5N．故选D．10．直升机沿竖直方向匀速升空时，在竖直方向上受到升力F、重力G和阻力f，下面关于这三个力的关系式正确的是（）A．F＞G+f B．F＜G﹣f C．F=G+f D．F=G﹣f【考点】平衡状态的判断．【分析】物体处于平衡状态时，受到的是平衡力．对直升机进行受力分析，进一步判断所受各力的关系．【解答】解：直升机沿竖直方向匀速升空时，处于平衡状态，所以受到的是平衡力．由题意知，直升机在竖直方向上受到升力F、重力G和阻力f，其中升力F竖直向上．重力G和阻力f都竖直向下，则三者的关系是F=G+f．故选C．二、选择题（共3小题，每小题3分，满分9分）11．小明在探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32cm 处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（）A．光屏上所成的是倒立、放大的实像B．光屏上所成的是倒立、缩小的实像C．该透镜的焦距f一定满足9cm＜f＜16cmD．该透镜的焦距f一定满足18cm＜f＜32cm【考点】凸透镜成像规律及其探究实验．【分析】凸透镜成像时，得到的实像都是倒立的，所以蜡烛放在距凸透镜32cm 处时，在透镜的另一侧的18cm处得到一个清晰的实像，且物距大于像距．根据凸透镜成像的规律可以得出物体的位置，根据物体位置列出不等式，解不等式得出结果．【解答】解：蜡烛距离凸透镜32cm时，在透镜的另一侧18cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小实像；此时物体的位置在二倍焦距以外，像在一倍焦距和二倍焦距之间，即32cm＞2f；2f＞18cm＞f，解得：9cm＜f＜16cm，只有BC选项符合题意．故选BC．12．某建筑工地上，工人师傅用滑轮组和桶组成的装置将水泥从地面匀速运至楼上，如图所示，若水泥重为G0，桶重为G1，动滑轮重为G2，不计绳重和摩擦，此过程中该装置的机械效率为η，则工人师傅作用在绳子自由端的拉力F为（）A．F=B．F=C．F=+G1D．F=【考点】滑轮组绳子拉力的计算；滑轮（组）的机械效率．【分析】由图知承担物重的绳子股数n=3，计算拉力的方法一是F=（G0+G1+G2），二是由η==．据此求解判断各个选项的正误．【解答】解：（1）由图知，n=3，不计绳重和摩擦，拉力F=（G0+G1+G2），故A正确、B错；（2）由图知，n=3，则拉力端移动的距离s=3h，由η====得：F=，故C错、D正确．故选AD．13．如图所示电路中的a、b、c为三只电表（电压表或电流表），闭合开关S，标有“3V 3W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2虽能发光但较暗，若不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．电表a为电流表，且示数为 1.5AB．电表b为电压表，且示数为3VC．电表c为电压表，且示数为3VD．灯泡L2的实际功率为0.75W【考点】欧姆定律的应用；实际功率．【分析】知道灯泡两端的实际电压等于额定电压时能正常发光，小于额定电压时灯泡能发光但较暗；所以先根据灯泡的工作情况判断出灯泡的连接方式，再结合电流表相当于导线、电压表相当于开路确定电表的性质，最后根据串并联电路的特点逐个解答．【解答】解：根据P=UI可知：灯泡L1正常发光的电流为I1额===1A，灯泡L2正常发光的电流为I2额===0.5A；由P=得：灯泡L2的电阻R2===12Ω；则通过灯泡L1的电流为I1=1A，标有“6V 3W”的灯泡L2虽能发光但较暗，则通过灯泡L2的电流小于I2=0.5A，由此可知：通过L1、L2的电流不相等，所以L1、L2并联；则a一定是电流表；b是相当于导线的电流表，测量通过灯泡L2的电流；故B错误；c是相当于开路的电压表，测量并联电路两端的电压，也是测量电源电压；由于标有“3V 3W”的灯泡L1正常发光，根据并联电路各支路两端的电压相等，所以c电压表示数为U=U1额=3V；故C正确；则I2===0.25A，则干路电流I=I1+I2=0.5A+0.25A=0.75A，故A错误；灯泡L2的实际功率P2=UI2=3V×0.25A=0.75W，故D正确．故选CD．三、填空题（共6小题，每小题4，满分2414．请将如图所示的测量结果填写在相应的空格处．（1）木块的长度是 2.70cm．（2）物块的质量是103g．【考点】长度的测量；质量的测量与天平．【分析】（1）使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位．（2）天平：盘中砝码总质量加上游码在标尺上对应的刻度值，就是被测物体的质量．【解答】解：由图知：（1）刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；木块左侧与 4.00cm对齐，右侧与 6.7cm对齐，估读为 6.70cm，所以木块的长度为L=6.70cm﹣4.00cm=2.70cm．（2）盘中砝码总质量是50g+50g=100g，游码对应的刻度值是3g（左边缘对应的刻度），物体质量记作：100g+3g=103g．故答案为：（1）2.70；（2）103．15．光在真空中的传播速度约为3×108m/s；小芳面向穿衣镜站在镜前1m处，镜中的像与她相距2m．【考点】光的传播速度与光年；平面镜成像的特点、原理、现象及其实验方案．【分析】光在真空中的传播速度最大，是3×108m/s；平面镜成的像与物体是等大的，像和物距离平面镜的距离是相等的．【解答】解：光在真空中的传播速度是3×108m/s；根据平面镜成像特点可知，像和物距离平面镜的距离是相等的，因为小芳距平面镜的距离是1m，则镜中的像与镜面相距也是1m，所以小芳的像距小芳2m．故答案为：3×108；2．16．家庭中的电灯、电视和电冰箱等用电器都是并联在电路中的，小明家中一周前、后电能表示数如图所示，他家这周消耗了22kW?h的电能．【考点】电能表参数的理解与电能的求法．【分析】家庭电路中，各家用电器之间是并联的．电能表的读数：单位是kW?h，最后一位是小数．一周消耗的电能=周末电表的读数减上周的电表的读数．【解答】解：电灯、电视机、电风扇等家用电器并联，既能保证用电器正常工作，又互不影响．上周12：00电能表的读数是266.5kW?h，所以这周消耗的电能：W=288.5kW?h﹣266.5kW?h=22kW?h．故答案为：并；22．17．如图1，普通水壶壶嘴的高度不低于壶身的高度，其设计遵循了连通器的原理；如图2，用吸管能将杯中的饮料吸入口中，是利用了大气压的作用．【考点】连通器原理；大气压的综合应用．【分析】连通器的结构特征是上端开口、底部连通，判断是不是连通器要根据这两个特征；饮料在大气压力作用下被压入嘴中．【解答】解：船闸在工作地，闸室分别与上游和下游构成连通器，是利用连通器原理工作的；用力一吸气，吸管内的气压小于外界大气压，饮料在外界大气压的作用下，被压入口腔内，利用了大气压．故答案为：连通器；大气压．18．在水平地面上，工人师傅用100N的力沿水平方向推着重为300N的箱子匀速前进，5s内移动了6m，在这个过程中，地面对箱子的摩擦力为100N，推力做功的功率为120W．【考点】二力平衡条件的应用；功率的计算．【分析】已知箱子做匀速运动，根据二力平衡可知推力等于摩擦力；已知推力和在推力的方向上移动的距离，根据公式W=FS可求做的功，还知做功的时间，根据公式P=求做功的功率．【解答】解：工人师傅用100N的力沿水平方向推着箱子匀速前进，箱子受平衡力作用，所以摩擦力等于推力，f=F=100N．推力做的功为W=Fs=100N×6m=600J，推力做功的功率：P===120W．故答案为：100；120．19．如图1，电源电压保持不变，闭合开关S，变阻器滑片P从a滑到b端的整个过程中，电流表示数I与电压表示数U的关系如图2所示，由图象可知，R1的阻值为10Ω；当电路中的电流为0.2A时，R1与R2消耗的电功率之比为2：1．【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知：R1与R2串联，电压表测量电阻R1两端的电压，电流表测量串联电路的电流；（1）根据图象读出电阻R1两端电压和电流，根据欧姆定律求出定值电阻R1的阻值；（2）当滑片P位于b端时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，根据图象读出最大电流和电压表的示数，据此可知电源的电压；当电路中的电流为0.2A时，根据图象读出电阻R1两端电压，根据串联电路的电压特点求出R2两端电压，根据P=UI即可求出电功率之比．【解答】解：由电路图可知：R1与R2串联，电压表测量电阻R1两端的电压，电流表测量串联电路的电流；（1）根据图象可知：电阻R1两端电压U1=1V时电流I1=0.1A，由I=可得，定值电阻R1===10Ω；（2）由电路图可知：当滑片P位于b端时，电路为R1的简单电路，此时电路中的电流最大，电压表测电源的电压，由图象可知，电路中的最大电流0.3A 时，电压表的示数为3V，即电源的电压为3V，当电路中的电流为0.2A时，根据图象读出电阻R1两端电压U1′=2V，根据串联电路的总电压等于各电阻两端的电压之和可知：R2两端电压U2′=U﹣U1′=3V﹣2V=1V；R1与R2消耗的电功率P1：P2=IU1：IU2=U1：U2=2V：1V=2：1．故答案为：10；2：1．四、解答题（共6小题，满分37分）20．有一额定功率为2000W的电热水器，内装20kg的水，通过后持续正常加热25min，水的温度从20℃升高到50℃．已知c水=4.2×103J（kg?℃），求：（1）水吸收的热量；（2）电热水器的热效率．【考点】电功与热量的综合计算．【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm（t﹣t0）求出水吸收的热量；（2）根据W=Pt求出消耗的电能，利用η=×100%求出电热水器的热效率．【解答】解：（1）水吸收的热量：Q吸=cm（t﹣t0）。

负载消耗功率变小，原线圈输入功率变小，电流表示数变小，所以选项
A 错误、 B 正确； 保持 P 位置
不动，即负载电路电阻不变，将 Q 向上滑动时，由理想变压器电压、匝数关系可知，副线圈输出电压
升高，负载电路消耗功率变大，故原线圈输入电流变大，所以选项
C 正确的、 D 错误。
考点：理想变压器、动态电路变化 7、如图所示，氕核、氘核、氚核三种粒子从同一位置无初速度地飘入电场线水平向右的加速电场
错误，以相同的入射角度射入平行玻璃砖折射率越大侧移量越大。故
B 错误，根据 E hv 光的频率越
大光子能量越大就越容易发生光电效应
C 正确。根据 sin C
1 折射率越大，越容易发生全反射，在水
n
外越不容易看到， D 错误。 考点：光的反射、折射、全反射及光电效应。 3、图甲为一列简谐横波在某一时刻的波形图， a、b 两质点的横坐标分别为 xa 2m 和 xb 6 m ，图乙为质 点 b 从该时刻开始计时的振动图象，下列说法正确的是
A 、该波沿 +x 方向传播，波速为 1m/s B 、质点 a 经过 4s 振动的路程为 4m C、此时刻质 点 a 的速度沿 +y 方向 D 、质点 a 在 t=2s 时速度为零 【答案】 D
考点：机械振动与机械波 4、未来的星际航行中，宇航员长期处于零重力状态，为缓解这种状态带来的不适，有人设想在未来的航天 器上加装一段圆柱形 “旋转仓 ”如图所示， 当旋转舱绕其轴线匀速旋转时， 宇航员站在旋转舱内圆柱形侧壁上， 可以受到与他站在地球表面时相同大小的支持力，为达到目的，下列说法正确的是
v 1m / s 的恒 0.5 ，设
（ 1）邮件滑动的时间 t （ 2）邮件对地的位移大小 x （ 3）邮件与皮带间的摩擦力对皮带做的功 W

2015年普通高等学校招生全国统一考试（天津卷）理科综合物理部分一、单项选择题（每小题6分，共30分，每小题给出的四个选项中，只有一个选项是正确的） 1、物理学重视逻辑，崇尚理性，其理论总是建立在对事实观察的基础上，下列说法正确的是 A 、天然放射现象说明原子核内部是有结构的 B 、电子的发现使人认识到原子具有核式结构 C 、α粒子散射实验的重要发现是电荷时量子化的 D 、密立根油滴实验表明核外电子的轨道是不连续的【答案】A考点：近代物理学史2、中国古人对许多自然现象有深刻认识，唐人张志和在《玄真子。

涛之灵》中写道：“雨色映日而为虹”，从物理学的角度看，虹时太阳光经过雨滴的两次折射和一次反射形成的，右图是彩虹成因的简化示意图，其中a 、b 时两种不同频率的单色光，则两光A 、在同种玻璃种传播，a 光的传播速度一定大于b 光B 、以相同角度斜射到同一玻璃板透过平行表面后，b 光侧移量大C 、分别照射同一光电管，若b 光能引起光电效应，a 光一定也能D 、以相同的入射角从水中射入空气，在空气张只能看到一种光时，一定是a 光【答案】C 【解析】试题分析：由图可知，光线a 的折射率大于b 根据vcn =可以确定a 光在同种玻璃中速度小于光速故A 错误，以相同的入射角度射入平行玻璃砖折射率越大侧移量越大。

故B 错误，根据hv E =光的频率越大光子能量越大就越容易发生光电效应C 正确。

根据nC 1sin =折射率越大，越容易发生全反射，在水外越不容易看到，D 错误。

考点：光的反射、折射、全反射及光电效应。

3、图甲为一列简谐横波在某一时刻的波形图，a 、b 两质点的横坐标分别为2a x m =和6b x m =，图乙为质点b 从该时刻开始计时的振动图象，下列说法正确的是A 、该波沿+x 方向传播，波速为1m/sB 、质点a 经过4s 振动的路程为4mC 、此时刻质点a 的速度沿+y 方向D 、质点a 在t =2s 时速度为零【答案】D考点：机械振动与机械波4、未来的星际航行中，宇航员长期处于零重力状态，为缓解这种状态带来的不适，有人设想在未来的航天器上加装一段圆柱形“旋转仓”如图所示，当旋转舱绕其轴线匀速旋转时，宇航员站在旋转舱内圆柱形侧壁上，可以受到与他站在地球表面时相同大小的支持力，为达到目的，下列说法正确的是A 、旋转舱的半径越大，转动的角速度就应越大B 、旋转舱的半径越大，转动的角速度就应越小C 、宇航员质量越大，旋转舱的角速度就应越大D、宇航员质量越大，旋转舱的角速度就应越小【答案】B考点：万有引力与航天5、如图所示，固定的竖直光滑长杆上套有质量为m的小圆环，圆环与水平状态的轻质弹簧一端连接，弹簧的另一端连接在墙上，并且处于原长状态，现让圆环由静止开始下滑，已知弹簧原长为L，圆环下滑到最大距离时弹簧的长度变为2L（未超过弹性限度），则在圆环下滑到最大距离的过程中A、圆环的机械能守恒B3mgLC、圆环下滑到最大距离时，所受合力为零D、圆环重力势能与弹簧弹性势能之和保持不变【答案】B【解析】试题分析：圆环在下滑过程中，弹簧对其做负功，故圆环机械能减小，选项A错误；圆环下滑到最3，圆环的速度为零，由能量守恒定律可知，弹大的距离时，由几何关系可知，圆环下滑的距离为L3，故选项B正确；圆环下滑过程中，所簧的弹性势能增加量等于圆环重力势能的减小量，为mgL受合力为零时，加速度为零，速度最大，而下滑至最大距离时，物体速度为零，加速度不为零，所以选项C错误；在下滑过程中，圆环的机械能与弹簧弹性势能之和保持不变，即系统机械能守恒，所以选项D错误；考点：系统机械能守恒二、不定项选择题（每小题6分，共18分，每小题给出的四个选项中，都有多个选项是正确的，全部选对得6分，选对但选不全的得3分，选错或者不答的得0分）6、如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在R和滑动变阻器R，P为滑动变阻器的滑动触头，在原线圈上加一电压为U的副线圈两端连接了定值电阻正弦交流电，则A、保持Q的位置不动，将P向上滑动时，电流表读数变大B、保持Q的位置不动，将P向上滑动时，电流表读数变小C、保持P的位置不动，将Q向上滑动时，电流表读数变大D、保持P的位置不动，将Q向上滑动时，电流表读数变小【答案】BC【解析】试题分析：保持Q位置不动时，负载电路电压保持不变，将P向上滑动时，连入电路的电阻变大，故负载消耗功率变小，原线圈输入功率变小，电流表示数变小，所以选项A错误、B正确；保持P位置不动，即负载电路电阻不变，将Q向上滑动时，由理想变压器电压、匝数关系可知，副线圈输出电压升高，负载电路消耗功率变大，故原线圈输入电流变大，所以选项C正确的、D错误。

2024年天津市中考物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分。

每小题给出的四个选项中，只有一项最符合题意）1．（3分）如图是我国航空母舰上两位甲板引导员引导飞机起飞的情景。

他们工作时要配戴防噪声耳罩，这种控制噪声的措施属于（ ）A．防止噪声产生B．监测噪声强弱C．防止噪声进入耳朵D．减小噪声传播速度2．（3分）天津盘山有“上盘雪花飘，中盘雾雨渺，下盘夕阳照”的天然奇观，其中“雾”的形成过程中发生的主要物态变化是（ ）A．凝固B．升华C．汽化D．液化3．（3分）清澈见底的池水看起来比实际的浅，为了安全不要贸然下水。

池水变“浅”的原因是（ ）A．光的折射B．平面镜成像C．光的反射D．光的直线传播4．（3分）如图所示的铝芯电缆是一种输电导线。

在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（ ）A．铝芯更细B．铝芯更粗C．绝缘皮更薄D．绝缘皮更厚5．（3分）我国自主研发的“手撕钢”薄如蝉翼，其厚度大约是物理课本一张纸厚度的五分之一，则一张“手撕钢”的厚度最接近于（ ）A．2dm B．2cm C．2mm D．0.02mm6．（3分）在如图所示的实验情景中，小钢球受到平衡力作用的是（ ）A．沿斜面滚下的钢球B．静止在金属片上的钢球C．在水中下沉的钢球D．在空中自由下落的钢球7．（3分）如图为部分家庭电路示意图，其中连接正确的是（ ）A．①B．②C．①③D．②③8．（3分）高高的旗杆矗立在操场上。

旗手缓缓向下拉绳子，旗子就会徐徐上升。

这是因为旗杆顶部有一个滑轮，关于该滑轮的说法正确的是（ ）A．它是动滑轮B．利用它可以省力C．利用它可以省距离D．利用它可以改变力的方向9．（3分）某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。

如图所示的电路中，符合设计要求的是（ ）A．B．C．D．10．（3分）小明对我国一些科技成就进行了梳理，如下表所示。

天津市中考物理经典试题学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．北京奥运会“绿色、科技、人文”的理念已落实到相关工作中，前不久完成的奥运圣火在珠穆朗玛峰的传递，创造了诸多奥运圣火传递的奇迹。

设在海拔5200米处的大本营把太阳能作为工作和生活的能源。

建起如图2所示的由太阳能光伏板（太阳电池）组成功率达到10kW的光伏小电站。

关于太阳能光伏发电站，下面说法正确的是A．这个发电站工作时将太阳能转化为内能B．这个发电站工作时将电能转化为光能C．这个发电站工作时不会对周围环境产生污染D．这个发电站在任何时候都能正常工作2．关于重力，下面哪个说法是正确的.........................................................（）A．没有支撑的物体都要下落，是由于受到地球的吸引，这个力叫重力B．重力在物体上的作用点叫重心，物体的重心一定在物体上C．重力的方向是竖直向下的，地球表面的物体所受重力方向可能不互相平行D．重力的方向是竖直向下的，因此地球表面物体所受重力方向都互相平行3．小熊猫能够轻松地倒挂在竹子上，当它倒挂在竹子上静止时，下列说法正确的是（）A．竹子对小熊猫的作用力和小熊猫所受的重力是一对平衡力B．小熊猫对竹子的作用力和小熊猫所受的重力是一对平衡力C．小熊猫对竹子的作用力和竹子对小熊猫的作用力是一对平衡力D．小熊猫很轻，其重力不需要平衡就能静止在空中4．如图所示，车厢顶上有一个小球自由落下，落在地板上A处，由此可以判断车厢在（）A．向右匀速运动B．向左匀速运动C．向右减速运动D．向左减速运动5．在用托盘天平称物体质量前发现，横梁上的指针偏向分度盘的右侧，为使天平平衡，应采取的措施是（）。

A．适当移动一下游码B．适当移动一下天平的位置C．旋转横梁上的螺母向右移动D．旋转横梁上的螺母向左移动6．用电磁继电器来操纵高电压、强电流的开关，其主要作用是................................. （）A．节约用电B．操作简单C．保护用电器D．避免危险7．如图所示的电路，闭合开关S后，电灯L1、L2都不发光，且两电表的指针都不动.现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．电流表内部接线断了B．灯L1灯丝断了C．灯L2灯丝断了D．电流表和两个电灯都坏.8．一根铜导线的电阻为R，要使电路中的电阻变为2R，以下方法可行的是（）A．将铜导线对折起来，接在电路中B．将同样长，同样粗的铝导线代替铜导线接在电路中C．将铜导线用拉丝机拉长至原来2倍D．将铜导线用拉丝机拉长至原来2倍.9．以下说法中，你认为最符合实际的是（）A．人体的正常体温为35℃B．冰箱冷冻室的温度约为5℃C．上海盛夏中午室外温度可达38℃D．上海的最低气温可达零下30℃。

天津市中考物理综合测试试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．小明在做测小灯泡电功率的实验时，正确连接好电路并闭合开关后，灯泡发光，电流表、电压表均有示数.在实验过程中，突然灯泡熄灭，电压表示数变大，电流表指针几乎不动.产生这一现象的原因可能是..................................................................................................... （）A．灯泡被短路B．滑动变阻器被短路C．灯丝烧断了D．滑动变阻器断路2．如图所示，医生用听诊器为病人诊病，使用听诊器主要运用了（）A．声音的回声现象B．声音能够传递信息C．声音的传播速度D．声音的传播具有方向性3．下面说法较全面的是：（）A．光是沿直线传播的B．光只有在真空中才是沿直线传播的C．光在所有的物质中都是沿直线传播的D．光在同一种均匀物质中是沿直线传播的.4．下列情况中一定有电流通过的是................................................................................... () A．带有电荷的物体B．有电荷运动的情况下C．有电源的地方D．正在消耗电能的用电器5．导体与绝缘体的本质区别是 ( ）A．导体中有电荷，而绝缘体中没有电荷B．导体中有大量自由电荷，而绝缘体中几乎没有自由电荷C．导体中只有大量自由电子，而绝缘体中几乎没有自由电子D．导体中的电荷都能自由移动，而绝缘体中的电荷全都不能自由移动6．两个完全相同的验电器，所带的电量相等，将它们的金属球接触,两验电器的金属箔片张开的角度都不发生变化......................................................................................................... （）A．两验电器一定都带正电B、两验电器一定都带负电C．两验电器都带同种电荷D、两验电器带异种电荷7．关于声现象，下列说法正确的是（）A．声音只能在空气中传播B．声音在真空中传播最快C．声音不能在固体中传播D．市区禁止机动车辆鸣笛是为了减小噪声8．两根地热丝R1>R2，用来加热定量的水，下列接法中使水温升得最快的是（）A.R1与R2并联 B．R1与R2串联C. R1单独接入电路 D． R2单独接入电路.9．在野外施工中，需要使质量m＝4.20kg的铝合金物体升温.除了保温瓶中尚存有温度t＝90.00C的1.200kg的热水外，无其他热源.试提出一个操作方案，能利用这些热水使构件从温度t0＝10.00C升温到66.00C以上（含66.00C）,并通过计算验证你的方案.已知铝合金的比热容C＝0.880×103J/（kg·℃），水的比热容C0＝4.20×103 J/（kg·℃）,不计向周围环境散失的热量.10．（09自贡）如右图所示，通电螺线管的小磁针静止时，小磁针指向不正确的是A．a B.、b C．c D．d11．下列文具中，能被磁铁吸引的是............................................................................. （）A．橡皮B．铅笔芯C．大头针D．塑料尺12．一个质量为158g的空心铁球，体积是30cm3，已知铁的密度是7.9×103kg/m3，则该铁球空心部分的体积为（）。

2023年天津和平区中考物理真题及答案化学和物理合场考试，合计用时120分钟。

本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。

第Ⅰ卷为第1页至第4页，第Ⅱ卷为第5页至第10页。

试卷满分100分。

答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。

考试结束后，将本试卷和“答题卡”一并交回。

祝你考试顺利!第Ⅰ卷注意事项：1．每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。

2．本卷共两大题，其39分。

一、单项选择题（本大题共10小题，每小题3分，共30分。

每小题给出的四个选项中，只有一项最符合题意）1．如图1所示，将正在发声的音叉，轻触系在细绳上的乒乓球，乒乓球被弹开。

弹开的幅度越大，音叉发出声音的（）A．音调越高B．响度越大C．音色越好D．速度越大2．我国著名地质学家李四光，经年累月奋斗在地质勘探的一线，练就了快速、准确丈量的本领。

他跨出每一步的步幅几乎是相同的，其步幅合理的是（）A．85m B．85dmC．85cm D．85mm3．如图2所示，建筑工人在砌墙时常用铅垂线来检查墙壁是否竖直。

这是利用了（）A．重力的方向B．重力的大小C．重力的作用点D．重力与质量的关系4．电位器实质是一种变阻器，图3是电位器的结构和连入电路的示意图，A、B、C是接线柱。

当滑片向A端旋转时，连入电路的电阻（）A．变大B．变小C．不变D．先变大后变小5．对下列安全教育内容进行分析，所用物理知识错误的是（）A．交通安全：驾车要系好安全带——防范惯性危害B．遇险自救：用破窗锤破窗逃生——牛顿第一定律C．用电安全：更换灯泡断开电源——安全用电原则D．出行安全：等候列车不越安全线——流体压强与流速的关系6．小华利用饮料瓶完成了如图4所示的实验，可以证明大气压存在的是（）A．B．C．D．7．定值电阻R的U-I关系图象如图5所示，当该电阻两端电压为3V时，通过它的电流为（）A．1AB．2AC．3AD．4A8．党的二十大报告指出“科技是第一生产力”。

2023年天津市中考物理测评试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．以下能源中属于可再生能源的是（）A．石油 B．太阳能 C．天燃气 D．煤2．两个相同的篮球，表面潮湿，从不同高度自由落至同同一地面上，留下的印迹如图所示，关于初始时篮球的重力势能，下列说法正确的是（）A．落在a处的大B．落在b处的大C．两个一样大D．无法比较大小3．如图所示在横梁下边用细线系一质量较大的金属球，金属球的下面用同样的细线系一小木棒，当用手向下猛拉小木棒时，会被拉断的细线是（）A．金属球上面的细线B．金属球下面的细线C．金属球上面和下面的细线同时被拉断D．无法判断4．处于平衡状态的杠杆................................................................................................... （）A．一定是静止不动; B．一定是匀速转动;C．一定是静止在水平位置; D．以上情况都有可能.5．某物体在平衡力的作用下，做匀速直线运动。

若它所受的平衡力突然全部消失，则物体将 ............................................................................................................................................ （）A．立即停止运动B．逐渐减慢，最终停下来C．仍然做匀速直线运动D．在水平方向上匀速直线运动下去6．如图所示电源电压恒定，R1＝48Ω，滑动变阻器R2的最大阻值是24Ω，小灯泡L标有“6V 3W”字样，电流表的量程为0—3A。

天津市中考物理测评考试试题学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．以下关于信息和能源的说法中，正确的是.............................................................. （）A．移动电话是靠电磁波传递信息的B．电子邮件只能传递文字，无论怎样也不能传递照片、语音等信息C．我国煤炭和石油资源很丰富，不需要大力开发新能源D．核电虽比火电清洁、安全、经济，但我国不会发展核电站2．下列事例中，为了减小压强的是............................................................................... （）A．注射器的针头做得很尖B．压路机上碾子的质量很大C．载重汽车装有许多很宽的车轮D．滑冰运动员的冰鞋上装有冰刀3．两个力作用在杠杆上，杠杆处于平衡状态。

则....................................................... （）A．这两个力的力臂一定相等B．这两个力的大小一定相等C．力臂较长的那个力一定较大D．力臂较长的那个力一定较小4．物体从光滑的斜面滑下的过程中（不计空气阻力)，受到的力有.............................. （）A．重力和支持力B．重力、支持力和下滑力C．重力、下滑力和摩擦力D．重力和下滑力5．下列说法中正确的是（）A．物体的运动和静止都是绝对的B．在研究一个物体是运动还是静止，总要选一个不动的物体作为参照物C．宇宙中除机械运动外，再也没有其它形式的运动D．选择不同的参照物，同一物体在同一时刻可能是运动的也可能是静止的6．小明发现冬天注满水的缸胀破了，这是因为：（）A．水结成冰后，质量不变，体积变大了；B．水结成冰后，质量和体积都不变了；C．水结成冰后，质量和体积都变大了；D．水结成冰后，质量变小，体积变大了。
