]第四章粘贴纸盒结构设计_包装结构设计

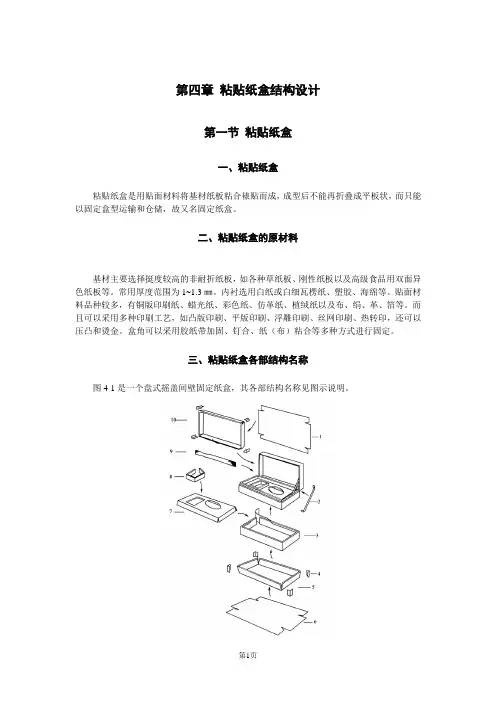

第四章粘贴纸盒结构设计第一节粘贴纸盒一、粘贴纸盒粘贴纸盒是用贴面材料将基材纸板粘合裱贴而成，成型后不能再折叠成平板状，而只能以固定盒型运输和仓储，故又名固定纸盒。

二、粘贴纸盒的原材料基材主要选择挺度较高的非耐折纸板，如各种草纸板、刚性纸板以及高级食品用双面异色纸板等。

常用厚度范围为1~1.3㎜。

内衬选用白纸或白细瓦楞纸、塑胶、海绵等。

贴面材料品种较多，有铜版印刷纸、蜡光纸、彩色纸、仿革纸、植绒纸以及布、绢、革、箔等。

而且可以采用多种印刷工艺，如凸版印刷、平版印刷、浮雕印刷、丝网印刷、热转印，还可以压凸和烫金。

盒角可以采用胶纸带加固、钉合、纸（布）粘合等多种方式进行固定。

三、粘贴纸盒各部结构名称图4-1是一个盘式摇盖间壁固定纸盒，其各部结构名称见图示说明。

图4-1 粘贴纸盒各部结构名称1-盒盖粘贴纸2-支撑丝带3-内框4-盒角补强5-盒底板6-盒底粘贴纸7-间壁板8-间壁板衬框9-摇盖铰链10-盒盖板第二节粘贴纸盒结构一、粘贴纸盒结构与折叠纸盒一样，粘贴纸盒按成型方式可分为管式、盘式和亦管亦盘式三大类。

1.管式粘贴纸盒（框式）管式粘贴纸盒盒底与盒体分开成型，即基盒由体板和底板两部分组成，外敷贴面纸加以固定和装饰（图4-2）。

图4-2 管式粘贴纸盒1－粘贴面纸2－体板3－底板（1）特点a. 主要用手工粘贴；b. 纸（布）固定盒体四角，为防止盒体表面露出包角痕迹，勿用钉合方式固定；c. 手工裁料，尺寸精度高。

（2）结构形式图4-3（a）结构简单，易于生产，但底板在压力作用下容易脱落，而且边框粘贴面与盒底粘贴面纸接缝清晰可见，影响外观。

图4-3（b）增加一块底外板使纸盒强度有所增加，但两贴面纸接缝仍很明显。

图4-3（c）结构强度较高，接缝隐蔽，外观效果最佳。

图4-3管式粘贴纸盒结构1、3－体板粘贴材料2－体板4－体板（外框）5－体内板（内框）6－底内板7、9、11－底板粘贴材料8、10、12－底板2.盘式粘贴纸盒（一页折叠式）基盒盒体盒底用一页纸板成型[图4-4（a）]。

包装结构设计报告包装结构设计指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计。

从设计的目的上主要解决科学性与技术性；从设计的功能上主要体现容装性、保护性、方便性和“环境友好”性，同时与包装造型和装潢设计共同体现显示性和陈列性。

下面主要从纸盒类中的折叠纸盒和粘贴纸盒的结构设计中了解包装结构设计的基础知识。

一、折叠纸盒折叠纸盒可以按成型方式分为管式、盘式、管盘式和非管非盘式等几大类。

（一）管式折叠纸盒①管式折叠纸盒的盒盖结构盒盖是商品内装物进出的门户，其结构必须便于内装物的装填且装入后不易自开，从而起到保护作用，而在使用中又便于消费者开启。

a.插入式插入式盒盖折叠纸盒盒盖由三部分组成：一个盖板和两个防尘襟片。

封盖时盖板插入襟片插入盒体，通过纸板之间的摩擦力进行封合，可以包装家庭日用品、医药品等，一便于消费者购买前开启观察，二便于多次取用。

b.锁口式这种盒盖结构是主盖板的锁舌或锁舌群插入相对盖板的锁孔内。

特点是封口牢固可靠，开启稍嫌不便。

c.插锁式插入与锁口相结合。

d.正揿封口式正揿封口式结构是在纸盒盒体上进行折线或弧线的压痕，利用纸板本身的挺度和强度，揿下盖板来实现封口。

其特点是包装操作简便，节省纸板，并可设计出许多别具风格的纸盒造型，但仅限装小型轻量内装物。

e.粘盒封口式粘合封口式盒盖是将盒盖的主盖板与其余三块襟片粘合。

有两种粘合方式，双条涂胶和单条涂胶。

f.显开痕盖显开痕盖即盒盖开启后不能恢复原状且留下明显痕迹，以引起经销商和消费者警惕。

g.翻盖式h.花形锁这是一种特殊锁口形式，它可以通过连续顺次折叠盒盖盖片使其组成造型优美的图案，又称连续摇翼窝进式。

花形装饰性较强，可用于礼品包装，缺点是组装稍显麻烦。

②管式折叠纸盒的盒底结构纸盒盒底主要承受内装物的重量，也受压力、振动、跌落等环境的影响。

同时，如果盒底结构过于复杂，将造成包装结构复杂或包装速度降低，而手工组装又耗时耗力。

常用纸盒包装结构设计一、插口式纸盒包装结构设计这是最常用的一种纸盒形式，造型简洁、工艺简单、成本低，如常见的批发包装多是用这种结构形式。

二、开窗式纸盒包装结构设计这种形式的纸盒常用在玩具、食品等产品中。

这种结构的特点是，能使消费者对产品一目了然，增加商品的可信度，一般开窗的部分用透明材料补充。

三、手提式纸盒包装结构设计这种形式的纸盒式常用在礼盒包装中，其特点是便于携带。

但要注意产品的体积、重量、材料及提手的构造是否相当，以免消费者在使用过程中损坏。

四、抽屉式纸盒包装结构设计这种包装形式类似于抽屉的造型，盒盖与盒身是由两张纸成开，结构牢固便于多次使用。

常见的有口服液的包装、盒装巧克力，等等。

五、变形式纸盒包装结构设计变形式纸盒追求结构的趣味性与多变性，常适用于一些性格活泼的产品，如小零食、糖果、玩具等。

这种结构形式较为复杂，但展示效果好。

六、有盖式纸盒包装结构设计这种有盖式的结构又分为一体式与分体式两种。

所谓一体式是指盖与盒身相连，是一纸成形，如香烟的包装；而分体式是指盖与盒身分开，二纸成形，如月饼包装。

七、组合式纸盒包装结构设计组合式包装多用在礼盒包装中，这种包装形式中既有个包装又有中包装，它的特点是贵重华丽，但成本较高。

以上七种是较为常用的纸盒结构形式，设计者在进行设计时要根据产品的特性，灵活运用。

系列化包装设计策略：企业对所生产的同类别的系列产品，在包装设计上采用相同或近似的色彩、图案及编排方式，突出视觉形象的统一，以使消费者认识到这是同一企业的产品，产生自然联想，把产品与企业形象结合起来。

这样做可以节约设计和印刷制作费用以及新产品推广所需要的庞大宣传预算，既有利于产品迅速打开销路，又强化了企业形象。

等级化包装设计策略：消费者由于经济收入、消费目的、文化程度、审美水准、年龄层次的差异，对包装的需求心理也不所不同。

因此，企业应针对不同层次的消费者的需求特点，制定不同等级的包装策略，以此来争取各个层次的消费群体，扩大市场份额。

《包装结构设计》课程教学大纲一、《包装结构设计》课程说明（一）课程代码：122310232（二）课程英文名称：Design of Package Structure（三）开课对象：材料工程技术（包装材料与工程方向）（四）课程性质：《包装结构设计》是包装工程专业的一门实践性较强的专业技术基础课程，同时是艺术设计等专业的一门重要的专业基础课。

（五）教学目的：通过本课程的学习，能够使学生获得有关包装容器的形式、结构以及成型方法等方面的理论和技术知识，全面掌握包装容器结构的设计方法、步骤和基本的设计技能，使学生具备一定的空间想象力，能够按照商品流通、储存和销售的具体要求，从包装容器的造型入手，对一般商品的包装、装潢进行较为合理的设计，应用所学知识解决生产实践中的具体问题，为毕业后能胜任各种包装容器的结构设计打好基础。

（六）教学内容：《包装结构设计》课程的主要内容有包装结构设计总论、包装结构设计通则和评价标准、纸包装容器结构设计、塑料包装容器结构设计、金属包装容器结构设计、玻璃包装容器结构设计、陶瓷包装容器结构设计和封盖结构设计等。

（七）学时数、学分数及学时数具体分配学时数：48 学时分数：3 学分（八）教学方式以多媒体为主要形式的课堂教学。

（九）考核方式和成绩记载说明考核方式为考试。

严格考核学生出勤情况，达到学籍管理规定的旷课量取消考试资格。

综合成绩根据平时成绩和期末成绩评定，平时成绩占40% ，期末成绩占60%。

二、讲授大纲与各章的基本要求第一章绪论教学要点：掌握包装结构设计的基本概念及其在包装工程专业的地位，了解包装设计与材料、机械和工艺的关系，掌握包装结构设计与造型设计、装潢设计的关系教学时数：2学时教学内容：第一节包装结构设计一、包装结构二、包装结构设计第二节包装结构设计在包装工程中的地位一、包装结构设计的地位二、装设计与材料、机械和工艺的关系三、包装结构设计与造型设计、装潢设计的关系四、怎样学习包装结构设计考核要求：1. 包装结构的定义（掌握）2.包装结构设计的地位（掌握）3. 包装设计与材料、机械和工艺的关系（了解）4. 包装结构设计与造型设计、装潢设计的关系（掌握）第二章结构设计基础教学要点：通过本章的教学使学生了解纸盒（箱）类绘图设计符号与计算机代码、设计尺寸标注和纸包装各部结构名称，并掌握纸盒（箱）类包装结构设计基本原理；了解非纸盒（箱）类绘图设计符号和设计尺寸标注；了解人类工效学。

包装结构设计纸盒包装注意事项在这个快节奏的时代，纸盒包装可真是个好东西，简单、环保，还能让人觉得你很有品位。

今天咱们就来聊聊，设计纸盒包装时需要注意的小细节，保证让你在朋友面前风光无限，轻松拿下“包装达人”的称号！1. 设计的基本原则1.1 简单明了首先，咱们得明确一点，设计要简单！纸盒包装可不是一幅复杂的画，别让人一看就头大。

设计要做到“明了”，让消费者一眼就能看懂你要表达的意思。

比如说，假设你在卖零食，包装上大大的“零食”字样，不仅能吸引眼球，还能让人一下就知道这是什么。

而那些花里胡哨的图案，可能会让人摸不着头脑，甚至反而让人觉得困惑。

1.2 颜色搭配接下来就是颜色的搭配了。

这里可得好好琢磨，颜色不仅要看着舒服，还得符合产品的特点。

比如，儿童用品可以用一些鲜艳的颜色，而高档化妆品则适合深色系，显得更加优雅。

你想象一下，假如把一款奢华的护肤品放在五颜六色的包装里，简直像是给优雅的公主换上了运动服，谁还敢买？2. 纸盒的材质选择2.1 环保与实用说到纸盒的材质，咱们可得考虑环保问题。

现在大家都追求绿色生活，选用可回收的纸盒材料绝对是个明智之举。

再说，纸盒的厚度也要合适，太薄了容易变形，太厚了又让人觉得笨重，抓都不想抓。

最好找一种既轻便又坚固的材料，像找到理想中的另一半一样，难得又珍贵。

2.2 防护功能此外，包装的防护功能也很重要。

假设你卖的是脆弱的陶瓷制品，包装就得把它保护得妥妥的，不能让它在运输途中“见了血”。

所以，设计时可以考虑增加一些泡沫，或者使用分隔条，确保每一个产品都能安安全全地到达消费者的手中。

3. 开口与闭合设计3.1 使用便利咱们再聊聊纸盒的开口设计。

一个好的开口设计，能让消费者在拆包时感觉像拆开生日礼物一样开心。

设计成方便撕开的样式，不仅能提升用户体验，还能给人带来惊喜感。

试想一下，撕开包装的那一瞬间，能听见“咔嚓”一声，心里简直美滋滋的，谁不爱呢？3.2 重复使用最后，纸盒的闭合设计也不能忽视。

包装材料与结构设计纸盒结构介绍包装材料和结构设计在现代生活中扮演着重要角色。

纸盒是一种常见的包装形式，广泛用于食品、日用品、药品等行业。

在纸盒的设计中，材料的选择和结构设计都是至关重要的因素。

本文将重点讨论包装材料的选择和纸盒的结构设计。

包装材料的选择纸板材料纸盒的主要材料是纸板。

纸板是一种由纸浆制成的材料，常见的纸板有瓦楞纸板和硬纸板两种。

瓦楞纸板是由一层纸板和两层压花纸之间的瓦楞芯纸构成的。

瓦楞纸板具有很好的抗压性和韧性，适用于制作相对较轻的包装盒。

它被广泛用于食品、日用品等行业。

硬纸板是一种由纸浆制成的坚硬材料。

它具有很好的刚性和抗冲击性，适用于制作重型包装盒。

硬纸板常用于电子产品、玩具等行业。

包装材料的特性包装材料的特性直接影响纸盒的质量和保护产品的能力。

纸盒材料应具有以下特性：1.强度：纸盒材料应具有足够的强度，能够承受包装物的重量和外力的冲击。

2.耐磨性：纸盒材料应具有良好的耐磨性，能够保护包装物不受磨损。

3.抗湿性：纸盒材料应具有一定的抗湿性，防止包装物在潮湿环境中受潮。

4.环保性：纸盒材料应具有良好的环保性，不对环境造成污染。

纸盒的结构设计纸盒的结构设计包括盒体设计和内衬设计。

盒体设计盒体设计是指纸盒的整体结构设计，包括纸盒的外形、尺寸和开关方式等。

纸盒的外形可以根据包装物的形状和尺寸来确定。

常见的纸盒形状有正方形、长方形和圆形等。

纸盒的尺寸应根据包装物的大小来确定。

合理的尺寸设计能够有效减少材料的浪费并提高包装效率。

纸盒的开关方式有多种选择，包括折叠盒、翻盖盒和抽拉盒等。

不同的开关方式适用于不同的包装需求。

内衬设计内衬设计是指纸盒内部的结构设计，用于保护包装物不受外力损坏。

内衬设计可以通过增加隔层、填充材料和胶带等方式来实现。

隔层是指在纸盒内部设置的隔断，用于分隔包装物。

隔层可以根据包装物的性质和需求来设计，如酒瓶包装中的纸隔层。

填充材料是指用于填充纸盒内部空间的材料，用于缓冲和吸震。
